STM32G071でSPIで遊ぶ

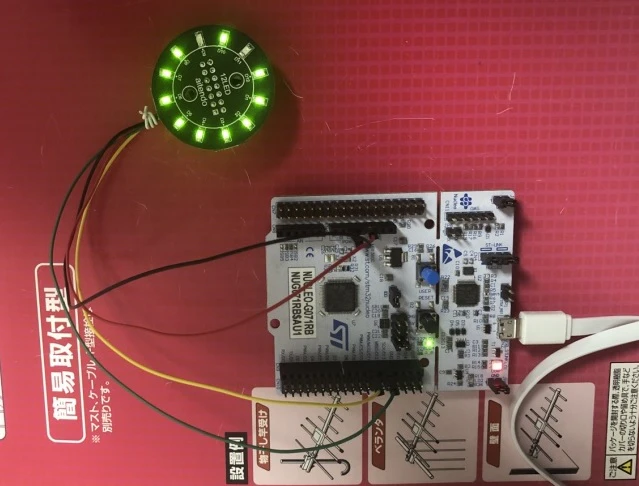

x 74hc164応用の表示装置　説明省略

目的
SPIのテスト
74hc164にクロックとデータを送る

#include <SPI.h>


#define DW    digitalWrite

//#define s60() for(ii=0;ii<60;ii++)delay(1000);
#define s60() delay(1000);

void setup() {

  int ii; //ループカウンター

  // SPIの初期化
  SPI.begin(); // 11 12 13
  DW(SS, LOW); // 10
  SPI.setDataMode(SPI_MODE0);
  SPI.setBitOrder(MSBFIRST);
  SPI.setClockDivider(SPI_CLOCK_DIV8);  // 2Mhz

  //0
  SPI.transfer(0x00);DW(SS,HIGH);DW(SS,LOW);
  s60();

  //1
  SPI.transfer(0x55);DW(SS,HIGH);DW(SS,LOW);
  s60();

  //2
  SPI.transfer(0xaa);DW(SS,HIGH);DW(SS,LOW);
  s60();

  //3
  SPI.transfer(0xff);DW(SS,HIGH);DW(SS,LOW);

} //setup

void loop() {
} //loop
