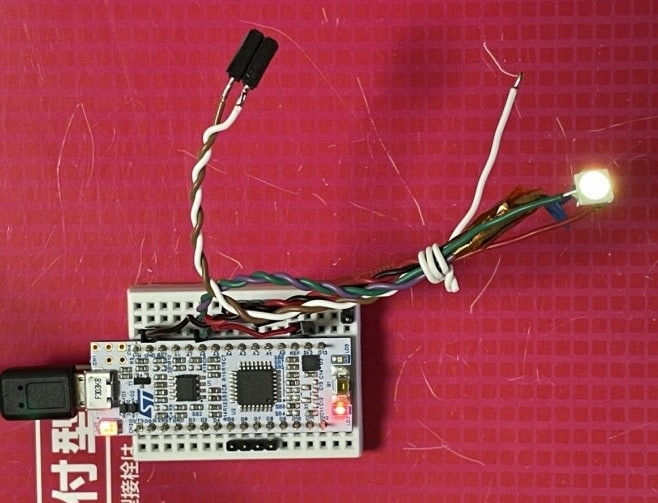

STM32F303K8とWS2812Bを使い、シリアルから入力された値で光らす。

x Mbed NUCLEO-F303K8 Mbed2 リビジョン172

x9600bps
x3個
x500msでリセット

目的
PCからWS2812Bをコントロールしたい

WS2812Bの接続ピンは、A6(PA7)です。

# include "mbed.h"

//Serial pc(USBTX, USBRX); // tx, rx
Serial pc(SERIAL_TX, SERIAL_RX); //767 303
//RawSerial pc(PA_2, PA_3); //010
//Serial pc(PA_9, PA_10); // tx, rx 103

DigitalOut myled(PA_7);
                  //     65432109876543210
int on1  = GPIOA->ODR | 0b0000000010000000;
int off1 = GPIOA->ODR & 0b1111111101111111;

int l[90]; //max30 led

void bit_on1();
void bit_off1();

//             12345678   12345678   12345678   12345678
int b8[8] = {0b10000000,0b01000000,0b00100000,0b00010000,
             0b00001000,0b00000100,0b00000010,0b00000001, };

int ws_led(int num1)
{
    int on_off;

    //__disable_irq(); // disable interrupt
    //__enable_irq(); // enable interrupt

    //GPIO bkup
    //int g_bk  = GPIOA->ODR;


    for(int ii=0;ii<num1;ii++){
        //pc.printf("  -%d\t%d\r\n",ii,l[ii]); //303

        //8ビット分送る
        for(int jj=0;jj<8;jj++){
            //pc.printf("  -%d\r\n",jj); //103

            on_off = l[ii] & b8[jj];

            if( on_off == 0 ){
                //ビットが0
                //pc.printf("0"); //103
                bit_off1();
            } else {
                //ビットが1
                //pc.printf("1"); //103
                bit_on1();
            }//endif

        }//for 8bit


    }//for max30byt

    //__disable_irq(); // disable interrupt
    //__enable_irq(); // enable interrupt

    //GPIO bkup
    //GPIOA->ODR = g_bk;

    return(0);
}

///////////////////////////////////////////////////


char *hex_b_c(int i_num);

int  ch_len;
char ch_b[9+1]; //文字列のバッファー
char *ch_input()
{
    int  ch_i=0;    //文字列のループカウンター
    int  ch_y;      //一文字分の一時バッファー
    int  ii;        //ループカウンター

    ch_len=0;
    //最初データ待ち
    while(1) {      if(pc.readable() == 1) {break;}  }

    while(1) {

        //バッファーにデータがあるか
        for(ii=0;ii<500;ii++){
            wait_ms(1);
            if(pc.readable() == 1) {break;}
        }//for


        if(ii == 500){/*pc.printf("time out\n\r")*/;return(ch_b);}
        //if(ii != 500){pc.printf("not5000\n\r");} ///{ //jump bbb

        //1バイト分のデータの入力
        ch_y = pc.getc();
        //テータの転記
        ch_b[ch_i]=ch_y;ch_i++;ch_b[ch_i]=0;ch_len++;
        //pc.putc(ch_y);
        pc.printf( hex_b_c( ch_y ) );
        if(ch_i >= 9){ch_b[ch_i]=0;/*pc.printf("\n\r")*/;break;}
    } //while
    return(ch_b);
} //ch_input

char *hex_table="01234567890ABCDEF";
char hex_b[2+1];
char *hex_b_c(int i_num)
{
    hex_b[0] = hex_table[i_num>>4];
    hex_b[1] = hex_table[i_num & 0xf];
    hex_b[2] = 0;
    return(hex_b);
}


////////////////////////////////////////////////////

//メイン
int main() {

    //pc.printf("\r\n103\r\n"); //103
    GPIOA->ODR = off1;
    wait_ms(1);

    CoreDebug->DEMCR |= CoreDebug_DEMCR_TRCENA_Msk;
    DWT->CTRL |= DWT_CTRL_CYCCNTENA_Msk;

////////////////////////////////////


while(1) {
    //文字列の入力
    ch_input();

    pc.printf("\r\n"); //010

    for(int ii=0;ii<ch_len;ii++){
        l[ii] = ch_b[ii];
    }//for

    ws_led(ch_len);

} //while


/////////////////////////////////////

//    l[0] = 31;
//    l[1] = 32;
//    l[2] = 33;
//
//    ws_led(3);
//
//    while(1){}

} //main

// 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3
void bit_off1(){
   //0.3us 800khz

        DWT->CYCCNT = 0;

        GPIOA->ODR = on1;

        while (DWT->CYCCNT < 17L){
         //a++;
        } ;

        GPIOA->ODR = off1;

        while (DWT->CYCCNT < 70L){
         //a++;
        } ;

}//bit_off1


// 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
void bit_on1(){
   //1us 800khz

        DWT->CYCCNT = 0;

        GPIOA->ODR = on1;

        while (DWT->CYCCNT < 47L){
         //a++;
        } ;

        GPIOA->ODR = off1;

        while (DWT->CYCCNT < 70L){
         //a++;
        } ;

}//bit_on1
