STM32G031とMCP3425で0から2.048000Vまで62uV単位をソフトウェアシリアル出力

目的
シャープ測距モジュール　ＧＰ２Ｙ０Ａ２１ＹＫ等の電圧を測る

構成
STM32G031J6M6
MCP3425A0T-E/CH

1.SCLとSDAを接続、プルアップも忘れずに
2.電源の接続
3.下記のソースコードを書き込む

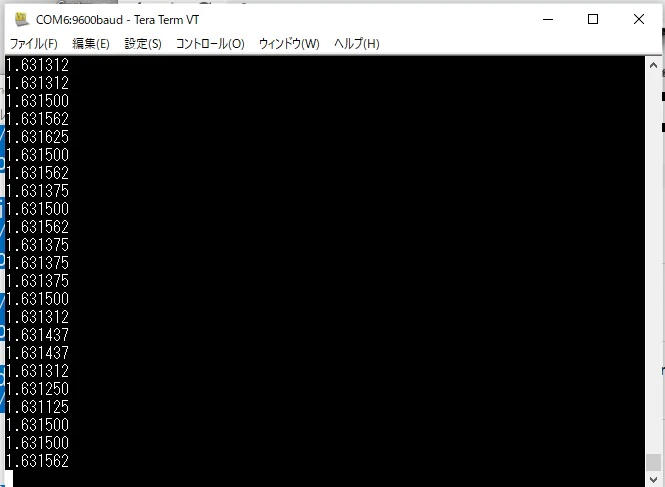

4.コンパイル実行で表示されたら終了
5.おわり

# include <Wire.h>

//STM32G031J6M6 i2cピンの定義
# define sdaPin PA12    // ArduinoA4
# define sclPin PA11    // ArduinoA5

//MCP3425A0T-E/CHのアドレス
# define ADD 0x68

//#define in7 1 //uno
# define in7      PB7  // 1pin

# define DW   digitalWrite

//#define UART_DELAY 832 //  1200bps ok 031
# define UART_DELAY 102   //  9600bps ok 031

//10の割り算 0から1028までは、正しい。主に0から999
//#define DVI10(n) ((n*205)>>11)

//16ビットadcの4ビットの変換テーブル
# define ADC4BIT { 0   , 62 ,125 ,187 ,250 ,312 ,375 ,437 ,500 ,562 ,625 ,687 ,750 ,812 ,875 ,937 }

//仮想シリアルへの一文字出力 9600bps
int pc_putc(char ch) {

  DW(in7, HIGH);

    //q_st =  micros(); //debug

  DW(in7, LOW);//START
  delayMicroseconds(UART_DELAY);

  for(int ii=0;ii<8;ii++){
    DW(in7, (ch>>ii)&1  );
    delayMicroseconds(UART_DELAY);
  }//for

  DW(in7, HIGH);//Stop
  delayMicroseconds(UART_DELAY);

    //q_et =  micros(); //debug 引いた数が0で1041usなら正解

  return(0);

}//pc_putc

//文字列の表示
int pc_printf(char *str1) {

    //文字の中身がゼロか
    while(*str1){

        //一文字出力
        pc_putc(*str1 ++);
        //Serial.print( *str1 ++ ); //uno

    } //while

    //戻り値
    return(0);
}//pc_printf

//0から999まで文字列に変換
char ch_hex_a_b[5];
char *ch_hex_a(int l_num)
{
  int a,b,c;

  b=l_num/10;
  c=l_num-(b*10); //1の桁
  a=b/10;         //100の桁
  b=b-(a*10);     //10の桁

  ch_hex_a_b[0] = '0' + a;
  ch_hex_a_b[1] = '0' + b;
  ch_hex_a_b[2] = '0' + c;
  ch_hex_a_b[3] = 0;

  return(ch_hex_a_b);
}//ch_hex_a


void setup()
{
  //ポートをhiにする 初期化
  pinMode(in7, OUTPUT);
  DW(in7, HIGH);
  delayMicroseconds(UART_DELAY*10);

  //while(1){pc_putc('A');delay(1000);} //debug
  //pc_printf("\r\nSTART\r\n"); //debug

  //Wire.begin();         //i2cの初期化 uno
  Wire.begin(sdaPin,sclPin); //STM32G031J6M6

  //Serial.begin(9600);

    // 7 *(1)待ち
    // 6 *(0)
    // 5 *(0)
    // 4 (0)ワンショット,*(1)連続
    // 3 | (00)12ビット,(01)14ビット
    // 2 | *(10)16ビット
    // 1 I *(00)x1,(01)x2
    // 0 I (10)x4,(11)x8

  //初期値の書き込み
  Wire.beginTransmission(ADD);
    Wire.write(0b10011000); //16bit 15sps PGA x1
  Wire.endTransmission();

} //setup

int read_data()
{
  //2文字の読み込み
  Wire.requestFrom(ADD, 2);

  //戻し
  return ( (Wire.read() << 8 ) + Wire.read() );
}//read_data


int s;   //101
int ii;     //ループカウンタ
int bit4[]=ADC4BIT;

void loop()
{
  s = read_data();
  //s = (65536/2)-1;
  //s = 65536/4;

char *gk;

ii=(s >> 4);
if     ( ii >= 2000 ) { ii = ii - 2000; gk="2.";    }
else if( ii >= 1000 ) { ii = ii - 1000; gk="1.";    }
else                  {                 gk="0.";    }

  //Serial.print( gk ); //uno
  pc_printf( gk );

  //Serial.print( ch_hex_a( ii ) ); //uno
  pc_printf( ch_hex_a( ii ) );

  ii = bit4[ s & 0xf ];
  //Serial.print( ch_hex_a( ii ) ); //uno
  pc_printf( ch_hex_a( ii ) );

  //Serial.println(""); //uno
  pc_printf("\r\n");

  delay(1000);
} //loop
