はじめに
PowerVC では、ストレージ機能の VM、ボリュームのスナップショットの取得、リストアがPowerVC から行うことが可能です。
snapshot取得、リストアのログを記載します。
環境
・PowerVC 2.0.1 (RHEL 8.4(ppc64le) on PowerSystems)
・ストレージ： V7000
・実行対象サーバー：AIX 7.2 TL4
[確認1] snapshot 取得、リストア確認
テスト事前準備
対象のサーバーはディスク2つ、rootvg と powervctest という datavg の構成です。
powervctest のディスクを snapshot 取得対象とします。
# lspv
hdisk0 00f98db55d0f32e1 rootvg active
hdisk1 00f98db56863ddd6 powervctest active
powervctest は /powervctest にマウントしています。
# lsvg -l powervctest
powervctest:
LV NAME TYPE LPs PPs PVs LV STATE MOUNT POINT
loglv01 jfs2log 1 1 1 open/syncd N/A
fslv04 jfs2 720 720 1 open/syncd /powervctest
・テスト用ディレクトリ、ファイルを作成
/powervctest/test ディレクトリの下に、ファイル test1, test2, test3 を作成しています。
# mkdir /powervctest/test
# cd /powervctest/test
# pwd
/powervctest/test
# echo test1test1 > test1
# echo test2test2 > test2
# echo test3test3 > test3
# ls -l
total 24
-rw-r--r-- 1 root system 11 Dec 5 19:08 test1
-rw-r--r-- 1 root system 11 Dec 5 19:08 test2
-rw-r--r-- 1 root system 11 Dec 5 19:09 test3
# cksum *
2730784181 11 test1
1280304482 11 test2
372675887 11 test3
こちらの状態で snapshot を取得します。
ファイルを削除して snapshot をリストアした際に、元の状態に戻っているかを確認します。
snapshot取得
powervctest ボリュームの snapshot 取得を実行します。
PowerVC GUI にログインし 対象 VM を確認します。
・対象ボリューム： "powervctest"
・snapshot name: test1107_powervctest_snapshot
無事、取得できています。
確認用ファイル削除、作成
snasshot 取得後、サーバーで/powervctest/test/test2 を削除し /powervctest/test/test4 を追加しました。
# pwd
/powervctest/test
# rm test2
# echo test4test4 > test4
# ls -l
total 24
-rw-r--r-- 1 root system 11 Dec 5 19:08 test1
-rw-r--r-- 1 root system 11 Dec 5 19:09 test3
-rw-r--r-- 1 root system 11 Dec 5 19:16 test4
# cksum *
2730784181 11 test1
372675887 11 test3
2509887867 11 test4
snapshot restore
リストアのため VM を停止します。
PowerVC から対象VM の Stop を実施し、State Stopped を確認します。
対象VM の snapshots タブに移動し、先ほど取得した "test1107_powervctest_snamshot" をリストアします。
Restore 確認の画面が出てきます。"Restore" を押します。
リストア自体はすぐに完了しました。(裏でフラッシュコピーが走っているかもしれません)
PowerVC メッセージでも snapshot restore 成功が出力されています。
(表示が切れていてすみません...)
snapshot restore 確認
対象サーバーを起動しファイルの状態を確認します。
# ls -l /powervctest/test
total 24
-rw-r--r-- 1 root system 11 Dec 5 19:08 test1
-rw-r--r-- 1 root system 11 Dec 5 19:08 test2
-rw-r--r-- 1 root system 11 Dec 5 19:09 test3
#
# cd /powervctest/test
# cksum *
2730784181 11 test1
1280304482 11 test2
372675887 11 test3
#
-> snapshot "test1107_powervctest_snamshot" 取得時点に戻っていました。
[確認2] snapshot 複数取得の確認
snapshotをもう一つ取って確認してみます。
サーバーのディレクトリには、最初の状態からもう一つファイルを追加しています。
# echo snapshot2test > snapshot2
# ls -l
total 32
-rw-r--r-- 1 root system 14 Dec 5 19:26 snapshot2
-rw-r--r-- 1 root system 11 Dec 5 19:08 test1
-rw-r--r-- 1 root system 11 Dec 5 19:08 test2
-rw-r--r-- 1 root system 11 Dec 5 19:09 test3
# cksum *
812814413 14 snapshot2
2730784181 11 test1
1280304482 11 test2
372675887 11 test3
snapshot取得
powervctest ボリュームの snapshot 取得を実行します。
PowerVC GUI にログインし対象 VM を確認します。
最初の snapshot がある状態

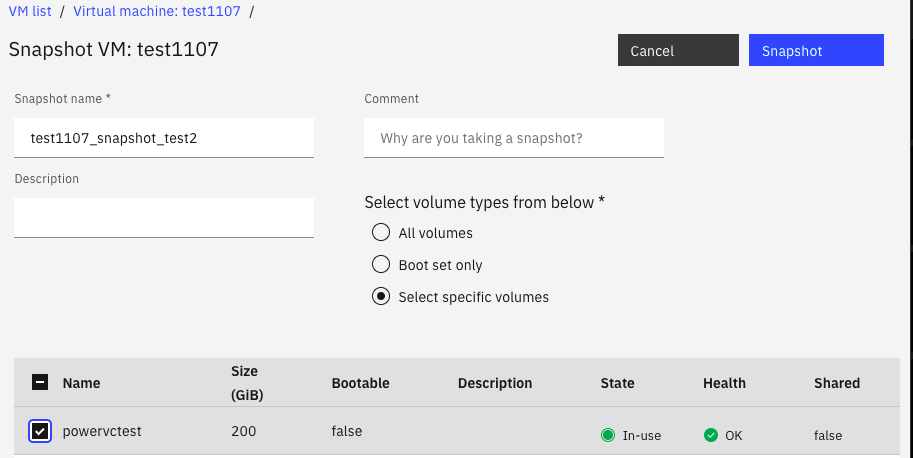

"test1107_snapshot_test2" という名前のsnapshotを取得します。
取得できました。
確認用ファイル削除、作成
test1, test2, test3 を削除します。
# cd /powervctest/test
# pwd
/powervctest/test
# ls -l
total 32
-rw-r--r-- 1 root system 14 Dec 5 19:26 snapshot2
-rw-r--r-- 1 root system 11 Dec 5 19:08 test1
-rw-r--r-- 1 root system 11 Dec 5 19:08 test2
-rw-r--r-- 1 root system 11 Dec 5 19:09 test3
# rm test*
# ls -l
total 8
-rw-r--r-- 1 root system 14 Dec 5 19:26 snapshot2
#
snapshot2 ファイルのみ残った状態となりました。
snapshot restore
リストアのため VM を停止します。
PowerVC から対象VM の Stop を実施し State Stopped になったことを確認します。

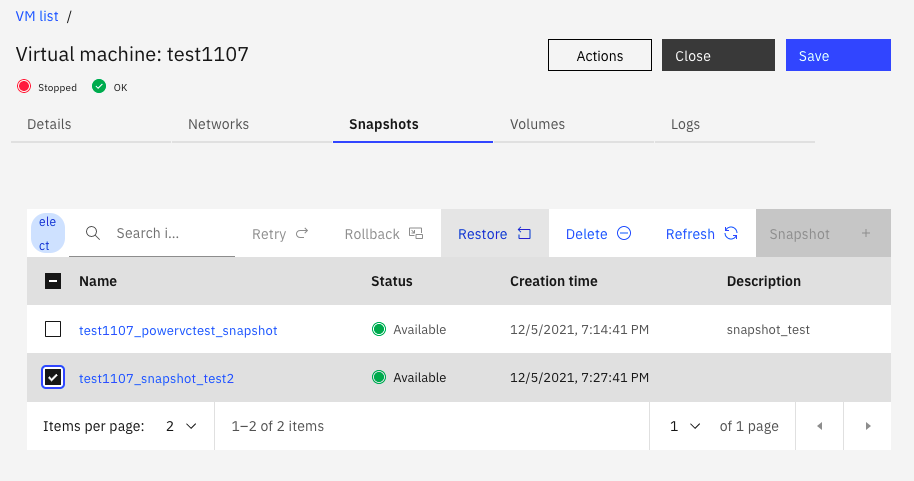

対象VM の snapshots タブに移動し先ほど取得した "test1107_snapshot_test2" をリストアします。
リストアが成功したメッセージがPowerVC メッセージでも出力されました。
snapshot restore 確認
対象サーバーを起動しファイルの状態を確認します。
# cd /powervctest/test
# ls -l
total 32
-rw-r--r-- 1 root system 14 Dec 5 19:26 snapshot2
-rw-r--r-- 1 root system 11 Dec 5 19:08 test1
-rw-r--r-- 1 root system 11 Dec 5 19:08 test2
-rw-r--r-- 1 root system 11 Dec 5 19:09 test3
#
"test1107_snapshot_test2" 取得時の状態に戻っています。
ストレージの状態確認
ストレージ V7000 側では snapshot 2つ取得で以下の状態でした。
① snapshotのボリュームは、ホスト・マッピングは「いいえ」
②元のボリューム powervctest は FlashCopyマッピングの数が 2
PowerVC での実施内容が正しく反映されていました。
以上です。
