はじめに
はじめまして、秦基博さんと日向坂46さんに日々癒しと元気をいただいている休井です。
株式会社レコチョクでAndroidの開発をしています。
最近はJetpack Composeを使用してUI作成をすることが多いのですが、何となく難しそうで触れてこなかったCanvas APIについて、実際に使ってみながらご紹介したいと思います。
Canvas APIについて
Androidでは、Jetpack ComposeというUIツールキットが提供されており、宣言的にUIを作成することができます。
CanvasはそのJetpack Composeに含まれるAPIで、画面内の位置(座標)を用いてレイアウトの設定を行うことができるので、かなり自由度高くカスタムレイアウトを作成することができます。
基本的な使い方
線を引く
drawLine() を使用します。
startとendで線の開始と終了を指定して線を引くことができます。
@Composable
fun DrawLine() {
Canvas(
modifier = Modifier
.fillMaxSize()
) {
val width = size.width
val height = size.height
drawLine(
color = Color.Black,
start = Offset.Zero,
end = Offset(width, height),
strokeWidth = 5F
)
}
}
四角形を描く
drawRect()を使用します。
topLeftで描画位置を決め、sizeで大きさを指定して四角形を描くことができます。
@Composable
fun DrawRect() {
Canvas(
modifier = Modifier
.fillMaxSize()
) {
val width = size.width
val height = size.height
drawRect(
color = Color.Black,
topLeft = Offset(width / 3, height / 3),
size = Size(width / 3, height / 3)
)
}
}

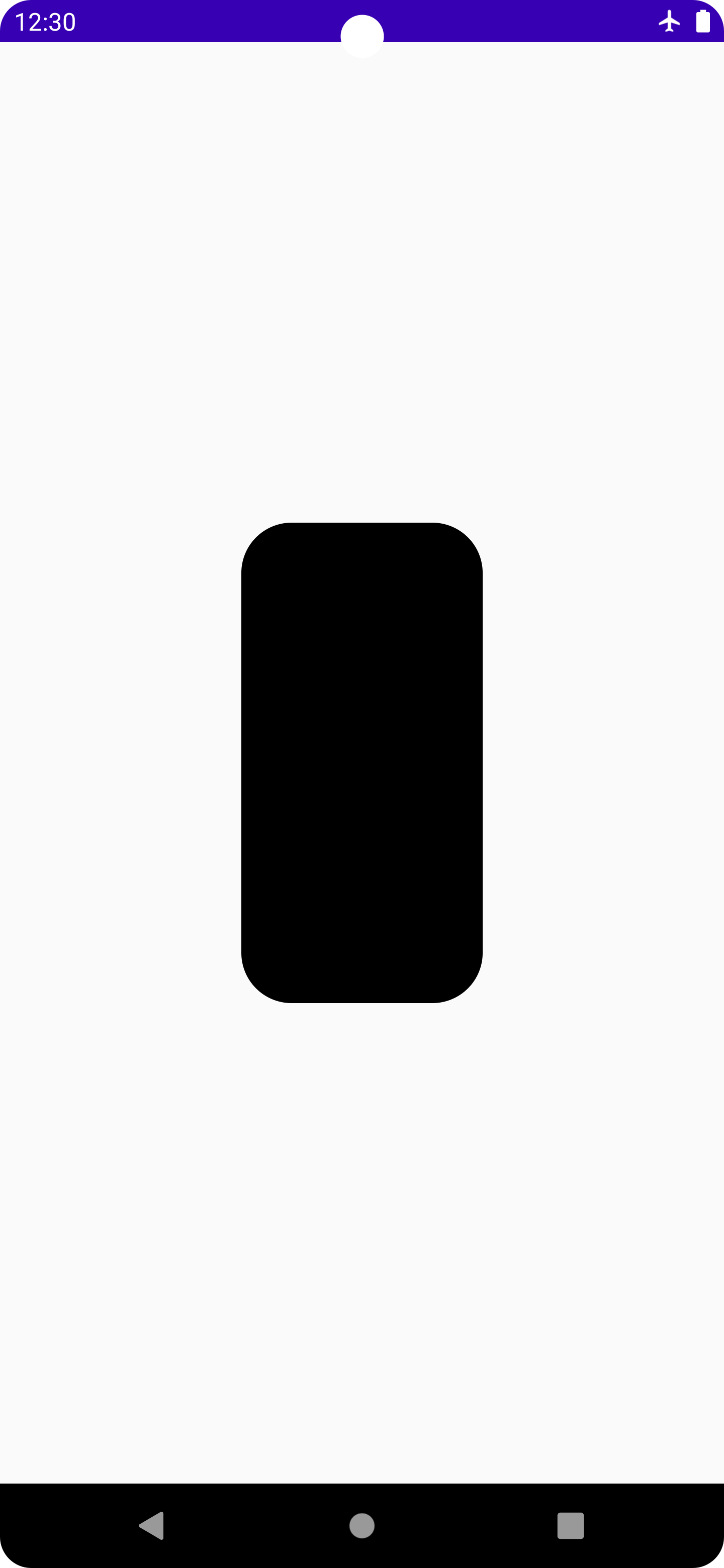

角丸の四角形にしたい場合は、drawRoundRect()を使いcornerRadiusに丸の半径を設定します。
@Composable
fun DrawRoundRect() {
Canvas(
modifier = Modifier
.fillMaxSize()
) {
val width = size.width
val height = size.height
drawRoundRect(
color = Color.Black,
topLeft = Offset(width / 3, height / 3),
size = Size(width / 3, height / 3),
cornerRadius = CornerRadius(x = 100F, y = 100F)
)
}
}
円を描く
drawCircle()を使用します。
centerで描画位置を決め、radiusで半径を設定して円を描くことができます。
@Composable
fun DrawCircle() {
Canvas(
modifier = Modifier
.fillMaxSize()
) {
val width = size.width
val height = size.height
drawCircle(
color = Color.Black,
radius = 400F,
center = Offset(width / 2, height / 2)
)
}
}

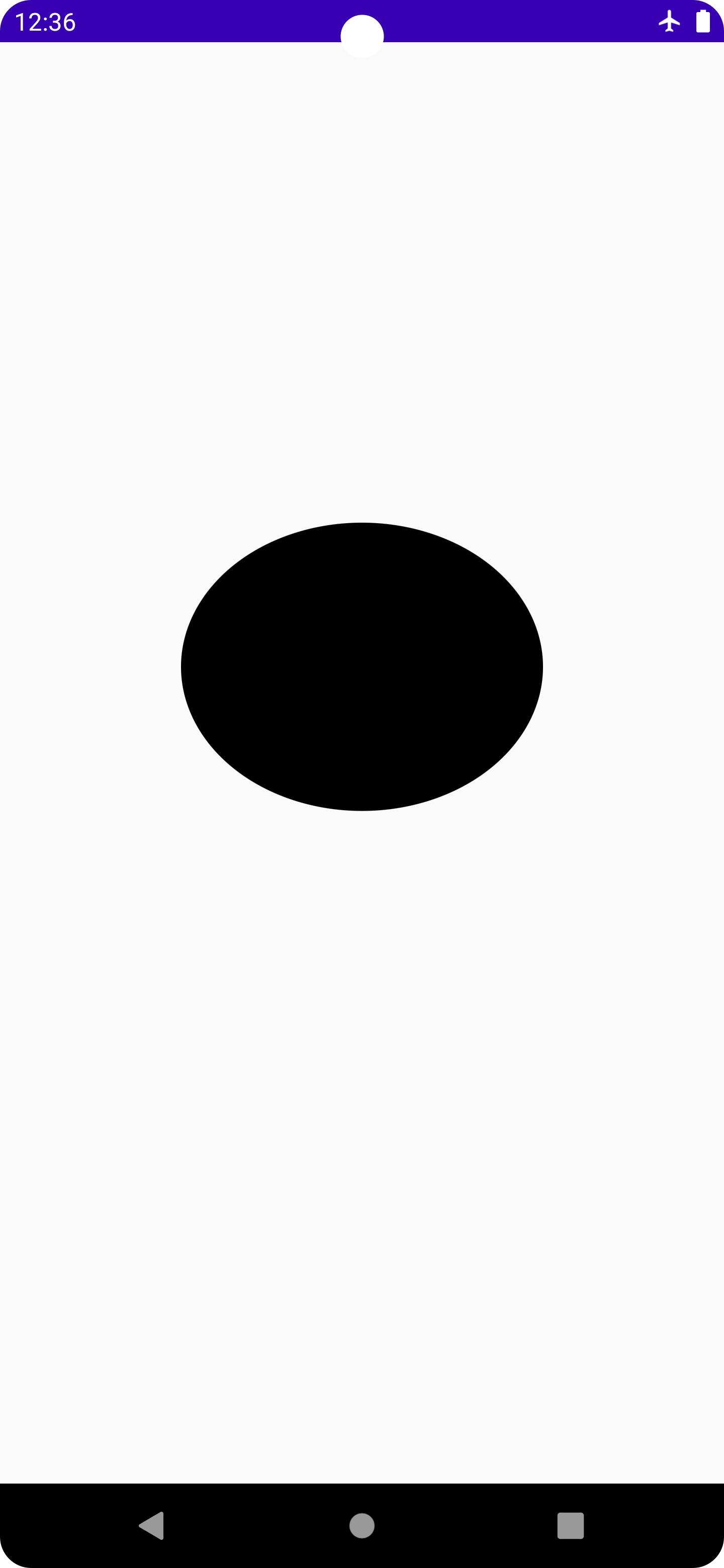

また、楕円を描きたい場合は、drawOval()を使用します。
topLeftで描画位置を決め、sizeで大きさを設定して楕円を描くことができます。
@Composable
fun DrawOval() {
Canvas(
modifier = Modifier
.fillMaxSize()
) {
val width = size.width
val height = size.height
drawOval(
color = Color.Black,
topLeft = Offset(width / 4, height / 3),
size = Size(width = width / 2, height = height / 5)
)
}
}

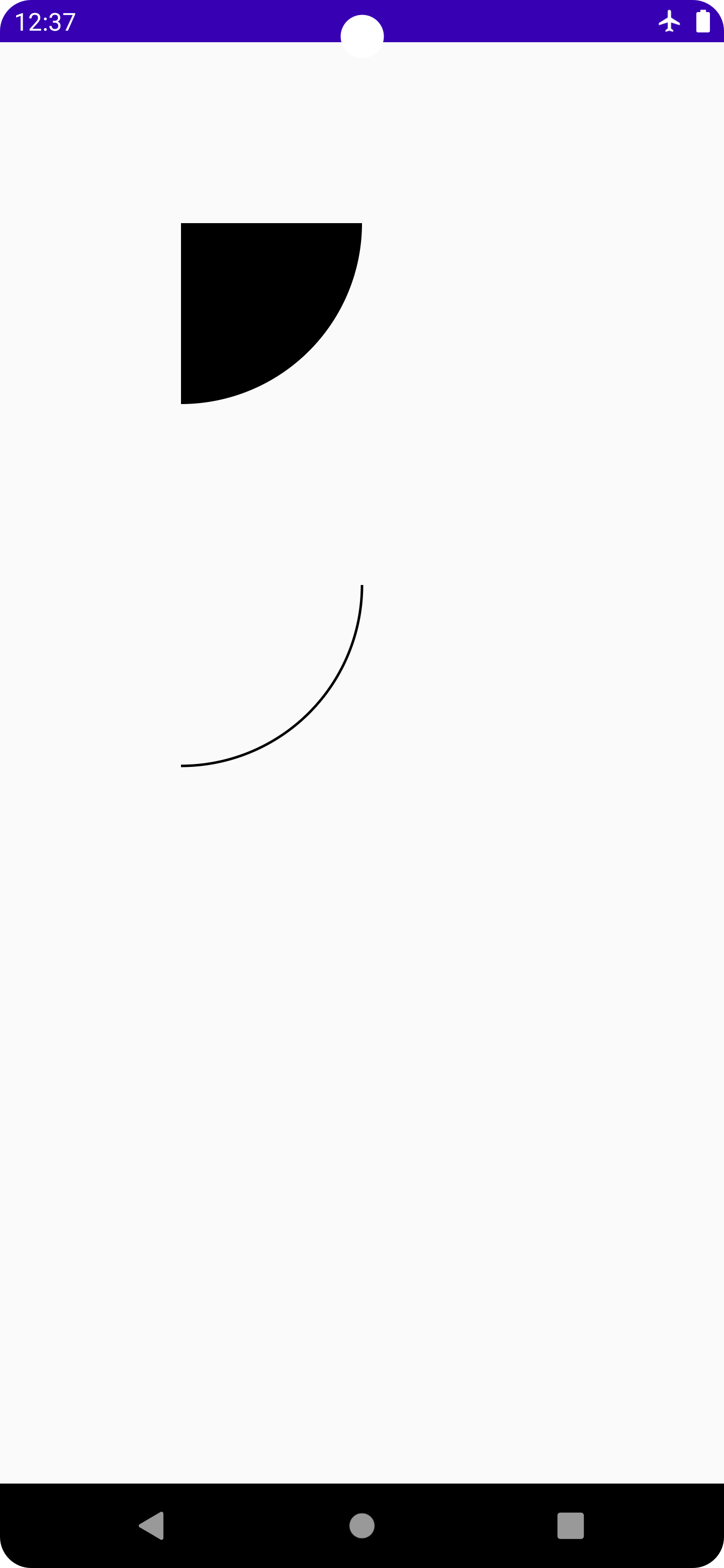

弧を描く
drawArc()を使用します。
startAngleで開始位置(0Fが3時の方向)を決め、sweepAngleで弧の角度を設定して弧を描くことができます。
また、useCenterをtrueにすると、扇型に描画することができます。
@Composable
fun DrawArc() {
Canvas(
modifier = Modifier
.fillMaxSize()
) {
val width = size.width
drawArc(
color = Color.Black,
startAngle = 0F,
sweepAngle = 90F,
useCenter = true,
size = Size(width = width / 2, height = width / 2)
)
drawArc(
color = Color.Black,
startAngle = 0F,
sweepAngle = 90F,
useCenter = false,
size = Size(width = width / 2, height = width / 2),
style = Stroke(width = 5F),
topLeft = Offset(0F, width / 2)
)
}
}

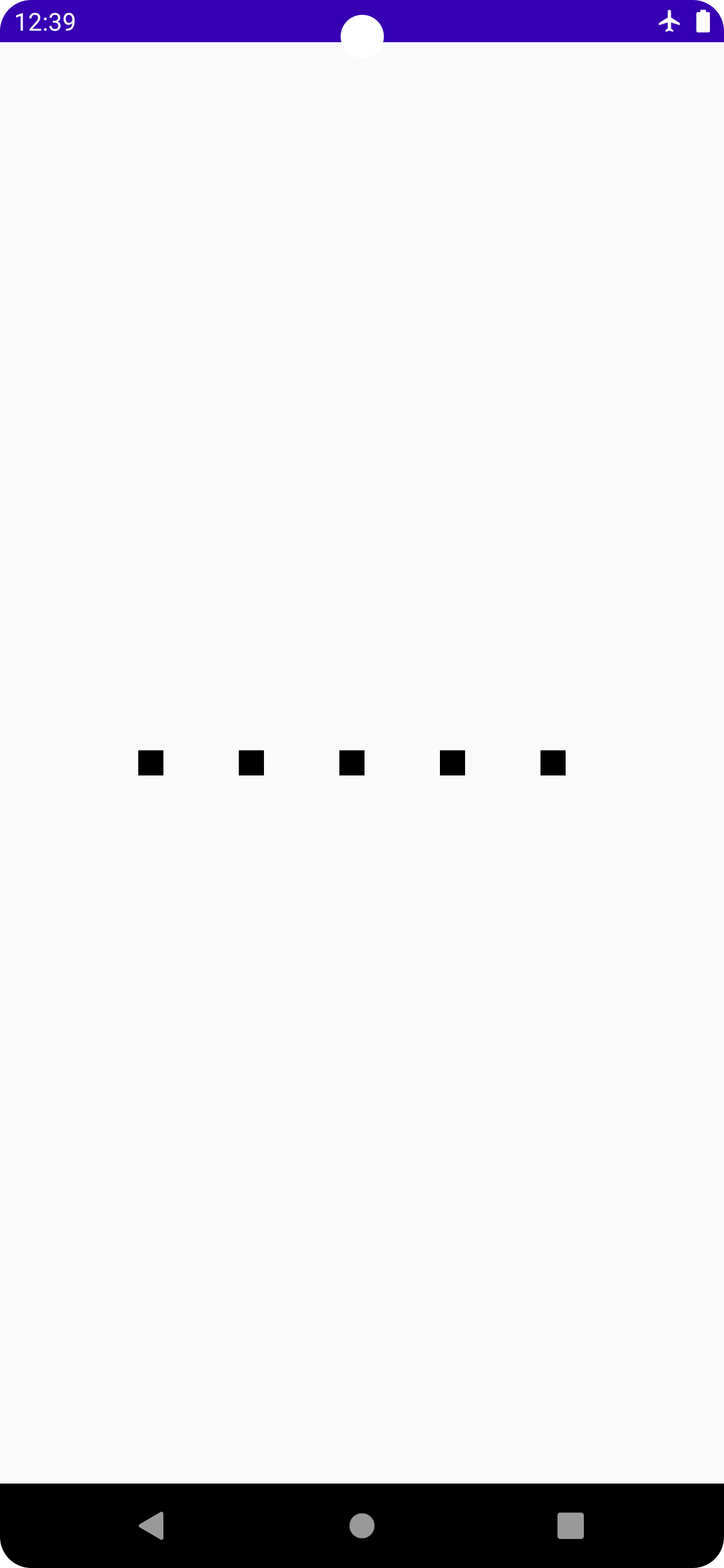

点を描く
drawPoints()を使用します。
pointsで描きたい点の位置をリストで指定して点を描くことができます。
また、pointModeで描き方、capで点の形を設定できます。
@Composable
fun DrawPoints() {
Canvas(
modifier = Modifier
.fillMaxSize()
) {
val height = size.height
drawPoints(
points = listOf(
Offset(300F, height / 2),
Offset(500F, height / 2),
Offset(700F, height / 2),
Offset(900F, height / 2),
Offset(1100F, height / 2),
),
pointMode = PointMode.Points,
color = Color.Black,
strokeWidth = 50F,
cap = StrokeCap.Square
)
}
}

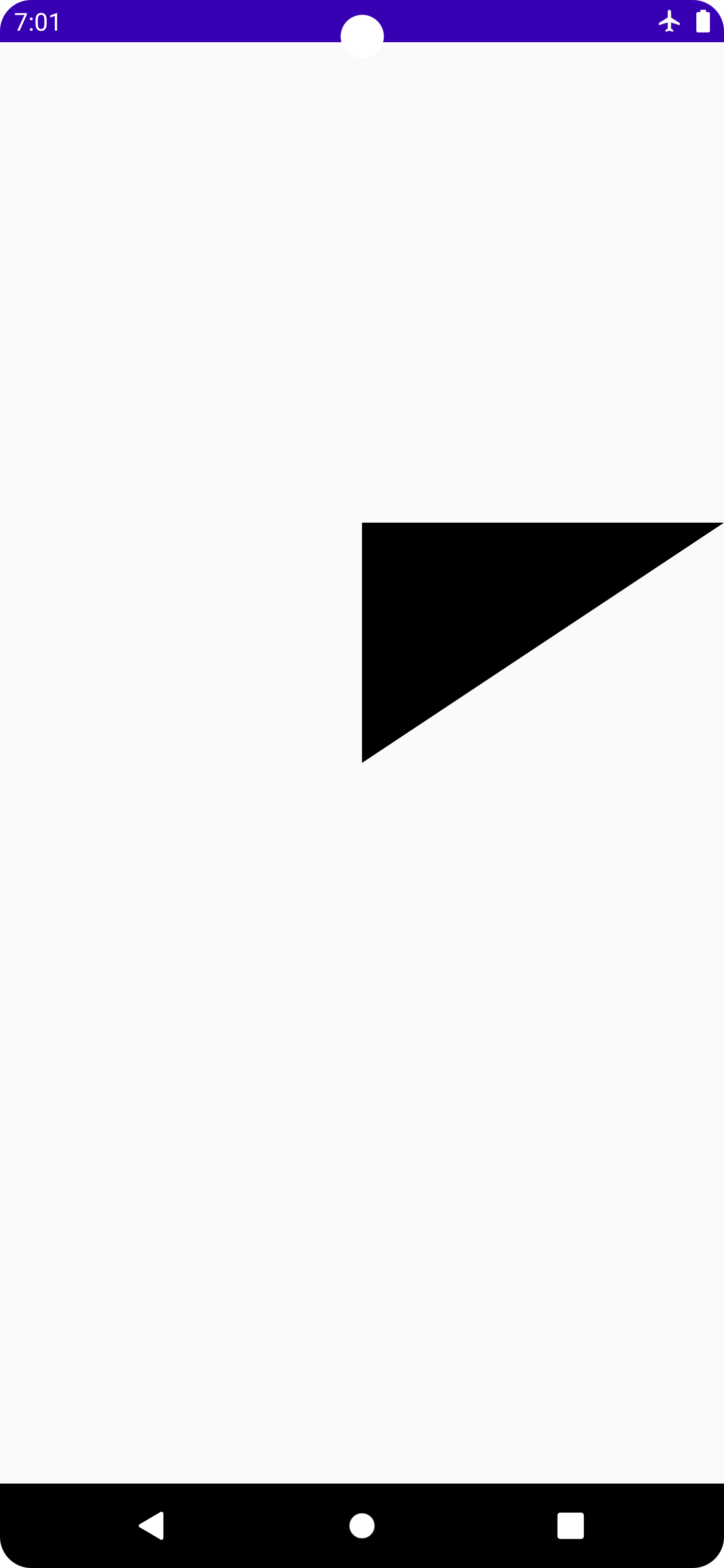

パスを決めて描く
drawPath()を使用します。
pathを作成しdrawPath()に渡すことで、作成したpathに色を付けることができます。
@Composable
fun DrawPath() {
Canvas(
modifier = Modifier
.fillMaxSize()
) {
val width = size.width
val height = size.height
val path = Path()
path.moveTo(width / 2, height / 3) // pathの開始位置
path.lineTo(width / 2, height / 2) // 開始位置→(width / 2, height / 2)
path.lineTo(width, height / 3) // (width / 2, height / 2)→(width, height / 3)
drawPath(
path = path,
color = Color.Black
)
}
}
使ってみた

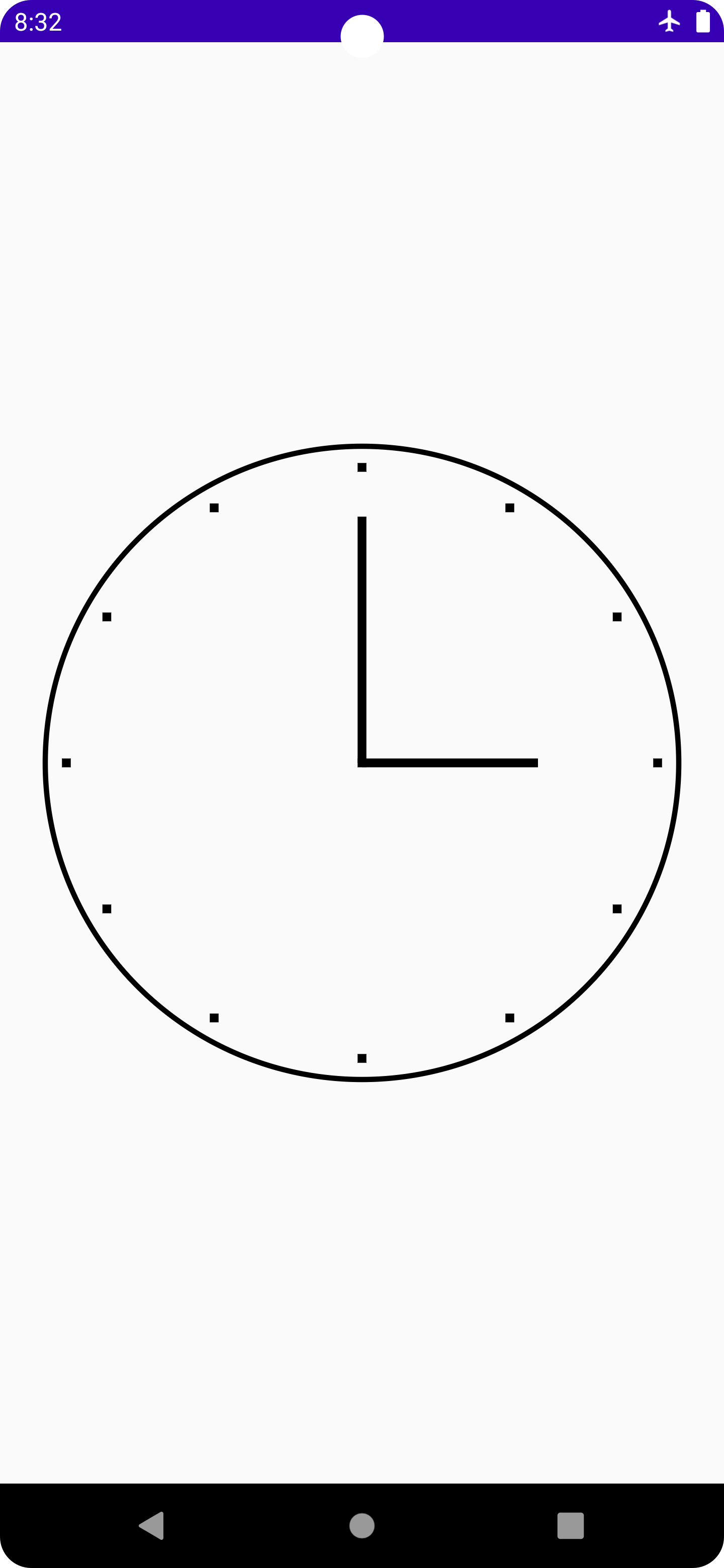

Canvasでできることと使い方の基本について確認できたので、単純なアナログ時計のレイアウトを描いてみました。
@Composable
fun Clock() {
Canvas (
modifier = Modifier
.size(360.dp)
) {
drawCircle(
color = Color.Black,
radius = 180.dp.toPx(),
center = center,
style = Stroke(width = 3.dp.toPx())
)
drawPoints(
points = listOf(
center,
Offset(180.dp.toPx(), 12.dp.toPx()),
Offset(264.dp.toPx(), 35.dp.toPx()),
Offset(325.dp.toPx(), 97.dp.toPx()),
Offset(348.dp.toPx(), 180.dp.toPx()),
Offset(325.dp.toPx(), 263.dp.toPx()),
Offset(264.dp.toPx(), 325.dp.toPx()),
Offset(180.dp.toPx(), 348.dp.toPx()),
Offset(96.dp.toPx(), 325.dp.toPx()),
Offset(35.dp.toPx(), 263.dp.toPx()),
Offset(12.dp.toPx(), 180.dp.toPx()),
Offset(35.dp.toPx(), 97.dp.toPx()),
Offset(96.dp.toPx(), 35.dp.toPx()),
),
pointMode = PointMode.Points,
color = Color.Black,
cap = StrokeCap.Square,
strokeWidth = 5.dp.toPx()
)
drawLine(
color = Color.Black,
start = center,
end = Offset(center.x, 40.dp.toPx()),
strokeWidth = 5.dp.toPx()
)
drawLine(
color = Color.Black,
start = center,
end = Offset(center.x + 100.dp.toPx(), center.y),
strokeWidth = 5.dp.toPx()
)
}
}
centerでCanvasの中心のOffsetを取得したり、dp.toPx()でDpからピクセルへの変換をしたりもできるので、機種によってレイアウトが崩れるという心配も少なそうですね。
おわりに
今回はJetpack ComposeのCanvas APIの使い方についてご紹介しました。
私自身今回でほぼ初めて触れましたが、シンプルなレイアウトであればさほど難しくなく作れそうです。
アニメーションをつけたり、テキストを入れたりすることもできるようなので、今後勉強して使いこなせるようになりたいと思います。
最後まで読んでいただきありがとうございました。
