@buyoh(mai)

WebCodecs と Insertable Streams for MediaStreamTrack API と Streams API ざっくり

Last updated at Posted at 2021-12-22

はじめに

つかみだけ実際の実装とともにざっくり説明します。各クラスは全て説明するわけではないので、詳細は規格書や https://developer.mozilla.org を見てください。

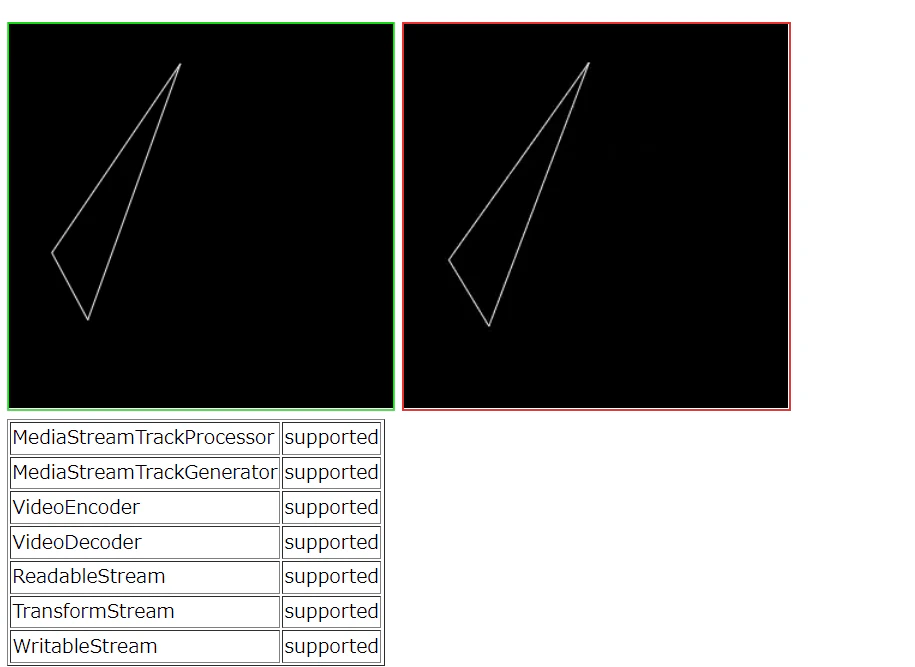

以下は、今回説明する API を一通り使ったデモです。canvas 要素に描画したものをストリームとして取り出して、フレームに切ったり、エンコードしたり、デコードしたり、ストリームに戻したりします。
2021/12/22 現在、Firefox は未実装のようです。Chrome 94 以降で開いてください。
また、autoplay がタイミング次第で機能しない様なので、必要に応じて video 要素の再生ボタンを押してください…。


2022/11/01: 指定 codec を avc1 から vp8 に変更しました。

WebCodecs とは？

Chrome 94 以降から使える API で、ブラウザ上でエンコードやデコードが出来ます。

そもそも、既にブラウザは様々なAPIによってコーデックを利用しています。例えば、 MediaRecorder や WebRTC では MediaStream や URL を直接渡すので、コーデックを意識することなく実装できます。このように、殆どの場合で、WebCodec を使わずともコーデックが必要となる機能を実現できます。

WebCodecs は、プラットフォームが持つコーデックを利用して、メディアを高効率なバイナリデータに圧縮、または圧縮したデータの展開をすることができます。これにより、例えば、WebTransport と組み合わせて、柔軟性のあるビデオチャットアプリが設計できます。
…ありふれた説明ですが、他に使い道が思い浮かびませんでした。

API

本記事で紹介する API です。

  • Streams API
    • ストリームデータを取り扱うためのインターフェースを提供します。
    • ReadableStream
    • TransformStream
    • WritableStream
  • Insertable Streams for MediaStreamTrack API
    • メディアストリームからフレームを取り出したり、取り出したフレームからメディアストリームを作ったりします。
    • 取り出したフレームは、一旦 canvas に貼って加工したり、あるいは順番を入れ替えたりすることができ、自由です。
    • Streams API のインターフェースを持つため、Streams API と非常に相性が良いです
    • MediaStreamTrackProcessor
    • MediaStreamTrackGenerator
  • WebCodecs API
    • プラットフォームが持っているコーデックを使って、動画や音声を圧縮したり展開したりします。
    • Decoder と Encoder は2つ1組で使います。1
    • VideoEncoder
    • VideoDecoder
    • ほか

Streams API

以下のように、ReadableStream に .pipeThrough や .pipeTo で TransformStream や WritableStream を繋げていきます。ReadableStream が入力元、WritableStream が出力先に該当し、TransformStream で加工するイメージです。
各ストリームの挙動は、コンストラクタ引数のオプションに与えていきます。

const readableStream = new ReadableStream(aaaa);
const transformStream1 = new TransformStream(bbbb);
const transformStream2 = new TransformStream(bbbb);
const writableStream = new WritableStream(cccc);
readableStream
  .pipeThrough(transformStream1)
  .pipeThrough(transformStream2)
  .pipeTo(writableStream);

以下に、Streams API に整数を流す実装例を示します。続くサンプルコードも、この実装例の一部になっています。

ReadableStream

  • ストリームを生成し続けます。
  • コンストラクタ引数の start に渡した関数は、コントローラ ReadableStreamDefaultController を受け取ります。chunk を生成する度に、chunk をコントローラの .queue に渡せば良いです。
  • 終端に到達したら、コントローラの .close を呼びます
function createNumberSource() {
  let timer = null;
  const readableStream = new ReadableStream({
    start(controller) {
      // 定期的に乱数を送る
      const loop = (count) => {
        if (count < kMaxCount) {
          const n = Math.floor(Math.random() * 10);
          controller.enqueue(n);
          timer = setTimeout(loop, kInterval, count + 1);
        } else {
          controller.close();
        }
      };
      timer = setTimeout(loop, 0, 0);
    },
    cancel() {
      clearTimeout(timer);
    },
  });
  return readableStream;
}

TransformStream

  • ストリームを受け取ってストリームを返します。
  • transform で chunk とコントローラを受け取ります。コントローラ TransformStreamDefaultController は、ReadableStream と同様に、加工した chunk を返すために使います。
  • Array で言うところの .map に似ていますが、要素数は一致していなくてもよいです。
  • transform, flush は async (Promise を返す関数) に出来ます。async にすることで、成功か失敗かを報告できます。controller も .error メソッドを持っているので、こちらでも失敗を報告できます。
function createNumberConverter() {
  const transformStream = new TransformStream({
    start() {},
    transform(chunk, controller) {
      controller.enqueue(chunk * chunk);
    },
    flush() {},
  });
  return transformStream;
}

WritableStream

  • ストリームが最終的に行き着く先です。
function createNumberSink() {
  const writableStream = new WritableStream({
    start() {},
    write(chunk) {
      console.log(chunk);
    },
    close() {
      console.log("The stream has been clsoed");
    },
    abort(err) {
      console.warn(err);
    },
  });
  return writableStream;
}

Insertable Streams for MediaStreamTrack API

ストリームをフレーム単位に切り出す MediaStreamTrackProcessor と、フレーム単位の列をストリームに戻す MediaStreamTrackGenerator の 2 つを説明しています。

MediaStreamTrackProcessor

  • MediaStreamTrack からデータをフレーム単位で取り出します。以下の例の場合、VideoFrame が取り出されます。
    • audio も AudioFrame というものがありますが、今は audio は解説なし。
    • 使い終わった VideoFrame は .close() で閉じなければなりません。特に、VideoEncoder に渡す場合は閉じる必要があります2。.close せずガベージコレクタに回収されると3、A VideoFrame was garbage collected without being closed. Applications should call close() on frames when done with them to prevent stalls. とログが出ます。
  • フレームデータは .readable プロパティから受け取ります。これは ReadableStream になっているので、先程の Stream API 同様、.pipeTo で WritableStream などを繋げることができます。
  const video = document.getElementById("my-src-video");
  video.addEventListener("loadeddata", () => {
    const stream = video.captureStream();
    const videoTrack = stream.getVideoTracks()[0];
    const processor = new MediaStreamTrackProcessor({ track: videoTrack });
    processor.readable.pipeTo(myNiceWritableStream);
  });
  • おまけ: VideoFrame は canvas からも簡単に作れます
const canvas = document.getElementById('my-canvas');
const f = new VideoFrame(canvas, { timestamp: 0, duration: 50 * 1000 });

MediaStreamTrackGenerator

  • フレームデータから、MediaStreamTrack を作ります。動画の場合、VideoFrame を受け取って動画のストリームを作ります。
  const trackGenerator = new MediaStreamTrackGenerator({ kind: "video" });
  myNiceReadableStream.pipeTo(trackGenerator.writable);

  // MediaStream を作る
  // MediaStreamTrackGenerator は MediaStreamTrack を継承するので、そのまま addTrack できる
  const outputMediaStream = new MediaStream();
  outputMediaStream.addTrack(trackGenerator);

  // 作った MediaStream を適当な video へセット
  const videoElem = document.getElementById("my-dst-video");
  videoElem.srcObject = outputMediaStream;

WebCodecs API

プラットフォームが持つコーデックを扱う API です。
ウェブカメラを取得する getUserMedia と同じく、セキュリティの制限があります4。

VideoEncoder

  • .encode メソッドから、VideoFrame を次々に渡していきます。
  • エンコードされたデータは、 output に渡したコールバックから取得できます。このとき、EncodedVideoChunk と EncodedVideoChunkMetadata を受け取ります
    • EncodedVideoChunk は、エンコードされたデータそのものです。タイムスタンプや、キーフレームかどうか等の情報を持っています。
      • 生データにアクセスするには、.copyTo メソッドで BufferSource にコピーします。WebTransport で別端末に転送する場合のような、jsonやバイナリに変換しなければならない時は、これを使います。
    • EncodedVideoChunkMetadata は、使用したコーデックの情報等が格納されます。毎回値がセットされるとは限りません。特に、meta.decoderConfig は前回と値が異なった場合にのみセットされます。
      • meta.decoderConfig は、VideoDecoder.configure の引数にそのままセットできます。
  const encoder = new VideoEncoder({
    output(chunk, meta) {
      console.log(chunk, meta);
    },
    error: console.error,
  });
  encoder.configure({
    codec: "avc1.42400a",
    width: 864,
    height: 360,
  });
  const encode = (frame) => {
    // frame: VideoFrame
    encoder.encode(frame);
  };

VideoDecoder

  • インターフェースは VideoEncoder と大体同じです。デコードされたデータは、コールバック関数から受け取ります。
  • .decode の引数は EncodedVideoChunk であり、VideoEncoder の output コールバック関数から受け取ったものと同じです。
  const decoder = new VideoDecoder({
    output(videoFrame) {
      console.log(videoFrame);
    },
    error: console.error,
  });
  const decode = (chunk, decoderConfig) => {
    if (decoderConfig) decoder.configure(decoderConfig);
    decoder.decode(chunk);
  };

おわりに

WebCodecs に興味があって調べ始めたのですが、どうやら Insertable Streams for MediaStreamTrack API の方がなんだか面白そうです…
WebCodecs は、MediaStream の通信路の自由度を高めます。Web Transport 以外の通信路だと何があるでしょうか。Web Bluetooth 経由とか？

参考資料

https://developer.mozilla.org/en-US/docs/Web/API
https://streams.spec.whatwg.org/
https://w3c.github.io/webcodecs/

  1. 引数や返値の型から、Decoder 単体や Encoder 単体で使うのはかなり難しいように見えます。 ↩

  2. エンコードが完了する（outputに指定したコールバックからデータを受けとる）前に閉じてしまって良いようです。 ↩

  3. frame = null のようにインスタンスの関連をすべて外して数分放置すると、GC に回収されます。 ↩

  4. 例えば、0.0.0.0:8000 ではダメだけど localhost:8000 なら使えるなど。 ↩
