PlantUMLで、labelなんかにUML他を埋め込む方法

基本

PlantUMLで、labelなんかにsaltを埋め込むには

{{
salt
    {
        []  ここにsaltを書く
    }
}}

ってやれば、埋め込む事が出来る。¹²

label salt [
    {{
    salt
        {
            []  ここにsaltを書く
        }
    }}
]

で、

(説明文書が見あたらないが、)@startXXX宣言があるものの多くは、

{{XXX

    'ここにPlantUML他の目的の構文を

}}

で埋め込むことができる。³

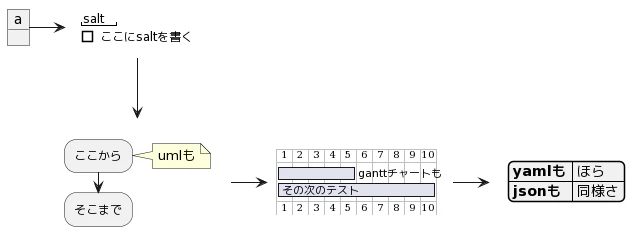

例

@startuml

object a

label salt [
    {{
    salt
        {
        	"salt"
        	[]  ここにsaltを書く
        }
    }}
]

label uml [
    {{uml
        :ここから;
        note right: umlも
        :そこまで;
    }}
]

label gantt [
    {{gantt
        [ganttチャートも] lasts 5 days
        [その次のテスト] lasts 10 days
    }}
]

label yaml [
    {{yaml
        yamlも: ほら
        jsonも: 同様さ
    }}
]

a -> salt
salt --> uml
uml -> gantt
gantt -> yaml


@enduml

• saltのみ波括弧二つの次の行で宣言 {{\nsalt
• 残念ながらditaaや、jcckitとか出来ないものも有る。

こう言う書き方も可能

@startuml

label salt [
    {{
    salt
        {
        	"salt"
        	[]  ここにsaltを書く
        }
    }}

    {{uml
        :ここから;
        note right: umlも
        :そこまで;
    }}
]

@enduml

Noteなんかに埋め込むには

こんな風に

@startuml

start
: 何やら;
note right
    {{
    salt
        {
        	"salt"
        	[]  ここにsaltを書く
        }
    }}
end note

stop


@enduml

VS Codeでのメモ取りに重宝している

1. Saltをアクティビティ図の上に表示する (https://plantuml.com/ja/salt#89e5b0978f17879e )他、ネットでの例より ↩

2. 要素別の可否は未確認( https://plantuml.com/ja/deployment-diagram ) ↩

3. umlの場合は省略可能 ↩
