WOWHoneypotのログをkibanaで確認したい

Last updated at Posted at 2022-06-30

ハニーポットを試したく、WOWHoneypotというものを使うことにしました。

WOWHoneypot: 初心者向け! 攻撃者をおもてなしする Web ハニーポット

しかしサーバーからアクセスログを確認する必要があったり、部分的にログがbase64でエンコードされていたり、といった悩みがあったので、kibanaを使って可視化しようといった流れになりました。

構築自体経験が浅く、お座なりな部分もありますが、大目に見てください…

前提

自分はVMwareで構築した後にAWSへ移行という流れをとりました。
今回はVMwareでの構築部分のみ記載していきます。

  • OS: Centos7系
  • メモリ2GB, プロセッサ2推奨
  • NAT設定もお忘れなく

前準備​

インストール

git, python3をインストール
vimは任意で

$ yum -y install git​
$ yum -y install python3
$ yum -y install vim

ファイアウォール設定

8080, 5601, 9200を開けます。

# firewall-cmd --zone=public --add-port=8080/tcp --permanent
# firewall-cmd --zone=public --add-port=5601/tcp --permanent
# firewall-cmd --zone=public --add-port=9200/tcp --permanent
# firewall-cmd --reload

次に、80 ⇒ 8080へポートフォワード (絶対必要ではないが、ブラウザからアクセスするとき少し楽になる)

ユーザーが80番ポートへアクセスしたとき、8080へ飛ばすよう設定

# firewall-cmd --add-forward-port=port=80:proto=tcp:toport=8080 --permanent
# firewall-cmd --reload

インストールするもの

  • WOWHoneypot
  • Fluentd (td-agent)
  • elastic search
  • kibana

構成イメージ

ざっくりとですが、こんな感じ。

WOWHoneypot

WOWHoneypotとは

  • 攻撃者をおもてなしする Web ハニーポット
  • 送信元からの HTTP リクエストをそのまま保存するので、​後からじっくりゆっくりログ分析をすることが可能

Github: https://github.com/morihisa/WOWHoneypot​

WOWHoneypot インストール手順

gitからクローンするだけでOK
例:/opt/配下にcloneする場合の流れ

$ cd /opt/
$ git clone https://github.com/morihisa/WOWHoneypot​

opt配下に​「WOWHoneypot」が​あれば問題なし

WOWHoneypot 起動確認

「wowhoneypot.py」を起動​

$ cd /opt/WOWHoneypot
$ python3 ./wowhoneypot.py

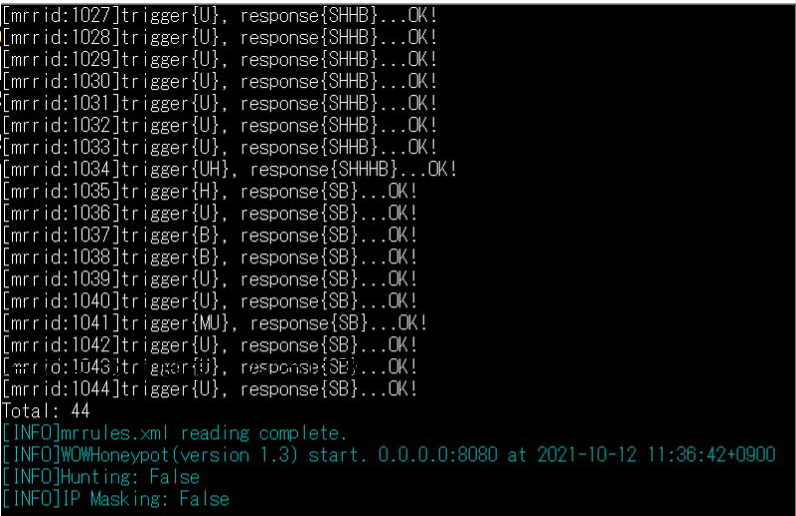

下記のようなコンソール画面になるはず

その後、http://"ipアドレス" へアクセス
下記のような画面が表示されれば成功


※バッググラインドで動かしたい場合は下記のサイト参照
https://qiita.com/hogehuga/items/cad931485f58ae487d53

WOWHoneypot アクセスログの確認

ブラウザからアクセスすると、「access_log」にログが書き込まれる

$ tail /opt/WOWHoneypot/log/access_log

すると、Base64でエンコードされている…
Fluentdのプラグインを使うことで、デコードしつつelasticsearchに転送することができるので、その設定をしていきます。

Fluentd

Fluentd(td-agent) とは


  • データ収集ソフトウェア
  • 主にRubyで構成されている
  • 今回インストールする「td-agent」は、Fluentdの安定版​

Fluentd インストール手順

下記のコマンドを入力、yumが実行される

# curl -L https://toolbelt.treasuredata.com/sh/install-redhat-td-agent3.sh | sh

インストールされたか確認
# yum list | grep td-agent
td-agent.x86_64  3.8.1-0.el7  @treasuredata

Fluentd プラグインインストール

Elasticsearchへのログ転送, base64をデコードするためのプラグインをインストールする。
td-agentをインストールすると、「td-agent-gem」というコマンドが仕様可能となるので、それでインストールを行う

プラグインを調べるためのサイト

# td-agent-gem install elasticsearch
# td-agent-gem install fluent-plugin-filter-base64-decode

Fluentd 起動確認

systemctlで起動

# systemctl start td-agent
# systemctl enable td-agent

activeになっていれば成功
# systemctl status td-agent

Elasticsearch & kibana

Elasticsearch とは


  • 分散検索/分析エンジン
  • ログ分析、フルテキスト検索、セキュリティインテリジェンス、ビジネス分析、およびオペレーショナルインテリジェンスのユースケースに広く使用されている

kibana とは


  • Elasticsearch専用のデータ視覚化ダッシュボードソフトウェア
  • ログの可視化に用いられることが多い

ログ可視化となると、Elasticsearcとkibanaは基本的にセット(あくまで僕のイメージ)。

Elasticsearch kibana インストール手順

Javaのインストール

# yum install java-1.8.0-openjdk-devel -y
# java -version
openjdk version "1.8.0_312"
OpenJDK Runtime Environment (build 1.8.0_312-b07)
OpenJDK 64-Bit Server VM (build 25.312-b07, mixed mode)

Elasticsearch PGPキーのインストール

# rpm --import https://artifacts.elastic.co/GPG-KEY-elasticsearch

Elasticsearch リポジトリの登録

# vim /etc/yum.repos.d/elasticsearch.repo

# 下記を入力し、ファイルを保存
[elasticsearch]
name=Elasticsearch repository for 7.x packages
baseurl=https://artifacts.elastic.co/packages/7.x/yum
gpgcheck=1
gpgkey=https://artifacts.elastic.co/GPG-KEY-elasticsearch
enabled=0
autorefresh=1
type=rpm-md

Elasticsearch kibanaのインストール

まとめてkibanaもインストールしてしまう
(少し時間がかかる)

# yum install -y --enablerepo=elasticsearch  elasticsearch kibana
  • Kibanaに利用するIPアドレスの設定
    サーバに割り当てられているIPアドレスにアクセスできるよう設定
# vim /etc/kibana/kibana.yml

↓を追加
server.host: "0.0.0.0"

Elasticsearch kibana 起動確認

systemctlで起動
少し時間がかかる

# systemctl start elasticsearch kibana
# systemctl enable elasticsearch kibana

Elasticsearch アクセス

以下のように表示すればOK

# curl localhost:9200

{
  "name" : "localhost.localdomain",
  "cluster_name" : "elasticsearch",
  "cluster_uuid" : "CDwf8sbpTfap9zd7CNDaRw",
  "version" : {
    "number" : "7.15.1",
    "build_flavor" : "default",
    "build_type" : "rpm",
    "build_hash" : "83c34f456ae29d60e94d886e455e6a3409bba9ed",
    "build_date" : "2021-10-07T21:56:19.031608185Z",
    "build_snapshot" : false,
    "lucene_version" : "8.9.0",
    "minimum_wire_compatibility_version" : "6.8.0",
    "minimum_index_compatibility_version" : "6.0.0-beta1"
  },
  "tagline" : "You Know, for Search"
}

kibana アクセス

http://"IPアドレス":5601へアクセス

以下のような画面が表示されればOK



8 ログをkibanaで確認する

  • FluentdでWOWHoneypotのログの取得・フォーマット・デコード
  • 取得したログをElasticsearchへ転送

※WOWHoneypotは、opt配下にクローンした前提で進行

Fluentdの設定

ログを取得する設定を記載。
正規表現などの詳しい説明は割愛。

# vim /etc/td-agent/td-agent.conf

下記のコードを張り付け
<source>
  @type tail
  format /^\[(?<time>[^\]]*)\] (?<clientip>[^ ]*) (?<hostname>[^ ]*) "(?<method>\S+)(?: +(?<path>[^ ]*) +\S*)?" (?<status>[^ ]*) (?<mrrid>[^ ]*) (?<requestbody>[^ ]*)$/
  time_format %Y-%m-%d %H:%M:%S%z
  path /opt/WOWHoneypot/log/access_log
  pos_file /var/log/td-agent/wowhoneypot.log.pos
  tag wowhoneypot-access
</source>

<filter wowhoneypot-access>
  @type base64_decode
  fields requestbody
</filter>

<match wowhoneypot-access>
  @type elasticsearch
  host localhost
  port 9200
  logstash_format true
</match>

--再起動
# systemctl restart td-agent

kibanaからログを参照

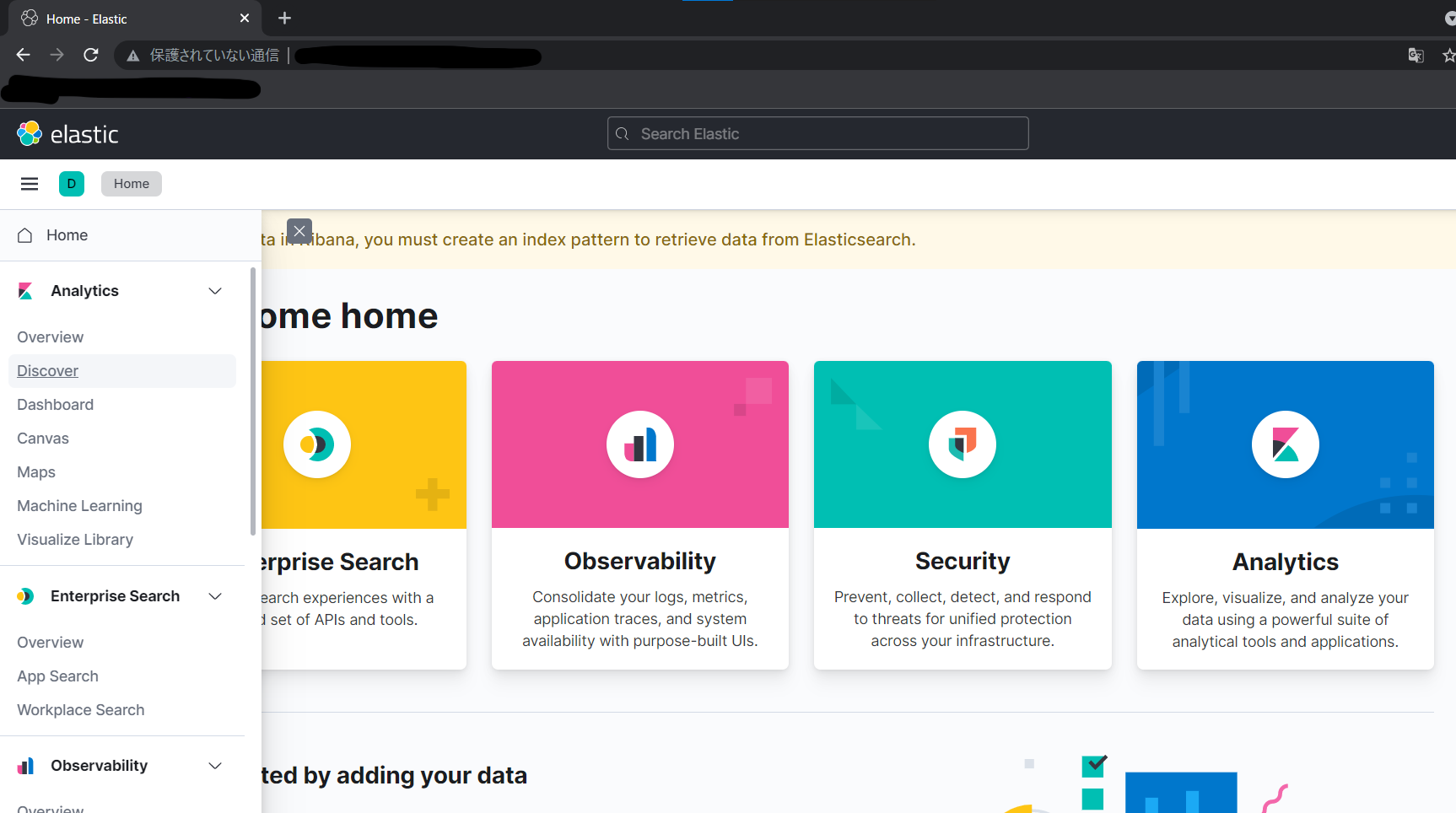

kibanaへアクセスし、サイドバーから「Discover」をクリック


以下のような画面が表示されると思うので、「Create Index Pattern」をクリック


Nameに「logstash*」Timestanp fieldに「@timestamp」を選択し、右下の「Create Index Pattern」をクリック


その後、WOWHoneypotを起動し、何度かアクセスしてログを取得させる

WOWHoneypotアクセス後、少し時間を置くと、下記のようにログが表示
