【ASP .NET MVC】リアルタイムな画像キャプチャ

Last updated at 2021-04-05Posted at 2021-04-05

概要

センサやカメラなど、リアルタイムに計測したイメージデータが撮像できるという条件のとき、そのイメージデータをブラウザ上で随時更新する処理を考えるときに、imgタグでは画像が更新されないことに気づき、ちょっと詰まった。

ASP.NETによる対処法のメモを残す。

原因と対応方法

原因を考えていたところ、ブラウザ側でキャッシュが働いていて、画像を一時保存しているため。
主な方法は2つ。両者ともにメリットがあり、設計指針によって決めればよい。

(1) "Display_20210405_130903.png"などととして、キャプチャ画像をリネームして読み込む。

メリット

画像をストレージに自動的に確保でき、キャプチャした画像データを常にログとして自動で残し続けることが出来る。
時系列データと画像が残っていることから、作業や管理、デバッグがしやすい。

(2) キャッシュを持たない設定にすることで対応する。

メリット

ブラウザのキャッシュの影響を考慮せずに、運用が出来る。例えば、メモリ制限があるPCで動かすことを考えて、キャッシュを持つ設定にすると、キャッシュ分だけ画像を残してしまう＆そのキャッシュを読み取る処理が発生するので、メモリ効率が悪化してしまい、システム全体でのリアルタイムの動きに影響を与えるかも。
アプリの見た目上、原理的には「画像が更新されていない」という状況を防ぐことが出来る。

今回は(2)で対処することを考える。
　

注意

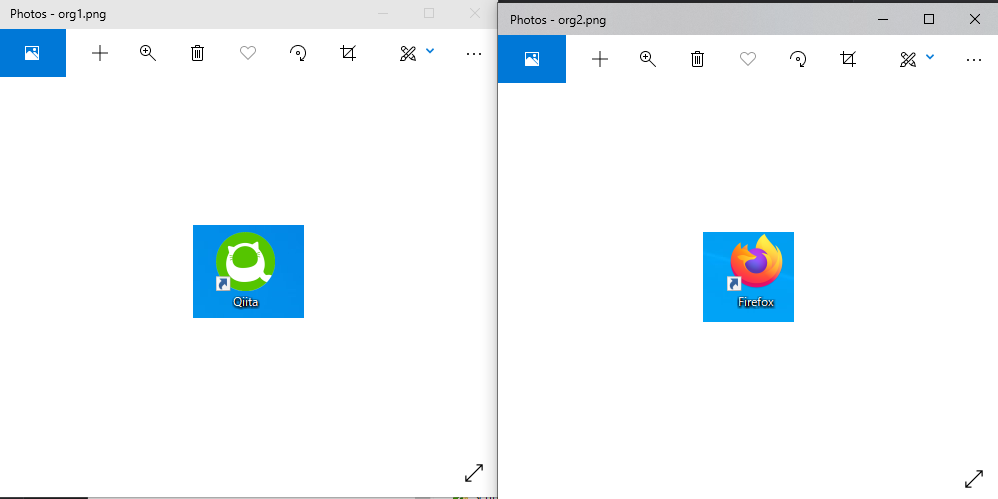

実際にセンサやカメラを使う部分はConfidentialなので、違う画像を使って差し替えます。
今のところ、オンラインで動かすことは考えていませんので、urlはローカル設定のものを使っています。ご注意を

ソースコード

(1) Razorページ(View)を以下のように定義

1秒ごとに、サーバサイドにGETリクエストを行ない、画像のみを変更する。

OPDebug/Index.cshtml


<img src="@Url.Action( "TestLoad", "OPDebug" )" id="OpTestLoadImage" />

@section Scripts{
    @Scripts.Render("~/bundles/jqueryval")
    <script>
        $(function () {
            setInterval(
                function() {
                    $('#OpTestLoadImage').attr('src', '@Url.Action("TestLoad", "OPDebug")');
                }, 1000);
        });
    </script>
}

(2) Controllersでコントローラを以下のように定義

OPDebugController.cs


using System.Drawing;
using System.Threading.Tasks;
using System.Web;
using System.Web.Helpers;
using System.Web.Mvc;

using System.Web.Services;
using OPLocal.ViewModels;


namespace OPLocal.Controllers
{
    public class OPDebugController : Controller
    {
        /* --- 既存ソースコードのため、一部省略 */
       public FileContentResult TestLoad()
        {
            /* 次の行がポイント */
            Response.Cache.SetNoStore();

            var img = new WebImage(Server.MapPath("..") + @"\display.png");
            return new FileContentResult(img.GetBytes(), string.Format("image/{0}", img.ImageFormat));
        }
    }
}
