はじめに

テキストからダイアグラムを生成できるMermaidを使ってAWS構成図を作成する際のテクニックを、いくつかピックアップしてご紹介します。

Mermaidを使えば、構成図内のテキスト検索はもちろん、アイコンを使って見やすく表現したり、アイコンをクリックしてマネジメントコンソールなどに遷移させたりすることもできるため、実用性の高い構成図が作成できます。


本記事が、Mermaidを活用したAWS構成図の作成に少しでもお役に立てば幸いです。

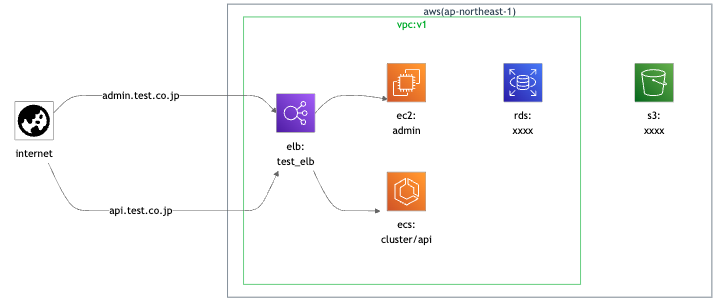

AWS構成図の使用例

Mermaidで作成したAWS構成図の使用例を紹介します。

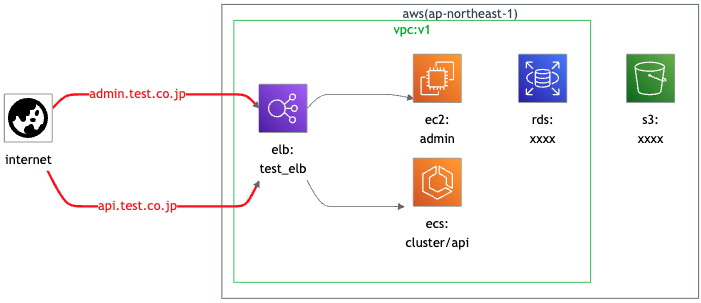

例えばQiitaでも以下のように表示できます。(リンクはサンプルです)

mermaid記法
---
title: 000000000000-xxxxxxxx環境
config:
  theme: neutral
  flowchart:
    nodeSpacing: 10
    rankSpacing: 30
---
flowchart LR

internet@{img: "https://api.iconify.design/material-symbols/globe-asia.svg",label: "internet",pos: "b",w: 60,h: 60,constraint: "on"}

subgraph aws["aws(ap-northeast-1)"]
  subgraph vpc-vvvv1["vpc:v1"]
    subgraph group-1-vpc-vvvv1[" "]
      elb-xxxx1@{img: "https://api.iconify.design/logos/aws-elb.svg",label: "elb:<br>test_elb",pos: "b",w: 60,h: 60,constraint: "on"}
    end
    subgraph group-2-vpc-vvvv1[" "]
      ec2-i-xxxx1@{img: "https://api.iconify.design/logos/aws-ec2.svg",label: "ec2:<br>admin",pos: "b",w: 60,h: 60,constraint: "on"}
      ecs-cluster/api1@{img: "https://api.iconify.design/logos/aws-ecs.svg",label: "ecs:<br>cluster/api",pos: "b",w: 60,h: 60,constraint: "on"}
    end
    subgraph group-3-vpc-vvvv1[" "]
      rds-xxxx1@{img: "https://api.iconify.design/logos/aws-rds.svg",label: "rds:<br>xxxx",pos: "b",w: 60,h: 60,constraint: "on"}
    end
  end
  subgraph group-4[" "]
     s3-xxxx1@{img: "https://api.iconify.design/logos/aws-s3.svg",label: "s3:<br>xxxx",pos: "b",w: 60,h: 60,constraint: "on"}
  end
end

group-1-vpc-vvvv1 ~~~ group-2-vpc-vvvv1 ~~~ group-3-vpc-vvvv1 ~~~ group-4

internet ----- |"admin.test.co.jp"| elb-xxxx1 --- ec2-i-xxxx1
internet ----- |"api.test.co.jp"| elb-xxxx1 --- ecs-cluster/api1

click ec2-i-xxxx1 href "https://aws.amazon.com/" _blank
click ecs-cluster/api1 href "https://aws.amazon.com/" _blank
click elb-xxxx1 href "https://aws.amazon.com/" _blank
click rds-xxxx1 href "https://aws.amazon.com/" _blank
click s3-xxxx1 href "https://aws.amazon.com/" _blank

classDef default fill:#fff
style aws fill:#fff,color:#345,stroke:#345
classDef group fill:none,stroke:none
classDef vpc fill:#fff,color:#0a0,stroke:#0a0
class vpc-vvvv1 vpc
class group-1-vpc-vvvv1,group-2-vpc-vvvv1,group-3-vpc-vvvv1,group-4 group

使用例
HTML化してブックマーク Notionに記載して設計書管理
PDF化して共有 生成AIで自動作成

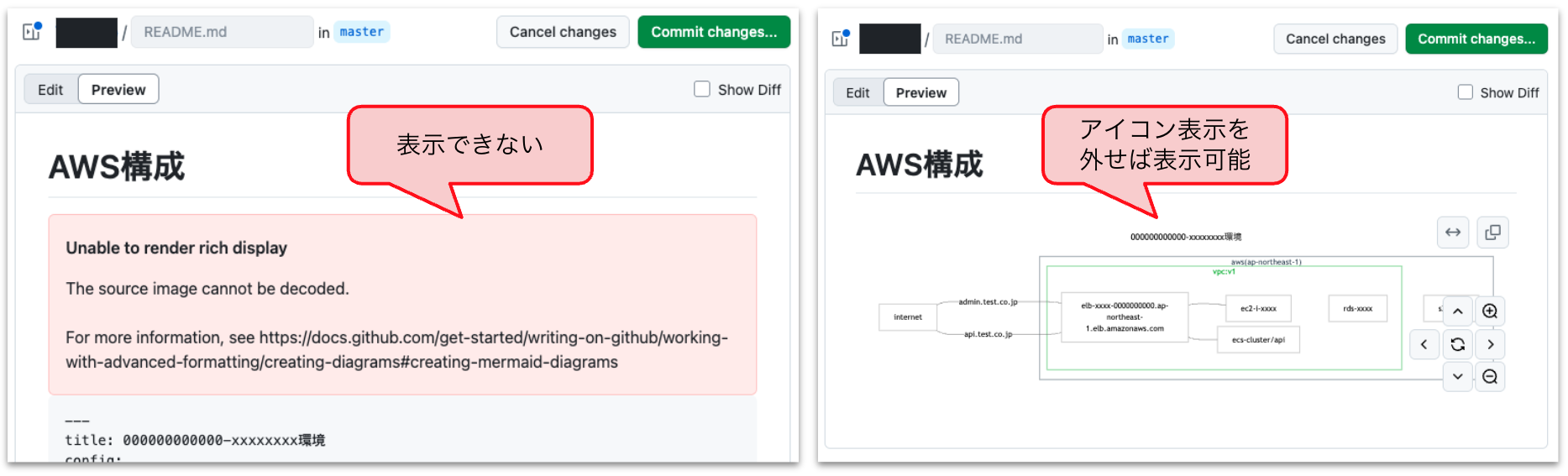

GithubでMermaidの記述を管理するとバージョン管理、PRでのレビューや差分の確認ができて便利ですが、Readmeなどに記載した場合はアイコンが表示されず、クリック機能も使えない点ので注意が必要です。


v11.3.0から追加された拡張表現は表示できるので拡張表現のimgだけダメそう
Unable to render rich display
The source image cannot be decoded.

For more information, see https://docs.github.com/get-started/writing-on-github/working-with-advanced-formatting/creating-diagrams#creating-mermaid-diagrams

基本方針

AWS公式の構成図ガイドライン

AWSで構成図を作成する際のルールやアイコンについては、下記の資料を参考にしています。

完全に準拠することは難しいですが、できるだけ公式のガイドラインに沿う形でMermaidを使って表現しています。

構成図の記法選定

MermaidでAWS構成図を書く際はArchitectureとFlowchartが候補として上がりますが、Architectureはクリック機能が無く、NotionやGithubなどのWebサービスでアイコン表示ができないため、汎用的に使用するのであればFlowchartがおすすめです。

クリック機能のない構成図をHTMLや画像として限定的に利用する場合は、Architectureでもアイコンパックを指定してAWS構成図を作成でき、配置なども柔軟に調整できるため、Architectureで記載するのがおすすめです。

記述範囲と粒度の考え方

  • グループ記載範囲
    1つのAWS構成図でどこまで詳細に描くか悩むことも多いと思います。

    特にリージョンについては、複数をまたいで記載することもできますが、外部アクセスを経由させると構成が複雑になりやすいため、基本的には1つのリージョンに絞って構成図を作成するのがおすすめです。

    以下は、グループの記載分けの例になります。
グループ 記載有無 理由 スタイル
AWS ⚪︎ AWS領域明示 fill:#fff,color:#345,stroke:#345
Region × 単一リージョンのみ -
VPC ⚪︎ リソース領域明示 fill:#fff,color:#0a0,stroke:#0a0
AZ × 複雑化防止 -
Subnet × 汎用性重視 -

グループのMermaidでのスタイルは、以前紹介した以下を参考にしています。

  • ノード記載範囲

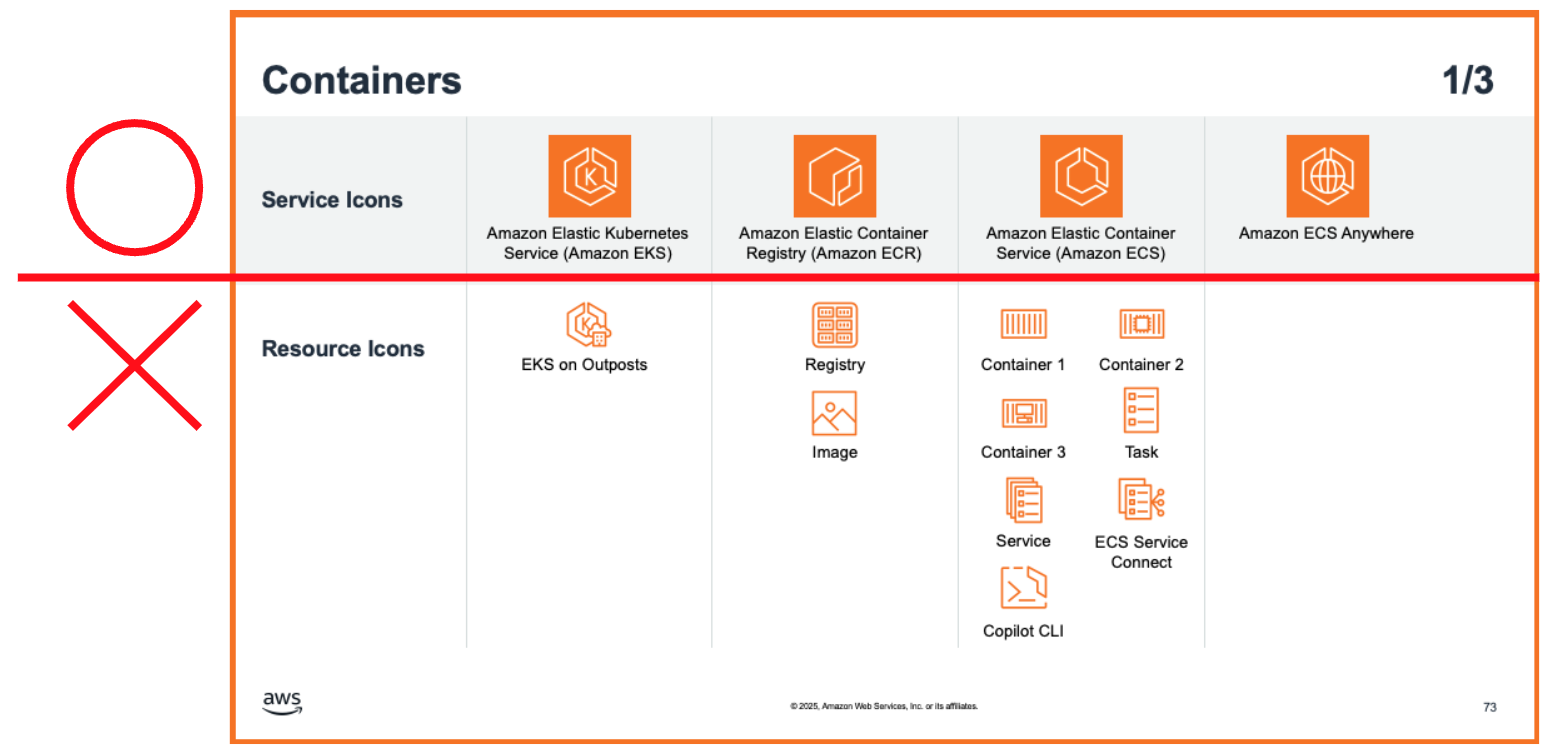

    AWSアーキテクチャアイコンでは、サービスとリソースなどのサービス内の詳細項目を明確に区別しています。

    しかし、ノードの数が多くなる、サービスとそれ以外でアイコンサイズが揃わない、そもそもサービス以外のアイコンが用意されていないこともあるため、基本的にはサービスとしてノードを記載します。

    また、用途によってはサービスよりもリソースや詳細項目の方が重要になるケースもあると思いますので、その場合は適宜変更してご利用ください。

レイアウトの考え方

AWSの構成図では、外部から内部への流れを上から下もしくは左から右の方向で描くことが多いかと思います。

ただ、ノードが増えてきたときに、横方向(右方向)へ広げていくか縦方向(下方向)へ増やしていくかがポイントになります。

多くのWebサービスでは横幅に制限がありますが、縦幅は比較的自由がきくため左から右に外部から内部の流れを描きつつ、ノードが増えた場合は縦方向(下方向)に追加していくレイアウトがおすすめです。


Mermaidの記述方法

レイアウトの記述方法

  • Flowchartの方向
    Flowchartを用いて外部から内部への流れを左から右に表現するため、方向はLRを選択します。
mermaidの記述
flowchart LR
  • グループの表現
    AWSとVPCのグループの記載についてはsubgraphを用いて表現します。

    スタイルの記述については、AWSグループは構成図内に1つ、VPCグループは構成図内に複数ある可能性があるため、AWSはstyle、VPCはclassでまとめてclassDefで定義します。
mermaidの記述
flowchart LR

subgraph aws["aws"]

  subgraph vpc-vvvv1["vpc1"]
  end

  subgraph vpc-vvvv2["vpc2"]
  end

end

style aws fill:#fff,color:#345,stroke:#345

classDef vpc fill:#fff,color:#0a0,stroke:#0a0
class vpc-vvvv1,vpc-vvvv2 vpc
  • ノード拡張層の追加
    ノードが増えたときの拡張方向を統一するために、見えない層のグループをあらかじめ追加しておくと便利です。

    たとえば、インターネットの受け口となる前段の層、処理を担当する中段の層、Databaseなどデータソースを配置する後段の層、そしてVPC外に配置されるノードの層、といった4つの層に分けておくと、比較的柔軟に対応できます。

  • 層の非表示化と接続
    これらの層については、タイトルを空白([" "])にし、スタイルを無効(fill:none,stroke:none)にしておくことで、構成図上では見えないグループとして扱うことができます。

    また、internetノードと各層を順番に非表示の線(~~~)で繋ぐと、外部から内部への流れを左から右に表現することができます。

    VPCが複数ある場合は、internetノードとVPC外層も含めそれぞれの各層の接続を記述することで、全体的なバランスがとりやすいレイアウトとなります。
mermaidの記述
flowchart LR

internet

subgraph aws["aws"]

  subgraph vpc-vvvv1["vpc1"]
    subgraph group-1-vpc-vvvv1[" "]
    end
    subgraph group-2-vpc-vvvv1[" "]
    end
    subgraph group-3-vpc-vvvv1[" "]
    end
  end

  subgraph vpc-vvvv2["vpc2"]
    subgraph group-1-vpc-vvvv2[" "]
    end
    subgraph group-2-vpc-vvvv2[" "]
    end
    subgraph group-3-vpc-vvvv2[" "]
    end
  end

  subgraph group-4[" "]
  end

end

internet ~~~ group-1-vpc-vvvv1 ~~~ group-2-vpc-vvvv1 ~~~ group-3-vpc-vvvv1 ~~~ group-4
internet ~~~ group-1-vpc-vvvv2 ~~~ group-2-vpc-vvvv2 ~~~ group-3-vpc-vvvv2 ~~~ group-4

style aws fill:#fff,color:#345,stroke:#345

classDef vpc fill:#fff,color:#0a0,stroke:#0a0
class vpc-vvvv1,vpc-vvvv2 vpc

classDef group fill:none,stroke:none
class group-1-vpc-vvvv1,group-2-vpc-vvvv1,group-3-vpc-vvvv1,group-1-vpc-vvvv2,group-2-vpc-vvvv2,group-3-vpc-vvvv2,group-4 group

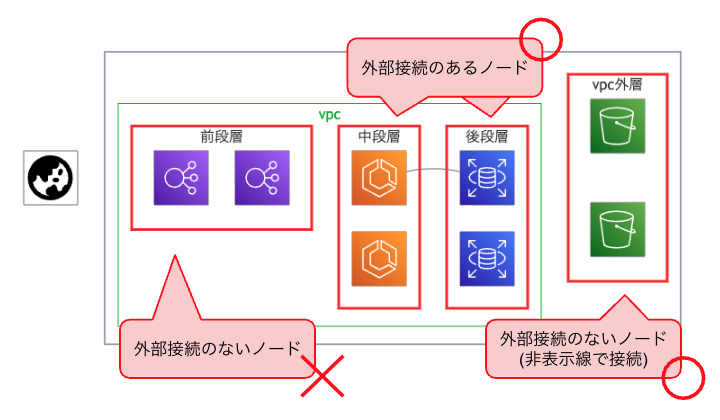

同じ層に複数の接続のないノードを配置すると横方向に伸びてしまうため、その場合はノード同士を非表示の線(~~~)で繋ぐと縦方向に伸びてくれます。


mermaid記法
flowchart LR

internet@{img: "https://api.iconify.design/material-symbols/globe-asia.svg",label: "",pos: "b",w: 60,h: 60,constraint: "on"}

subgraph aws["aws"]
  subgraph vpc-vvvv1["vpc"]
    subgraph group-1-vpc-vvvv1["前段層"]
      elb-xxxx1@{img: "https://api.iconify.design/logos/aws-elb.svg",label: "",pos: "b",w: 60,h: 60,constraint: "on"}
      elb-xxxx2@{img: "https://api.iconify.design/logos/aws-elb.svg",label: "",pos: "b",w: 60,h: 60,constraint: "on"}
    end
    subgraph group-2-vpc-vvvv1["中段層"]
      ecs-cluster/api1@{img: "https://api.iconify.design/logos/aws-ecs.svg",label: "",pos: "b",w: 60,h: 60,constraint: "on"}
      ecs-cluster/api2@{img: "https://api.iconify.design/logos/aws-ecs.svg",label: "",pos: "b",w: 60,h: 60,constraint: "on"}
    end
    subgraph group-3-vpc-vvvv1["後段層"]
      rds-xxxx1@{img: "https://api.iconify.design/logos/aws-rds.svg",label: "",pos: "b",w: 60,h: 60,constraint: "on"}
      rds-xxxx2@{img: "https://api.iconify.design/logos/aws-rds.svg",label: "",pos: "b",w: 60,h: 60,constraint: "on"}
    end
  end
  subgraph group-4["vpc外層"]
     s3-xxxx1@{img: "https://api.iconify.design/logos/aws-s3.svg",label: "",pos: "b",w: 60,h: 60,constraint: "on"} ~~~
     s3-xxxx2@{img: "https://api.iconify.design/logos/aws-s3.svg",label: "",pos: "b",w: 60,h: 60,constraint: "on"}
  end
end

internet ~~~ group-1-vpc-vvvv1 ~~~ group-2-vpc-vvvv1 ~~~ group-3-vpc-vvvv1 ~~~ group-4

ecs-cluster/api1 --- rds-xxxx1

classDef default fill:#fff
style aws fill:#fff,color:#345,stroke:#345
classDef group fill:none,stroke:#e22,stroke-width:3px
classDef vpc fill:#fff,color:#0a0,stroke:#0a0
class vpc-vvvv1 vpc
class group-1-vpc-vvvv1,group-2-vpc-vvvv1,group-3-vpc-vvvv1,group-4 group

ノードの記述方法

  • AWSサービスアイコンの記述方法
    ノードをAWSサービスのアイコンで分かりやすく表現するために、Mermaidの拡張記法を使ってアイコン画像のURLを指定します。

    また、アイコンの下にサービス名とリソース名をラベルとして表示し、画像のアスペクト比も維持するようにします。
拡張表現のフォーマット
(ノードID)@{
    img: (画像URL),
    label: (テキストラベル),
    pos: (ラベル位置 t/b),
    w: (画像横幅),
    h: (画像縦幅),
    constraint: (アスペクト比維持 on/off)
}
  • AWSサービス画像の取得先
    AWSサービスアイコンは、Icônesのアイコンパック(SVG Logos)にSVG画像が用意されており、Iconify API経由で取得できるため、ありがたくこちらのURLを使用させていただきます。

    SVG Logosで提供されているAWSアイコンの一覧やURLについては下記で紹介していますので、よければ参考にしてください。

  • ノードIDの選定方法
    ノードIDは、Mermaidの記述内で一意である必要があります。分かりやすいのはARNを使う方法ですが、記述が長くなりすぎると文字数超過で構成図が正しく表示されない場合があります。

    サービスごとに一意で短い名称をノードIDとして指定するのがポイントです。以下はその例になります。
サービス ノードID
ELB DNSName
EC2 InstanceId
ECS ClusterName/ServiceName
RDS DBClusterIdentifier
S3 BucketName

クリックの記述方法

Mermaidではノードにクリック機能を追加することができ、これを利用してノードがクリックされた際に、該当サービスのマネージメントコンソール画面を表示させる事ができます。

mermaidの記述
click (ノードID) href (URL) _blank

また、マネージメントコンソールの多くのURLでは下記の構成を取っています。
AWSアカウントリージョンについては、実際にマネージメントコンソールにログインしてご確認ください。

https://(AWSアカウント).(リージョン).console.aws.amazon.com/(サービス)/(サービス毎のパス)

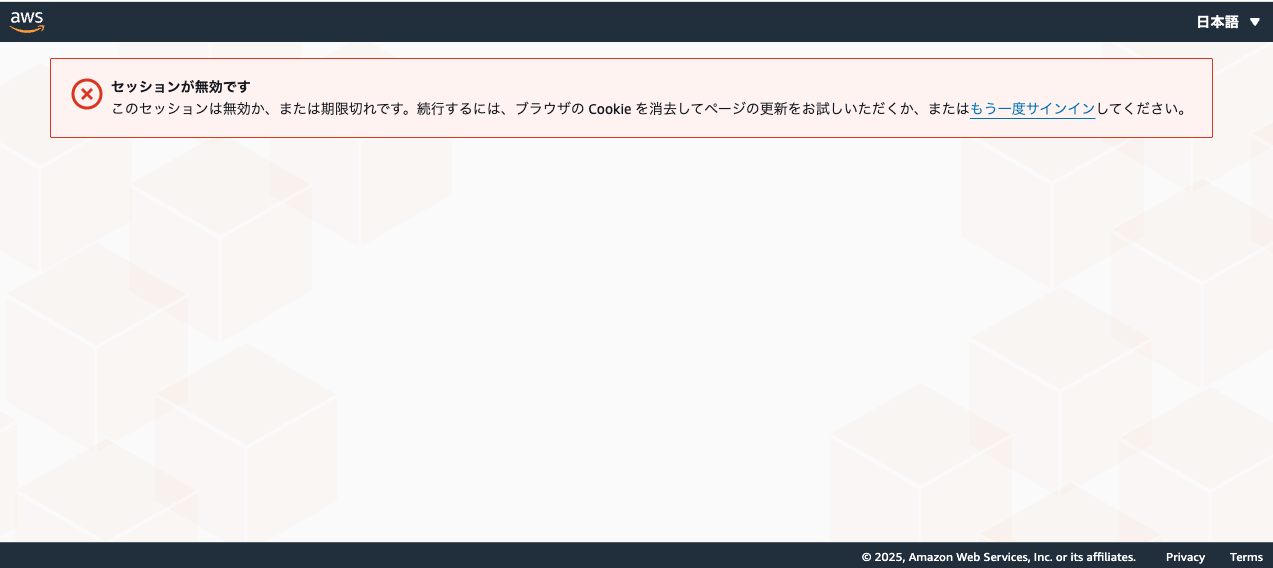

初回にマネージメントコンソールのURLに直接アクセスするとセッションが無効と怒られてしまうので、事前にマネージメントコンソールにログインしてからご利用ください。


下記はサービス毎のURL構成の例になります。

  • ELBのURL
    • ARN:ELBのARN
mermaidの記述
click (ノードID) href "https://(AWSアカウント).(リージョン).console.aws.amazon.com/ec2/home?region=(リージョン)#LoadBalancer:loadBalancerArn=(ARN)" _blank
  • EC2のURL
    • instanceId:EC2のインスタンスID
mermaidの記述
click (ノードID) href "https://(AWSアカウント).(リージョン).console.aws.amazon.com/ec2/home?region=(リージョン)#InstanceDetails:instanceId=(instanceId)" _blank
  • ECSのURL
    • cluster:ECSのクラスター名
    • service:ECSのサービス名
mermaidの記述
click (ノードID) href "https://(AWSアカウント).(リージョン).console.aws.amazon.com/ecs/v2/clusters/(cluster)/services/(service)/health?region=(リージョン)" _blank
  • RDSのURL
    • cluster:RDSのクラスター名
mermaidの記述
click (ノードID) href "https://(AWSアカウント).(リージョン).console.aws.amazon.com/rds/home/?region=(リージョン)#database:id=(cluster);is-cluster=true" _blank
  • S3のURL
    • bucket:S3のバケット名
mermaidの記述
click (ノードID) href "https://(AWSアカウント).(リージョン).console.aws.amazon.com/s3/buckets/(bucket)?region=(リージョン)&bucketType=general&tab=objects" _blank

クリック機能ではJavaScriptのコールバック関数が使えるので、マネージメントコンソールへ遷移するだけでなく、ノードの付属情報を表示させることもできます。

詳細は下記の公式ドキュメントを参照してください。

https://mermaid.js.org/syntax/flowchart.html#interaction

見栄え調整

  • Mermaidのテーマ選定
    Mermaidでは種類に関わらずテーマを指定できます。
    今回のAWS構成図では、主にノードの枠線や接続線の色、ラベルの背景色などが変わります。
    AWS構成図の場合はシンプルなデザインの方が見やすいため、テーマはneutralを指定するのがおすすめです。
テーマ イメージ

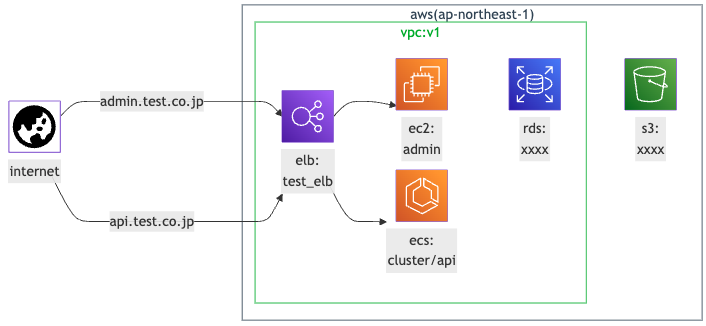

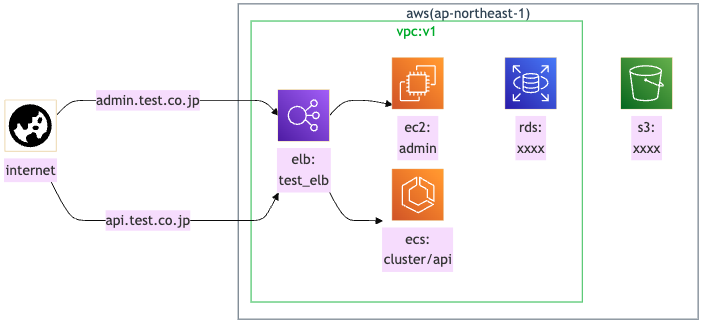

default

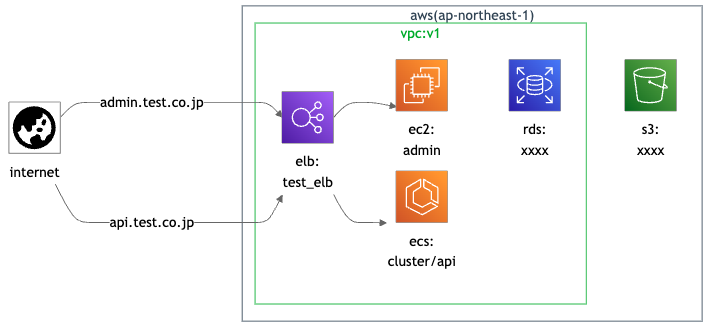

neutral

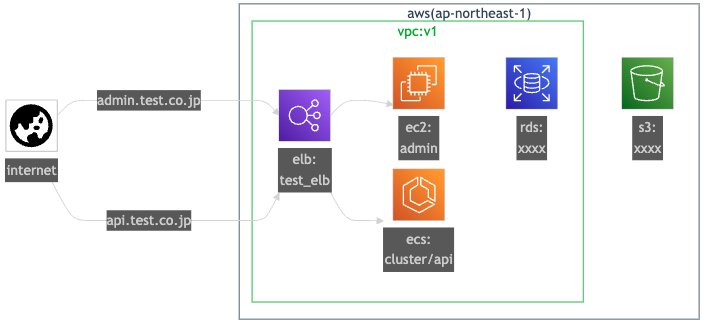

dark
forest
base
  • ノード・ランク間隔選定
    Flowchartではノード間隔(nodeSpacing)やランク間隔(rankSpacing)を指定することができ、デフォルトでは間隔が大きく、AWS構成図が全体的に縮小してしまいます。

    おすすめの設定ですが、ノード間隔(nodeSpacing)が10(デフォルトは50)、ランク間隔(rankSpacing)が30(デフォルトは50)になります。
間隔 イメージ
デフォルト
変更後

これらの設定は、Mermaidの記述の一番はじめに以下のように追記することで指定できます。

設定の記載方法1
---
config:
  theme: neutral
  flowchart:
    nodeSpacing: 10
    rankSpacing: 30
---
設定の記載方法2
%%{init:{"theme":"neutral",'flowchart':{'nodeSpacing': 10,'rankSpacing': 30}}}%%
  • ノード接続線長の選定(Link長)
    internetからELBへ接続する線についてですが、線の長さが短いとラベルのドメイン名と線がずれてしまい、接続が多くなるとどの線がどのラベルなのか分かりづらくなり、見た目もあまり良くありません。

    そのため、internetからELBへ接続する線については一番長い設定にするのがおすすめです。

    ただ、ELBからEC2やECSへの接続線は、長さが短くても特に問題はなく、逆に長くするとサービス間が間延びしてしまうため、短い線の方が見やすくなります。
間隔 イメージ -個数
短い 3つ
中間 4つ
長い 5つ
おまけ
両方長い
5つ
線の長さの指定方法
flowchart LR
  A1 ---|短い| B1
  A2 ----|中間| B2
  A3 -----|長い| B3

AWS CLIで情報取得

AWS CLIやAWS SDKを使用すればAWSの情報を取得できるので、取得した情報をもとにAWS構成図を自動生成することができます。

ここでは簡単のためAWS CLIを使用して情報取得する方法を紹介します。

実際に自動生成する際には複数の情報を組み合わせる必要があるので、スクリプトを作成するなどしてご利用ください。

リソース一覧取得

AWSアカウントで利用しているリソースの一覧を確認したい場合は、以下のコマンドを実行することで、概ね把握できます。また、各リソースのARNだけでなく、Nameタグもあわせて取得できます。

指定したリージョンのARNとNameタグをTSV形式で出力
AWS_REGION="ap-northeast-1"
aws resourcegroupstaggingapi get-resources --query "ResourceTagMappingList[].[ResourceARN,Tags[?Key=='Name']|[0].Value]" --output text --region $AWS_REGION

また、ARNの構造は以下のようになっており、これによりどのサービスを利用しているかを特定することができます。

arn:partition:service:region:account-id:resource
項目 説明
arn 固定文字列arn
partition 通常は aws。中国リージョンは aws-cn、AWS GovCloudは aws-us-gov
service サービス名(例:s3ec2rdsなど)
region リージョン名(例:us-east-1ap-northeast-1 など)グローバルサービスの場合は空
account-id AWSアカウントID(12桁の数字)
resource リソース識別子。サービスごとに形式が異なる。サブリソースやパスが含まれることもある

また、公式ドキュメントは下記になります。AWS構成を調査する際にも重宝するので、よければご活用ください。

ELB一覧取得

AWS_REGION="ap-northeast-1"
aws elbv2 describe-load-balancers --query "LoadBalancers[].[VpcId,DNSName,LoadBalancerName,LoadBalancerArn]" --output text --region $AWS_REGION
項目 用途
VpcId 所属するVPCグループに使用
DNSName ノードIDに使用
LoadBalancerName ノードのラベルに使用
LoadBalancerArn クリックURLに使用

EC2一覧取得

AWS_REGION="ap-northeast-1"
aws ec2 describe-instances --query "Reservations[].Instances[].[VpcId,InstanceId,Tags[?Key=='Name']|[0].Value]" --output text --region $AWS_REGION
項目 用途
VpcId 所属するVPCグループに使用
InstanceId ノードIDとクリックURLに使用
Tags ノードのラベルに使用

ECS一覧取得

AWS_REGION="ap-northeast-1"
for cluster in $(aws ecs list-clusters --query "clusterArns[*]" --output text --region $AWS_REGION); do
  for service in $(aws ecs list-services --cluster $cluster --query "serviceArns[*]" --output text --region $AWS_REGION); do
    while read -r subnetId serviceArn targetGroupArn; do
      aws ec2 describe-subnets --subnet-ids $subnetId --query "Subnets[].[VpcId,'$serviceArn','$targetGroupArn']" --output text --region $AWS_REGION
    done < <(aws ecs describe-services --cluster $cluster --services $service --query "services[].[networkConfiguration.awsvpcConfiguration.subnets[0],serviceArn,join(',',loadBalancers[].targetGroupArn)]" --output text --region $AWS_REGION)
  done
done
項目 用途
VpcId 所属するVPCグループに使用
serviceArn ノードID、ラベル、クリックURLに使用(s/^.*?service\///)
targetGroupArn 接続情報を特定するために使用(ELBのターゲットグループ)

RDS一覧取得

AWS_REGION="ap-northeast-1"
while read -r DBClusterIdentifier DBSubnetGroup; do
  aws rds describe-db-subnet-groups --db-subnet-group-name $DBSubnetGroup --query "DBSubnetGroups[].[VpcId,'$DBClusterIdentifier']" --output text --region $AWS_REGION
done < <(aws rds describe-db-clusters --query "DBClusters[].[DBClusterIdentifier,DBSubnetGroup]" --output text --region $AWS_REGION)
項目 用途
DBSubnetGroup 所属するVPCグループを特定するために使用
DBClusterIdentifier ノードID、ラベル、クリックURLに使用

S3一覧取得

aws s3 ls | awk '{print $3}'
項目 用途
標準出力 ノードID、ラベル、クリックURLに使用

Route53のエイリアス一覧取得

AWS_REGION="ap-northeast-1"
for zid in $(aws route53 list-hosted-zones --query "HostedZones[].Id" --output text --region $AWS_REGION); do
  aws route53 list-resource-record-sets --hosted-zone-id $zid --query "ResourceRecordSets[?AliasTarget].[Name,AliasTarget.DNSName]" --output text --region $AWS_REGION
done
項目 用途
Name インターネットからの接続テキストに使用(登録されているレコード名)
DNSName インターネットの接続ノードID(エイリアスのDNSName(s/dualstack.//))

おわりに

本記事では、現場で役立つMermaidによるAWS構成図作成のテクニックをご紹介しました。

Mermaidを活用することで、AWS構成図の共有や管理がしやすくなり、設計やドキュメント作成の効率化にもつながります。

また、使用例でも触れた通り、生成AIと組み合わせることで、構成図の自動作成やレビュー、改善提案をしてもらうなど、構成図作成の効率化にとどまらない効果が期待できますので、ぜひ試してみてください。

AWSからAWS Diagram MCP ServerというPythonのDiagramsライブラリを使用してAWSの構成図を自動生成してくれるMCPサーバーが公開されています。

普通に利用するとGraphvizを用いた静的な画像を出力するため、テキスト検索やクリックなどのインタラクティブな機能は使えませんが、生成されたPythonコードなどをMermaid形式に変換するなど工夫して使ってみても面白そうです。

142
147
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
142
147

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
