WSLを使ってWindows環境で完結するCI環境を構築する

目的

ローカルのWindows PCで完結するCI環境を構築すること。
全体イメージ

前提条件

環境

• WSL(Ubuntu)はインストール済
• Visual Studio Codeはインストール済
  • プラグインとしてRemote-WSLはインストール済（Visual Studio Code上からWSL上で作業できるようになる）
• Jenkinsで基本的なjobの作成ができる

ソースコード

設定例の説明用

├── CMakeLists.txt
├── build                   # CMake実行ディレクトリ
├── include
├── lib
│   ├── ubuntu              # ライブラリ置き場(gtest, gmock)
├── pkgconfig
│   └── ubuntu
├── src                     # ソースコードディレクトリ（テストしたいコード）
│   ├── CMakeLists.txt
│   └── *.cpp               # テスト対象ファイル
└── test                    # テストコードディレクトリ
    ├── CMakeLists.txt
    ├── main.cpp
    └── unittest_***.cpp    # テストケースファイル

環境構築手順

gccなどビルド環境に必須なツール

$ sudo apt install build-essential

CMake

インストール

$ sudo apt get -y install cmake

コンパイラをClangに切り替え

./CMakeLists.txtに以下記載

set(CMAKE_C_COMPILER "/usr/bin/clang" CACHE string "clang compiler" FORCE)
set(CMAKE_CXX_COMPILER "/usr/bin/clang++" CACHE string "clang++ compiler" FORCE)

GoogleTest

インストール

レポジトリではビルドしたライブラリを./lib/ubuntu以下に含ませているので不要
ライブラリのリンク方法はレポジトリのCMakefile.txtを参照。
自身でインストールする場合は、以下の記事が参考になると思います。

C++ TestMate(VSCode上にGoogleTestの結果を可視化するプラグイン)

見た目は以下のようになります。

カバレッジ

lcovのインストール

sudo apt install lcov

coverageを取れるようにするCMake設定

set(CMAKE_CXX_FLAGS  "${CMAKE_CXX_FLAGS} --coverage")
set(CMAKE_EXE_LINKER_FLAGS "${CMAKE_EXE_LINKER_FLAGS} --coverage")

参考
https://qiita.com/imasaaki/items/0021d1ef14660184f396#%E8%A7%A3%E8%AA%AC
https://www.hiroom2.com/2015/07/06/jenkins%E3%81%AEcobertura-plugin%E3%81%A8lcov-to-cobertura-xml%E3%82%92%E4%BD%BF%E3%81%A3%E3%81%A6%E3%81%BF%E3%82%8B/

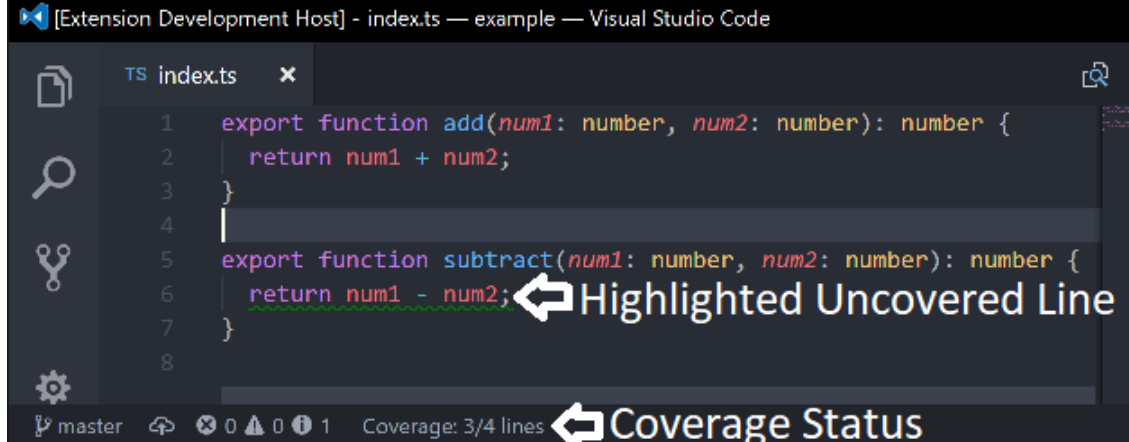

Code Coverage(VSCode上にカバレッジの結果を可視化するプラグイン)

使い方

カバレッジ情報が含まれているファイルを coverageディレクトリ 内に置く必要がある
buildディレクトリ内で cmake .., make して実行ファイルを走らせた後

$ lcov -c -d ./build -o lcov.info
$ lcov -r lcov.info */googletest/* test/* */c++/* -o lcov.info
$ mv lcov.info ./coverage

これで、以下のような見た目になる。

コード管理、分析

clang-format(フォーマッター)

Googleで採用されている(by Googleのソフトウェアエンジニアリング)
clang-formatのインストール

sudo apt install clang-format

clang-tidy(静的解析ツール)

Googleで採用されている(by Googleのソフトウェアエンジニアリング)
clang-tidyのインストール

sudo apt install clang-tidy

clang-format, clang-tidyのCMake設定

を参考に設定する。

他参考サイト
https://qiita.com/yoyomion/items/8ff1f5a63b4b4f757732

Jenkins

参考サイト

インストール

$ sudo apt -y install apt-transport-https ca-certificates curl gnupg-agent software-properties-common
# JAVA
$ sudo apt -y install openjdk-8-jdk
$ sudo apt -y install openjdk-11-jre-headless
# Jenkins
$ wget -q -O - https://pkg.jenkins.io/debian-stable/jenkins.io.key | sudo apt-key add
$ sudo bash -c 'echo deb https://pkg.jenkins.io/debian-stable binary/ > /etc/apt/sources.list.d/jenkins.list'
$ sudo apt update
$ sudo apt install jenkins
# Update Firewall to enable Jenkins service
$ sudo ufw enable
$ sudo ufw allow 8080 # whatever port number you like
$ Check the status of your port:
$ sudo ufw status
# Run Jenkins server
$ sudo service jenkins start
# この後、Winodwsブラウザのhttp://localhost:8080/ からJenkinsにアクセスできる
# できない場合は JenkinsにWSLをpower shellから`wsl.exe --shutdown` で再起動してから再度jenkins startしてみる
# 初期パスワード確認
$ sudo cat /var/lib/jenkins/secrets/initialAdminPassword

起動

sudo service Jenkins start

Tips

localhostから拒否されるときは
WSLをpower shellからwsl.exe --shutdown で再起動してから、再度WSLを立ち上げてjenkins startしてみる（原因はよくわからない。。）

初期設定

Windowsブラウザで http://localhost:8080 にアクセス
Adminパスワードは $ sudo cat /var/lib/jenkins/secrets/initialAdminPassword で確認する

Jenkinsプラグインのインストール設定

Warningの集計、可視化するプラグイン(Warnings Next Generation)

以下をインストール

設定はビルド後の処理から Record compiler warnings and static analysis results を選んで、ツールとして Clang-Tidy を選択する

これで↓のような出力が得られる。

テスト結果集計のプラグイン(JUnitテスト結果の集計)

C++でもJUnitテスト結果の集計を使う。

test_result.xmlは実行時に--gtest_output=xml:test_result.xmlをオプション設定することで出力される。
参考 : https://srz-zumix.blogspot.com/2012/03/google-test-jenkins.html

これで↓のような出力が得られる。

カバレッジをレポートするプラグイン(Cobertuna)

カバレッジをレポートするにはlcovの出力結果をxmlに変換する必要がある。
カバレッジ のセクションでlocvのインストールとCMakeの設定は済。
xmlへの変換はlcov_cobertura.pyが必要となる。
wget https://raw.githubusercontent.com/eriwen/lcov-to-cobertura-xml/master/lcov_cobertura/lcov_cobertura.py
から落とせるが、今回はレポジトリ内の./toolにおいてあるファイルを使う。

lcov -c -d ./build -o coverage.info
lcov -r coverage.info */googletest/* test/* */c++/* -o coverageFiltered.info
./tool/lcov_cobertura.py coverageFiltered.info -b ./ -o coverage.xml

生成されたcoverage.xmlを設定する。

これで↓のような出力が得られる。

最終的なshellの内容

git clone https://github.com/azukibar0713/wsl-ci-env/
cd wsl-ci-env
mkdir build
cd build
cmake ..
make
./test/TestSample1 --gtest_output=xml:test_result.xml
cd ..
lcov -c -d ./build -o coverage.info --gcov-tool `pwd`/tool/llvm-gcov.sh
lcov -r coverage.info */googletest/* test/* */c++/* -o coverageFiltered.info
./tool/lcov_cobertura.py coverageFiltered.info -b ./ -o coverage.xml
