以前に「OCIでプライベート・サブネットに存在するデータベースに、ロード・バランサを使ってインターネットから接続してみた」という記事を書きましたが、同じことがネットワーク・ロード・バランサでもできるはずなので試してみました。
プライベート・サブネットに接続可能なデータベースが存在している前提で、以下に作成手順を記載していきます。
1.ロード・バランサの作成
まずは、ロード・バランサを作成します。

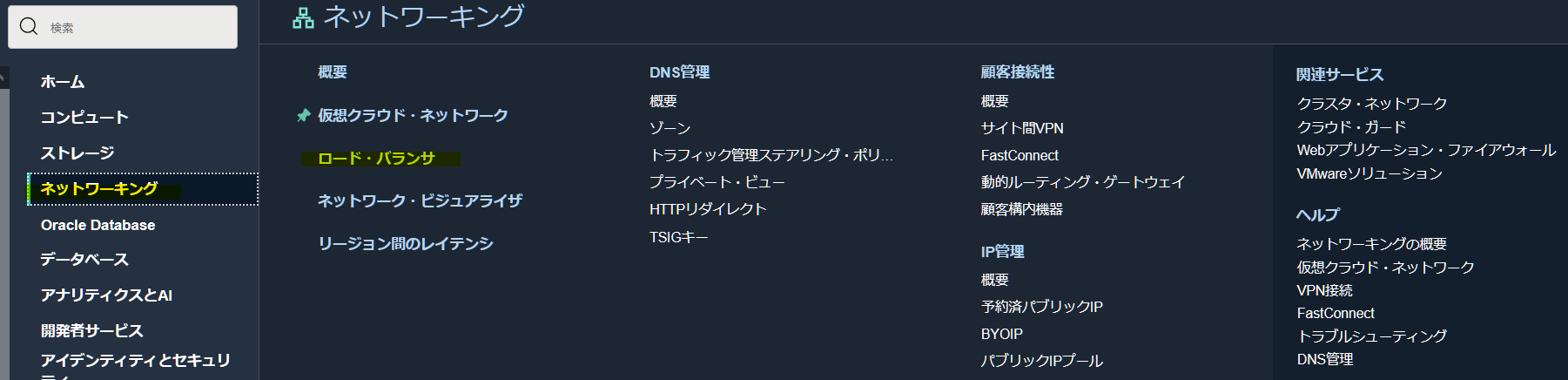

OCIコンソールの左上三本線メニューより「ネットワーキング＞ロード・バランサ」を選択します。
［ロード・バランサの作成］ボタンを押し、作成ウィザードを起動します。

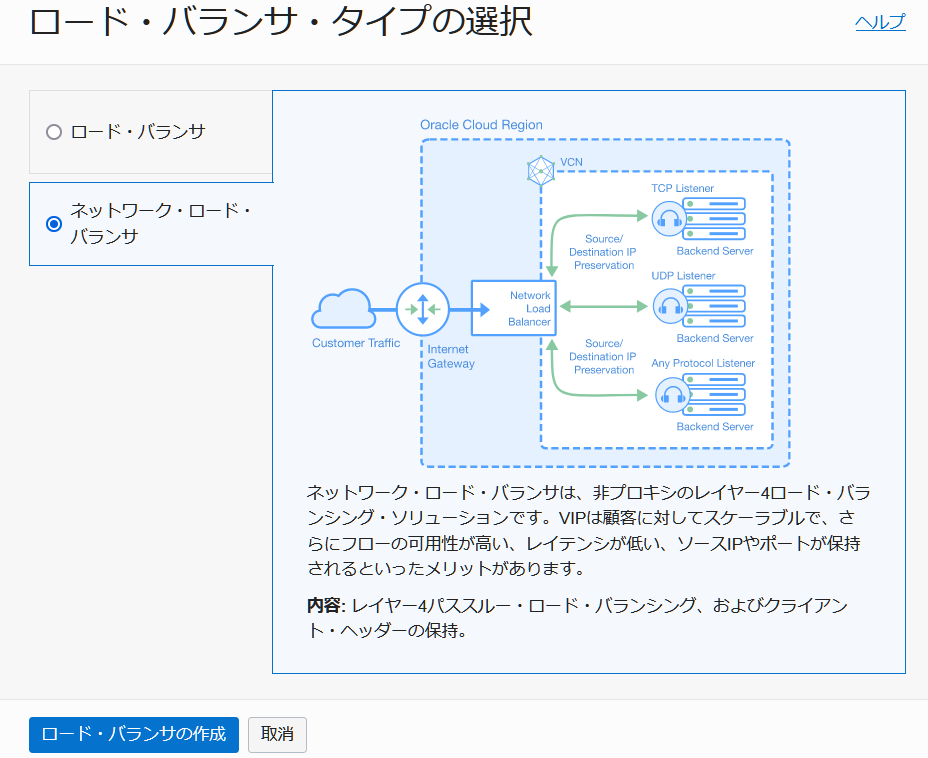

ロード・バランサ・タイプの選択画面では、「ネットワーク・ロード・バランサ」を選択し、［ロード・バランサの作成］ボタンを押します。

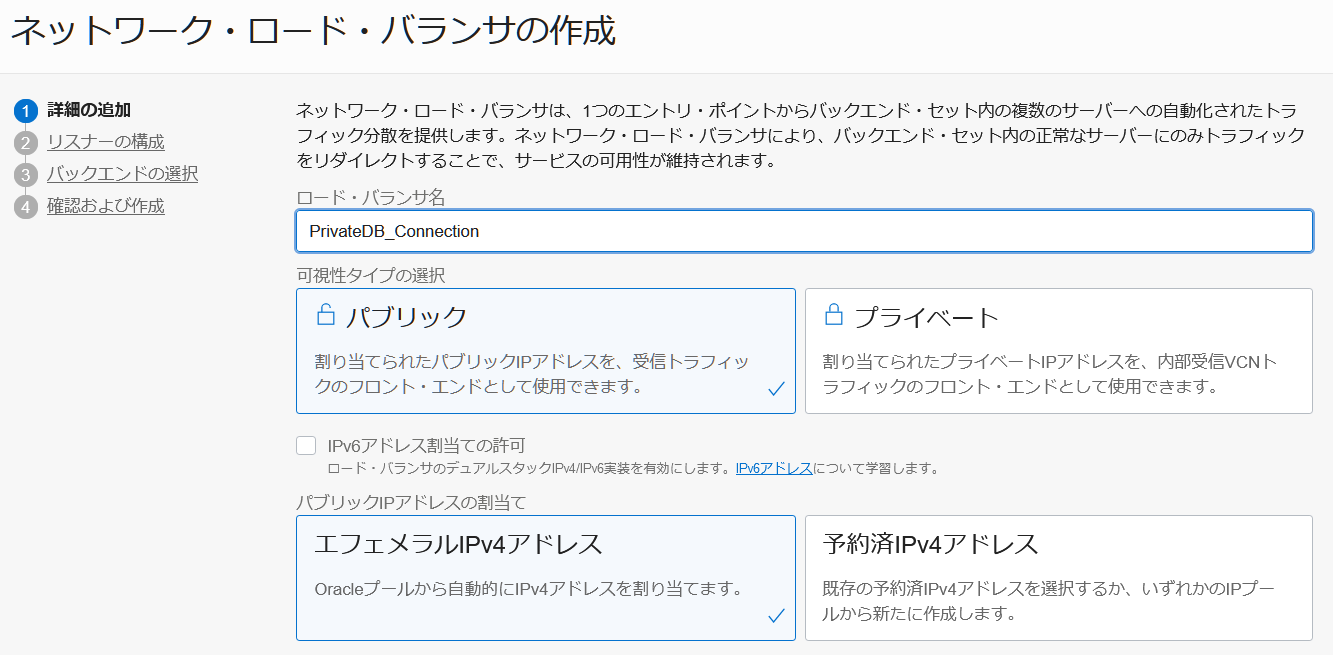

「詳細の追加」画面では、ロード・バランサ名、可視性タイプ、パブリックIPアドレスの割当てを設定します。
今回はインターネットからの接続に使用するため、可視性タイプを「パブリック」に設定する必要があります。

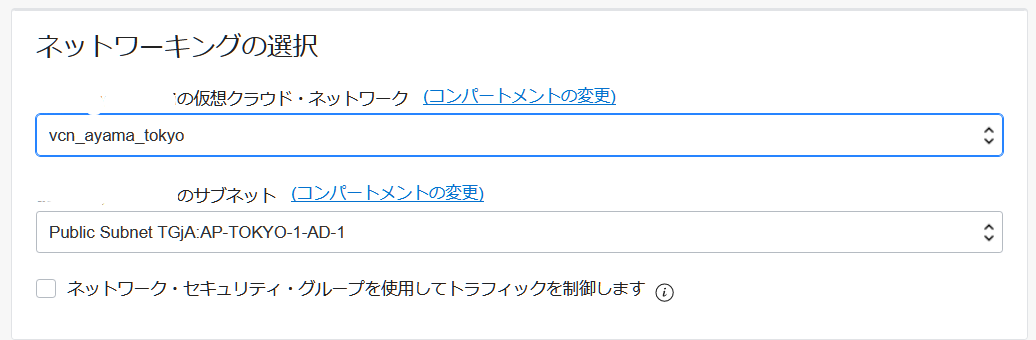

下にスクロールして、ロード・バランサの所属するネットワークを設定します。
［次］ボタンを押して、「リスナーの構成」画面に進みます。

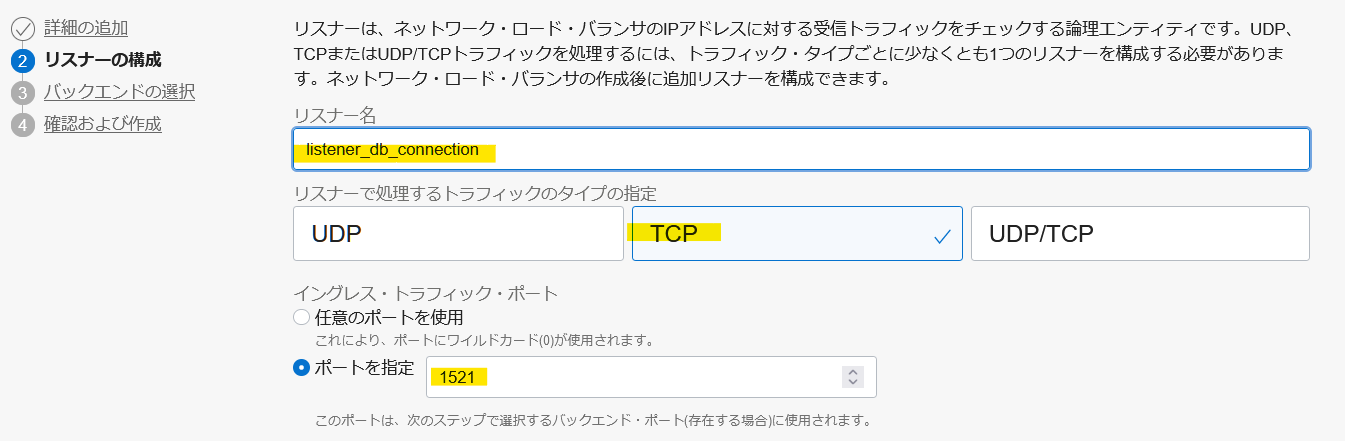

任意のリスナー名を設定し、「リスナーで処理するトラフィックのタイプ」は「TCP」を選択します。
「イングレス・トラフィック・ポート」には、データベースへの接続ポートを設定します。
例えば、DBCSへの接続ポートであれば、デフォルトそのままの場合は「1521」を設定します。
（Autonomous Databaseであれば「1522（場合によっては「1521」）」、MySQL Databaseの場合は「3306」です）
［次］ボタンを押して、「バックエンドの選択」画面に進みます。

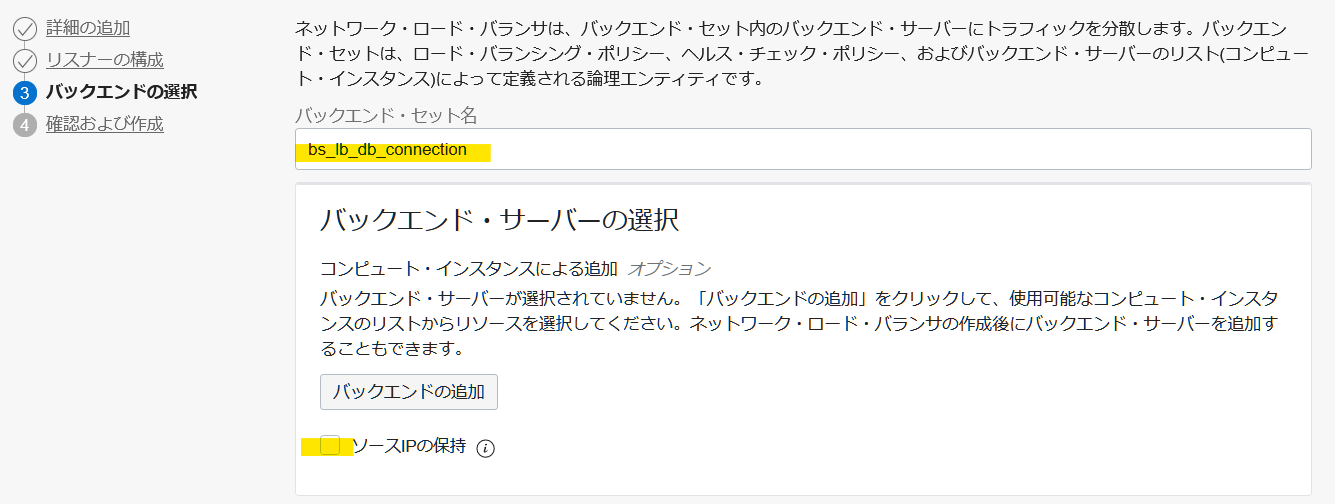

任意のバックエンド・サーバー名を設定します。
バックエンドの追加はここでは行わないでおきます。（あとで設定します）
「ソースIPの保持」チェックボックスはオフにしておきます。

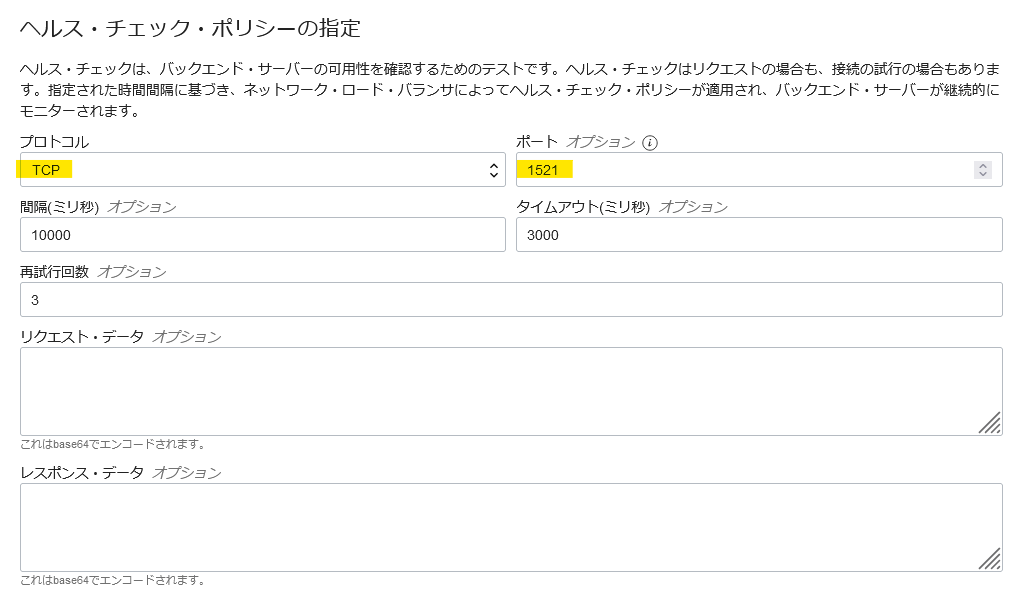

下にスクロールして、ヘルスチェック・ポリシーを設定します。
プロトコルは「TCP」を選択し、ポートは前画面で設定したデータベースへの接続ポートを設定します。

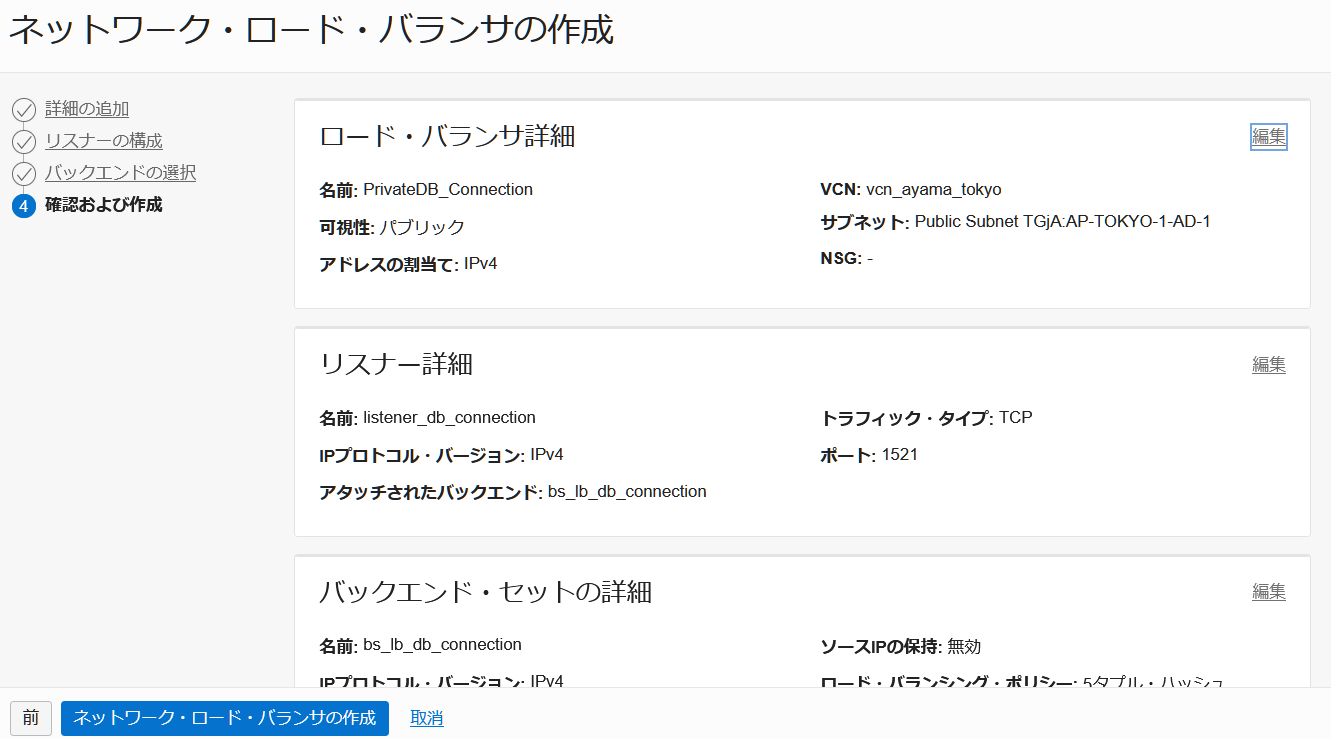

［次］ボタンを押して、設定内容を確認し、問題なければ［ネットワーク・ロード・バランサの作成］ボタンを押します。

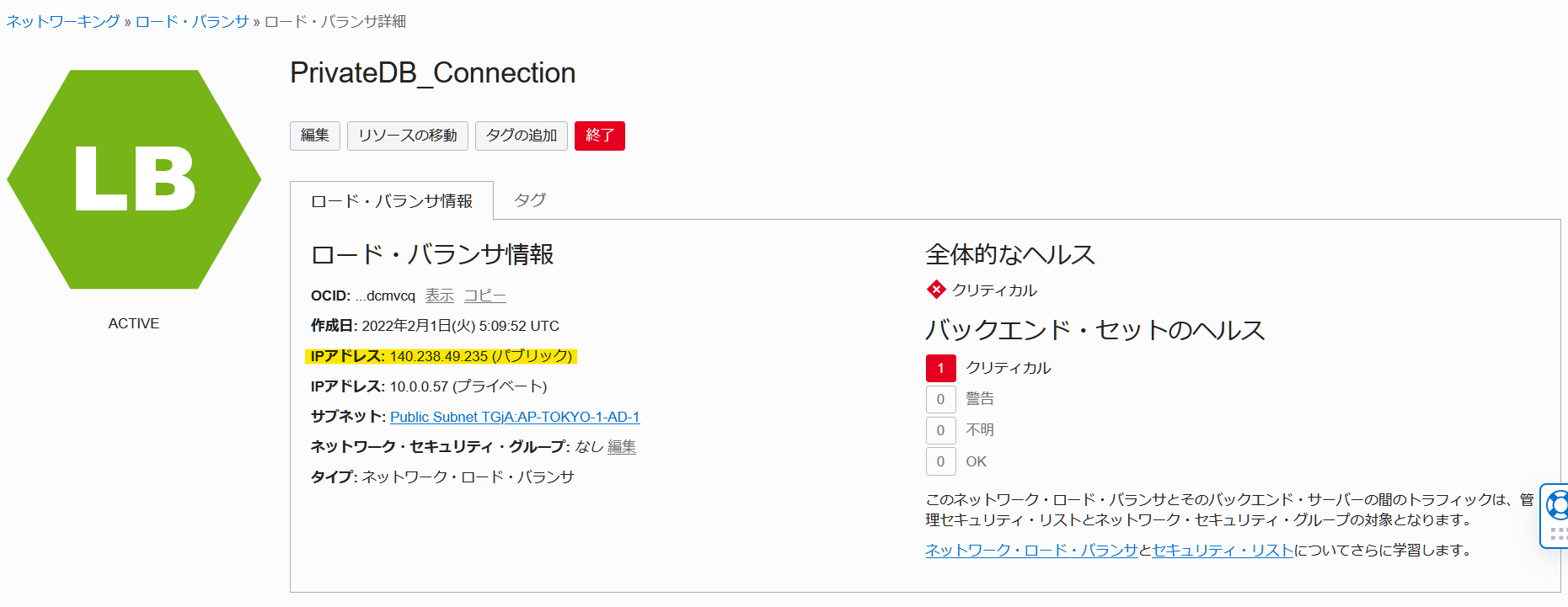

しばらくすると、ネットワーク・ロード・バランサが作成され、Active状態となります。
あとで利用するので、画面上の「IPアドレス（パブリック）」を控えておきます。
2.バックエンド・サーバーの追加
バックエンド・セットにデータベース・サーバーを追加します。

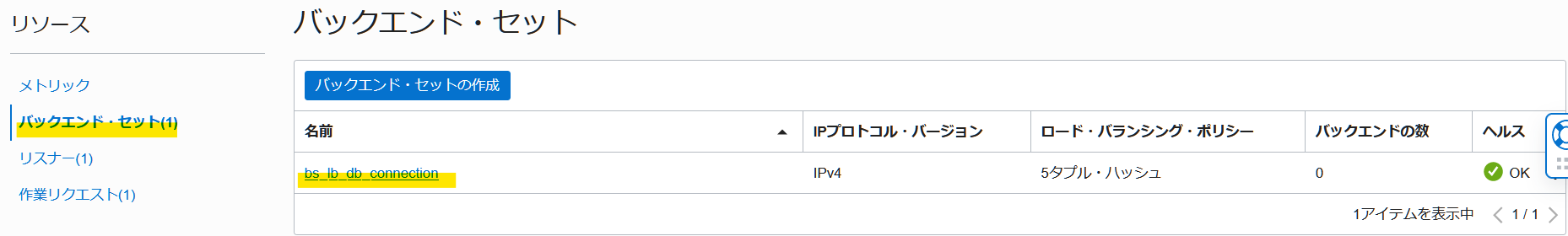

ロード・バランサ詳細画面の左下にあるリソース・メニューから「バックエンド・セット」を選択し、先ほど作成したバックエンド・セットを選択します。
バックエンド・セットの詳細画面の左下にあるリソース・メニューから「バックエンド」を選択し、「バックエンドの追加」ボタンを押します。

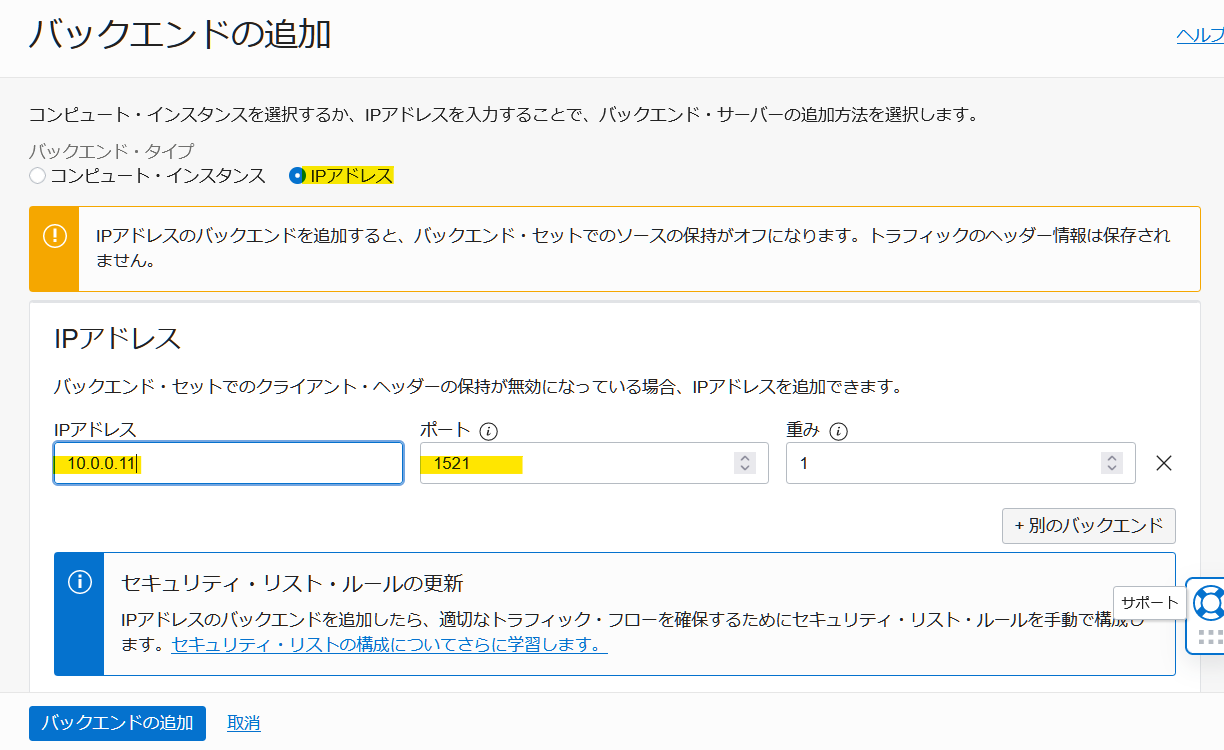

バックエンドの追加画面で、バックエンド・タイプとして「IPアドレス」を選択し、データベースのプライベートIPとポートを設定します。（ポートにはデータベースへの接続ポートを設定します）
［バックエンドの追加］ボタンを押すと、「作業リクエスト送信済」のダイアログが表示され、しばらく待つとステータスが「送信済み」から「成功」に変わります。
3.セキュリティ・ルールの追加
最後に、ロード・バランサへの接続を許可するよう、セキュリティ・リストにルールを追加します。
左上三本線メニューより「ネットワーキング＞仮想クラウド・ネットワーク」を選択します。
仮想クラウド・ネットワーク（以下、VCN）が一覧表示されるので、ロード・バランサを作成したVCNを選択します。
VCNの詳細画面が表示され、画面下部にサブネットの一覧が表示されます。
一覧より、ロード・バランサを作成したパブリック・サブネットを選択します。
サブネットの詳細画面が表示され、画面下部にセキュリティ・リストの一覧が表示されます。
一覧より、データベース接続ポートの設定を行うセキュリティ・リストを選択します。（デフォルトでは「Default Security List for VCN名」になっています）
ようやく、設定画面にたどり着きました....
新しいルールを追加するため、［イングレス・ルールの追加］ボタンを押します。

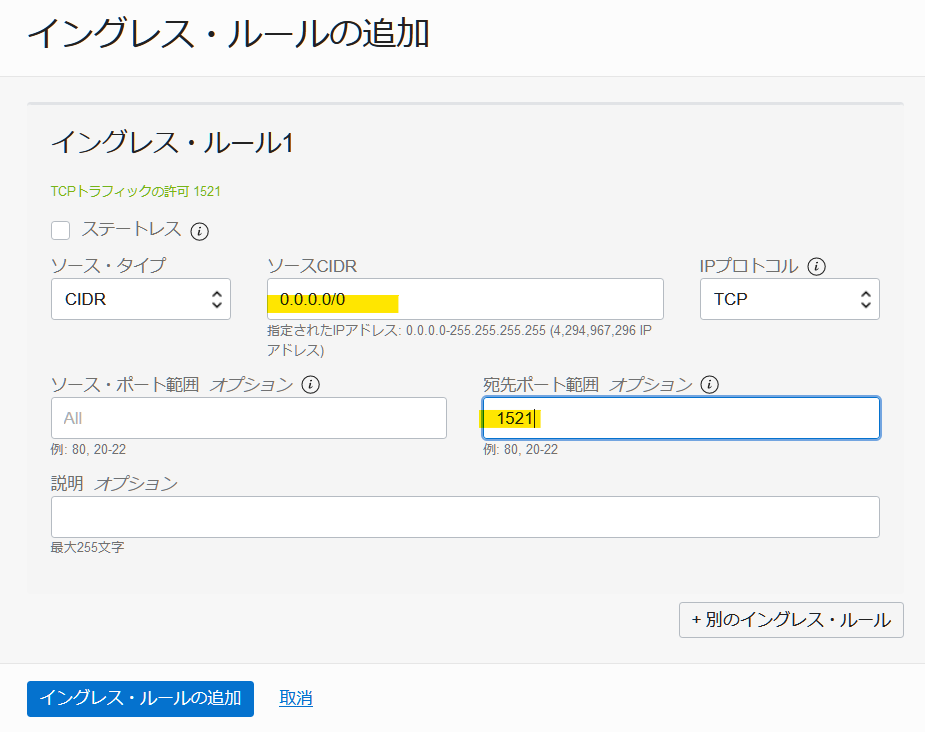

イングレス・ルールの追加画面で、接続元のCIDRと接続ポートを指定して、［イングレス・ルールの追加］ボタンを押します。
今回は検証のため、接続元のCIDRを「0.0.0.0/0」としていますが、本来は実環境に合わせて、接続元のCIDRに絞って設定することをおすすめします。
4.接続テスト
手順1.ロード・バランサの作成の最後に控えておいた、ロード・バランサのIPアドレス（パブリック）を使って、インターネットからデータベースに接続してみます。
Oracle Databaseであれば、tnsnames.oraのHOSTをロード・バランサのIPアドレスに置き換えます。
SQL*Plusで接続してみると、インターネットからプライベート・サブネットのデータベースに接続できることが確認できます。
C:\OracleClient>sqlplus orauser/xxxxxxxx@privatedb
SQL*Plus: Release 18.0.0.0.0 - Production on 火 2月 1 21:21:47 2022
Version 18.5.0.0.0
Copyright (c) 1982, 2018, Oracle. All rights reserved.
Oracle Database 19c Standard Edition 2 Release 19.0.0.0.0 - Production
Version 19.5.0.0.0
に接続されました。
SQL>
注意点
ネットワーク・ロード・バランサには、TCPフローの場合は6分の Connections Idle Timeout が設定されています。（マニュアルの記載はこちらになります。）
6分間操作がないと、ORA-03113となりますので、注意が必要です。
また、回避方法として、こちらの記事もご参照ください。
