【第2回】HULFT8 配信設定・集信設定・配信テスト(Linux)

Last updated at Posted at 2022-06-23

はじめに

前回はHULFT8の導入を行いました。
今回は実際に配信設定・集信設定・配信テストを行っていきます。

環境

  • Oracle Linux 8.5
  • HULFT8 Cipher OP(AES) Linux / 8.5.1

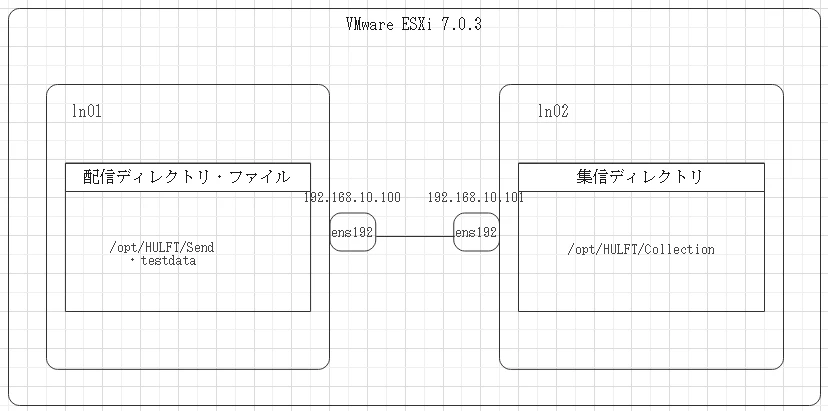

構成


1.hosts設定

hosts編集
[root@ln01 ~]# vi /etc/hosts
host設定
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
192.168.10.100 ln01
192.168.10.101 ln02
名前解決確認
[root@ln01 ~]# ping -c 3 ln02
PING ln02 (192.168.10.101) 56(84) bytes of data.
64 bytes from ln02 (192.168.10.101): icmp_seq=1 ttl=64 time=0.324 ms
64 bytes from ln02 (192.168.10.101): icmp_seq=2 ttl=64 time=0.372 ms
64 bytes from ln02 (192.168.10.101): icmp_seq=3 ttl=64 time=0.255 ms

--- ln02 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2032ms
rtt min/avg/max/mdev = 0.255/0.317/0.372/0.048 ms
[root@ln01 ~]#
[root@ln01 ~]#

2.配信設定 (配信ホストで実施)

初めに、配信するホストでの設定を行っていきましょう。

2.1詳細ホスト情報設定

配信設定
[root@ln01 ~]# utladmin

下記画面が表示されるので、"6.システム管理"を選択


   HULFT8 for                 <<処理選択メニュー>>          ESC ：終了
     Linux-Enterprise                                       TAB ：項目移動
   Ver.08.05.01
                               １．配信状況照会

                               ２．集信状況照会

                               ３．要求状態確認

                               ４．転送状況一覧

                               ５．再配信待ち状況一覧

                               ６．システム管理

                               区分        ===>  F   F：ファイルＩＤ別
                                                     H：ホスト名別
   ファイルＩＤまたはホスト名                        ※省略時は、ファイルＩＤ別

下記画面が表示されます。"4.詳細ホスト情報"にカーソルを合わせ、対向ホスト名を入力。

システム管理メニュー
                           <<システム管理メニュー>>         ESC ：前画面


                             １．配信管理情報

                             ２．集信管理情報

                             ３．ジョブ起動情報

                             ４．詳細ホスト情報　　　　　　★ここにカーソルを合わせる

                             ５．転送グループ情報

                             ６．フォーマット情報

                             ７．マルチフォーマット情報

                             ８．ファイルトリガ情報

                             ９．システム動作環境設定
   ＩＤまたはホスト名
        ln02

下記画面が表示されます。今回は下記のようにデフォルトのままです。

詳細ホスト情報画面①

 詳細ホスト情報 新規登録       Ctr+p：詳細ホスト情報複写    ESC   ：キャンセル
                               Ctr+d：詳細ホスト情報削除    TAB   ：項目移動
                               Ctr+s：次画面
 ホスト名：ln02
 ホスト種            : U (H:汎用機  U:UNIX  N:WindowsNT  W:Windows
                          A:AS/400  K:富士通K)
 転送コードセット    : 8 (S:SHIFT-JIS  E:EUC-JP  8:UTF-8  J:JEF  I:IBM漢字
                          K:KEIS  N:NEC  G:GB18030  C:IBM簡体字)
 日本語規格          : 1 (0:78JIS  1:83JIS)
 集信ポートNo.       : 30000
 要求受付ポートNo.   : 31000
 接続形態            : L (L:LAN)
 HULFT7通信モード    : N (Y:有効  N:無効)
 ホスト別配信多重度  : 0






 コメント :

"Ctr+s"を押下し、次の画面へ推移。ここもデフォルトのまま、"Enter"を押下し保存する。

詳細ホスト情報画面②

 詳細ホスト情報 新規登録       Ctr+s：前画面                ESC   ：キャンセル
                                                            TAB   ：項目移動

 ホスト名：ln02

                        <<PROXYサーバ>>
 PROXYサーバ名

 PROXYポートNo.   :

                        <<セキュリティ関連設定情報>>
 送信要求・再送要求受付許可         : Y (Y: 許可する  N: 拒否する )
 集信後ジョブ結果参照要求受付許可   : Y (Y: 許可する  N: 拒否する )
 ジョブ実行結果通知受付許可         : Y (Y: 許可する  N: 拒否する )
 リモートジョブ実行受付許可         : Y (Y: 許可する  N: 拒否する )
 簡易転送受付許可                  : N (Y: 許可する  N: 拒否する )
 ユーザの通知                      : N (Y: 通知する  N: 通知しない)



 コメント :

下記画面が表示されます。"ESC"を押下し、システム管理メニューの画面へ戻ります。

登録された詳細ホスト情報一覧

 詳細ホスト情報一覧                                         ESC ：前画面
                                                            ↑↓：スクロール
 ホスト名                                                         000001/000001
     ln02


 ホスト名 ホスト種 転送コードセット 集信ポートNo.  要求受付ポートNo. 接続形態
 -----------------------------------------------------------------------------
 ln02      UNIX      UTF-8         30000          31000              LAN

2.2転送グループ情報設定

"5.転送グループ情報"にカーソルを合わせ、"適当な転送グループ名"を入力します。
※対向のHULFTから配信要求をしない場合は、お互いのノードで転送グループ名を揃える必要はありません。

システム管理メニュー

                           <<システム管理メニュー>>         ESC ：前画面


                             １．配信管理情報

                             ２．集信管理情報

                             ３．ジョブ起動情報

                             ４．詳細ホスト情報

                             ５．転送グループ情報　　　　　　★ここにカーソルを合わせる

                             ６．フォーマット情報

                             ７．マルチフォーマット情報

                             ８．ファイルトリガ情報

                             ９．システム動作環境設定
   ＩＤまたはホスト名
        GRP1

"ホスト名"の欄に、対向の配信先ホスト名を入力し、"Enter"を押下し保存します。

転送グループID設定

 転送グループ情報 新規登録     Ctr+p：転送グループ情報複写  ESC ：キャンセル
                               Ctr+d：転送グループ情報削除  TAB ：項目移動

 転送グループＩＤ:  GRP1
 コメント :

 ホスト名
 ->  ln02
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->

下記画面が表示されます。"ESC"を押下し、システム管理メニューの画面へ戻ります。

登録された転送グループ情報一覧

 転送グループ情報一覧                                       ESC ：前画面
                                                            ↑↓：スクロール
                                                                  000001/000001
 転送グループＩＤ： GRP1

 転送グループＩＤ                         コメント
 -----------------------------------------------------------------------------
 GRP1

2.3配信管理情報設定

"1.配信管理情報"にカーソルを合わせ、"適当なFILEID"を入力します。
※FILEIDとは、実際のファイルとHULFTでの配信ファイルを結びつけるものです。

システム管理メニュー

                           <<システム管理メニュー>>         ESC ：前画面


                             １．配信管理情報　　　　　　★ここにカーソルを合わせる

                             ２．集信管理情報

                             ３．ジョブ起動情報

                             ４．詳細ホスト情報

                             ５．転送グループ情報

                             ６．フォーマット情報

                             ７．マルチフォーマット情報

                             ８．ファイルトリガ情報

                             ９．システム動作環境設定
   ＩＤまたはホスト名
        FILE1

詳しく書くと長くなるので、今回は下記のように設定します。


 配信管理情報 更新                    Ctr+p：管理情報複写   ESC ：キャンセル
                                      Ctr+d：管理情報削除   TAB ：項目移動
                                      Ctr+s：次画面
 ファイルＩＤ      :  FILE1

 配信ファイル名    :  /opt/HULFT/Send/testdata
 転送タイプ        :  B (F:FORMAT   B:BINARY   T:TEXT     M:MULTI-FMT)
 M/フォーマットＩＤ:
 圧縮方式          :  N (N:圧縮なし 1:横圧縮   2:縦横圧縮  3:DEFLATE圧縮)
 圧縮単位          :  0
 DEFLATEレベル     :    (S:圧縮速度優先  D:標準  C:圧縮率優先)
 コード変換        :  N (S:配信側   R:集信側   N:無変換)
 EBCDICセット      :  0 (0:AUT A:KN B:AL C:AC D:AP E:LOW F:EX G:NEC H:KX
                         I:CNX V:U1 W:U2 X:U3)
 配信ファイルの扱い:  K (K:保存  C:クリア  D:削除  L:ロック)
 転送グループＩＤ  :  GRP1
 配信前ジョブＩＤ  :
 正常時ジョブＩＤ  :
 異常時ジョブＩＤ  :

 コメント :

"Ctr+s"を押下し、次の画面へ推移。ここでは、下記のように設定し"Enter"で保存。

配信管理情報画面②

 配信管理情報 更新                    Ctr+s：前画面         ESC ：キャンセル
                                                            TAB ：項目移動

 ファイルＩＤ      :  FILE1

 連携ＤＢＩＤ      :

 転送間隔          :  0            転送優先度        :  50
 転送ブロック長    :  0            転送ブロック数    :  0

 シフトコードの扱い:  Y (Y:付加する N:付加しない)

 暗号キー  :







 コメント :

下記画面が表示されます。"ESC"を押下し、システム管理メニューの画面へ戻ります。

登録された配信管理情報一覧

 配信管理情報一覧                        Ctr+u：配信要求    ESC ：前画面
                                                            ↑↓：スクロール
                                                                  000001/000001
 ファイルID    ： FILE1
 転送グループID：

 ファイルID  転送タイプ  転送グループID               コメント
 ------------------------------------------------------------------------------
 FILE1          BNR

これで、配信ホストの設定は完了です。
"ESC"を2回押下し、utladminの画面から抜けて下さい。

3.集信設定 (集信ホストで実施)

次に、集信するホストでの設定を行っていきましょう。

3.1詳細ホスト情報設定

配信設定
[root@ln02 ~]# utladmin

下記画面が表示されるので、"6.システム管理"を選択


   HULFT8 for                 <<処理選択メニュー>>          ESC ：終了
     Linux-Enterprise                                       TAB ：項目移動
   Ver.08.05.01
                               １．配信状況照会

                               ２．集信状況照会

                               ３．要求状態確認

                               ４．転送状況一覧

                               ５．再配信待ち状況一覧

                               ６．システム管理

                               区分        ===>  F   F：ファイルＩＤ別
                                                     H：ホスト名別
   ファイルＩＤまたはホスト名                        ※省略時は、ファイルＩＤ別

下記画面が表示されます。"4.詳細ホスト情報"にカーソルを合わせ、対向ホスト名を入力。

システム管理メニュー
                           <<システム管理メニュー>>         ESC ：前画面


                             １．配信管理情報

                             ２．集信管理情報

                             ３．ジョブ起動情報

                             ４．詳細ホスト情報　　　　　　★ここにカーソルを合わせる

                             ５．転送グループ情報

                             ６．フォーマット情報

                             ７．マルチフォーマット情報

                             ８．ファイルトリガ情報

                             ９．システム動作環境設定
   ＩＤまたはホスト名
        ln01

下記画面が表示されます。今回は下記のようにデフォルトのままです。

詳細ホスト情報画面①

 詳細ホスト情報 新規登録       Ctr+p：詳細ホスト情報複写    ESC   ：キャンセル
                               Ctr+d：詳細ホスト情報削除    TAB   ：項目移動
                               Ctr+s：次画面
 ホスト名：ln01
 ホスト種            : U (H:汎用機  U:UNIX  N:WindowsNT  W:Windows
                          A:AS/400  K:富士通K)
 転送コードセット    : 8 (S:SHIFT-JIS  E:EUC-JP  8:UTF-8  J:JEF  I:IBM漢字
                          K:KEIS  N:NEC  G:GB18030  C:IBM簡体字)
 日本語規格          : 1 (0:78JIS  1:83JIS)
 集信ポートNo.       : 30000
 要求受付ポートNo.   : 31000
 接続形態            : L (L:LAN)
 HULFT7通信モード    : N (Y:有効  N:無効)
 ホスト別配信多重度  : 0






 コメント :

"Ctr+s"を押下し、次の画面へ推移。ここもデフォルトのまま、"Enter"を押下し保存する。

詳細ホスト情報画面②

 詳細ホスト情報 新規登録       Ctr+s：前画面                ESC   ：キャンセル
                                                            TAB   ：項目移動

 ホスト名：ln01

                        <<PROXYサーバ>>
 PROXYサーバ名

 PROXYポートNo.   :

                        <<セキュリティ関連設定情報>>
 送信要求・再送要求受付許可         : Y (Y: 許可する  N: 拒否する )
 集信後ジョブ結果参照要求受付許可   : Y (Y: 許可する  N: 拒否する )
 ジョブ実行結果通知受付許可         : Y (Y: 許可する  N: 拒否する )
 リモートジョブ実行受付許可         : Y (Y: 許可する  N: 拒否する )
 簡易転送受付許可                  : N (Y: 許可する  N: 拒否する )
 ユーザの通知                      : N (Y: 通知する  N: 通知しない)



 コメント :

下記画面が表示されます。"ESC"を押下し、システム管理メニューの画面へ戻ります。

登録された詳細ホスト情報一覧

 詳細ホスト情報一覧                                         ESC ：前画面
                                                            ↑↓：スクロール
 ホスト名                                                         000001/000001
     ln01


 ホスト名 ホスト種 転送コードセット 集信ポートNo.  要求受付ポートNo. 接続形態
 -----------------------------------------------------------------------------
 ln01      UNIX      UTF-8         30000          31000              LAN

3.2転送グループ情報設定

"5.転送グループ情報"にカーソルを合わせ、"適当な転送グループ名"を入力します。
※対向のHULFTから配信要求をしない場合は、お互いのノードで転送グループ名を揃える必要はありません。

システム管理メニュー

                           <<システム管理メニュー>>         ESC ：前画面


                             １．配信管理情報

                             ２．集信管理情報

                             ３．ジョブ起動情報

                             ４．詳細ホスト情報

                             ５．転送グループ情報　　　　　　★ここにカーソルを合わせる

                             ６．フォーマット情報

                             ７．マルチフォーマット情報

                             ８．ファイルトリガ情報

                             ９．システム動作環境設定
   ＩＤまたはホスト名
        GRP1

"ホスト名"の欄に、対向の配信先ホスト名を入力し、"Enter"を押下し保存します。

転送グループID設定

 転送グループ情報 新規登録     Ctr+p：転送グループ情報複写  ESC ：キャンセル
                               Ctr+d：転送グループ情報削除  TAB ：項目移動

 転送グループＩＤ:  GRP1
 コメント :

 ホスト名
 ->  ln01
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->
 ->

下記画面が表示されます。"ESC"を押下し、システム管理メニューの画面へ戻ります。

登録された転送グループ情報一覧

 転送グループ情報一覧                                       ESC ：前画面
                                                            ↑↓：スクロール
                                                                  000001/000001
 転送グループＩＤ： GRP1

 転送グループＩＤ                         コメント
 -----------------------------------------------------------------------------
 GRP1

3.3集信管理情報設定

"1.配信管理情報"にカーソルを合わせ、"適当なFILEID"を入力します。
※FILEIDとは、実際のファイルとHULFTでの配信ファイルを結びつけるものです。

システム管理メニュー

                           <<システム管理メニュー>>         ESC ：前画面


                             １．配信管理情報

                             ２．集信管理情報　　　　　　★ここにカーソルを合わせる

                             ３．ジョブ起動情報

                             ４．詳細ホスト情報

                             ５．転送グループ情報

                             ６．フォーマット情報

                             ７．マルチフォーマット情報

                             ８．ファイルトリガ情報

                             ９．システム動作環境設定
   ＩＤまたはホスト名
        FILE1

詳しく書くと長くなるので、今回は下記のように設定します。


 集信管理情報 更新                    Ctr+p：管理情報複写   ESC ：キャンセル
                                      Ctr+d：管理情報削除   TAB ：項目移動
                                      Ctr+s：次画面
 ファイルＩＤ      :  FILE1

 ファイル名        :  /opt/HULFT/Collection/testdata
 オーナー名        :  root              グループ名        : root
 パーミッション    :  読 み   書 き   実 行    0:権限無し  1:権限有り
        オーナー        1       1       0
        グループ        1       1       0
        その他          1       1       0
 登録モード        :  N (N:新規作成  R:置き換え  M:追加)
 異常時の処置      :  D (D:削除      K:保存      R:復元)
 集信形態          :  S (S:単一集信  M:複数集信)
 世代管理          :  N (N:無 Y:有)  世代管理数        :
 EBCDICセット      :  0 (0:AUT A:KN B:AL C:AC D:AP E:LOW F:EX G:NEC H:KX
                         I:CNX V:U1 W:U2 X:U3)
 正常時ジョブＩＤ  :
 異常時ジョブＩＤ  :

 コメント :

"Ctr+s"を押下し、次の画面へ推移。ここでは、下記のように設定し"Enter"で保存。
※配信ホストから配信要求をしない場合は、転送グループは設定不要のため、入力していません。

集信管理情報画面②

 集信管理情報 更新                    TAB ：項目移動        ESC ：キャンセル
                                                           Ctr+s：前画面

 ファイルＩＤ      :  FILE1

 集信完了通知      :  T (T:受信完了  J:正常時ジョブ完了)

 転送グループＩＤ  :

 データ検証        :  0 (0:しない 1:する)
 暗号キー  :









 コメント :

下記画面が表示されます。"ESC"を押下し、システム管理メニューの画面へ戻ります。

集信管理情報一覧

 集信管理情報一覧                        Ctr+u：送信要求    ESC ：前画面
                                                            ↑↓：スクロール
                                                                  000001/000001
 ファイルID    ： FILE1
 転送グループID：

 ファイルID  登録モード  転送グループID               コメント
 ------------------------------------------------------------------------------
 FILE1          NEW

これで、集信ホストの設定は完了です。
"ESC"を2回押下し、utladminの画面から抜けて下さい。

4.配信前準備 (配信ホストで実施)

4.1配信用ディレクトリ作成

配信用ディレクトリ作成
[root@ln01 ~]# mkdir /opt/HULFT/Send

4.2配信ファイル作成

配信ファイル作成
[root@ln01 ~]# cd /opt/HULFT/Send
[root@ln01 Send]#
[root@ln01 Send]# ll
合計 0
[root@ln01 Send]#
[root@ln01 Send]# dd if=/dev/zero of="testdata" bs=1G count=1
1+0 レコード入力
1+0 レコード出力
1073741824 bytes (1.1 GB, 1.0 GiB) copied, 2.70109 s, 398 MB/s
[root@ln01 Send]#
[root@ln01 Send]# ll
合計 1048576
-rw-r--r-- 1 root root 1073741824  6月 22 16:40 testdata
[root@ln01 Send]#

4.3プロセス起動

プロセス起動
[root@ln01 Send]# ps -ef |grep hul
root        2012    1897  0 16:46 pts/0    00:00:00 grep --color=auto hul
[root@ln01 Send]#
[root@ln01 Send]# hulsndd
[root@ln01 Send]# hulrcvd
[root@ln01 Send]# hulobsd
[root@ln01 Send]#
[root@ln01 Send]# ps -ef |grep hul
root        2014       1  0 16:47 pts/0    00:00:00 hulsndd
root        2016       1  0 16:47 pts/0    00:00:00 hulrcvd
root        2018       1  0 16:47 pts/0    00:00:00 hulobsd
root        2019    2018  0 16:47 pts/0    00:00:00 hulobsd
root        2021    1897  0 16:47 pts/0    00:00:00 grep --color=auto hul

5.集信前準備 (集信ホストで実施)

5.1集信ディレクトリ作成

集信ディレクトリ作成
[root@ln02 ~]# mkdir /opt/HULFT/Collection

5.2プロセス起動

プロセス起動
[root@ln02 ~]# ps -ef |grep hul
root        1962    1855  0 16:48 pts/0    00:00:00 grep --color=auto hul
[root@ln02 ~]#
[root@ln02 ~]# hulsndd
[root@ln02 ~]# hulrcvd
[root@ln02 ~]# hulobsd
[root@ln02 ~]#
[root@ln02 ~]# ps -ef |grep hul
root        1964       1  0 16:48 pts/0    00:00:00 hulsndd
root        1966       1  0 16:48 pts/0    00:00:00 hulrcvd
root        1968       1  0 16:49 pts/0    00:00:00 hulobsd
root        1969    1968  0 16:49 pts/0    00:00:00 hulobsd
root        1971    1855  0 16:49 pts/0    00:00:00 grep --color=auto hul

6.配信テスト

6.1配信の実施 (配信ホストで実施)

配信の実施
[root@ln01 Send]# utlsend -f FILE1

6.2配信確認 (配信ホストで実施)

STATUSが"0000-0000 "であれば正常に配信されています。

配信の実施
[root@ln01 Send]# utllist -s

FILEID    HOST NAME START DAY   START TIME END TIME   RECORDS  STATUS   CONNECT

FILE1     ln02      2022/06/22  16:54:24   16:54:27          1 0000-0000   LAN

[root@ln01 Send]#

6.3集信確認 (集信ホストで実施)

ファイルの確認
[root@ln02 Collection]# ll /opt/HULFT/Collection
合計 1048576
-rw-rw-rw- 1 root root 1073741824  6月 22 16:54 testdata
[root@ln02 Collection]#

STATUSが"0000-0000 "であれば正常に集信されています。

集信履歴確認
[root@ln02 Collection]# utllist -r

HOST NAME FILEID    START DAY   START TIME END TIME   RECORDS  STATUS   CONNECT

ln01      FILE1     2022/06/22  16:54:21   16:54:24          1 0000-0000   LAN

[root@ln02 Collection]#

おまけ

今回は通常の配信を行なっただけなので、暗号化通信の方法も次回記載します。


 配信詳細情報照会                       Ctr+s：次画面           ESC ：一覧画面


 ファイルＩＤ: FILE1
 集信ホスト名: ln02

     配信受付日時: 2022/06/22 16:54:24
     配信日時    : 2022/06/22 16:54:24 - 16:54:27
     完了コ－ド  : 0000-0000
     レコ－ド件数: 1                   データサイズ: 1073741824
     ファイル名  : /opt/HULFT/Send/testdata
     転送レ－ト  : 357913941 Byte/秒   接続形態    : LAN      IPバージョン: 4
     圧縮方式    : 圧縮なし            圧縮率      : ---
     コード変換側: 無変換
     転送ブロック長: 63712             転送ブロック数: 1
     処理識別子  : 0C02FF8A3BEC5BC913C8B79229920C8832
     転送識別子  :
               0C02FF8A3BEC5BC913C8B79229920C8832000100000000000000000000000000
     暗号化種別  : -   ★ここが"-"の場合は、暗号化配信されていない   連携ＤＢＩＤ:

     コメント    :

対向のHULFTが起動しているか確認するコマンドもあります。

・配信ホストから

[root@ln01 Send]# utlalivecheck -h ln02 -p 32000　★配信要求受付ポート(Default)
[root@ln01 Send]# utlalivecheck -h ln02 -p 30000　★集信ポート(Default)
[root@ln01 Send]# utlalivecheck -h ln02 -p 31000　★要求受付ポート(Default)

・集信ホストから

[root@ln02 Collection]# utlalivecheck -h ln02 -p 32000　★配信要求受付ポート(Default)
[root@ln02 Collection]# utlalivecheck -h ln02 -p 30000　★集信ポート(Default)
[root@ln02 Collection]# utlalivecheck -h ln02 -p 31000　★要求受付ポート(Default)

おわりに

次回は、下記について記載していきます。
・暗号化配信
・ファイルトリガー配信

4
2
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
4
2

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
