GKEのデプロイ時に中の人がやってることを絵にしてみた

GKEを触り始めて日が浅いですが、ちょっとだけ、GKE とか Kubernetes の仕組みに興味を持ちました。
でも、文字だけだと、イメージしづらい！
、、、というわけで、以下の公式チュートリアルに沿って、実際にどんな動きをしているか、というのを自分なりに絵にしてみました。
チュートリアル：コンテナ化されたウェブアプリのデプロイ

ここ違うよ！とかあったらぜひご指摘いただけたら嬉しいです！

前提

Container Registry にコンテナがUPされていること
　→実際にGKEにデプロイされるタイミングでどんなことが起こっているか、をわかりやすくしたかっただけなので。実際にローカルのコンテナから動かしてみたい、という方はチュートリアルをご参照くださいませ。

コマンドに関してある程度の知識があればなおOK
　→ぶっちゃけ、あんまり知らなくてもいいのですけど、説明があっさりしているところもあるかと思いますので、簡単に何やってるかわかると読みやすいかも。。。（詳細は上記チュートリアルを参考にしていただけるといいかもです。

1. クラスタの作成

$ gcloud container clusters create hello-cluster --num-nodes=3

gcloud　：　GKEが実行するコマンドで、クラスタの操作を行います。
　　　　　　　（ここではクラスタ作成）
--num-nodes：作成するノードの数を設定するオプション。

ノードは、GCEインスタンス として作成されます。
クラスタが作成されると、ノードの他にクラスタマスターも作成されます。
クラスタマスターについては、公式に以下の通りに記載されています。

クラスタは少なくとも 1 つのクラスタ マスターと、ノードと呼ばれる複数のワーカーマシンで構成されます。
クラスタ マスター
クラスタ マスターは、Kubernetes API サーバー、スケジューラ、コアリソース コントローラといった Kubernetes コントロール プレーンのプロセスを実行します。マスターのライフサイクル管理は GKE が行い、クラスタの作成または削除のタイミングを管理します。クラスタ マスター上で実行される Kubernetes バージョンのアップグレードも、管理の対象に含まれます。アップグレードは GKE が自動的に行いますが、自動スケジュールに先立って手動でアップグレードすることもできます。

＜コマンドでやってること＞
①　GKE　：　クラスタ（クラスタマスター）の作成
②　GKE　：　クラスタ内に指定された数のノードを作成

ちなみに、以下のコマンドを実行すると、ノード分のGCEインスタンスが作成されていることが確認できます。

$ gcloud compute instances list
NAME                                          ZONE               MACHINE_TYPE   PREEMPTIBLE  INTERNAL_IP  EXTERNAL_IP     STATUS
gke-hello-cluster-default-pool-xxxxxxxx-96xs  us-central1-b      n1-standard-1               10.128.0.4   35.225.xxx.xxx  RUNNING
gke-hello-cluster-default-pool-xxxxxxxx-pctm  us-central1-b      n1-standard-1               10.128.0.3   35.223.xxx.xxx  RUNNING
gke-hello-cluster-default-pool-xxxxxxxx-r8dr  us-central1-b      n1-standard-1               10.128.0.2   35.193.xxx.xxx    RUNNING

2.アプリケーションのデプロイ

2-1.Deploymentの作成

下記の kubectl run コマンドを実行すると、Kubernetes がクラスタに hello-web という名前の Deployment を作成します。Deployment は、レプリカと呼ばれるアプリケーションの複数のコピーを管理し、クラスタ内の個々のノード上で実行するようにスケジューリングします。今回の場合、Deployment ではアプリケーションの 1 つのポッドのみが実行されます。

$ kubectl create deployment hello-web --image=gcr.io/${PROJECT_ID}/hello-app:v1

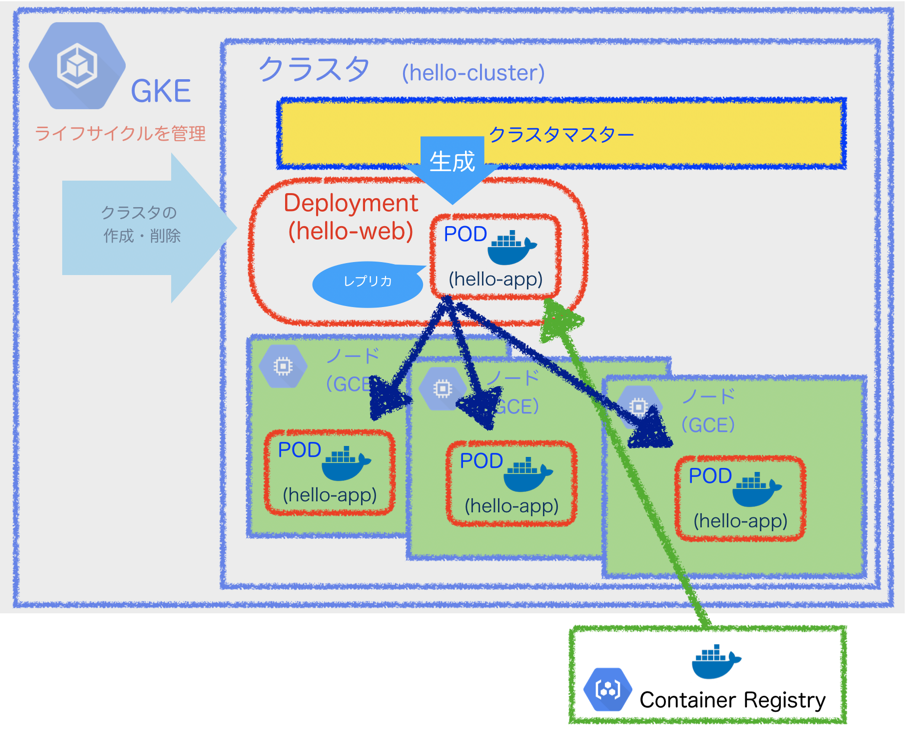

＜コマンドでやってること＞
①　クラスタマスター：　--imageにて指定された dockerイメージ を使って POD を作成
②　クラスタマスター：　①で作成した POD を利用して Deployment を作成
③　Deployment　：　POD を各ノードにばらまく

PODの管理はDeploymentの仕事になるんですね。

2-2.インターネットへの公開

デフォルトの状態だと、GKEで動作するコンテナは外部からアクセスできません。
理由はExternalIP（外部IP）が公開されていないから。
というわけで、以下のコマンドを実行します。

kubectl expose deployment hello-web --type=LoadBalancer --port 80 --target-port 8080

上記の kubectl expose コマンドは、アプリケーションのポッドにネットワーキングと IP サポートを提供する Service リソースを作成します。GKE は、アプリケーションの外部 IP とロードバランサ（課金対象）を作成します。
--port フラグには、フラグはロードバランサで構成されたポート番号を指定します。--target-port フラグには、hello-app コンテナがリッスンするポート番号を指定します。>

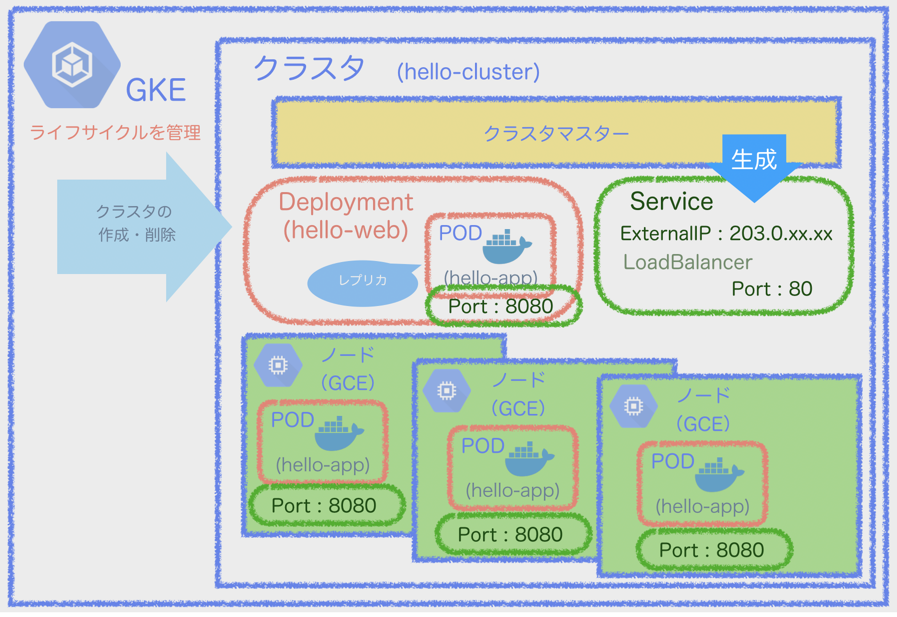

＜コマンドでやってること＞
①　クラスタマスター：Service の作成
②　GKE　：　ExternalIP を取得し、Service に設定
③　GKE　：　Service に LoadBalancer作成

作成したserviceの内容を確認したいときは以下のコマンドで。

$ kubectl get service
NAME         CLUSTER-IP      EXTERNAL-IP     PORT(S)          AGE
hello-web    10.3.251.122    203.0.xx.xx     80:30877/TCP     3d

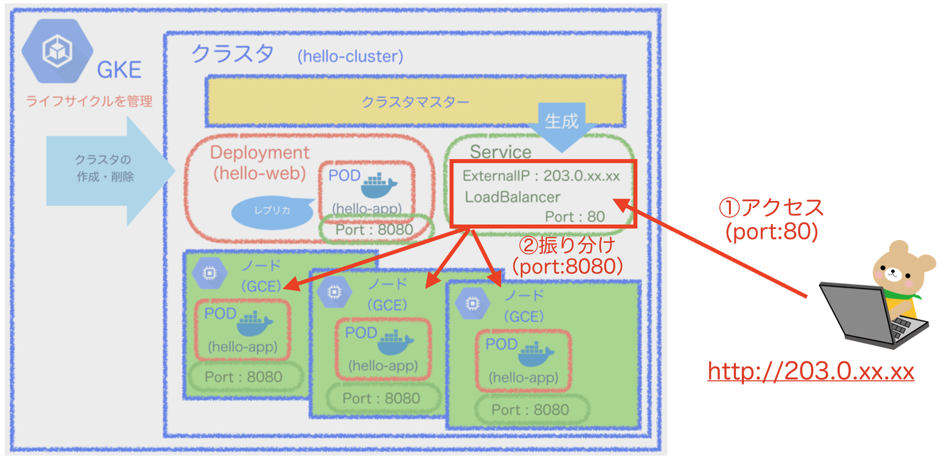

アクセスした場合はこんなイメージになるのかな？

①「http://302.0.xx.xx」 にアクセスする。
　→外部からのportは 80

②Serviceがリクエストの振り分けを行う。
　→クラスタ内部のアクセスportは 8080
　（podにてアクセスポートが８０８０に指定されている）

まとめ

というわけで、中でどんなことが行われているのか、を理解したくて、ドキュメント読みつつ絵にしてみたわけですが。

• 実はクラスタマスターが結構仕事している（GKEだけだとあまり意識しないけど）

• クラスタの作成とかクラスタに関するところはgcloudコマンドを使うけど、クラスタ内部の操作はクラスタマスターが実行するのでkubectlを使う

• 内部では Deployment と Service が仕事してる

• PODの管理はDeploymentの仕事

• ネットワーク周りはServiceの仕事

ってことが今回の「へぇ〜」でした。

ちなみに、実際のデプロイだと、Deployment、Service共にyamlを作成してそこから作成することが多そうです。

色々調べていくと奥が深そうですが、仕組みを知るとなんでこの時にこのコマンド？とか、挙動がおかしい時に「ここが怪しいかも」とあたりをつけたりできそうなので、いろんな動きを調べてみたいなーと思いました。

なので、「正確には〜」とか「ここ違う」のご指摘大歓迎です！！
