[Android] ConstraintLayoutでwrap_contentしつつ領域からはみ出さないようにする

実現したいレイアウト

スクリーンショット 2019-04-16 20.54.27.png

特に何の変哲もないレイアウトだが、これをConstraintLayoutで作るのに手こずった話。

素直なConstraintLayout実装

とりあえず上記のレイアウトを素直に作ると以下のようになる。

<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="70dp"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:background="#FFDDDD">

    <TextView
        android:id="@+id/title"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        android:text="販売価格"
        android:textSize="25dp"
        />

    <TextView
        android:id="@+id/price"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@id/title"
        android:layout_marginLeft="10dp"
        android:lines="1"
        app:autoSizeTextType="uniform"
        android:text="2,800"
        android:textSize="40dp"
        />

    <TextView
        android:id="@+id/yen"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintLeft_toRightOf="@+id/price"
        app:layout_constraintBaseline_toBaselineOf="@+id/price"
        android:gravity="bottom"
        android:text="円"
        android:textSize="20dp"
        />

    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        android:text="購入する"
        android:textSize="25dp"
        />

</androidx.constraintlayout.widget.ConstraintLayout>

問題点

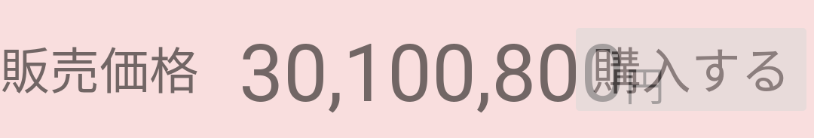

しかし、このレイアウトには問題があり、価格が大きくなるとボタンと価格が重なってしまう。
※分かりやすくするためボタンは半透明化
スクリーンショット 2019-04-16 21.01.00.png

解決方法

  1. 値段layout_constrainedWidthtrue にする
  2. の右端を購入するの左端につける
  3. 値段の右端をの左端に付ける
    <TextView
        android:id="@+id/price"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@id/title"
        app:layout_constraintRight_toLeftOf="@+id/yen"
        android:layout_marginLeft="10dp"
        android:lines="1"
        app:autoSizeTextType="uniform"
        android:text="2,811"
        app:layout_constrainedWidth="true"
        android:textSize="40dp"
        />

    <TextView
        android:id="@+id/yen"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintLeft_toRightOf="@+id/price"
        app:layout_constraintRight_toLeftOf="@+id/button"
        app:layout_constraintBaseline_toBaselineOf="@+id/price"
        android:gravity="bottom"
        android:text="円"
        android:textSize="20dp"
        />

layout_constrainedWidthtrue にすることで wrap_contentの中身が大きくても、Constraintをはみ出さないよう幅を制限できる。
また、layout_constrainedWidthを有効にするために、左右両端にConstraintをつける必要がある。

スクリーンショット 2019-04-17 17.51.06.png

これで価格がはみ出ることはなくなった。

位置調整

しかし、上の方法ではまだ問題があり、価格が短い場合は価格と円が左寄せにならなくなってしまう。

スクリーンショット 2019-04-17 17.52.18.png

これを調整するために以下の対応が必要になる。

  1. layout_constraintHorizontal_chainStyle="packed" を指定して価格と円をくっつける
  2. layout_constraintHorizontal_bias="0" を指定して左端によせる

layout_constraintHorizontal_chainStyle は双方向にConstraintで結ばれたView同士をくっつけるか、分散させるかを指定することができる。
これをpackedにすることで価格と円がくっつくが、標準では中央寄せになってしまうので、位置を左寄せにするため layout_constraintHorizontal_bias を0に設定する。

以下が最終的なレイアウトファイル。

<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="70dp"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:background="#FFDDDD">

    <TextView
        android:id="@+id/title"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        android:text="販売価格"
        android:textSize="25dp"
        />

    <TextView
        android:id="@+id/price"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@id/title"
        app:layout_constraintRight_toLeftOf="@+id/yen"
        android:layout_marginLeft="10dp"
        android:lines="1"
        app:autoSizeTextType="uniform"
        app:layout_constraintHorizontal_chainStyle="packed"
        app:layout_constraintHorizontal_bias="0"
        android:text="300"
        app:layout_constrainedWidth="true"
        android:textSize="40dp"
        />

    <TextView
        android:id="@+id/yen"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintLeft_toRightOf="@+id/price"
        app:layout_constraintRight_toLeftOf="@+id/button"
        app:layout_constraintBaseline_toBaselineOf="@+id/price"
        android:gravity="bottom"
        android:text="円"
        android:textSize="20dp"
        />

    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        android:text="購入する"
        android:textSize="25dp"
        />

</androidx.constraintlayout.widget.ConstraintLayout>
