OCI をFree Tier(Always Free)の範囲で触ってみる

はじめに

OCI の勉強がしたい、が、課金は嫌だ、ということで、
OCI Cloud Free Tier(Always Free クラウドサービス)の範囲で触れる箇所を触ってみる。

OCI Cloud Free Tierの詳細は下記。

最初の30日間の無料枠に加え、その後もAlways Free クラウドサービス として

• Compute VM * 2
• Automonous DB * 2

等が無料で利用可能。勉強用途で大変ありがたい。
OCIのアカウントを作成すると、最初は自動でFree Tierアカウントとなり、無料で使える箇所しか使えない安心設定になっている。
すでに最初の30日は過ぎてしまったため、Free Tierアカウントの範囲内でAlways Freeで使える箇所を試す。

VCN

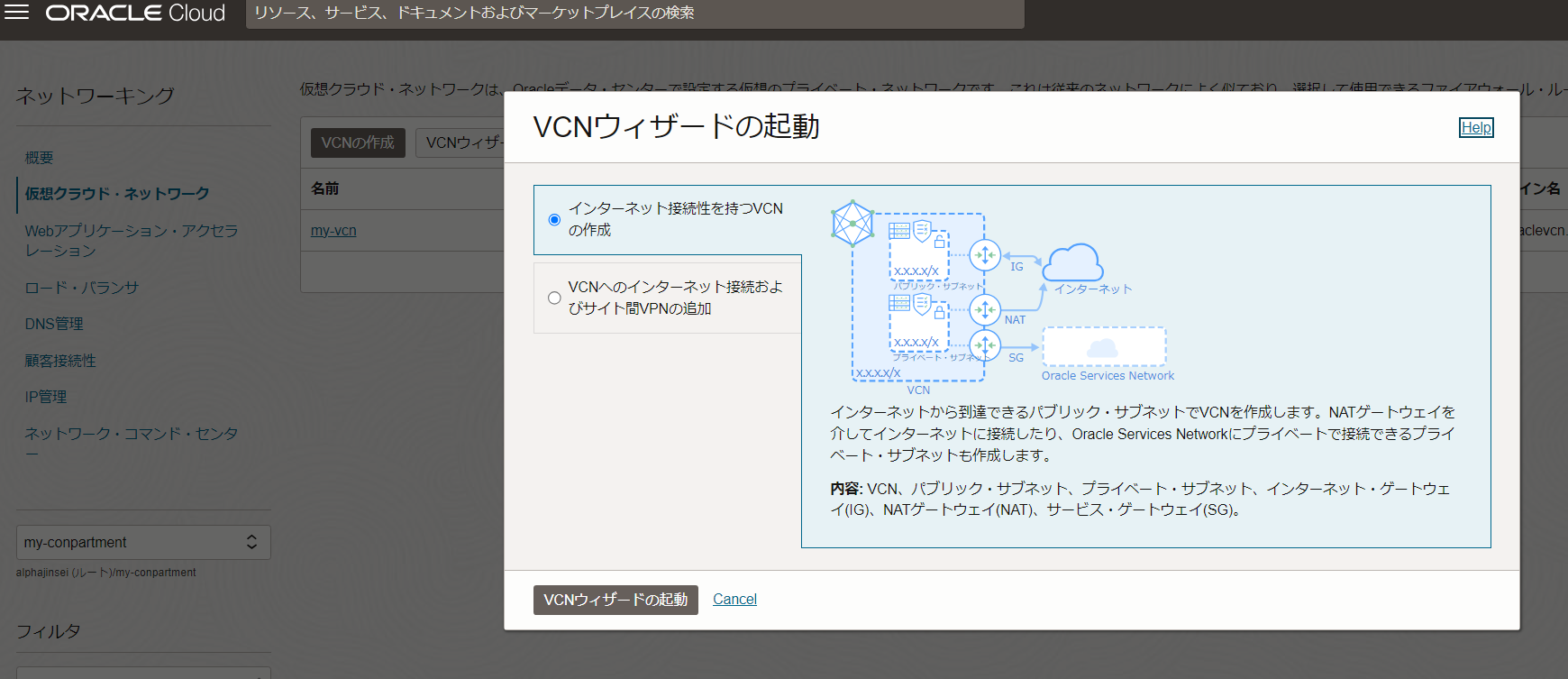

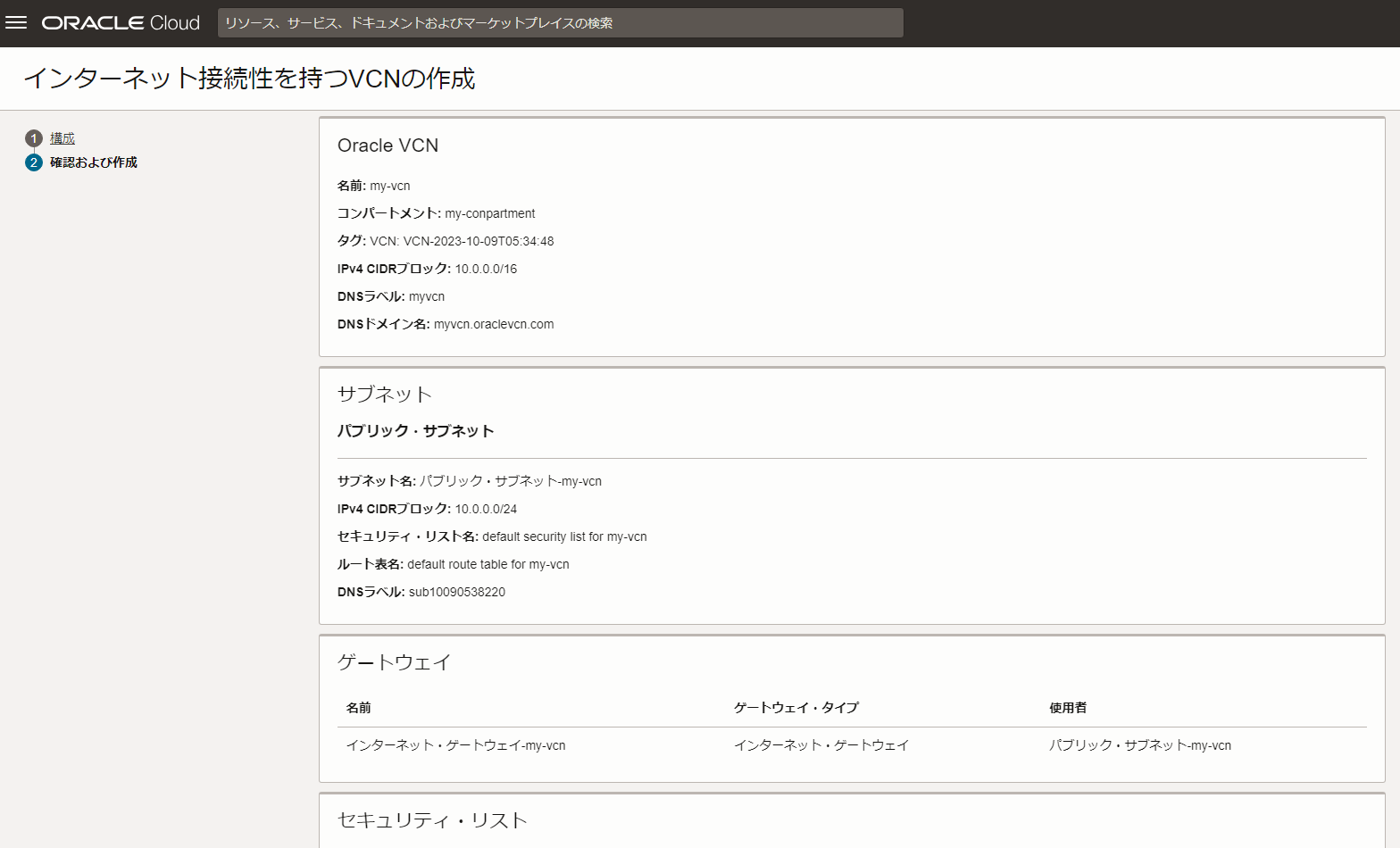

「VCNウィザードの起動」から作成。

VCN名：my-vcn、コンパートメントはあらかじめ作成したmy-compartmentとして後はデフォルトで作成。
デフォルトでは

• VCNのサブネット：10.0.0.0/16
• パブリックサブネット：10.0.0.0/24
• プライベートサブネット10.0.1.0/24

が設定される。

VCNウィザードの記載によれば、本来はインターネット・ゲートウェイ、NATゲートウェイ、サービスゲートウェイもセットで作成されるはずなのだが、always freeではインターネットゲートウェイしか作成されないようだ。後からサービスゲートウェイを個別に作成してみようともしてみたが、制限に引っかかってできなかった。

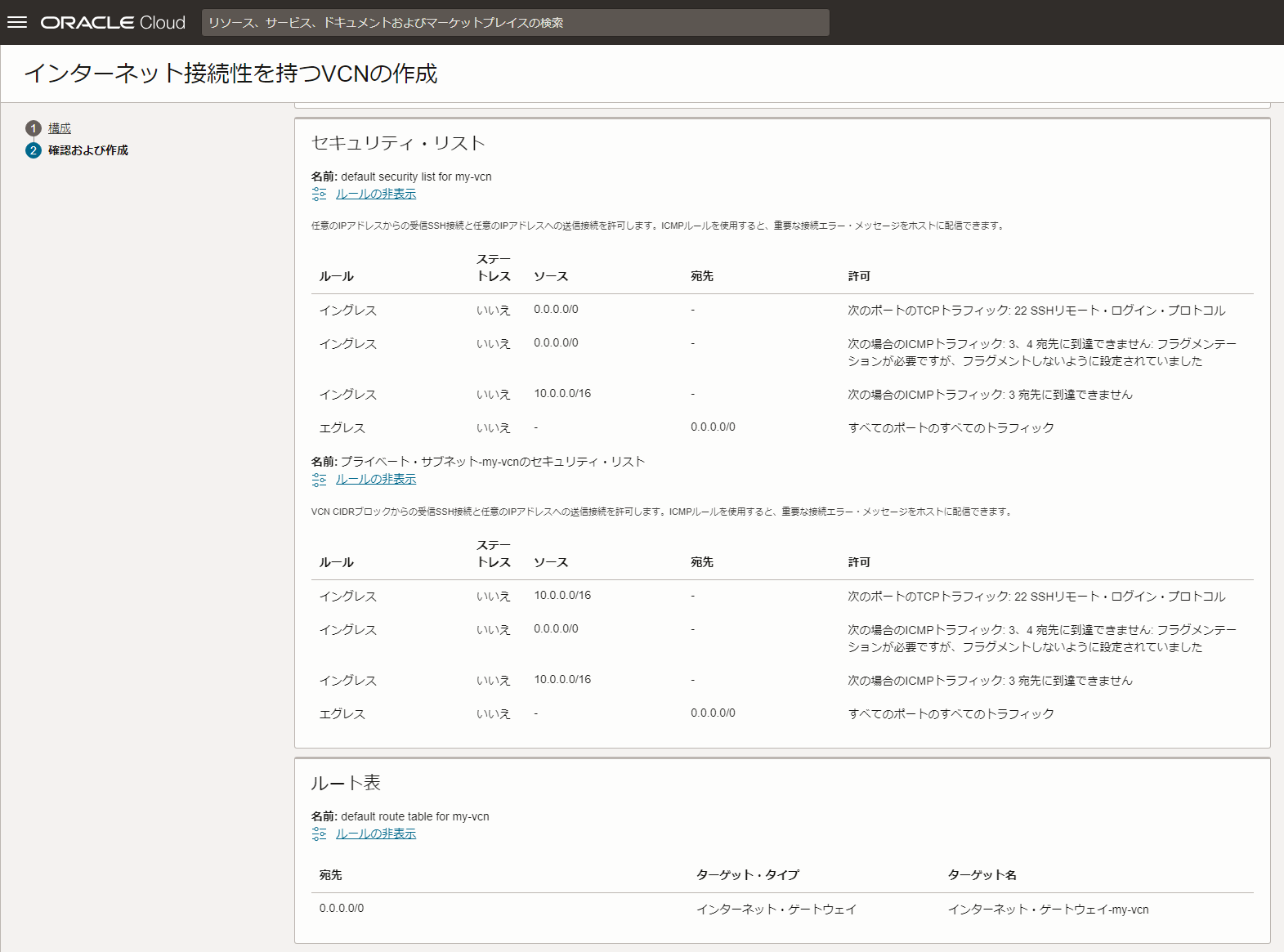

デフォルトのセキュリティリストはインターネットからのsshを受け入れる設定。後で自宅のIPからのみ許可、等に絞っておきたい。

Compute VM

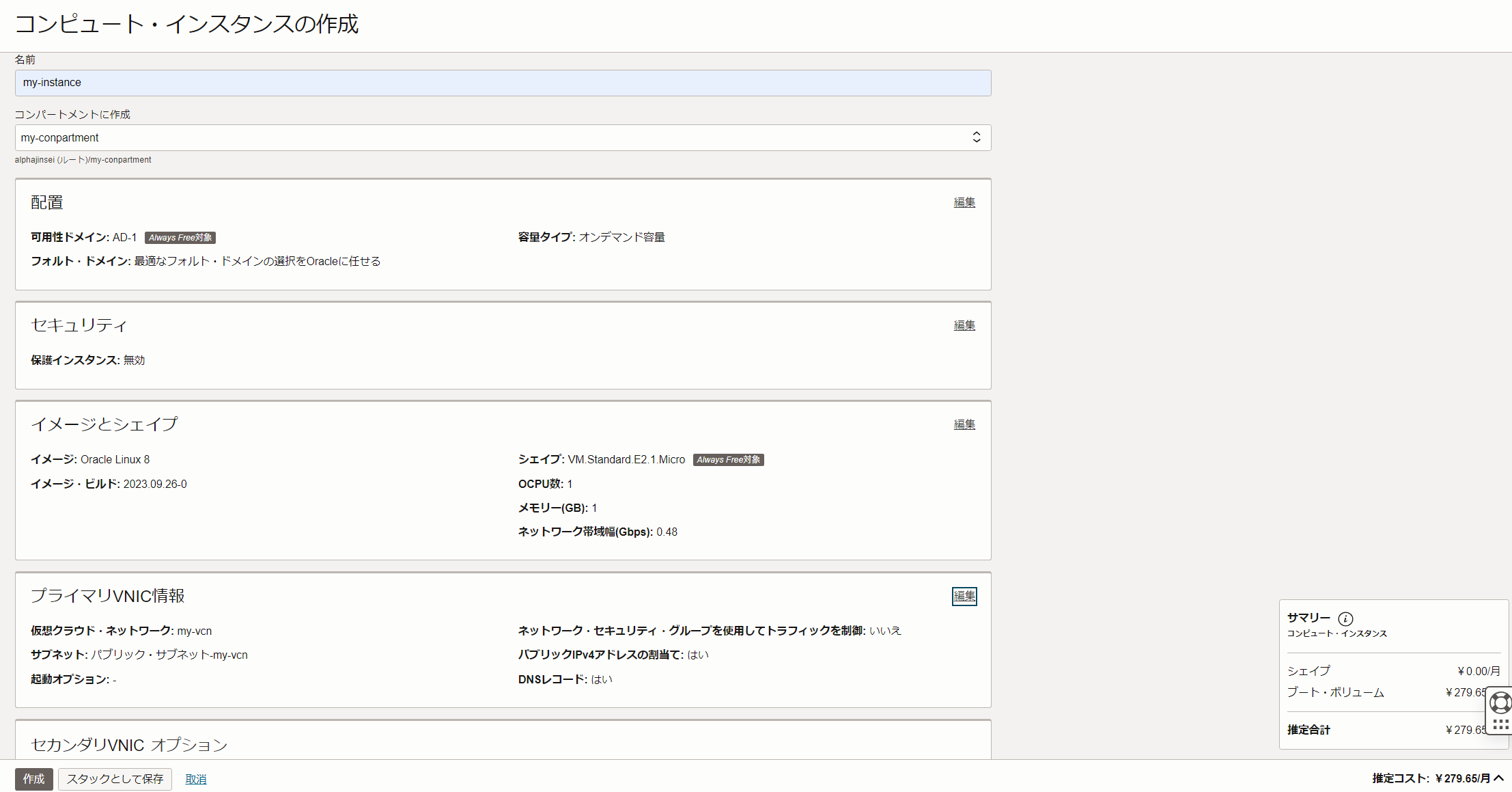

my-instanceという名前でコンピュートインスタンスを作成する。

• コンパートメント名：my-compartment
• VCN：my-vcn
• サブネット：パブリック・サブネットmy-vcn

で作成。（右下にブートボリュームの月額料金が書いてあるのが気になるが・・・これだけ別料金なのか？）

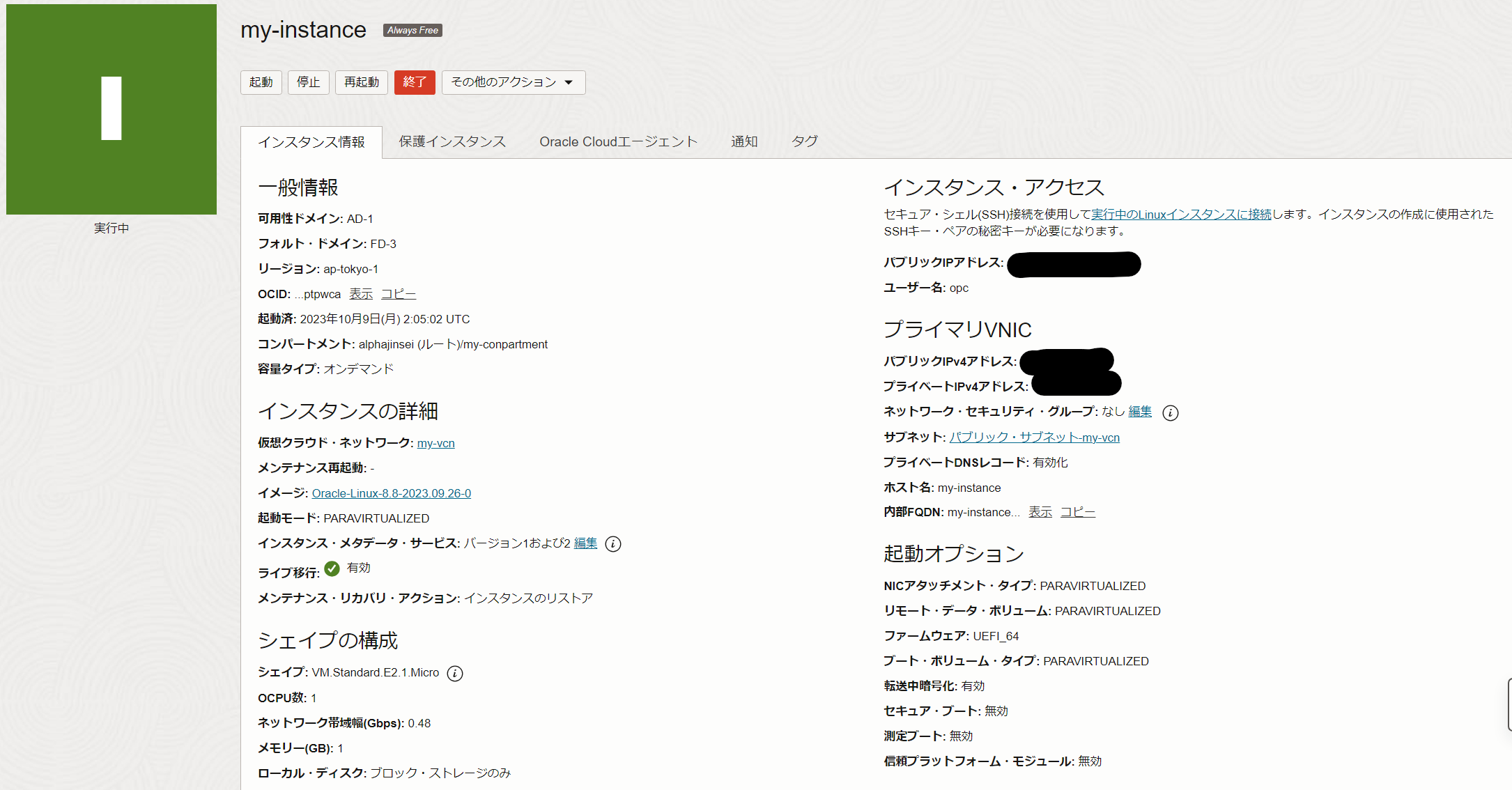

1分もかからず作成が完了。

インスタンス作成時にDLした秘密鍵でログインできた。

powershell

PS > ssh -i .\ssh-key-2023-10-09.key [e-mail]
Activate the web console with: systemctl enable --now cockpit.socket

Last login: Mon Oct  9 03:36:07 2023 from XXX.XXX.XXX.XXX
[opc@my-instance ~]$
[opc@my-instance ~]$ cat /etc/*release*
Oracle Linux Server release 8.8
NAME="Oracle Linux Server"
VERSION="8.8"
ID="ol"
ID_LIKE="fedora"
VARIANT="Server"
VARIANT_ID="server"
VERSION_ID="8.8"
PLATFORM_ID="platform:el8"
PRETTY_NAME="Oracle Linux Server 8.8"
ANSI_COLOR="0;31"
CPE_NAME="cpe:/o:oracle:linux:8:8:server"
HOME_URL="https://linux.oracle.com/"
BUG_REPORT_URL="https://github.com/oracle/oracle-linux"

ORACLE_BUGZILLA_PRODUCT="Oracle Linux 8"
ORACLE_BUGZILLA_PRODUCT_VERSION=8.8
ORACLE_SUPPORT_PRODUCT="Oracle Linux"
ORACLE_SUPPORT_PRODUCT_VERSION=8.8
Red Hat Enterprise Linux release 8.8 (Ootpa)
Oracle Linux Server release 8.8
cpe:/o:oracle:linux:8:8:server

素のままだとふと手を離したすきにsshが切断されてしまって不便なため以下を設定。

[root@my-instance ~]# cat /etc/ssh/sshd_config  | grep Client
ClientAliveInterval 60
ClientAliveCountMax 3

Autonomous DB

Autonomous DBの作成

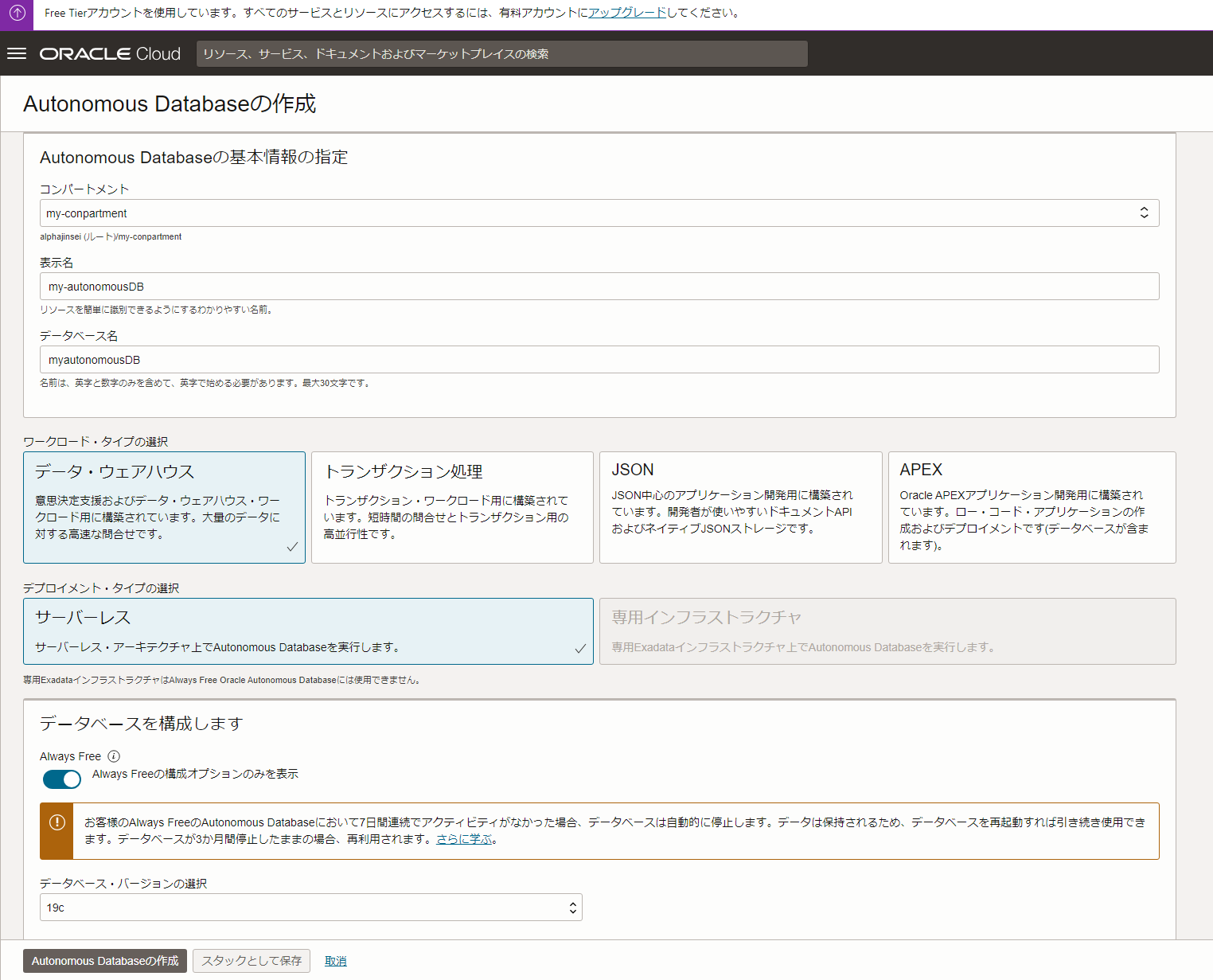

以下で作成する。 Oracle Autonomous DBには

• データウェアハウス：Autonomous Data Warehouse（ADW）
• トランザクション処理：Autonomous Transaction Processing（ATP）
• JSON：Autonomous JSON Database
• APEX：APEX Application Development

の4種類があるが、ここではデータウェアハウスを選択。

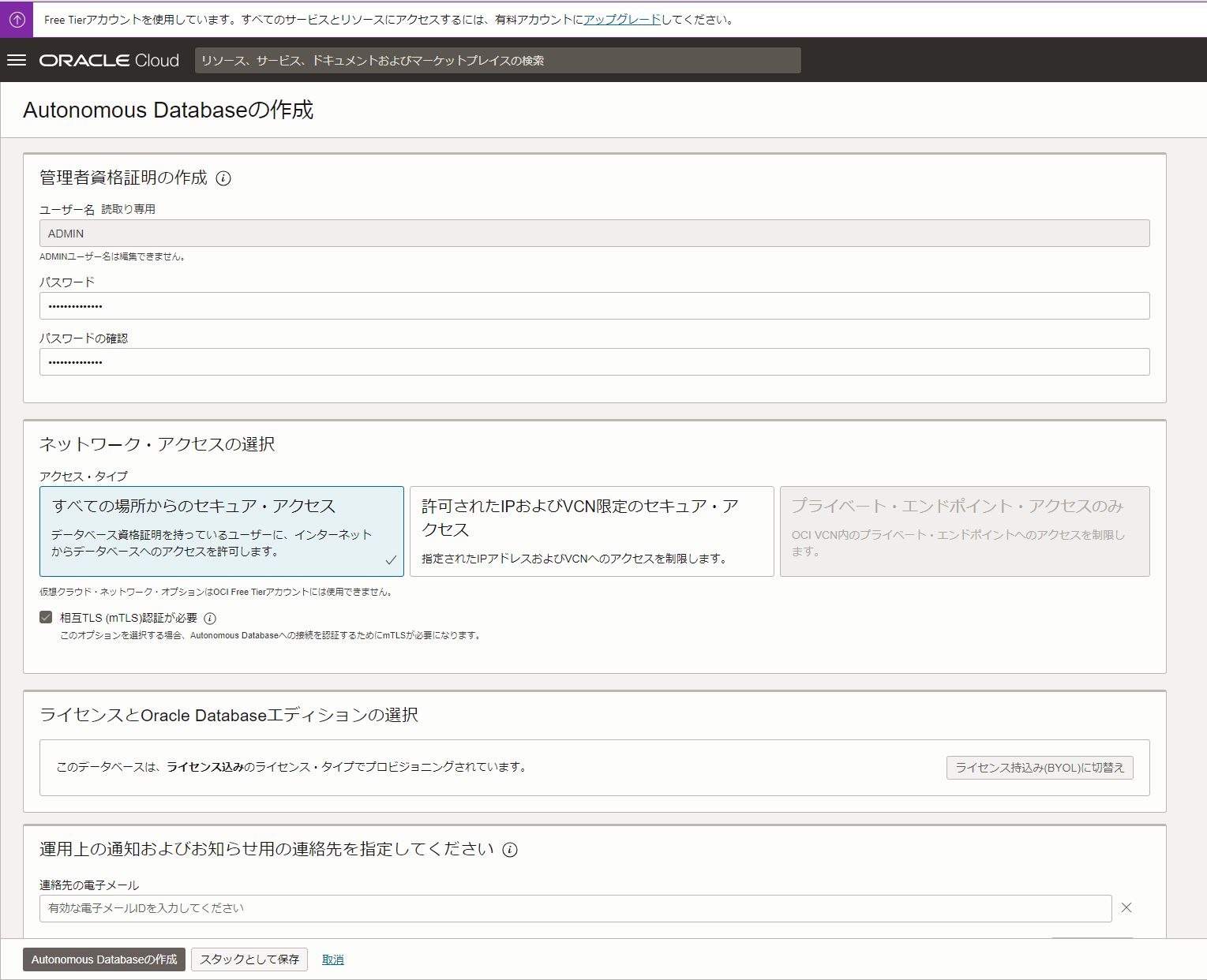

「ネットワーク・アクセスの選択」は「すべての場所からのセキュア・アクセス」を選択。

※折角OCIのコンピュートインスタンスも立てたので、インスタンスからautonomous DBに接続することを見越して、「許可されたIP及びVCN限定のセキュア・アクセス」としたいところだが、そのようにはせず。後述。

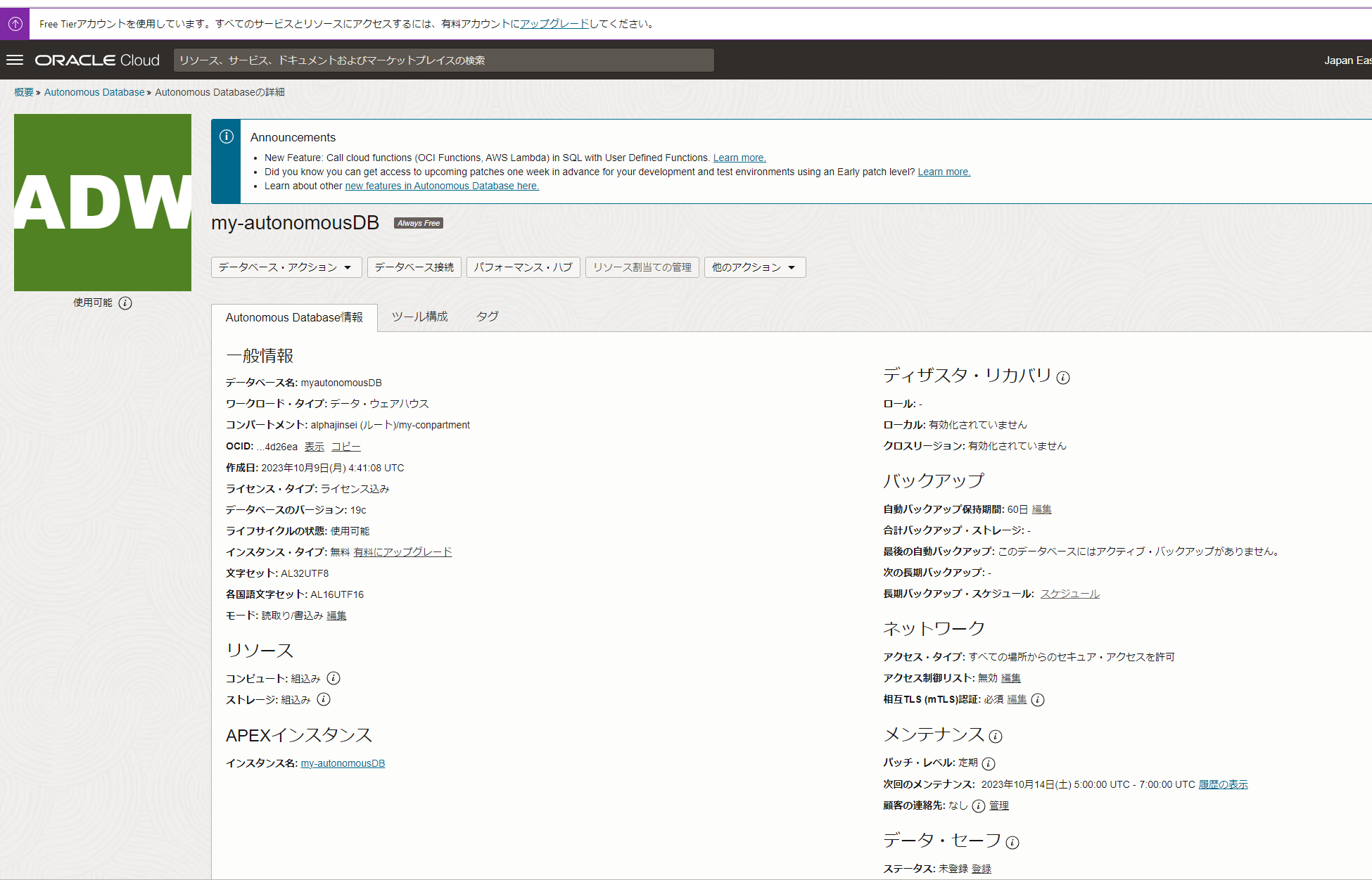

数分で作成完了する。

compute VMからautonomous DBへ接続

パブリックサブネットに配置されたcompute VMから、autonomous DBにsqlplusで接続することを考える。
ここでは、インターネット経由で接続することとし、OCIの内部で通信を完結させることはしない。
というのも、OCIのコンピュートインスタンスから、インターネットを経由せずに直接内部でautomonous DBに通信したい場合、サービスゲートウェイを経由する必要がある、が、Always Free アカウントではサービスゲートウェイを作成できない・・という事情があるため。

compute VMにoracle instant client, sqlplus, toolsを導入

https://qiita.com/shirok/items/bcc355de5515ee54e8dc
手順は上記を参考にした。

上記から

• Basicパッケージ（RPM）：oracle-instantclient19.20-basic-19.20-0.0-1.x86_64.rpm
• SQL*Plusパッケージ（RPM）：oracle-instantclient19.20-sqlplus:19.20.0.0.0.0-1.x86_64.rpm
• ツール・パッケージ（RPM）：oracle-instantclient19.20-tools-19.20.0.0.0-1.x86_64.rpm
  • ツールはなくてもよいが、data pump, SQL*Loaderを使いたい場合は必要。今回はついでに

をダウンロードする。

scpでインスタンスに送り、インスタンス上で以下を実行。（手順の詳細は上記の「インストール手順」を参照）
/usr/lib/oracle/19.20/client64配下にパッケージが配置される。

[root@my-instance ~]# yum install oracle-instantclient19.20-sqlplus:19.20.0.0.0.0-1.x86_64.rpm
(略)
[root@my-instance ~]# yum install oracle-instantclient19.20-basic-19.20-0.0-1.x86_64.rpm
(略)
[root@my-instance ~]# rpm -qa | grep instantclient
oracle-instantclient19.20-sqlplus-19.20.0.0.0-1.x86_64
oracle-instantclient19.20-basic-19.20.0.0.0-1.x86_64
[root@my-instance ~]# rpm -ql oracle-instantclient19.20-sqlplus-19.20.0.0.0-1.x86_64
/usr/bin/sqlplus
/usr/bin/sqlplus64
/usr/lib/oracle
/usr/lib/oracle/19.20
/usr/lib/oracle/19.20/client64
/usr/lib/oracle/19.20/client64/bin
/usr/lib/oracle/19.20/client64/bin/sqlplus
/usr/lib/oracle/19.20/client64/lib
/usr/lib/oracle/19.20/client64/lib/glogin.sql
/usr/lib/oracle/19.20/client64/lib/libsqlplus.so
/usr/lib/oracle/19.20/client64/lib/libsqlplusic.so
/usr/share/oracle
/usr/share/oracle/19.20
/usr/share/oracle/19.20/client64
/usr/share/oracle/19.20/client64/doc
/usr/share/oracle/19.20/client64/doc/SQLPLUS_LICENSE
/usr/share/oracle/19.20/client64/doc/SQLPLUS_README

sqlplus が叩けるようになる。
（/usr/bin/sqlplusがシンボリックリンクとして追加されており、特にPATHの追加は不要の模様。）

[root@my-instance ~]# which sqlplus
/usr/bin/sqlplus
[root@my-instance ~]# ll /usr/bin/sqlplus
lrwxrwxrwx. 1 root root 42 Jul 15 04:34 /usr/bin/sqlplus -> /usr/lib/oracle/19.20/client64/bin/sqlplus(/usr/share/Modules/bin:/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/root/bin)
[root@my-instance ~]# sqlplus

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Oct 9 06:58:59 2023
Version 19.20.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.

Enter user-name: ^C
[root@my-instance ~]#

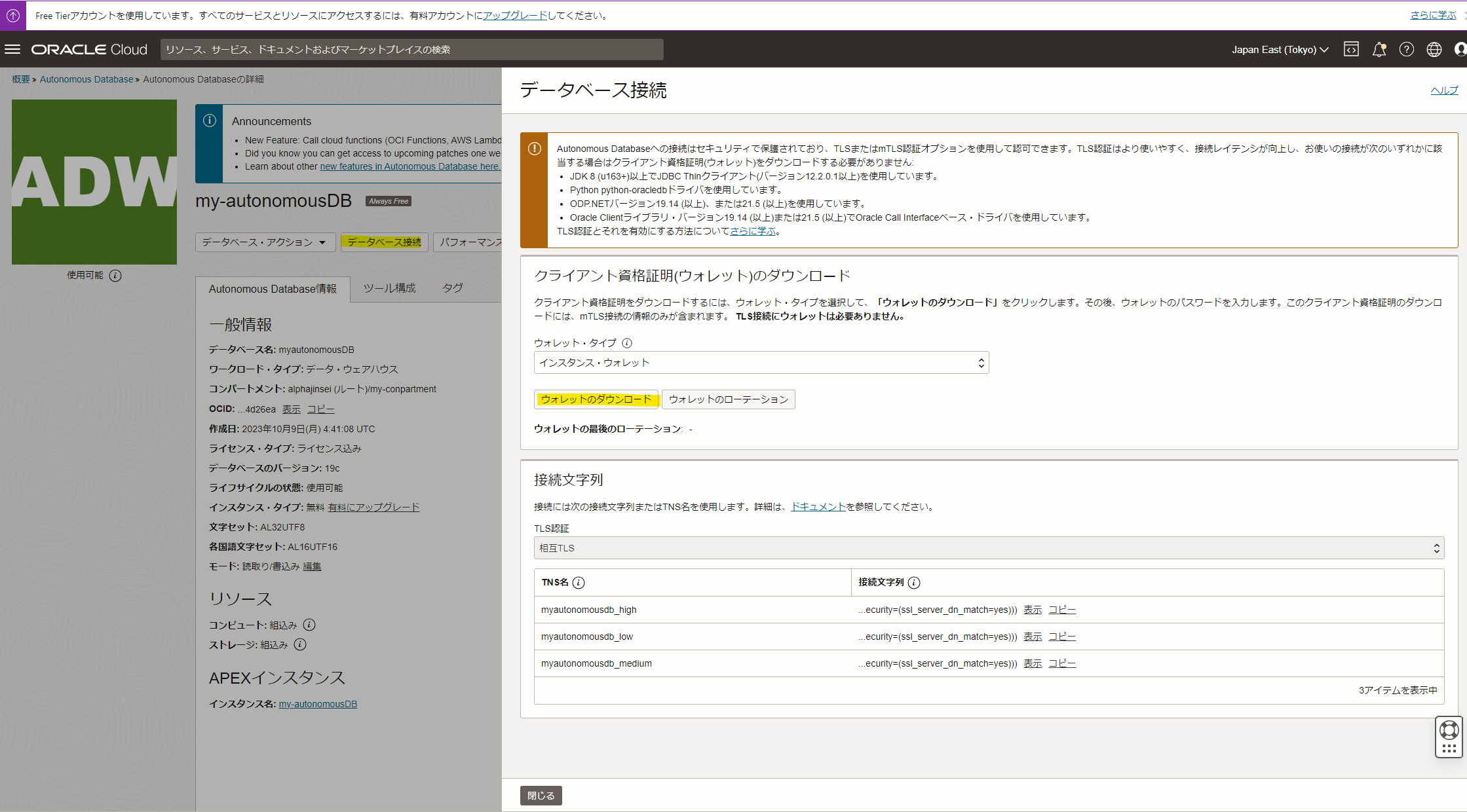

ウォレットのダウンロード

「データベース接続」から、autonomous DB接続用のウォレットをダウンロードする。Wallet_myautonomousDB.zipなるzipファイルを取得できる。

scpでインスタンスに送る。Wallet_myautonomousDB.zipを解凍すると以下のファイルが入っている。

[root@my-instance ~]# ll /home/opc/Wallet/
total 72
-rw-r--r--. 1 root root  5349 Oct  9 04:44 cwallet.sso
-rw-r--r--. 1 root root  5304 Oct  9 04:44 ewallet.p12
-rw-r--r--. 1 root root  5710 Oct  9 04:44 ewallet.pem
-rw-r--r--. 1 root root  3190 Oct  9 04:44 keystore.jks
-rw-r--r--. 1 root root   691 Oct  9 04:44 ojdbc.properties
-rw-r--r--. 1 root root  3044 Oct  9 04:44 README
-rw-r--r--. 1 root root   114 Oct  9 04:44 sqlnet.ora
-rw-r--r--. 1 root root   804 Oct  9 04:44 tnsnames.ora
-rw-r--r--. 1 root root  2056 Oct  9 04:44 truststore.jks
-rw-rw-r--. 1 opc  opc  21974 Oct  9 04:45 Wallet_myautonomousDB.zip

解凍されたファイル一式（zip本体除く）を、/usr/lib/oracle/19.20/client64/lib/network/wallet/ に配置する。

[root@my-instance ~]# mkdir  /usr/lib/oracle/19.20/client64/lib/network/wallet/
[root@my-instance ~]# cp -pi /home/opc/Wallet/* /usr/lib/oracle/19.20/client64/lib/network/wallet/
[root@my-instance ~]# rm  /usr/lib/oracle/19.20/client64/lib/network/wallet/Wallet_myautonomousDB.zip
[root@my-instance ~]# ll  /usr/lib/oracle/19.20/client64/lib/network/wallet/
total 48
-rw-r--r--. 1 root root 5349 Oct  9 04:44 cwallet.sso
-rw-r--r--. 1 root root 5304 Oct  9 04:44 ewallet.p12
-rw-r--r--. 1 root root 5710 Oct  9 04:44 ewallet.pem
-rw-r--r--. 1 root root 3190 Oct  9 04:44 keystore.jks
-rw-r--r--. 1 root root  691 Oct  9 04:44 ojdbc.properties
-rw-r--r--. 1 root root 3044 Oct  9 04:44 README
-rw-r--r--. 1 root root  149 Oct  9 04:50 sqlnet.ora
-rw-r--r--. 1 root root  804 Oct  9 04:44 tnsnames.ora
-rw-r--r--. 1 root root 2056 Oct  9 04:44 truststore.jks

sqlnet.ora に、ウォレットが配置されたディレクトリを記載する欄がある。
デフォルトの値から修正する。

[root@my-instance ~]# cat  /usr/lib/oracle/19.20/client64/lib/network/wallet/sqlnet.ora
WALLET_LOCATION = (SOURCE = (METHOD = file) (METHOD_DATA = (DIRECTORY="?/network/admin")))
SSL_SERVER_DN_MATCH=yes

[root@my-instance ~]# vi /usr/lib/oracle/19.20/client64/lib/network/wallet/sqlnet.ora　★修正
[root@my-instance ~]# cat  /usr/lib/oracle/19.20/client64/lib/network/wallet/sqlnet.ora
WALLET_LOCATION = (SOURCE = (METHOD = file) (METHOD_DATA = (DIRECTORY="/usr/lib/oracle/19.20/client64/lib/network/wallet")))
SSL_SERVER_DN_MATCH=yes

tnsnames.oraの中身には以下が記載されている。特に修正不要。
処理の性質に応じて使い分ける意図で、複数の接続サービスがあらかじめ用意されている。
（内部的にはリソースマネージャのコンシューマーグループにマッピングされているとのこと）
https://blogs.oracle.com/oracle4engineer/post/adb-services-shares-201905

[root@my-instance ~]# cat  /usr/lib/oracle/19.20/client64/lib/network/wallet/tnsnames.ora
myautonomousdb_high = (description= (retry_count=20)(retry_delay=3)(address=(protocol=tcps)(port=1522)(host=adb.ap-tokyo-1.oraclecloud.com))(connect_data=(service_name=xxxxxxxxxxxxxxx_myautonomousdb_high.adb.oraclecloud.com))(security=(ssl_server_dn_match=yes)))

myautonomousdb_low = (description= (retry_count=20)(retry_delay=3)(address=(protocol=tcps)(port=1522)(host=adb.ap-tokyo-1.oraclecloud.com))(connect_data=(service_name=xxxxxxxxxxxxxxx_myautonomousdb_low.adb.oraclecloud.com))(security=(ssl_server_dn_match=yes)))

myautonomousdb_medium = (description= (retry_count=20)(retry_delay=3)(address=(protocol=tcps)(port=1522)(host=adb.ap-tokyo-1.oraclecloud.com))(connect_data=(service_name=xxxxxxxxxxxxxxx_myautonomousdb_medium.adb.oraclecloud.com))(security=(ssl_server_dn_match=yes)))

環境変数の設定

あまり作法がわからず、以下で設定

[opc@my-instance ~]$  cat .bashrc | tail -n 5
export ORACLE_BASE=/usr/lib/oracle/
export ORACLE_HOME=/usr/lib/oracle/19.20
export TNS_ADMIN=/usr/lib/oracle/19.20/client64/lib/network/wallet/
export NLS_LANG=japanese_japan.UTF8
export PATH=$PATH:/usr/lib/oracle/19.20/client64/bin

接続確認

以下で疎通できる。

[root@my-instance ~]# sqlplus ADMIN/"パスワード"@myautonomousdb_medium

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Oct 9 07:26:48 2023
Version 19.20.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.

Last Successful login time: Mon Oct 09 2023 07:24:45 +00:00

Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.21.0.1.0

SQL> select * from user_tables;

no rows selected

SQL>
