[PyTorch] CNNの学習用データの種類による時系列予測精度への影響

目的

1D CNNの学習用データ作成用入力信号にStep信号、Chirp信号、白色ノイズを用いた場合の予測精度の比較を行う。

結論

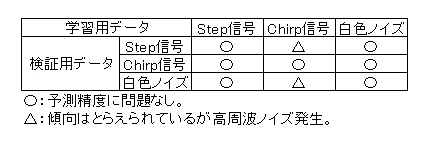

・結果一覧

・CNNは十分な表現力があるため２次遅れ系のプラントに対しては未学習にならない（学習用データに対する予測精度はいずれの信号でも問題なし)。
・今回の実験の範囲の中ではCNNの学習用データ作成時の入力信号としてStep信号および白色ノイズが良いが『LSTMの学習用データの種類による時系列予測精度への影響』と異なる結果となった（原因は不明）。

比較条件

・プラント：2次遅れ系
・学習モデル：CNN
・シーケンス長 : 32
・学習データおよび検証用データを作成するための入力信号：duration=100, sampling_rate = 10Hz

実験結果

学習用データ作成用入力信号：Step信号

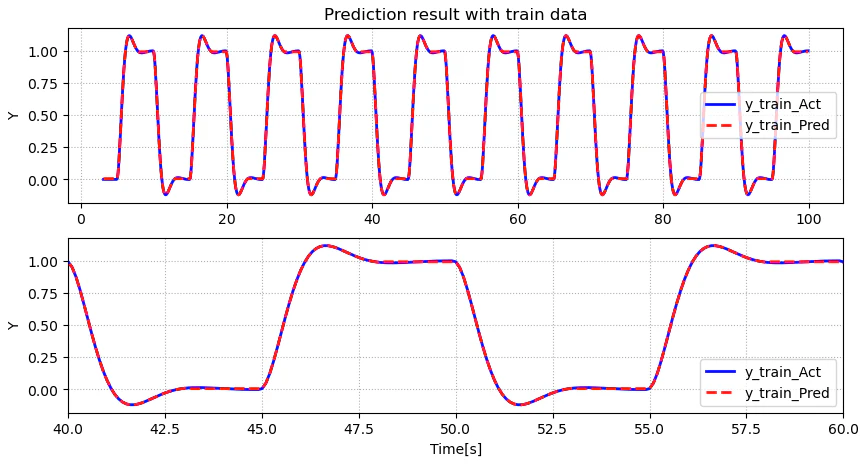

・　学習データに対する予測・・・予測精度問題なし。未学習にはなっていない。

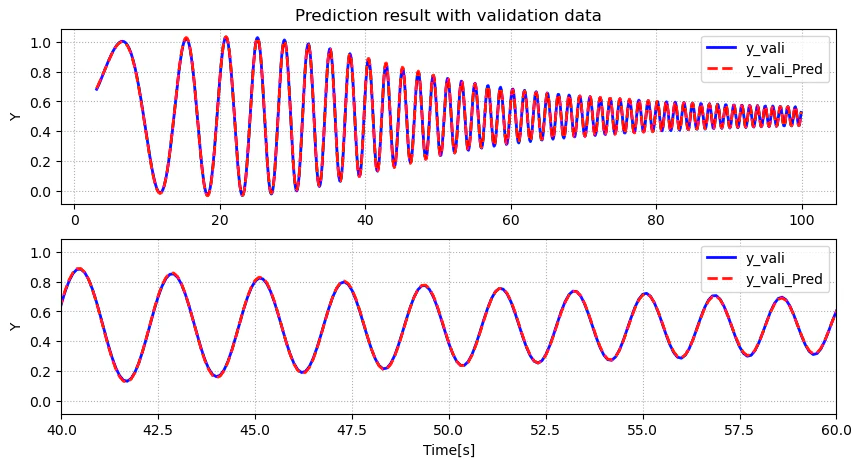

・検証用データ作成用入力信号：Chirp信号・・・予測精度問題なし。

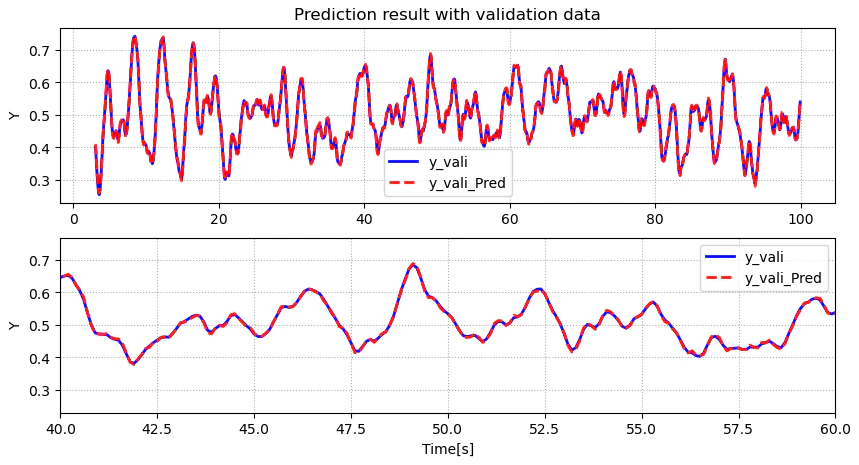

・検証用データ作成用入力信号：白色ノイズ・・・予測精度問題なし。

学習用データ作成用入力信号：Chirp信号

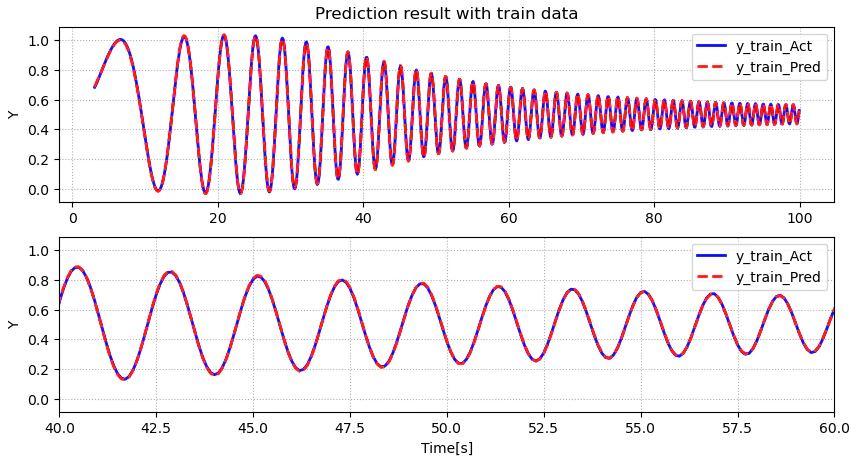

・　学習データに対する予測・・・予測精度問題なし。未学習にはなっていない。

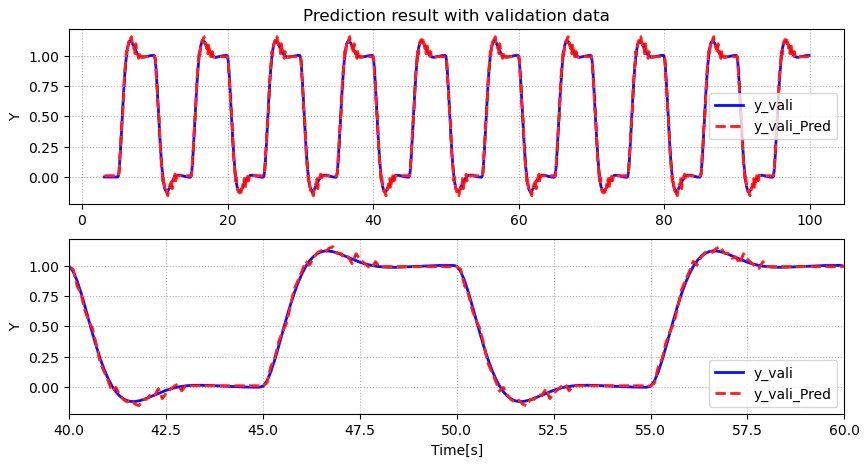

・検証用データ作成用入力信号：Step信号・・・予測精度は概ね問題ないが、若干高周波ノイズあり。

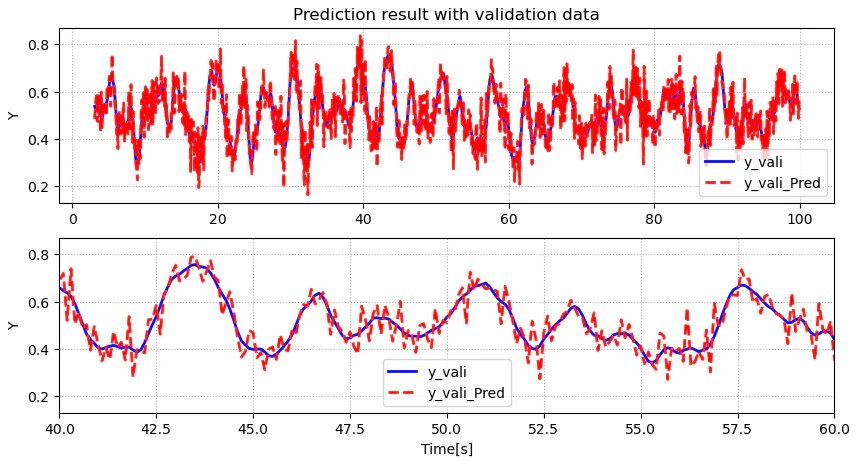

・検証用データ作成用入力信号：白色ノイズ・・・傾向はとらえられているが、高周波ノイズあり。

学習用データ作成用入力信号：白色ノイズ

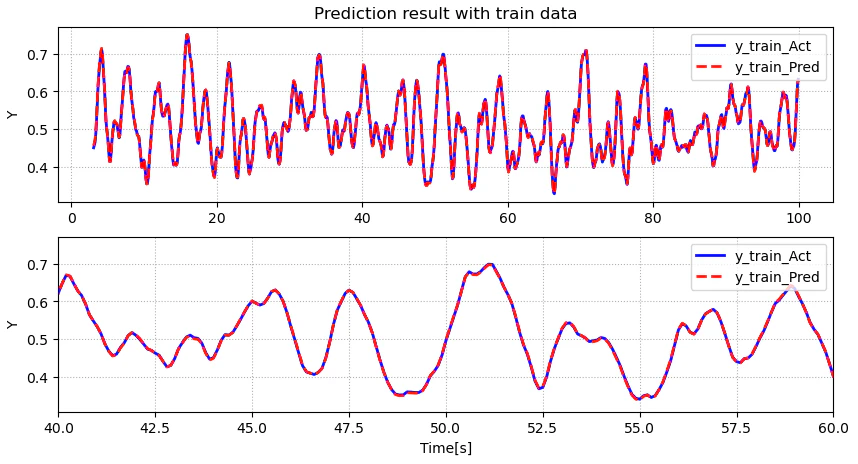

・　学習データに対する予測・・・予測精度問題なし。未学習にはなっていない。

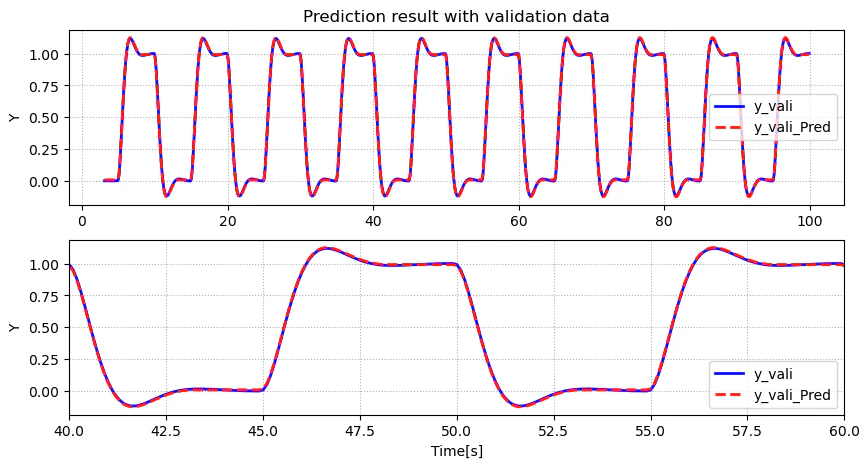

・検証用データ：Step信号・・・予測精度問題なし。

・検証用データ：Chirp信号・・・予測精度問題なし。

実験に用いたPythonスクリプト

d12_Pytorch_CNN_Time_Sequence.ipynb

from control.matlab import*
import numpy as np
import matplotlib.pyplot as plt
import time
import torch
import torch.nn as nn
import torch.optim as optim
from torchinfo import summary
from torch.utils.data import DataLoader, TensorDataset
torch.manual_seed(0);

#学習データ作成用伝達関数モデルの定義・・・システムが複雑になると予測精度が落ちる
s = tf('s')
#P = 1/(0.5*s+1) #1次遅れ系
P = 1/(0.2*s**2+0.5*s+1) #2次遅れ系

#学習するモデルタイプの選択
#1:MLP, 2:RNN, 3:LSTM, 4:CNN
model_type = 4

#シーケンス長・・・予測精度に大きな影響があるので注意
sequence_length = 32

#学習用データと検証用データを作成するための入力信号の種類・・・予測精度に大きな影響がある
#1:Step信号、2:Chirp信号、3:白色ノイズ
train_data_type = 2
vali_data_type = 1

#学習データおよび検証用データを作成するための入力信号
duration = 100  # 信号の継続時間 (秒)
sampling_rate = 10  # サンプリングレート (Hz)

# -------入力信号の生成------------
# 時間軸の作成
time_org = np.linspace(0, duration, int(sampling_rate * duration), endpoint=False)
print('time_org.shape', time_org.shape)

#-------------入力信号の生成---------
step_signal_type = 2
def if_elif(step_signal_type):
    if step_signal_type ==1: #---Step信号---
        step_time = duration/20 #ステップするタイミングをdurationの1/20毎とする
        u = np.zeros_like(time_org)
        for i in range(len(time_org)):
            if (i // int(step_time * sampling_rate)) % 2 == 1:
                u[i] = 1
        return u
    elif step_signal_type ==2: #---Chirp信号---
        frequency_start = 0.01  # チャープ信号の開始周波数 (Hz)
        frequency_end = 1 # チャープ信号の終了周波数 (Hz)
        u = np.sin(2 * np.pi * np.cumsum(np.linspace(frequency_start, frequency_end, len(time_org)) / sampling_rate)) / 2 + 0.5
        return u
    else: #---白色ノイズ---
        A = 1.0    # 振幅
        u = 1*A*(np.random.rand(round(sampling_rate*duration)))
        return u

u_train = if_elif(train_data_type)
u_vali =  if_elif(vali_data_type)

#-----------lsimで出力（応答）計算---------
def calc_y(P, u, t):
    x0 = 0 #初期値
    y, time_tmp, x_tmp = lsim(P, U=u, T=t, X0=x0)
    return y

y_act_train = calc_y(P,u_train,time_org)
y_act_vali = calc_y(P,u_vali,time_org)

#---------学習用データのグラフ表示---------
plt.figure(figsize=(10, 5))

#全体表示
plt.subplot(2, 1, 1)
plt.axhline(0, color="gray", linestyle="--", linewidth=1)
plt.plot(time_org, u_train, label="Input", color='b', linewidth=1)
plt.plot(time_org, y_act_train, label="Output", color='r', linewidth=1)
plt.ylabel("Signal [-]")
plt.title("Train data check")
plt.legend()
plt.grid(True)

#拡大表示
plt.subplot(2, 1, 2)
plt.axhline(0, color="gray", linestyle="--", linewidth=1)
plt.plot(time_org, u_train, label="Input", color='b', linewidth=1)
plt.plot(time_org, y_act_train, label="Output", color='r', linewidth=1)
plt.xlim(80,100)
plt.xlabel("time (s)")
plt.ylabel("Signal [-]")
#plt.title("Train data")
plt.legend()
plt.grid(True)

#---------検証用データのグラフ表示---------
plt.figure(figsize=(10, 5))

#全体表示
plt.subplot(2, 1, 1)
plt.axhline(0, color="gray", linestyle="--", linewidth=1)
plt.plot(time_org, u_vali, label="Input", color='b', linewidth=1)
plt.plot(time_org, y_act_vali, label="Output", color='r', linewidth=1)
plt.ylabel("Signal [-]")
plt.title("Validation data check")
plt.legend()
plt.grid(True)

#拡大表示
plt.subplot(2, 1, 2)
plt.axhline(0, color="gray", linestyle="--", linewidth=1)
plt.plot(time_org, u_vali, label="Input", color='b', linewidth=1)
plt.plot(time_org, y_act_vali, label="Output", color='r', linewidth=1)
plt.xlim(0,25)
plt.xlabel("time_org (s)")
plt.ylabel("Signal [-]")
#plt.title("Train data")
plt.legend()
plt.grid(True)

#---------時系列モデルの学習用および検証用データを作成（入力をシーケンス長毎のベクトルとする）---------
def create_sequences(x_org, y_org, seq_length):
    xs, ys = [], []
    for i in range(len(y_org) - seq_length + 1):
        x = x_org[i:i+seq_length]
        y = y_org[i+seq_length-1]
        xs.append(x)
        ys.append(y)
    return np.array(xs), np.array(ys)

# 訓練データ
x_train, y_train = create_sequences(u_train, y_act_train,sequence_length)
y_train = y_train.reshape(-1, 1)
time_train = time_org[sequence_length-1:]

#検証用データ
x_vali, y_vali = create_sequences(u_vali, y_act_vali,sequence_length)
y_vali = y_vali.reshape(-1, 1)
time_vali = time_train

#---------Tensor型へ変換する---------
x_train = torch.tensor(x_train, dtype=torch.float32)
y_train =  torch.tensor(y_train, dtype=torch.float32)
time_train = torch.tensor(time_train, dtype=torch.float32)
x_vali = torch.tensor(x_vali, dtype=torch.float32)
y_vali =  torch.tensor(y_vali, dtype=torch.float32)
time_vali = torch.tensor(time_vali, dtype=torch.float32)

#---------学習用シーケンスデータの確認---------
plt.figure(figsize=(10, 5))

plt.subplot(2, 1, 1)
plt.plot(time_train.numpy(), x_train.numpy()[:,0], label='x_train[:,0]', linewidth=1, color='cyan', linestyle="--")
plt.plot(time_train.numpy(), x_train.numpy()[:,sequence_length-1], label='x_train[:,sequence_length-1]', linewidth=1, color='b')
plt.plot(time_train.numpy(), y_train.numpy(), label='y_train', linewidth=1, color='r')
plt.title('Train data check')
plt.ylabel('X, Y')
plt.grid(True, linestyle='dotted')
plt.legend()

plt.subplot(2, 1, 2)
plt.plot(time_train.numpy(), x_train.numpy()[:,0], label='x_train[:,0]', linewidth=1, color='cyan', linestyle="--")
plt.plot(time_train.numpy(), x_train.numpy()[:,sequence_length-1], label='x_train[:,sequence_length-1]', linewidth=1, color='b')
plt.plot(time_train.numpy(), y_train.numpy(), label='y_train', linewidth=1, color='r')
plt.xlabel('Time[s]')
plt.ylabel('X, Y')
plt.grid(True, linestyle='dotted')
plt.legend()
plt.xlim(0,20)

plt.show()

# ---------検証用シーケンスデータの確認---------
plt.figure(figsize=(10, 5))

plt.subplot(2, 1, 1)
plt.plot(time_vali.numpy(), x_vali.numpy()[:,0], label='x_vali[:,0]', linewidth=1, color='cyan', linestyle="--")
plt.plot(time_vali.numpy(), x_vali.numpy()[:,sequence_length-1], label='x_vali[:,sequence_length-1]', linewidth=1, color='b')
plt.plot(time_vali.numpy(), y_vali.numpy(), label='y_vali', linewidth=1, color='r')
plt.title('Validation data check')
plt.ylabel('X, Y')
plt.grid(True, linestyle='dotted')
plt.legend()

plt.subplot(2, 1, 2)
plt.plot(time_vali.numpy(), x_vali.numpy()[:,0], label='x_vali[:,0]', linewidth=1, color='cyan', linestyle="--")
plt.plot(time_vali.numpy(), x_vali.numpy()[:,sequence_length-1], label='x_vali[:,sequence_length-1]', linewidth=1, color='b')
plt.plot(time_vali.numpy(), y_vali.numpy(), label='y_vali', linewidth=1, color='r')
plt.xlabel('Time[s]')
plt.ylabel('X, Y')
plt.grid(True, linestyle='dotted')
plt.legend()
plt.xlim(40,140)

plt.show()

# ---------MLPの定義---------
class MLP(nn.Module):
    def __init__(self):
        super(MLP, self).__init__()
        self.fc1 = nn.Linear(sequence_length, hidden_size)
        self.fc2 = nn.Linear(hidden_size, hidden_size)
        self.fc3 = nn.Linear(hidden_size, output_size)

    def forward(self, x):
        x = torch.relu(self.fc1(x))
        x = torch.relu(self.fc2(x))
        x = self.fc3(x)
        return x

#------------RNNの定義-------------
class RNN(nn.Module):
    def __init__(self):
        super(RNN, self).__init__()
        self.rnn = nn.RNN(input_size=input_size, hidden_size=hidden_size, num_layers=num_layers, batch_first=True)
        self.fc = nn.Linear(hidden_size, output_size)

    def forward(self, x):
        x, h = self.rnn(x, None)
        x = self.fc(x.squeeze(1))
        return x

#------------LSTMの定義-------------
class LSTM(nn.Module):
    def __init__(self):
        super().__init__()
        self.lstm = nn.LSTM(input_size=input_size, hidden_size=hidden_size, num_layers=num_layers, batch_first=True)
        self.fc = nn.Linear(hidden_size, output_size)
    def forward(self, x):
        x, _ = self.lstm(x)
        x = self.fc(x)
        return x

#------------CNNの定義-------------
#kernel_size=5, stride = 1, padding=2の時はシーケンス長は変わらない。
class CNN(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv1d(in_channels=1, out_channels=hidden_size, kernel_size=5, stride=1, padding=2)
        self.fc = nn.Linear(hidden_size*sequence_length, output_size)
    def forward(self, x):
        x = self.conv1(x)
        x = x.view(x.size(0), -1)  # フラット化
        x = self.fc(x)
        return x

#----------モデルのインスタンス作成------------
input_size = sequence_length
hidden_size = 32
num_layers = 1
output_size = 1

if model_type == 1:
    model = MLP()
elif model_type == 2:
    model = RNN()
elif model_type == 3:
    model = LSTM()
else:
    model = CNN()

criterion = nn.MSELoss()
optimizer = optim.Adam(model.parameters(), lr=0.01)

#----------モデルのサマリー表示----------
summary(model=model)
#summary(model=model,input_size=(1,sequence_length))

# ---------モデルの学習---------
num_epochs = 1000

start = time.time()
for epoch in range(num_epochs):
    model.train()
    optimizer.zero_grad()

    if model_type == 4:#CNNの時
        tmp = x_train.unsqueeze(1) #CNNは他のモデルと必要な入力形状が異なる
        outputs = model(tmp)
    else: #CNN以外(MLP,RNN,LSTMの時)
        outputs = model(x_train)

    loss = criterion(outputs, y_train)
    loss.backward()
    optimizer.step()

    if (epoch+1) % (num_epochs/10) == 0:
        print(f'Epoch [{epoch+1}/{num_epochs}], Loss: {loss.item():.10f}')
end = time.time()
print('\n')
print(f'処理時間: {(end-start)/60:.1f}[min]')

# ---------学習用データと検証用データの予測---------
model.eval()
with torch.no_grad():
    if model_type == 4:#CNNの時
        tmp = x_train.unsqueeze(1) #CNNは他のモデルと必要な入力形状が異なる
        y_train_pred = model(tmp)
        tmp = x_vali.unsqueeze(1) #CNNは他のモデルと必要な入力形状が異なる
        y_vali_pred = model(tmp)
    else: #CNN以外(MLP,RNN,LSTMの時)
        y_train_pred = model(x_train)
        y_vali_pred = model(x_vali)

# ---------学習データにおける予測結果のプロット(時系列)---------
plt.figure(figsize=(10, 5))

plt.subplot(2, 1, 1)
plt.plot(time_train.numpy(), y_train.numpy(), label='y_train_Act', linewidth=2, color='b')
plt.plot(time_train.numpy(), y_train_pred.numpy(), label='y_train_Pred', linewidth=2, linestyle="--", color='r')
plt.title('Prediction result with train data')
plt.ylabel('Y')
plt.grid(True, linestyle='dotted')
plt.legend()

plt.subplot(2, 1, 2)
plt.plot(time_train.numpy(), y_train.numpy(), label='y_train_Act', linewidth=2, color='b')
plt.plot(time_train.numpy(), y_train_pred.numpy(), label='y_train_Pred', linewidth=2, linestyle="--", color='r')
plt.xlabel('Time[s]')
plt.ylabel('Y')
plt.grid(True, linestyle='dotted')
plt.legend()
plt.xlim(40,60)

plt.show()

# ---------検証データにおける予測結果のプロット(時系列)---------
plt.figure(figsize=(10, 5))

plt.subplot(2, 1, 1)
plt.plot(time_vali.numpy(), y_vali.numpy(), label='y_vali', linewidth=2, color='b')
plt.plot(time_vali.numpy(), y_vali_pred.numpy(), label='y_vali_Pred', linewidth=2, color='r', linestyle="--")

plt.title('Prediction result with validation data')
plt.ylabel('Y')
plt.grid(True, linestyle='dotted')
plt.legend()

plt.subplot(2, 1, 2)
plt.plot(time_vali.numpy(), y_vali.numpy(), label='y_vali', linewidth=2, color='b')
plt.plot(time_vali.numpy(), y_vali_pred.numpy(), label='y_vali_Pred', linewidth=2, color='r', linestyle="--")
plt.xlabel('Time[s]')
plt.ylabel('Y')
plt.grid(True, linestyle='dotted')
plt.legend()
plt.xlim(40,60)

plt.show()

# ---------予測結果のプロット(散布図)---------
plt.figure(figsize=(5, 5))
plt.scatter( y_train.numpy(), y_train_pred.numpy(), label='Train Data',s=10)
plt.scatter( y_vali.numpy(), y_vali_pred.numpy(), label='Vali Data',s=10)
plt.plot([0, 1], [0, 1], color='gray', label='1:1 line')
plt.title('Prediction result')
plt.xlabel('Y act')
plt.ylabel('Y pred')
plt.grid(True, linestyle='dotted')
plt.legend()

plt.show()

参考情報

Pythonでシステム同定用入力信号の生成
[PyTorch] LSTMの学習用データの種類による時系列予測精度への影響
