DFPlayer Miniで音楽再生中はLEDを点灯するようにしてみた

この記事では音楽が再生している間はLEDを付けるように制御してみます。このような記事はネットで見つからなかったので、自分で作成してみました。
DFPlayer Miniの音楽再生方法がわからない方はこちらの記事(https://qiita.com/ajimaru/items/dfd1e75d8de20980f665)
を参考にしていただくと、理解が深まると思います

準備

・Arduino UNO R3
・DFPlayerMini 秋月商店で購入可能
・マイクロSDカード　32GB以下でフォーマット形式がFAT16またはFAT32であること
・ジャンパワイヤ
・スピーカ
・LED　2個
・抵抗器1kΩ　2本
・抵抗器200Ω　1本

配線

配線はこのようになります。

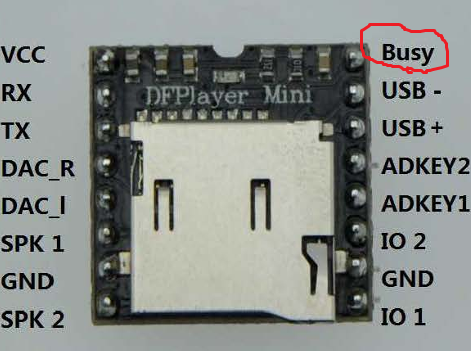

まず、df playerでは、 vccなどのピンを使ってましたが、今回は再生中にLEDをつけたいので、busyピンというのを使います。これは再生中はLOW、再生中でないときはHIGHとなるのでこれを利用して、LEDを付けたり消したりします。

また、LEDの点灯ですが、こちらは電流を安定させるために抵抗器200Ωを入れてます。

コード

コードは次のようになります。LEDとBUSYピンを追加してます。

#include <SoftwareSerial.h>
#include <DFRobotDFPlayerMini.h>

// DFPlayer MiniとArduinoのシリアル通信用
SoftwareSerial mySoftwareSerial(10, 11); // RX, TX
DFRobotDFPlayerMini myDFPlayer;

const int busyPin = 4; // DFPlayer MiniのBUSYピン
const int ledPin = 9;  // LEDを接続するピン

void play_sound(int folder,int file){

  int end_flg = 0;

  myDFPlayer.playFolder(folder, file);
LOOP:
  // BUSYピンがLOWなら再生中
  if (digitalRead(busyPin) == LOW) {
    digitalWrite(ledPin, HIGH); // LEDを点灯
    Serial.println("0");
    end_flg = 1;
  } else {
    digitalWrite(ledPin, LOW);  // LEDを消灯
    Serial.println("1");
    if(end_flg == 1)  end_flg = 2;
  }
  if(end_flg != 2)  goto LOOP;
}

void setup() {
  // シリアル通信の初期化
  Serial.begin(115200);
  mySoftwareSerial.begin(9600);

  // DFPlayerの初期化
  if (!myDFPlayer.begin(mySoftwareSerial)) {
    Serial.println("DFPlayer Miniの初期化に失敗しました");
    while(true);
  }

  // LEDピンとBUSYピンのモード設定
  pinMode(ledPin, OUTPUT);
  pinMode(busyPin, INPUT);

  Serial.println("DFPlayer Miniの初期化が成功しました");

  // ボリューム設定
  myDFPlayer.volume(30);  // 音量を0-30の範囲で設定
}

void loop() {
  play_sound(1,1);
  delay(1000);
  play_sound(99,100);
  delay(1000);
  play_sound(99,103);
  delay(1000);
}

音楽を再生する関数では、音楽が鳴り終わるまでは次の音楽を再生しないようにendflagをたててます。最初は0で再生しだすと1でたてて、再生し終えると2にします。それにより、2ということは終わってるので再生関数を抜けられます。

void play_sound(int folder,int file){

  int end_flg = 0;

  myDFPlayer.playFolder(folder, file);
LOOP:
  // BUSYピンがLOWなら再生中
  if (digitalRead(busyPin) == LOW) {
    digitalWrite(ledPin, HIGH); // LEDを点灯
    Serial.println("0");
    end_flg = 1;
  } else {
    digitalWrite(ledPin, LOW);  // LEDを消灯
    Serial.println("1");
    if(end_flg == 1)  end_flg = 2;
  }
  if(end_flg != 2)  goto LOOP;
}

テスト

テストしたところ、再生中はランプが光り、再生してない場合は消えてるのでオーケーとなりました。

最後に

以上が音楽再生中でのLEDの点灯方法でした。ご意見感想などあればぜひコメントしてください。
