Raspberry Pi Pico 2でOLEDを動かしてみよう

Last updated at 2025-01-18Posted at 2025-01-17

Raspberry Pi Pico 2は、2024年9月に発売された安価な組込基板である。

私のようなお小遣いエンジニアにとっては安価に遊べるデバイス。
ESP32系ボードで安定したものを買うと2000円は必要。こいつなら基盤は1000円以内。
WifiやSDカードはついていないので、閉じたシステムの制御向き。

まず買おう

秋月でまとめて買っちまおう！

0.96インチ 128×64ドット有機ELディスプレイ(OLED) 白色
https://akizukidenshi.com/catalog/g/g112031/

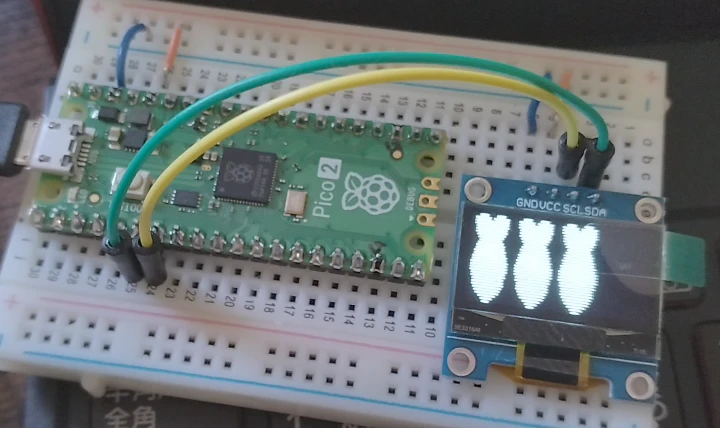

3.3VとGND
I2CはGPIO4,5につける。

VSCodeの拡張「Raspberry Pi Pico」を入れる。
めんどくさいCMake設定等を自動でやってくれるので開発中だけどこれ推奨。
https://marketplace.visualstudio.com/items?itemName=raspberry-pi.raspberry-pi-pico

New Project from Exampleからプロジェクトを作成。
Exampleから「ssd1306_i2c」を選択して作成する。

サンプルは128x32ドット用なので、「ssd1306_i2c.c」のSSD1306_HEIGHTを32→64に変更する。

ssd1306_i2c.c

#define SSD1306_HEIGHT              64 // 32
#define SSD1306_WIDTH               128

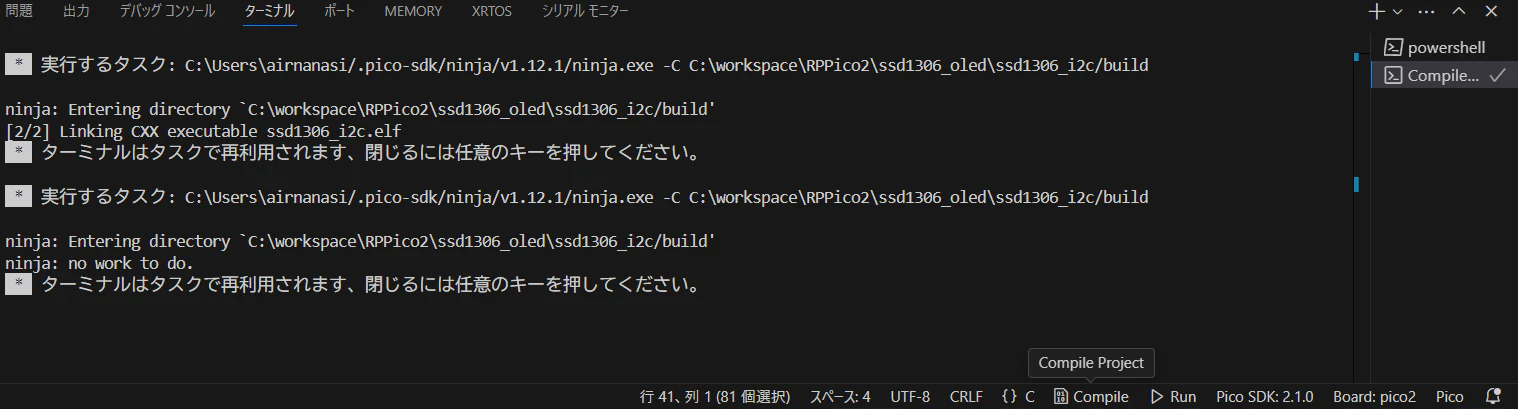

右下のCompileボタンを押す。

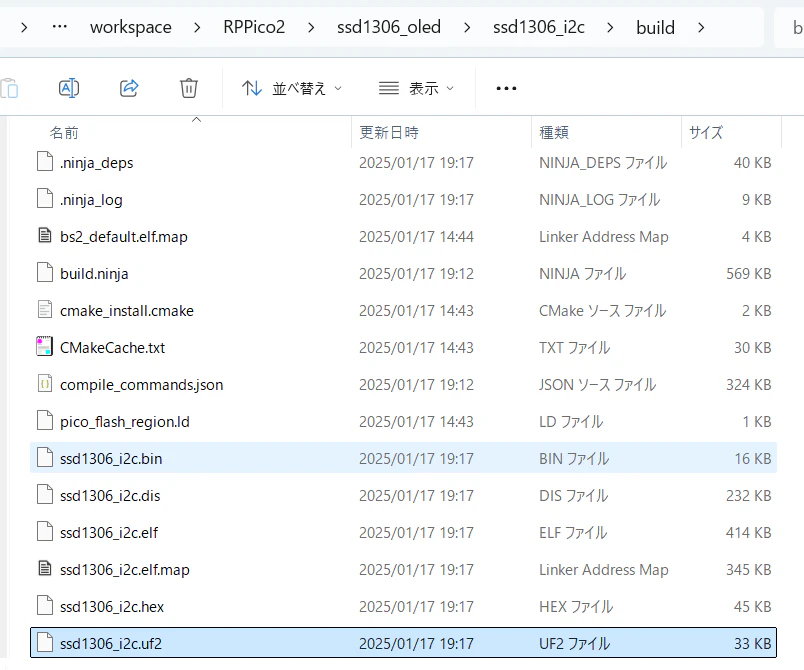

生成物がプロジェクトフォルダのbuildにできる。
「プロジェクト名.uf2」をコピーする。

BOOTSELボタンを押したままPCにUSB接続する。
PCからUSBストレージとして見えるので、「プロジェクト名.uf2」をペーストする。

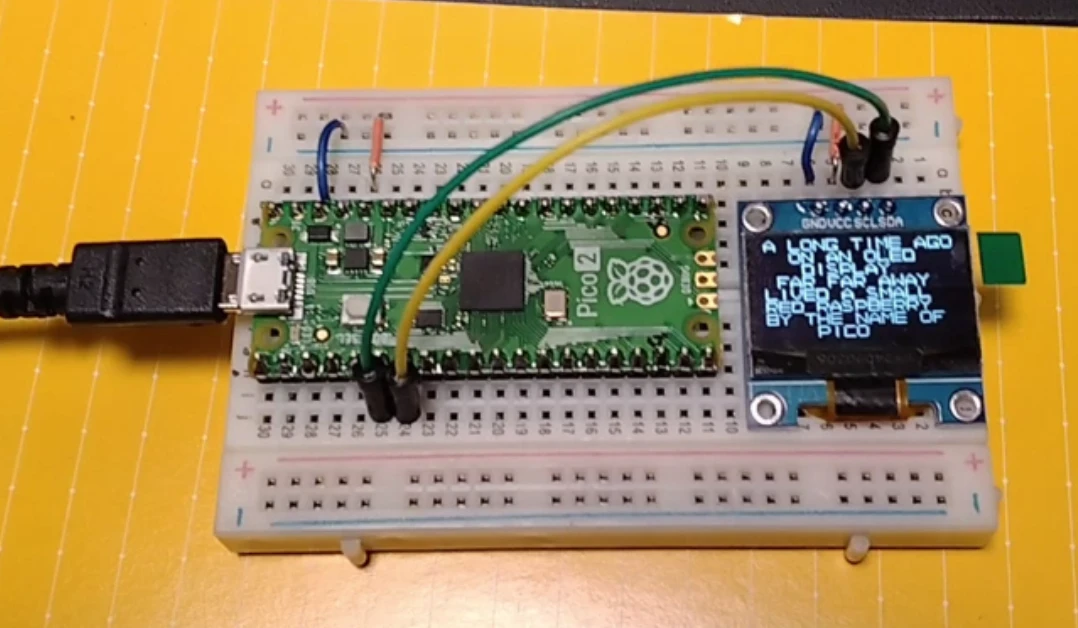

勝手にリブートして、プログラムが起動する。

いままで結構C言語開発だとビルド環境を整えるのが面倒だったけど、VSCodeの拡張でかなり簡単になった。

RP2350が載っているのでなんかできそうな雰囲気。
ARM Cortex-Mデュアルコア + RISC-Vデュアルコア　150MHzという組み込み1000円基板とは思えないSoC。ただし、一度にアクティブにできるコアは2つのみらしい。

やっぱりWifiが載ってたほうがPCと繋ぎやすいかなぁ…。
https://akizukidenshi.com/catalog/g/g117947/

[2025/1/18　追記]

せっかくなのでBH1750照度計(I2C)から読んだルクス値を表示するようにしてみました。
フォントもドットなど追加。
