電子回路入門 7セグメントLED

Last updated at Posted at 2018-03-06

#はじめに
書籍に沿って引き続き進めていきます。

#7セグメントLEDとは
こんなもの ↓ (Fritzingより)
7つの数字を表すLED + 「.」のLED用のピン計8ピンと
上下真ん中のコモンピン2つのピンから成り立っています。

簡単に言うと8個のLEDが1つになったもの。

2種類のLEDがあり、カソード(-)がコモンになっているもの(図上)、アノード(+)がコモンになっているもの(図下)があります。
ちなみに今回はカソードコモンを使用します。


#使用部品

#0を表示してみる

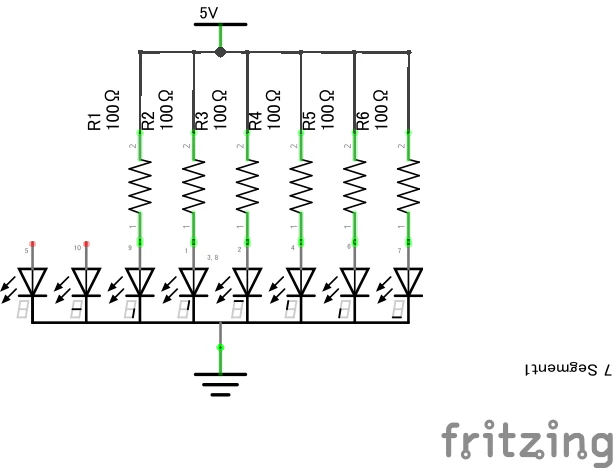

プログラム無しでとりあえず表示させてみます。

#7セグドライバーを使用してみる
ドライバーを使用すると、2進数を変換して表示できます。

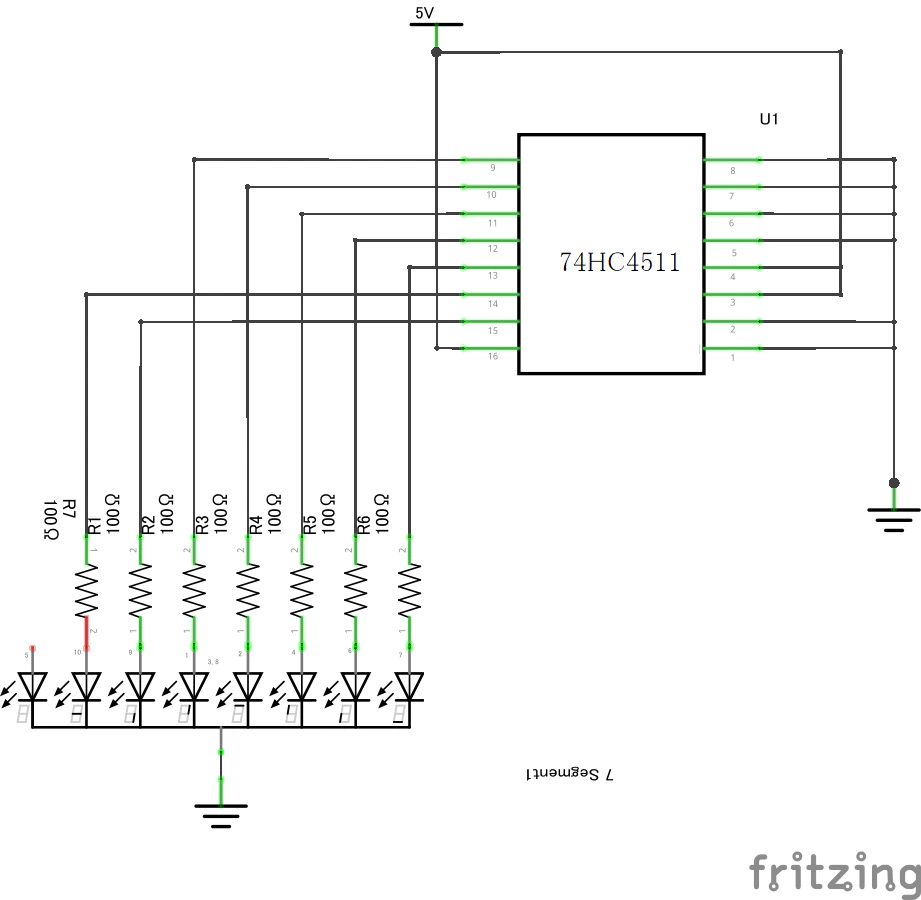

下図で74HC4511の下から出ている線4本が2進数の信号になっています。
(0=GND, 1=5V)

オレンジ 表示
0 0 0 0 0
0 0 0 1 1
0 0 1 0 2
0 0 1 1 3
0 1 0 0 4
0 1 0 1 5
0 1 1 0 6
0 1 1 1 7
1 0 0 0 8
1 0 0 1 9
…オレンジだけカタカナ

今回も0を表示させます。

#PSoCで制御する
先ほど出ていた4本をPSoCへ接続します。

PSoCの設定を追加

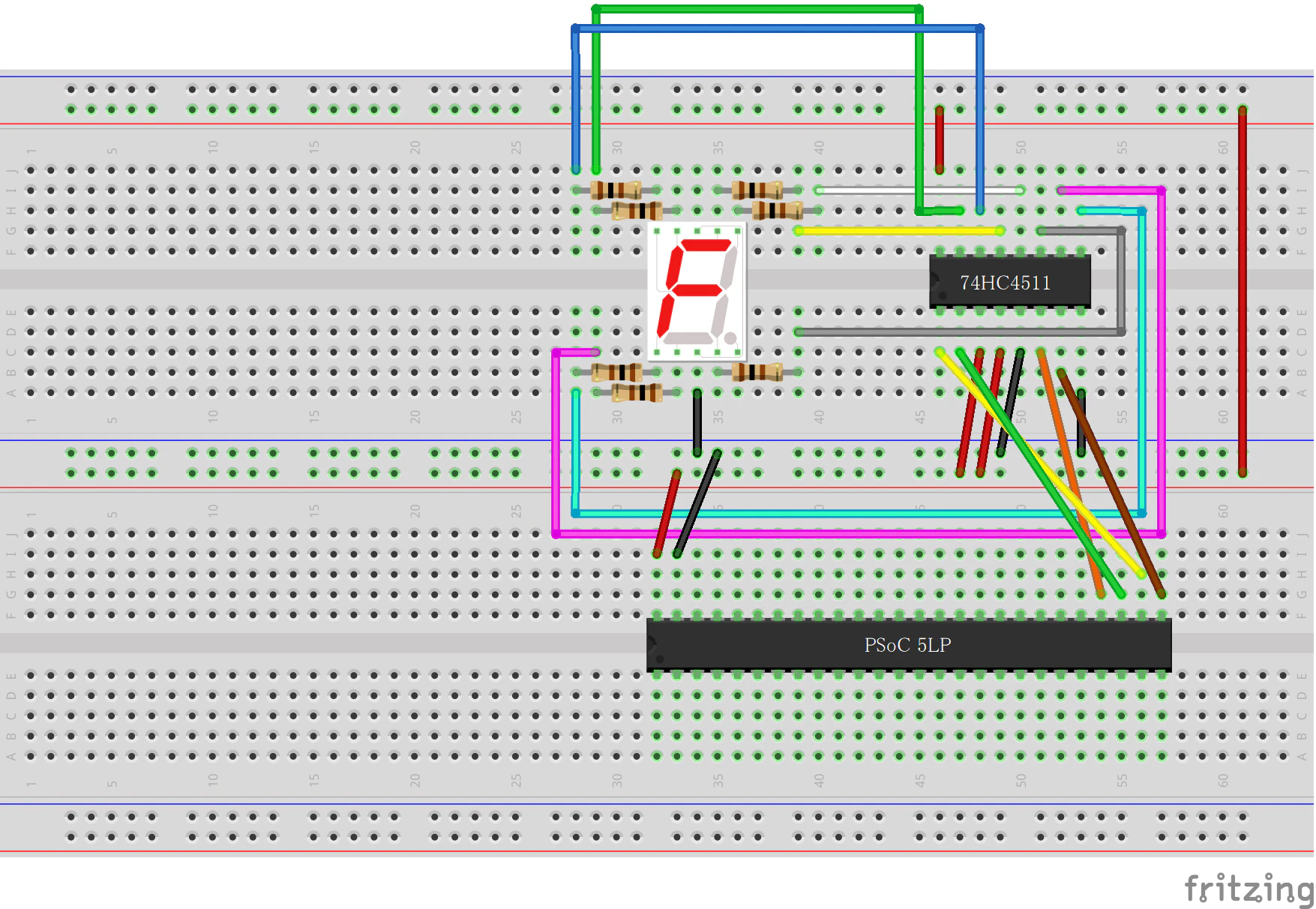

TopDesign.cysch → Degital Output Pin → Number of pins を4へ変更してください(私は8にしましたが…8でも大丈夫です。)

2を表示させるプログラム

#include "project.h"
#include "stdio.h"

int main(void)
{
    CyGlobalIntEnable;
    for(;;)
    {
        LED_1_Write(2);
    }
}

すごく簡単です(o^―^o)
配線は大変ですが(´・ω・`)
