Knot DNS -> Knot DNS の構成です。
プライマリサーバー: 192.168.182.10 は以下の手順で構築が行われたと仮定します。
また、実際には以下の手順で DDNS を有効化済みのプライマリサーバー上で本記事の設定を行っていますが、簡単のためこの記事では DDNS 用の定義は記載していません。
セカンダリサーバー: 192.168.182.11 の環境は以下の通りです。
OS: Rocky Linux 9.5
Knot DNS 3.4.6
SELinux 有効
プライマリサーバーの設定
セカンダリサーバーの NS レコードを追加します。
# knotc zone-begin --
# knotc zone-set example.com @ 3600 NS dns2
# knotc zone-set 182.168.192.in-addr.arpa @ 3600 NS dns2.example.com.
# knotc zone-commit --
TSIG 鍵を生成します。
生成した TSIG 鍵はこの後セカンダリサーバーにも追加します。必ずメモしましょう。
（実行結果の secret: <この文字列> がTSIG 鍵です）
# keymgr -t xfr_notify hmac-sha512
TSIG 鍵、notify の通知先アドレス、transfer 要求を受け付ける ACL を追加します。
/etc/knot/tsig-keys.conf
key:
- id: xfr_notify
algorithm: hmac-sha512
secret: <TSIG 鍵>
/etc/knot/knot.conf
server:
rundir: "/run/knot"
user: knot:knot
listen: [ 127.0.0.1@53, 192.168.182.10@53 ]
identity:
version:
log:
- target: /var/log/knot.log
any: info
database:
storage: "/var/lib/knot"
mod-queryacl: # 通常の DNS クエリを受け付ける範囲を制限
- id: default
address: [192.168.182.0/24,192.168.207.0/24,127.0.0.0/8]
interface: [192.168.182.10,127.0.0.1]
+ include: tsig-keys.conf
+ remote:
+ - id: dns2
+ address: 192.168.182.11
+ key: xfr_notify
+ acl:
+ - id: allow_xfr
+ address: 192.168.182.11
+ action: transfer
+ key: xfr_notify
template:
- id: default
storage: "/var/lib/knot/zonefile"
file: "%s.zone"
semantic-checks: on
module: mod-queryacl/default
+ notify: dns2
+ acl: allow_xfr
zone:
- domain: example.com
- domain: 182.168.192.in-addr.arpa
file: 182.168.192.in-addr.arpa.zone
reverse-generate: example.com # example.com ゾーンの A/AAAA から PTR を生成
TSIG 鍵が意図しないユーザーに確認されないよう、所有者とパーミッションを変更します。
その後、設定をリロードします。
# chown knot:knot /etc/knot/tsig-keys.conf
# chmod 600 /etc/knot/tsig-keys.conf
# knotc -b reload
セカンダリサーバーの設定
インストール、ログ設定についてはプライマリサーバーと同じですが、定義ファイルは以下のものを使用するようにします。
notify を受け入れる設定や、Primary サーバーを明示的に指定しています。
/etc/knot/tsig-keys.conf
key:
- id: xfr_notify
algorithm: hmac-sha512
secret: <TSIG 鍵>
/etc/knot/knot.conf
server:
rundir: "/run/knot"
user: knot:knot
listen: [ 127.0.0.1@53, 192.168.182.11@53 ]
identity:
version:
log:
- target: /var/log/knot.log
any: info
database:
storage: "/var/lib/knot"
mod-queryacl: # 通常の DNS クエリを受け付ける範囲を制限
- id: default
address: [192.168.182.0/24,192.168.207.0/24,127.0.0.0/8]
interface: [192.168.182.11,127.0.0.1]
include: tsig-keys.conf
acl:
- id: allow_notify
address: 192.168.182.10
action: notify
key: xfr_notify
remote:
- id: primary
address: 192.168.182.10
key: xfr_notify
template:
- id: default
storage: "/var/lib/knot/zonefile"
file: "%s.zone"
semantic-checks: on
module: mod-queryacl/default
master: primary
acl: allow_notify
zone:
- domain: example.com
- domain: 182.168.192.in-addr.arpa
設定出来たら FW に通信許可を設定して Knot DNS を起動します。
# chown knot:knot /etc/knot/tsig-keys.conf
# chmod 600 /etc/knot/tsig-keys.conf
# chown knot:knot -R /var/lib/knot/zonefile/
# knotc conf-check
# firewall-cmd --add-service=dns --permanent
# firewall-cmd --reload
# systemctl enable knot
# systemctl start knot
確認
セカンダリサーバーの Knot DNS を起動するとすぐに AXFR によってゾーン転送が実行されていることがわかります。
2025-05-09T11:29:00+0900 info: [182.168.192.in-addr.arpa.] AXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., started
2025-05-09T11:29:00+0900 info: [182.168.192.in-addr.arpa.] AXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., finished, remote serial 16, 0.00 seconds, 1 messages, 707 bytes
2025-05-09T11:29:00+0900 info: [example.com.] AXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., started
2025-05-09T11:29:00+0900 info: [example.com.] AXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., finished, remote serial 13, 0.00 seconds, 1 messages, 507 bytes
2025-05-09T11:29:00+0900 info: [example.com.] refresh, remote 192.168.182.10@53, key xfr_notify., zone updated, 0.05 seconds, serial none -> 13, expires in 691200 seconds
2025-05-09T11:29:00+0900 info: [example.com.] zone file updated, serial 13
2025-05-09T11:29:00+0900 info: [182.168.192.in-addr.arpa.] refresh, remote 192.168.182.10@53, key xfr_notify., zone updated, 0.05 seconds, serial none -> 16, expires in 86400 seconds
2025-05-09T11:29:00+0900 info: [182.168.192.in-addr.arpa.] zone file updated, serial 16
プライマリサーバーと同じ内容が返ります。
Resolve-DnsName dns1.example.com -server 192.168.182.11
Name Type TTL Section IPAddress
---- ---- --- ------- ---------
dns1.example.com A 3600 Answer 192.168.182.10
Resolve-DnsName example.com. -server 192.168.182.11
Name Type TTL Section PrimaryServer NameAdministrator SerialNumber
---- ---- --- ------- ------------- ----------------- ------------
example.com SOA 3600 Authority dns1.example.com hostmaster.example.com 13
Resolve-DnsName example.com. -server 192.168.182.11 -type NS
Name Type TTL Section NameHost
---- ---- --- ------- --------
example.com NS 3600 Answer dns1.example.com
example.com NS 3600 Answer dns2.example.com
Name : dns1.example.com
QueryType : A
TTL : 3600
Section : Additional
IP4Address : 192.168.182.10
Name : dns2.example.com
QueryType : A
TTL : 3600
Section : Additional
IP4Address : 192.168.182.11
Resolve-DnsName 192.168.182.10 -server 192.168.182.11
Name Type TTL Section NameHost
---- ---- --- ------- --------
10.182.168.192.in-addr.arpa PTR 3600 Answer dns1.example.com
Resolve-DnsName 182.168.192.in-addr.arpa -server 192.168.182.11
Name Type TTL Section PrimaryServer NameAdministrator SerialNumber
---- ---- --- ------- ------------- ----------------- ------------
182.168.192.in-addr.arpa SOA 900 Authority dns1.example.com hostmaster.example.com 16
ACL、TSIG の確認
セカンダリサーバーから TSIG 鍵無しの AXFR 要求を送ると失敗しますが、
# dig example.com. @192.168.182.10 axfr
; <<>> DiG 9.16.23-RH <<>> example.com. @192.168.182.10 axfr
;; global options: +cmd
; Transfer failed.
TSIG 鍵を付与すればゾーンが転送されます。
# dig example.com. -y hmac-sha512:xfr_notify:<TSIG 鍵> @192.168.182.10 axfr
; <<>> DiG 9.16.23-RH <<>> example.com. -y hmac-sha512:xfr_notify:<TSIG 鍵> @192.168.182.10 axfr
;; global options: +cmd
example.com. 3600 IN SOA dns1.example.com. hostmaster.example.com. 13 86400 900 691200 3600
example.com. 3600 IN NS dns1.example.com.
example.com. 3600 IN NS dns2.example.com.
dhcp-test.example.com. 28800 IN A 192.168.182.16
dhcp-test.example.com. 28800 IN DHCID <DHCID>
dns-r.example.com. 3600 IN A 192.168.182.12
dns1.example.com. 3600 IN A 192.168.182.10
dns2.example.com. 3600 IN A 192.168.182.11
test.example.com. 3600 IN A 192.168.182.21
test2.example.com. 3600 IN A 192.168.182.22
test3.example.com. 3600 IN A 192.168.182.23
example.com. 3600 IN SOA dns1.example.com. hostmaster.example.com. 13 86400 900 691200 3600
xfr_notify. 0 ANY TSIG hmac-sha512. 1746757890 300 64 tOc2pR61b9bCJpz3WFmuSNqzTPtjH3irPnPo57uU1tcyrfIUcR80ybzm j+Ejb0ycYq3duX2oUaD24nDxbFcWTA== 28284 NOERROR 0
;; Query time: 0 msec
;; SERVER: 192.168.182.10#53(192.168.182.10)
;; WHEN: Fri May 09 11:31:30 JST 2025
;; XFR size: 12 records (messages 1, bytes 499)
これを他サーバーから要求すると失敗します。（以下は 192.168.207.132 上の Ubuntu から要求した例）
# dig example.com. -y hmac-sha512:xfr_notify:<TSIG 鍵> @192.168.182.10 axfr
;; Couldn't verify signature: expected a TSIG or SIG(0)
; <<>> DiG 9.18.30-0ubuntu0.22.04.2-Ubuntu <<>> example.com. -y hmac-sha512:xfr_notify:<TSIG 鍵> @192.168.182.10 axfr
;; global options: +cmd
; Transfer failed.
ゾーンを更新してみる(手動)
プライマリサーバーでゾーンを更新してみます。
# knotc zone-begin example.com
# knotc zone-set example.com test5 3600 A 192.168.182.25
# knotc zone-commit example.com
セカンダリサーバーのログを確認すると、notify が送られ、IXFR によるゾーン転送が実行されていることがわかります。
2025-05-09T11:34:44+0900 info: [example.com.] notify, incoming, remote 192.168.182.10@33152 TCP, key xfr_notify., serial 14
2025-05-09T11:34:44+0900 info: [182.168.192.in-addr.arpa.] notify, incoming, remote 192.168.182.10@33168 TCP, key xfr_notify., serial 17
2025-05-09T11:34:44+0900 info: [example.com.] refresh, remote 192.168.182.10@53, key xfr_notify., remote serial 14, zone is outdated
2025-05-09T11:34:44+0900 info: [182.168.192.in-addr.arpa.] refresh, remote 192.168.182.10@53, key xfr_notify., remote serial 17, zone is outdated
2025-05-09T11:34:44+0900 info: [example.com.] IXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., started
2025-05-09T11:34:44+0900 info: [example.com.] IXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., finished, remote serial 14, 0.00 seconds, 1 messages, 393 bytes
2025-05-09T11:34:44+0900 info: [182.168.192.in-addr.arpa.] IXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., started
2025-05-09T11:34:44+0900 info: [182.168.192.in-addr.arpa.] IXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., finished, remote serial 17, 0.00 seconds, 1 messages, 462 bytes
2025-05-09T11:34:44+0900 info: [182.168.192.in-addr.arpa.] refresh, remote 192.168.182.10@53, key xfr_notify., zone updated, 0.01 seconds, serial 16 -> 17, expires in 86400 seconds
2025-05-09T11:34:44+0900 info: [182.168.192.in-addr.arpa.] zone file updated, serial 16 -> 17
2025-05-09T11:34:44+0900 info: [example.com.] refresh, remote 192.168.182.10@53, key xfr_notify., zone updated, 0.01 seconds, serial 13 -> 14, expires in 691200 seconds
2025-05-09T11:34:44+0900 info: [example.com.] zone file updated, serial 13 -> 14
以下の通り、更新されたレコードがセカンダリサーバー側にも存在しており、またゾーンのシリアルナンバーがカウントアップされていることがわかります。
Resolve-DnsName test5.example.com. -server 192.168.182.11
Name Type TTL Section IPAddress
---- ---- --- ------- ---------
test5.example.com A 3600 Answer 192.168.182.25
Resolve-DnsName example.com. -server 192.168.182.11
Name Type TTL Section PrimaryServer NameAdministrator SerialNumber
---- ---- --- ------- ------------- ----------------- ------------
example.com SOA 3600 Authority dns1.example.com hostmaster.example.com 14
Resolve-DnsName 192.168.182.25 -server 192.168.182.11
Name Type TTL Section NameHost
---- ---- --- ------- --------
25.182.168.192.in-addr.arpa PTR 3600 Answer test5.example.com
Resolve-DnsName 182.168.192.in-addr.arpa -server 192.168.182.11
Name Type TTL Section PrimaryServer NameAdministrator SerialNumber
---- ---- --- ------- ------------- ----------------- ------------
182.168.192.in-addr.arpa SOA 900 Authority dns1.example.com hostmaster.example.com 17
ゾーンを更新してみる(DDNS)

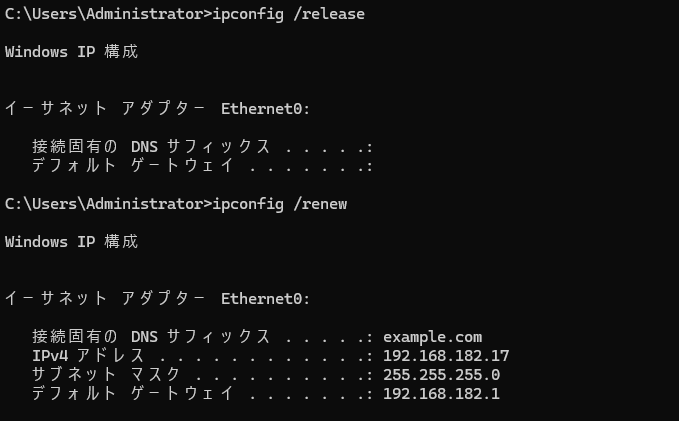

IP アドレスのリースが発生すると、DDNS によりプライマリサーバーのゾーンが更新され、notify による通知から IXFR によるゾーン転送が発生していることがわかります。
2025-05-09T11:48:13+0900 info: [182.168.192.in-addr.arpa.] notify, incoming, remote 192.168.182.10@50946 TCP, key xfr_notify., serial 19
2025-05-09T11:48:13+0900 info: [182.168.192.in-addr.arpa.] refresh, remote 192.168.182.10@53, key xfr_notify., remote serial 19, zone is outdated
2025-05-09T11:48:13+0900 info: [182.168.192.in-addr.arpa.] IXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., started
2025-05-09T11:48:13+0900 info: [182.168.192.in-addr.arpa.] IXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., finished, remote serial 19, 0.00 seconds, 1 messages, 643 bytes
2025-05-09T11:48:13+0900 info: [182.168.192.in-addr.arpa.] refresh, remote 192.168.182.10@53, key xfr_notify., zone updated, 0.01 seconds, serial 17 -> 19, expires in 86400 seconds
2025-05-09T11:48:13+0900 info: [182.168.192.in-addr.arpa.] zone file updated, serial 17 -> 19
2025-05-09T11:48:14+0900 info: [example.com.] notify, incoming, remote 192.168.182.10@50960 TCP, key xfr_notify., serial 15
2025-05-09T11:48:14+0900 info: [example.com.] refresh, remote 192.168.182.10@53, key xfr_notify., remote serial 15, zone is outdated
2025-05-09T11:48:14+0900 info: [example.com.] IXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., started
2025-05-09T11:48:14+0900 info: [example.com.] IXFR, incoming, remote 192.168.182.10@53 TCP, key xfr_notify., finished, remote serial 15, 0.00 seconds, 1 messages, 445 bytes
2025-05-09T11:48:14+0900 info: [example.com.] refresh, remote 192.168.182.10@53, key xfr_notify., zone updated, 0.00 seconds, serial 14 -> 15, expires in 691200 seconds
2025-05-09T11:48:14+0900 info: [example.com.] zone file updated, serial 14 -> 15
もちろんセカンダリサーバーで解決できます。
Resolve-DnsName dhcp-test2.example.com. -server 192.168.182.11
Name Type TTL Section IPAddress
---- ---- --- ------- ---------
dhcp-test2.example.com A 28800 Answer 192.168.182.17
Resolve-DnsName 192.168.182.17 -server 192.168.182.11
Name Type TTL Section NameHost
---- ---- --- ------- --------
17.182.168.192.in-addr.arpa PTR 28800 Answer dhcp-test2.example.com
