Step Functionsから、EC2上でコマンドを実行する（コールバックを待つ版）

はじめに

以前、Step Functionsを使って、EC2上でコマンドを実行する方法の一つを記事としてまとめました。

上記記事ではEC2上のsuccess/failureを、StateMachine側からスリープを挟んでチェックしていました。

今回はEC2側からsuccess/failureを返す方法を記事にします。

概要

• StateMachineでEC2のコマンドを実行する方法として、Systems ManagerのSendCommandを使用
  • EC2側からのコールバックを待つようにします
  • StateMachie側からTaskTokenを渡します
    • コールバックを待つ設定にすると、コンテキストオブジェクトに追加されます
• EC2側からは、send-task-successまたはsend-task-failureを実行し応答
  • その際にTaskTokenが必要です
  • 対象のEC2には以下を付与します
    • アクション：states:SendTaskSuccess、states:SendTaskFailureの許可
    • ポリシー：AmazonSSMManagedInstanceCore
      • SendCommandの実行に必要です

参考

ソース

概要の仕組みを作成するCloudFormationテンプレートは以下になります。
stop.shを実行するコマンドを指定しています。

AWSTemplateFormatVersion: 2010-09-09

Parameters:
  InstanceId:
    Type: String

Resources:
  SMRole:
    Type: "AWS::IAM::Role"
    Properties:
      AssumeRolePolicyDocument:
        Version: "2012-10-17"
        Statement:
          - Effect: Allow
            Principal:
              Service:
                - states.amazonaws.com
            Action:
              - 'sts:AssumeRole'
      Path: "/"
      Policies:
        - PolicyName: allowSsm
          PolicyDocument:
            Version: "2012-10-17"
            Statement:
              - Effect: Allow
                Action:
                  - ssm:SendCommand
                Resource: '*'

  SendCommandToEc2StateMachine:
    Type: AWS::StepFunctions::StateMachine
    Properties:
      RoleArn: !GetAtt SMRole.Arn
      Definition:
        StartAt: SendCommandToEc2
        States:
          SendCommandToEc2:
            Type: Task
            Resource: arn:aws:states:::aws-sdk:ssm:sendCommand.waitForTaskToken
            Parameters:
              DocumentName: AWS-RunShellScript
              DocumentVersion: "1"
              InstanceIds:
                - !Ref InstanceId
              MaxConcurrency: "50"
              MaxErrors: "50"
              Parameters:
                workingDirectory:
                - ""
                executionTimeout:
                - "3600"
                commands.$:
                  "States.Array( States.Format( 'bash /home/ssm-user/scripts/stop.sh {}', $$.Task.Token ))"
              TimeoutSeconds: 60
            ResultPath: $.SendCommandOut
            Next: Success
            Catch:
            -
              ErrorEquals:
              - States.ALL
              Next: Fail
          Success:
            Type: Succeed
          Fail:
            Type: Fail

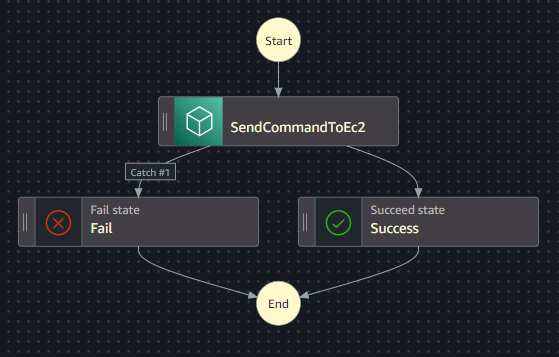

作成されるState Machineは以下になります。

• SendCommandToEc2でコマンドを実行
  • SendTaskSuccessが帰ってきたらSuccessに遷移
  • SendTaskFailureを含む例外発生時はFailに遷移

コマンド部分について補足

commands.$:
  "States.Array( States.Format( 'bash /home/ssm-user/scripts/stop.sh {}', $$.Task.Token ))"

• commandsは配列で指定する必要があるためStates.Arrayを使います
  • $を使う場合は[ ]を配列として使えないです
• stop.shの中でsend-task-success/send-task-failureを使う際にTaskeTokenを使うので、引数にTaskTokenを指定します
  • States.Formatを使ってコマンドを生成しています

実行

success

EC2上で実行するファイルは以下になります。引数にTaskeTokenを指定して実行し、aws stepfunctions send-task-successで用いて応答します。

/home/ssm-user/scripts/stop.sh

echo "Start Scripts:"`date '+%Y-%m-%d %H:%M:%S'` | tee -a /home/ssm-user/scripts/out.txt
sleep 7

aws stepfunctions send-task-success --task-token "$1" --task-output {}
echo "Stop Scripts:"`date '+%Y-%m-%d %H:%M:%S'` | tee -a /home/ssm-user/scripts/out.txt

exit 0

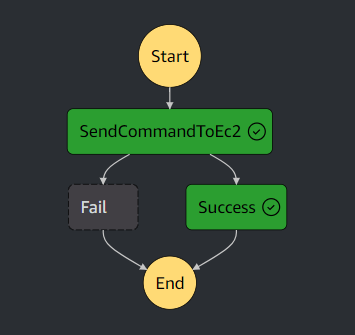

正常にSuccessに遷移しました。

failure

aws stepfunctions send-task-failureで応答して、例外扱いになるのかも確認するため、ファイルを一部修正します。

/home/ssm-user/scripts/stop.sh

echo "Start Scripts:"`date '+%Y-%m-%d %H:%M:%S'` | tee -a /home/ssm-user/scripts/out.txt
sleep 7

- aws stepfunctions send-task-success --task-token "$1" --task-output {}
+ aws stepfunctions send-task-failure --task-token "$1"
echo "Stop Scripts:"`date '+%Y-%m-%d %H:%M:%S'` | tee -a /home/ssm-user/scripts/out.txt

exit 0

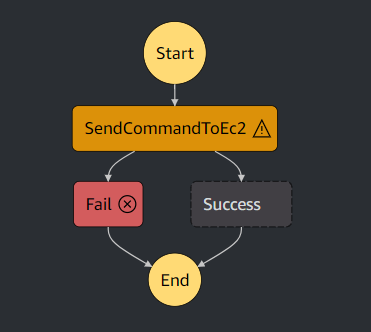

実行結果から、正常にFailに遷移しました。

おわりに

今回はStep FunctionsからEC2上のコマンドを実行し、結果を待つStateMachineを作ってみました。
以前の記事と比べて、かなりシンプルになりました。その分EC2側で配慮が必要になります。
どちらを使うかは、その時々の状況に合わせて選べばよいかと思います。

この記事がどなたかのお役に立てれば幸いです。
