はじめに
EC2等から想定外の場所へのデータ流出を検出するため、VPC内のトラフィックにアラームを設定する環境を、コンソールから構築する方法を調べました。
備忘録として記事にしました。
目的
機密情報を扱う環境として、「決められた場所以外へのデータ送信（以下、不正トラフィック）を検出できる環境」の構築を目的としました。
悪意ある内部ユーザが、個人情報等を他のサーバにコピーしたらすぐにメール通知が飛ぶ、という環境がゴールのイメージです。
GuardDutyではダメ？
GuardDutyは、AWS環境やAWSアカウントに対する攻撃を検知するもので、内部ユーザの悪意ある行動を検知することはできないようです。
これだけでは不十分
これは外部へのデータ流出を検出するだけであり、流出自体を防止するわけではないです。他のセキュリティ対策と併用する必要があります。
- アウトバウンドの制限
- 制限すると、外部のパッケージ等をインストールするのが難しくなるため、要注意。
- セキュリティ教育
やったこと
コンソールから以下のことを行いました。
- 送信先ロググループの作成
- VPCから、フローログの設定
- 今回はデフォルトのVPCを使いました
- 作成時に、ロググループ送信用のIAMロールも作成できます。
- CloudWatchLogsから、メトリクスの作成
- アラームの作成
- 作成時に、SNSトピックも作成できます。
構成
実際の手順
送信先ロググループの作成

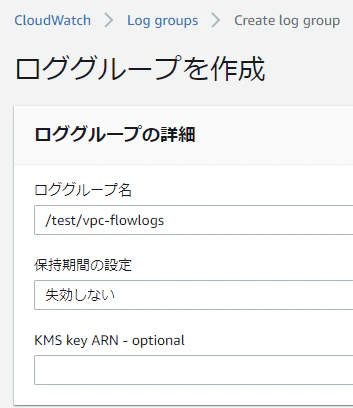

[CloudWatch]-[ロググループ]から、[ロググループを作成]をクリック。
- ロググループ名
- AWSが自動で作るロググループは
/aws/サービス名や/aws-サービス名/機能名などで始まっています。 - これらと自作のロググループがわからなくならないよう、
/test/機能名や/Custom/機能名等の名前にしておくと良いかと思います。
- AWSが自動で作るロググループは
- 保存期間
- お好みで
[作成]で、ロググループが作成されます。
VPCに、フローログの設定

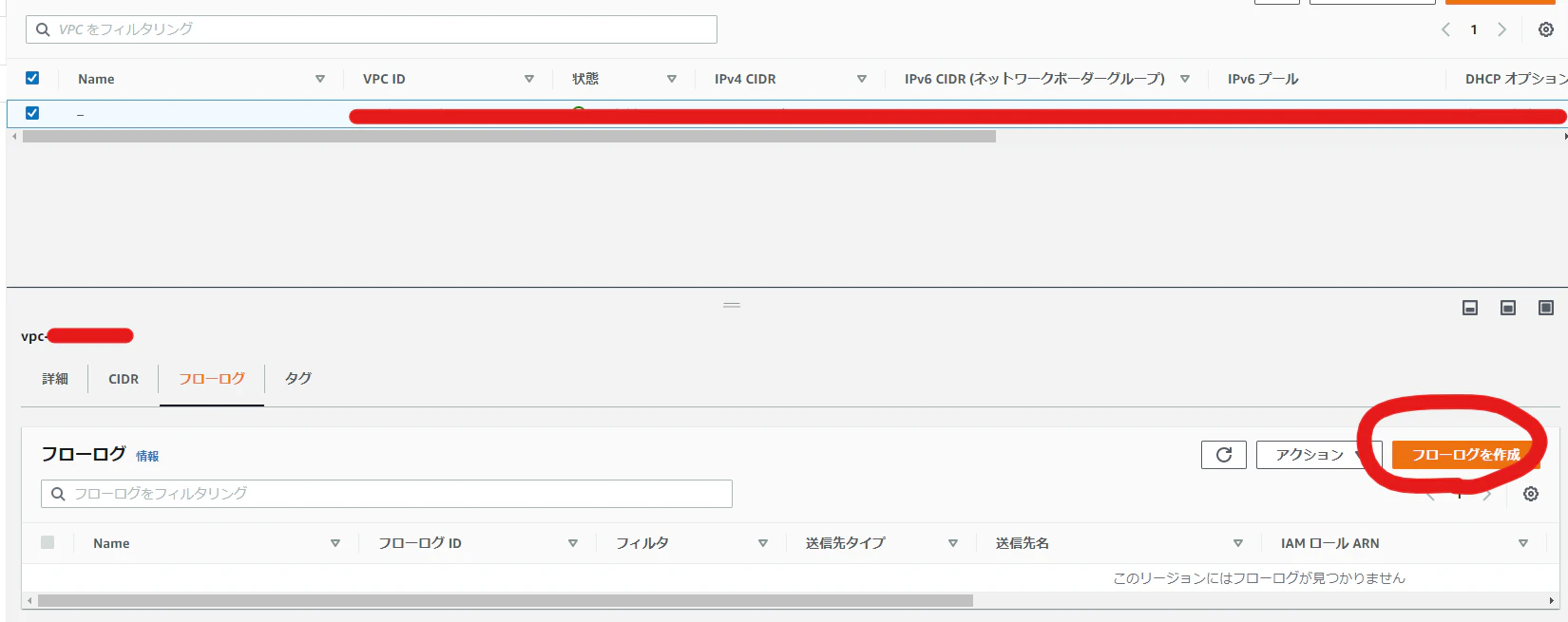

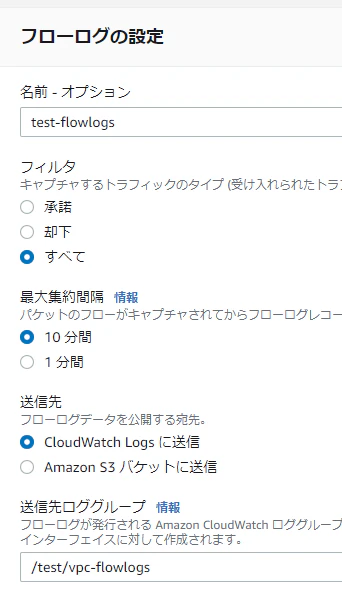

[VPC]から対象のVPCを選択し、下部の[フローログ]タブから、"フローログの作成"をクリック。
- "名前"、"フィルタ"、"最大集約間隔"はお好み。
- "送信先"は"CloudWatch Logs に送信"とし、先ほど作成したロググループを選択。
- IAMロールは右下の"アクセス許可を設定"から作り、選択します。

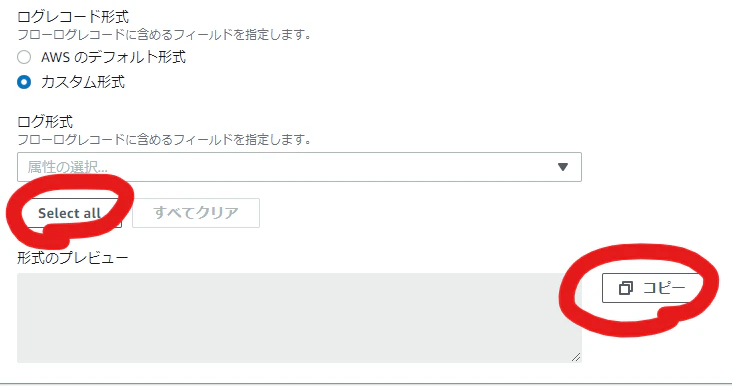

- "ログレコード形式"は、"AWSのデフォルト形式"では少ないので、"カスタム形式"を選んで、[Select all]をクリックしました。
- その後、"形式のプレビュー"の[コピー]をクリックし、フィールドの名前を保存しておきます。
- 後々、メトリクスのフィルタを作成するときに使います。
- その後、"形式のプレビュー"の[コピー]をクリックし、フィールドの名前を保存しておきます。
${account-id} ${action} ${az-id} ${bytes} ${dstaddr} ${dstport} ${end} ${flow-direction} ${instance-id} ${interface-id} ${log-status} ${packets} ${pkt-dst-aws-service} ${pkt-dstaddr} ${pkt-src-aws-service} ${pkt-srcaddr} ${protocol} ${region} ${srcaddr} ${srcport} ${start} ${sublocation-id} ${sublocation-type} ${subnet-id} ${tcp-flags} ${traffic-path} ${type} ${version} ${vpc-id}
[フローログを作成]で完了します。
CloudWatchLogsから、メトリクスの作成

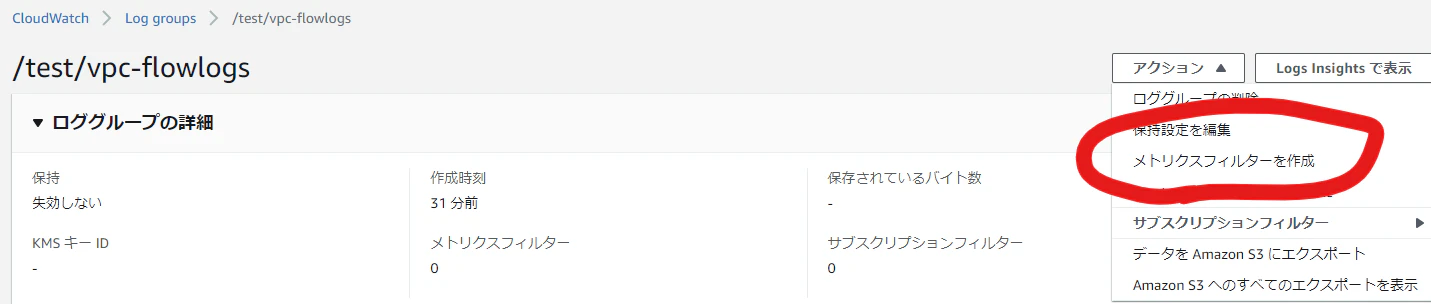

[CloudWatch]-[ロググループ]-[（作成したロググループ）]-[アクション]-[メトリクスフィルターを作成]
- フィルターパターンを作成
-
公式に構文の説明があります。
- VPCFlowLogsはスペース区切りなので、"スペース区切りログイベントから値を取得するメトリクスフィルターの使用"以降が参考になります。
- 先程コピーした、ログレコード形式のフィールド名群を、パターン構文用に編集します。
- パターン構文のフィールド名にハイフン(-)は使えなかったため、アンダースコア(_)にしました。
- 今回は「特定のIP以外の送信先に対して、100KBを超えるサイズの送信」としました。
-
公式に構文の説明があります。
# パターン構文用
[account_id, action, az_id, bytes, dstaddr, dstport, end, flow_direction, instance_id, interface_id, log_status, packets, pkt_dst_aws_service, pkt_dstaddr, pkt_src_aws_service, pkt_srcaddr, protocol, region, srcaddr, srcport, start, sublocation_id, sublocation_type, subnet_id, tcp_flags, traffic_path, type, version, vpc_id]
# パターン構文「特定のIP以外の送信先に対して、100KBを超えるサイズの送信」。後ろは省略可能
[account_id, action, az_id, bytes > 100000, dstaddr!=123.123.123.123 && dstaddr!=210.210.210.210 , dstport, end, flow_direction = egress, ...]
- パターンをテスト
- 既にログが出力されている場合は、ここでテストできます。
- フィルター名
- 任意で。

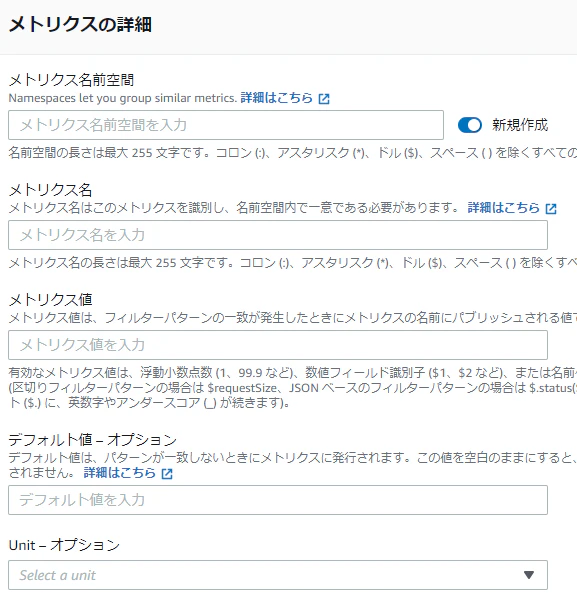

- メトリクス名前空間
-
AWSサービスが発行する名前空間は、
AWS/サービス名となっています。- 混じらないように、
Test/Flowlogsとしました。
- 混じらないように、
-
AWSサービスが発行する名前空間は、
- メトリクス名
- 任意で。
- メトリクス値
- 今回は1回でも発生したら検知するため 1。
- デフォルト値
- 発生していない場合の時の値。今回は 0。
- ディメンジョン
- デフォルト値を設定していると、指定できません。
[Next]-[メトリクスフィルターを作成]で完了。
アラームの作成

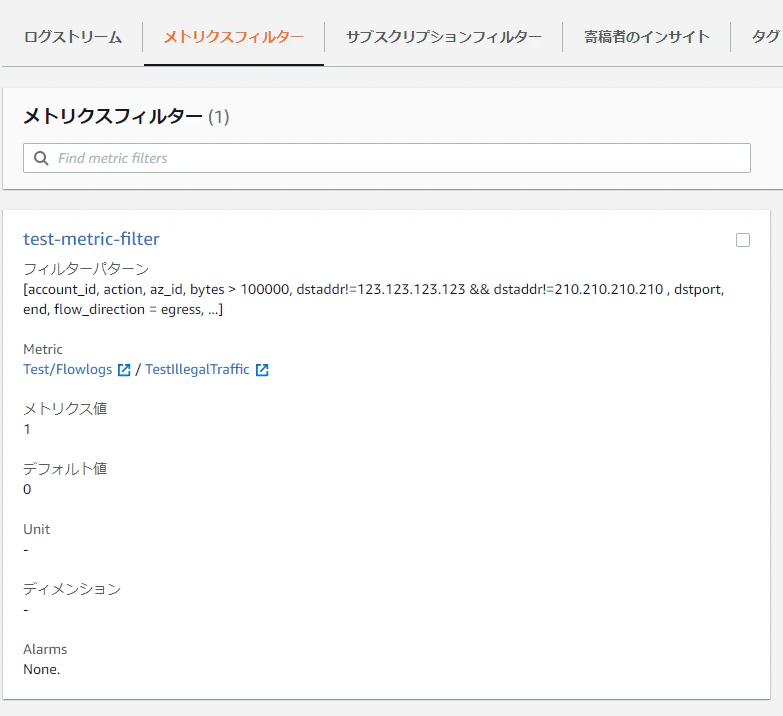

先程作成したメトリクスフィルターの、右上のチェックを付けて[アラームを作成]をクリック。

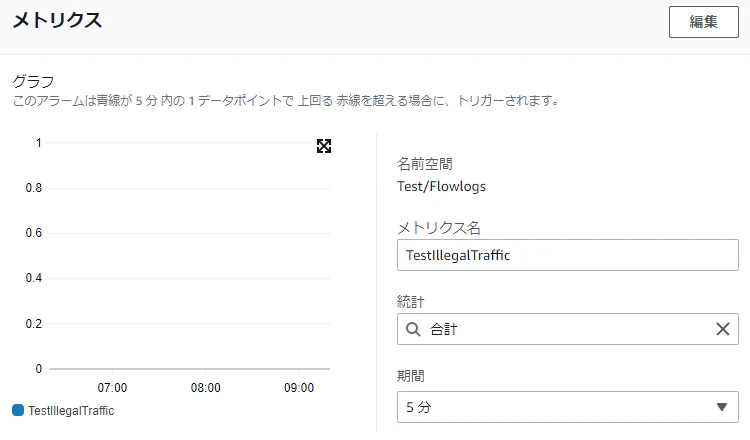

- メトリクス名
- 先のメトリクスが自動でセットされます。
- 統計
- 今回は"合計"。
- 期間
- 今回は"5分"。

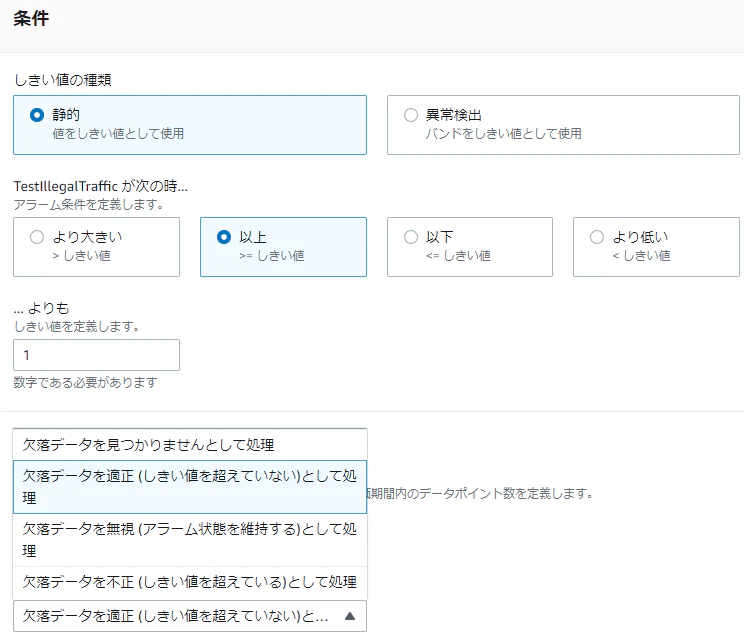

- しきい値の種類
- 静的
- TestIllegalTraffic が次の時..
- ... よりも
- 合わせて 1以上 としました。
- アラームを実行するデータポイント
- 1/1
- 欠落データの処理
- "欠落データを適正（しきい値を超えていない）として処理"。
- アラーム状態トリガー
- アラーム状態
- SNS トピックの選択
- 作っていない場合、ここで作れます。
- 今回は作りますので、"新しいトピックの作成"。
- 新規トピックの作成中...
- 任意で。
- 通知を受け取る E メールエンドポイント …
- 何かしら必須です。
- [トピックの作成]で作成されます。
- 設定したアドレス宛に確認メールが届きます。

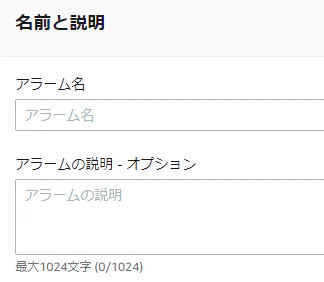

- アラーム名
- 任意で。
- アラームの説明
- アラームのメールに記載されます。わかりやすい説明をしておくとよいと思います。
[次へ]-[アラームの作成]で完了。
作成したアラームが動くかチェック
作った構成が機能するか確かめます。
- デフォルトVPC内にEC2インスタンスを作成
- EC2 Instance Connectを利用したいので、インバウンドに使用されるIPのレンジを許可したセキュリティグループを作成しました。
- S3への出力をアラーム対象とするため、S3フルアクセスのロールをアタッチしました。

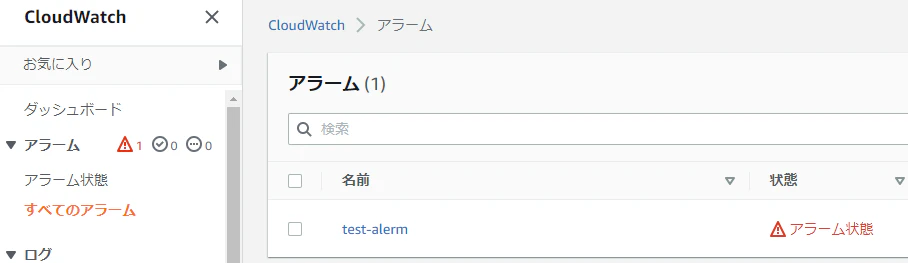

- アラームが飛ぶと、CloudWatch上ではこうなります。
- 指定したメールアドレスにも、アラームの通知が来ます。
S3はよく使うのでフィルターから除外したい場合、S3のIPアドレスを調べて、パターン構文に反映させてください。
片づけ
- アラームの削除
- [CloudWatch]-[すべてのアラーム]から、作成したアラームをチェックし、[アクション]-[削除]。
- SNSの削除
- [Amazon SNS]-[トピック]-[（作成したトピック）]をクリックして、"サブスクリプション"から対象のアドレスを選択し、削除。
- その後、対象のトピックを削除。
- メトリクスフィルターの削除
- 対象のメトリクスフィルターの右上にチェックをして、削除。
- メトリクスの削除は・・・
- 手動では削除できず、新しくデータが発行されなければ自動で削除されるようです。
- フローログの削除
- 対象のVPCを選択し、[フローログ]タブから選択、[アクション]-[フローログを削除]。
- IAMロールの削除
- [IAM]-[ロール]から、フローログ用に作成したIAMロールを選択し、削除。
- ロググループの削除
- [CloudWatch]-[ロググループ]から、作成したロググループを選択し、[アクション]-[ロググループの削除]。
まとめ
「VPCの不正トラフィックを検出」というテーマで環境を構築する方法をまとめました。
次はCloudFormationを用いて作る方法を記事にしたいと思います。
CloudFormationで書いた記事はこちらになります。
