Cloud9を動かせるVPCを作る

はじめに

新しく作ったVPC上にCloud9を作ろうとしたらうまく動かなかったので、Cloud9が動くVPC環境を作る方法を簡単にまとめました。

概要

前提として、接続方法はAWS Systems Manager (SSM)になります。

• パブリックサブネットで動かす
  • サブネットのIPアドレス自動割り当てをONにする必要あり
• プライベートサブネットで動かす
  • パブリックサブネットも必要
  • NATゲートウェイが必要

参考

パブリックサブネットで動かす

コンソールから作成

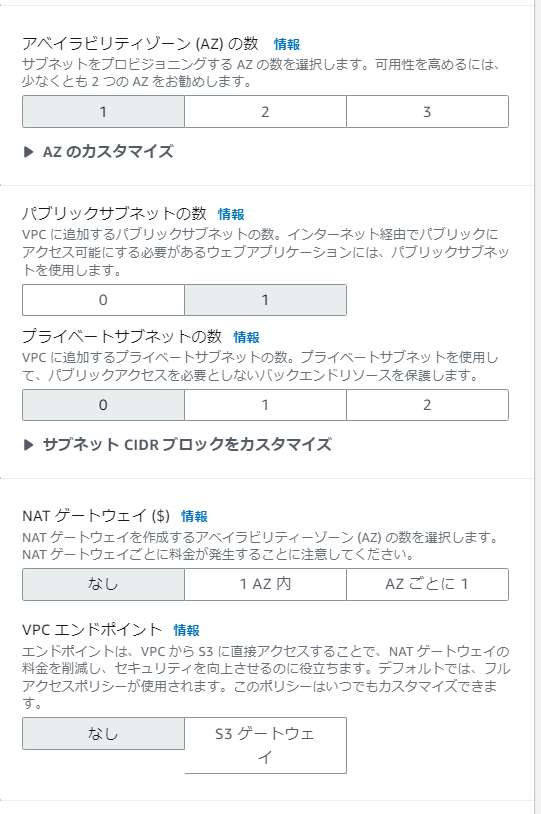

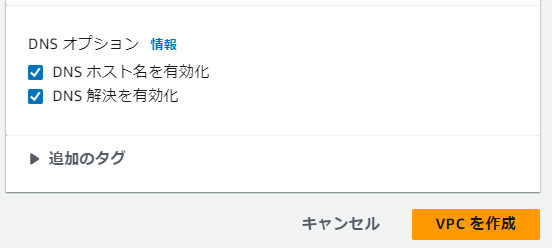

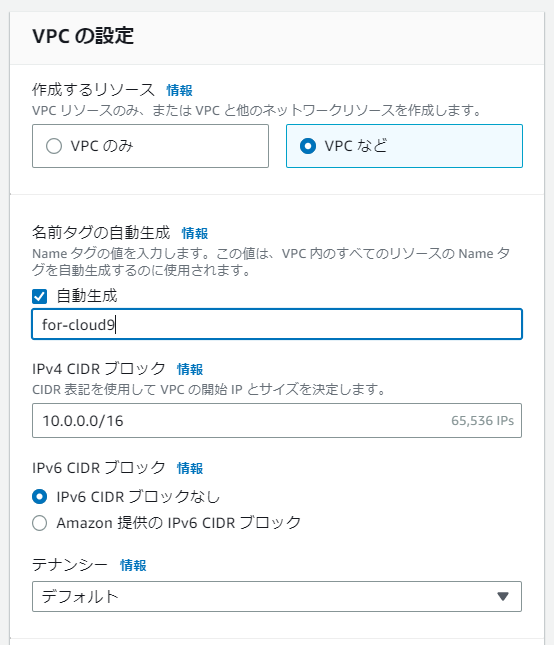

VPC作成の画面から、以下のように設定し作成します。たくさんリソースを作るとわかりずらくなるので、サブネットは1つにしています。

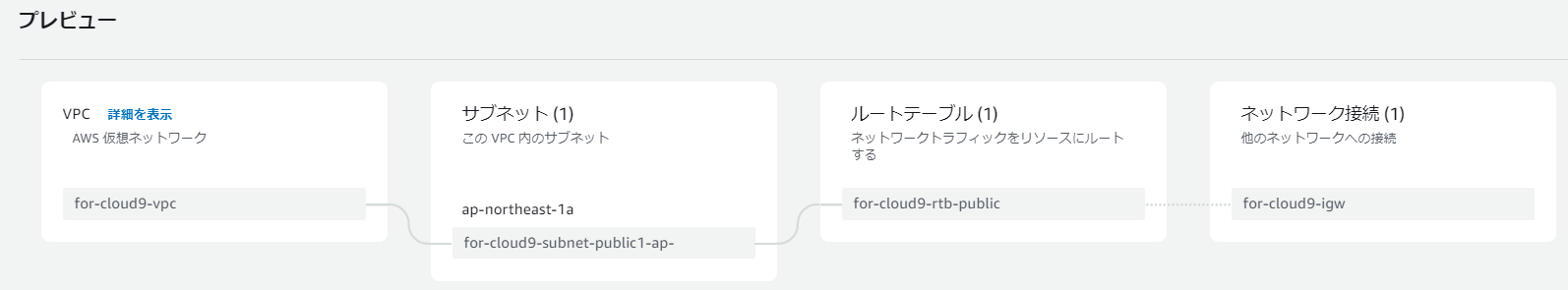

Resource mapは以下のようになります。

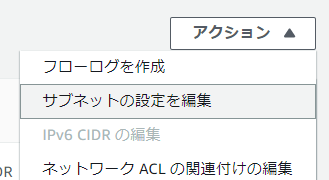

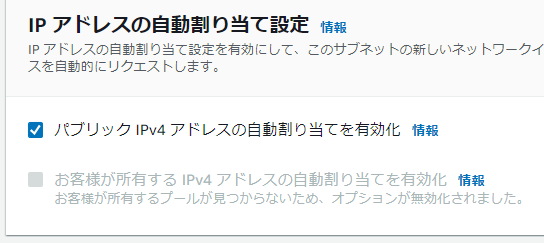

作成後、サブネットのIPアドレス自動割り当てをONにする必要があります。

削除する

コンソールからVPCを削除するだけで、関連するリソースは全部削除されます。

CloudFormationから作成

以下のコードになります。ほぼChatGPTが生成してくれました、便利。

クリックで表示

create_vpc.yaml

AWSTemplateFormatVersion: '2010-09-09'

Parameters:
  VpcName:
    Type: String
    Default: forcloud9
    Description: Name of the VPC
  VpcCIDR:
    Type: String
    Default: 10.50.0.0/16
    Description: CIDR block for the VPC

Resources:
  VPC:
    Type: 'AWS::EC2::VPC'
    Properties:
      CidrBlock: !Ref VpcCIDR
      EnableDnsSupport: true
      EnableDnsHostnames: true
      Tags:
        - Key: Name
          Value: !Ref VpcName

  InternetGateway:
    Type: 'AWS::EC2::InternetGateway'
    Properties:
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-igw

  VPCGatewayAttachment:
    Type: 'AWS::EC2::VPCGatewayAttachment'
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway

  PublicSubnet:
    Type: 'AWS::EC2::Subnet'
    Properties:
      VpcId: !Ref VPC
      CidrBlock: !Select [ 0, !Cidr [ !Ref VpcCIDR, 24, 8 ] ]
      MapPublicIpOnLaunch: true
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-subnet-public1

  PublicRouteTable:
    Type: 'AWS::EC2::RouteTable'
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-rtb-public
  PublicRoute:
    Type: 'AWS::EC2::Route'
    DependsOn: VPCGatewayAttachment
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: '0.0.0.0/0'
      GatewayId: !Ref InternetGateway

  SubnetRouteTableAssociation:
    Type: 'AWS::EC2::SubnetRouteTableAssociation'
    Properties:
      SubnetId: !Ref PublicSubnet
      RouteTableId: !Ref PublicRouteTable

削除する

スタックを削除すると、すべて削除されます。

プライベートサブネットで動かす

公式に以下の記述ありますので、NATゲートウェイを作る必要があります。

プライベートサブネットを使用している場合は、パブリックサブネットで NAT ゲートウェイをホストして、サブネットのインスタンスによるインターネットとの通信を許可します。

コンソールから作成

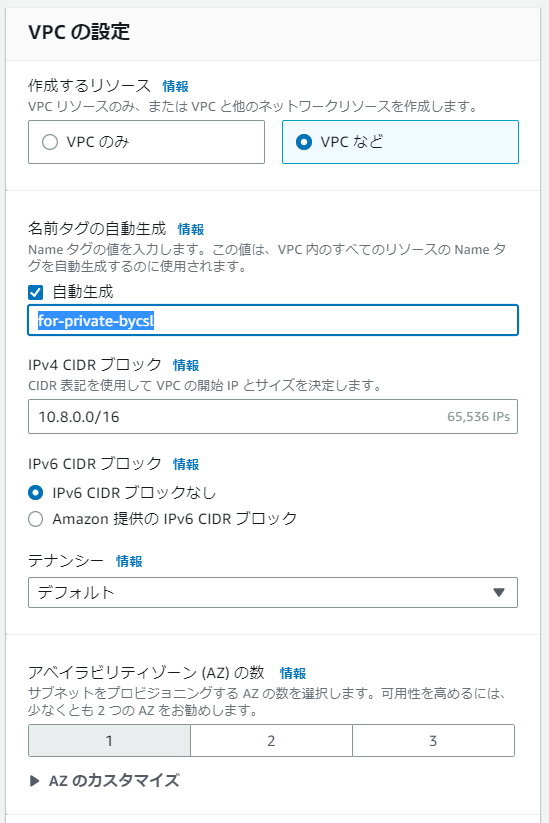

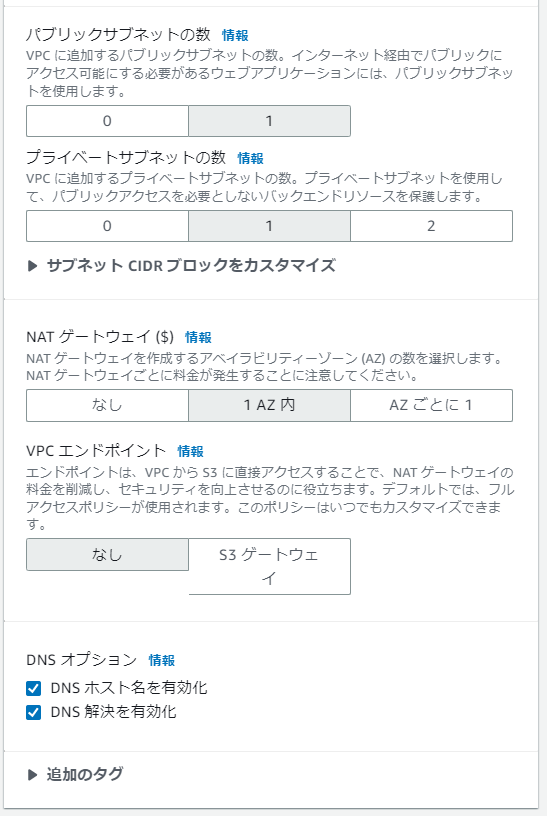

コンソールで、以下のように設定します。わかりやすくパブリック・プライベートサブネットは１つずつにします。
作成後は、サブネットのIPアドレス自動割り当てをONにする必要はないです。（パブリックサブネットで起動する場合は、自動割り当てをONにしてください。）

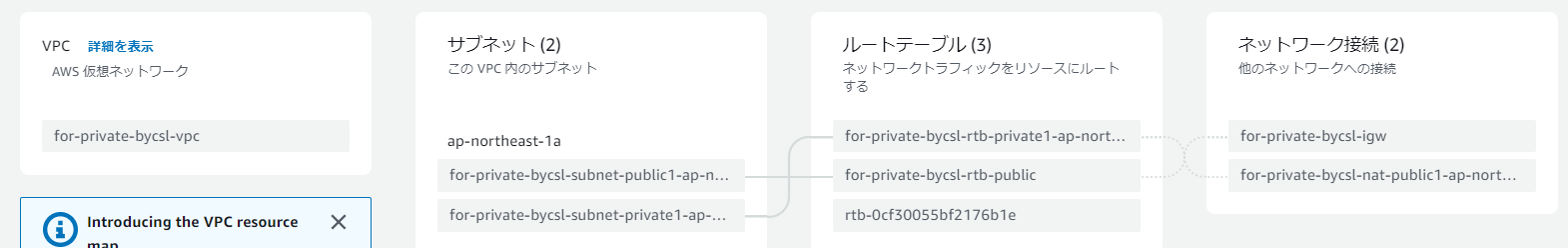

Resource mapは以下のようになります。

削除する

削除するときは、NATゲートウェイを先に削除する必要があります。
またVPCを削除しても、NATゲートウェイに割り付けられたEIPは削除されませんので、別途削除する必要があります。

ClooudFormationから作成

以下のコードになります。パブリックサブネットのIPアドレス自動割り当てはOFFにしています。

クリックで表示

create_vpc.yaml

AWSTemplateFormatVersion: '2010-09-09'

Parameters:
  VpcName:
    Type: String
    Default: for-private-bycfn
    Description: Name of the VPC
  VpcCIDR:
    Type: String
    Default: 10.50.0.0/16
    Description: CIDR block for the VPC

Resources:
  VPC:
    Type: 'AWS::EC2::VPC'
    Properties:
      CidrBlock: !Ref VpcCIDR
      EnableDnsSupport: true
      EnableDnsHostnames: true
      Tags:
        - Key: Name
          Value: !Ref VpcName

  InternetGateway:
    Type: 'AWS::EC2::InternetGateway'
    Properties:
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-igw

  VPCGatewayAttachment:
    Type: 'AWS::EC2::VPCGatewayAttachment'
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway

  PublicSubnet:
    Type: 'AWS::EC2::Subnet'
    Properties:
      VpcId: !Ref VPC
      CidrBlock: !Select [ 0, !Cidr [ !Ref VpcCIDR, 24, 8 ] ]
      MapPublicIpOnLaunch: false
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-subnet-public1

  PublicRouteTable:
    Type: 'AWS::EC2::RouteTable'
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-rtb-public
  PublicRoute:
    Type: 'AWS::EC2::Route'
    DependsOn: VPCGatewayAttachment
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: '0.0.0.0/0'
      GatewayId: !Ref InternetGateway

  SubnetRouteTableAssociation:
    Type: 'AWS::EC2::SubnetRouteTableAssociation'
    Properties:
      SubnetId: !Ref PublicSubnet
      RouteTableId: !Ref PublicRouteTable

  ##################################################
  # Private Subnet
  ##################################################
  PrivateSubnet:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: !Select [ 1, !Cidr [ !Ref VpcCIDR, 24, 8 ] ]
      MapPublicIpOnLaunch: false
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-subnet-private1

  PrivateRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-rtb-private

  PrivateRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGateway

  NatGateway:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt NatGatewayEIP.AllocationId
      SubnetId: !Ref PublicSubnet
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-nat-public1

  NatGatewayEIP:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc
      Tags:
        - Key: Name
          Value: !Sub ${VpcName}-nat-eip

  PrivateSubnetRouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PrivateRouteTable
      SubnetId: !Ref PrivateSubnet

削除する

スタックを削除すると、すべて削除されます。コンソールの場合とは異なり、NATゲートウェイやEIPも一緒に削除してくれます。

おわりに

便利なCloud9なので、専用の環境ごとに作っておきたい時のテンプレートが欲しいと考え記事にしました。
自分用の備忘録ですが、どなたかのお役に立てれば幸いです。
