makerfocusで購入したWIFIKit8用センサーシールド設計しました。

makerfocusで購入したWIFIKit8に温度と湿度と気圧が測定できるBME280を実装しようと計画中

Amazonで購入したBME280はI2CとSPIどちらでも接続できるタイプ

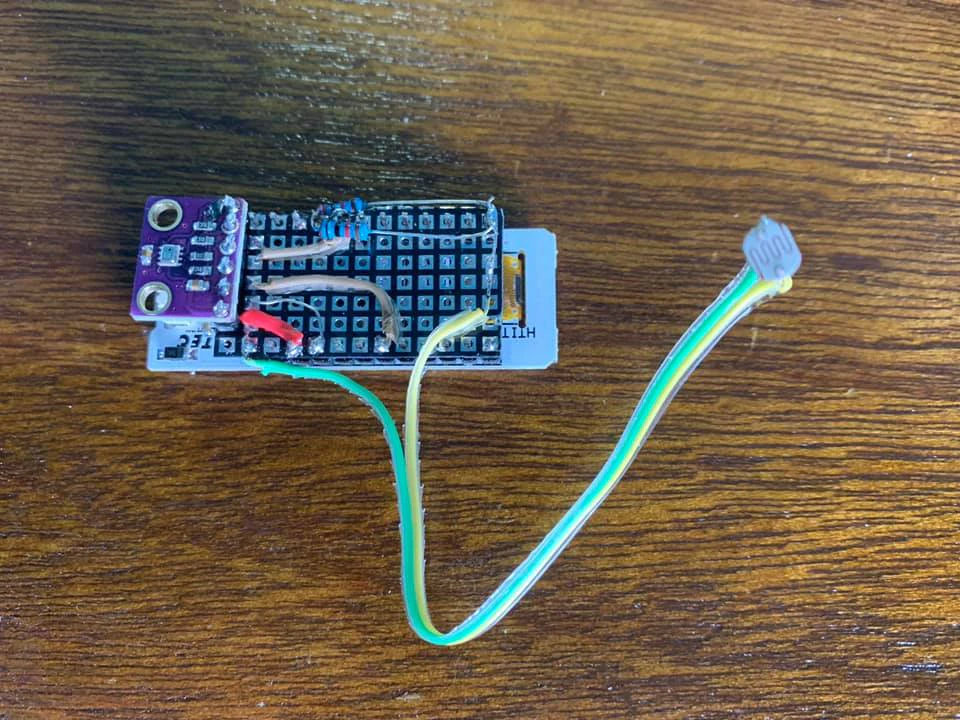

まずは、手配線で作ってみました。
ついでに照度センサーもアナログピンに接続してみました。

動作イメージ

手配線はI2Cで配線しましたがOPLEもI2Cで接続されてるのでアドレスの重なりを
調べる手間を考えたらSPI接続した方がいいなと思い
どうせならどちらか選べるkicadでセンサーシールドを設計してみたので回路図と３Dビューワーの写真アップします。

回路図

３Dビューワー

工夫した点は２つ

１．I2CとSPIはショートジャンパで設定変えれるようにした
２．アナログリード用コネクタの電源ピンは
　　ESP8266は１vまでしか測定できないため
　　抵抗を分圧して１V出力できるようにしてます。
　　抵抗はチップ抵抗を実装したいところですが
　　アセンブリが簡単で手持ち部品のあるDIPタイプにしました。

今後の予定

基板を発注して
基板来る間にプログラム制作します。
また出来ましたらこちらにアップします。

各部品の購入サイト

WIFIKit8
https://www.makerfocus.com/products/0-91-inch-esp8266-oled-display-wifi-development-board-cp2102-support-arduino-ide?_pos=15&_sid=a6cd36349&_ss=r

BME280
https://www.amazon.co.jp/gp/product/B074KBWYX8/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1

照度センサー
https://www.amazon.co.jp/gp/product/B0179BUV92/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1
