CloudFormation タイムラインビュー/デプロイタイムライン (deployment timeline view)
2024/11/12に AWS CloudFormationでタイムラインビュー(デプロイタイムライン ビュー deployment timeline view) が新しく提供されました
説明文に"x-ray"とありますが、単に「見通すことができる」位の意味で使われており、AWS X-Rayとは関係ないようです。
概要
CloudFormationスタックのリソース作成・更新イベント（ログ）を時系列グラフで表示します。
リソース作成の前後関係が判りやすくなりました。
表示方法

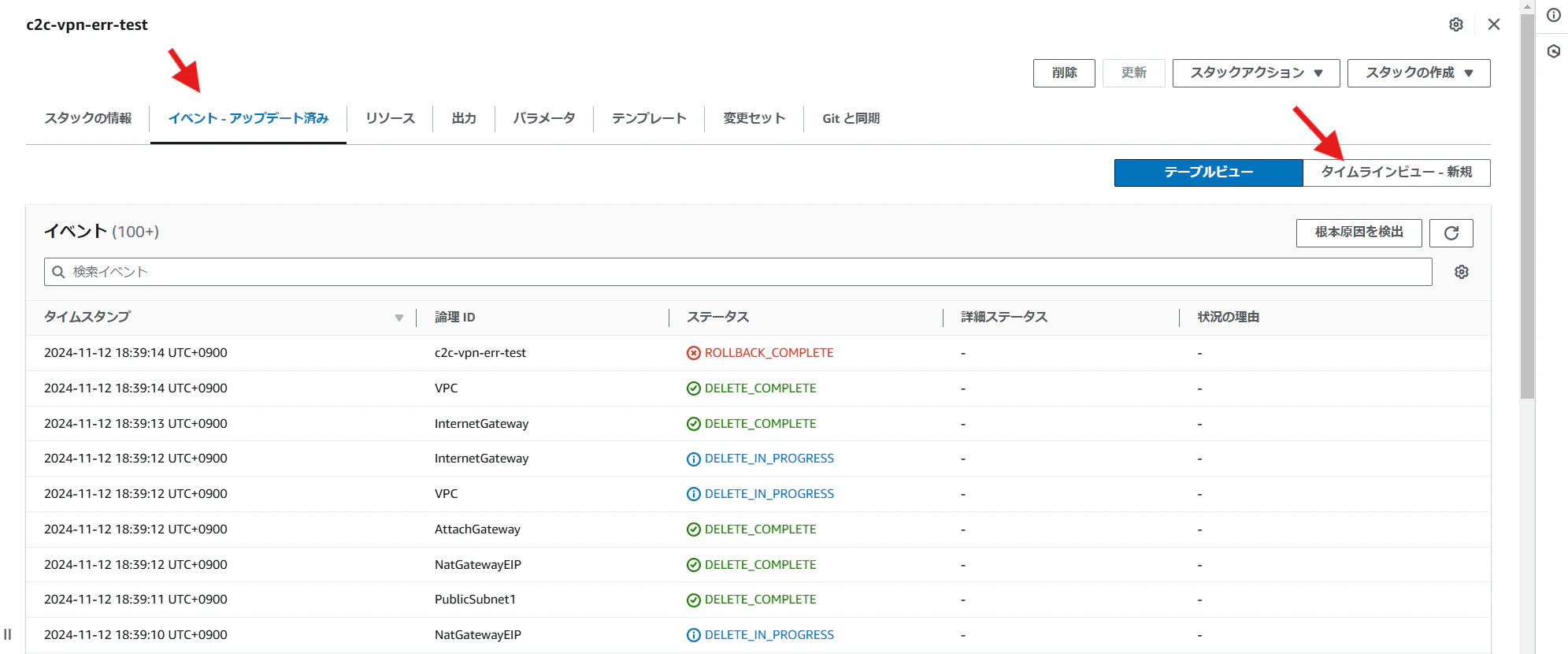

CloudFormation スタックの詳細 画面の「イベント - アップデート済み」タブ（旧「イベント」タブ）で表示できます。
イベント画面には「テーブルビュー」と「タイムラインビュー - 新規」ボタンが新設されました。
「テーブルビュー」が既存のイベント表示です。

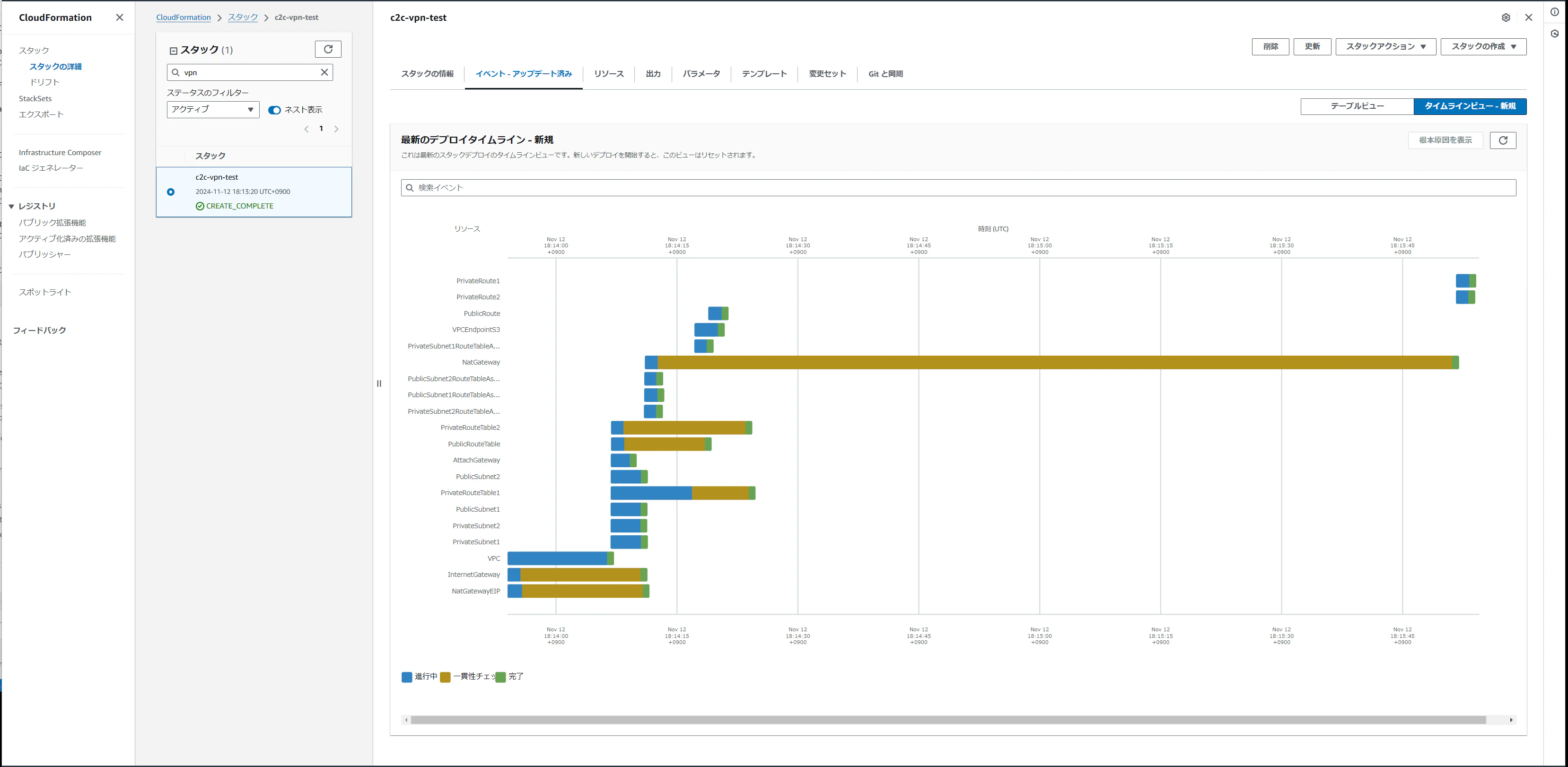

「タイムラインビュー - 新規」ボタンでイベント（ログ）が時系列に表示されます。

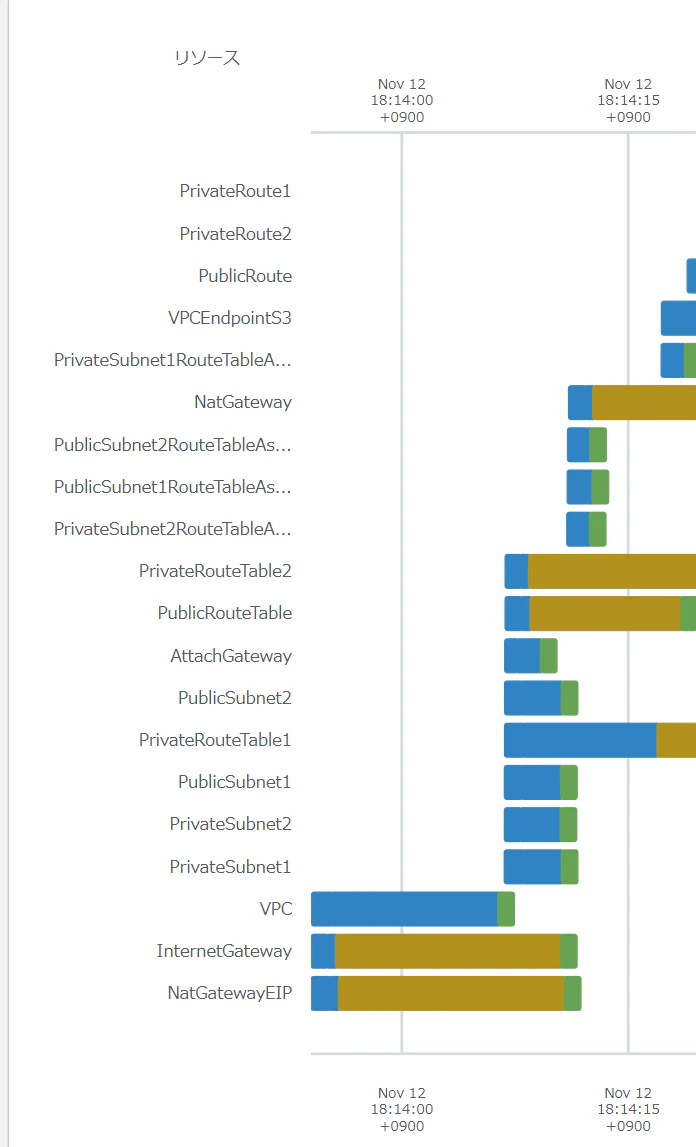

グラフ左には論理IDが表示されています。作成順に並んでいるようです。

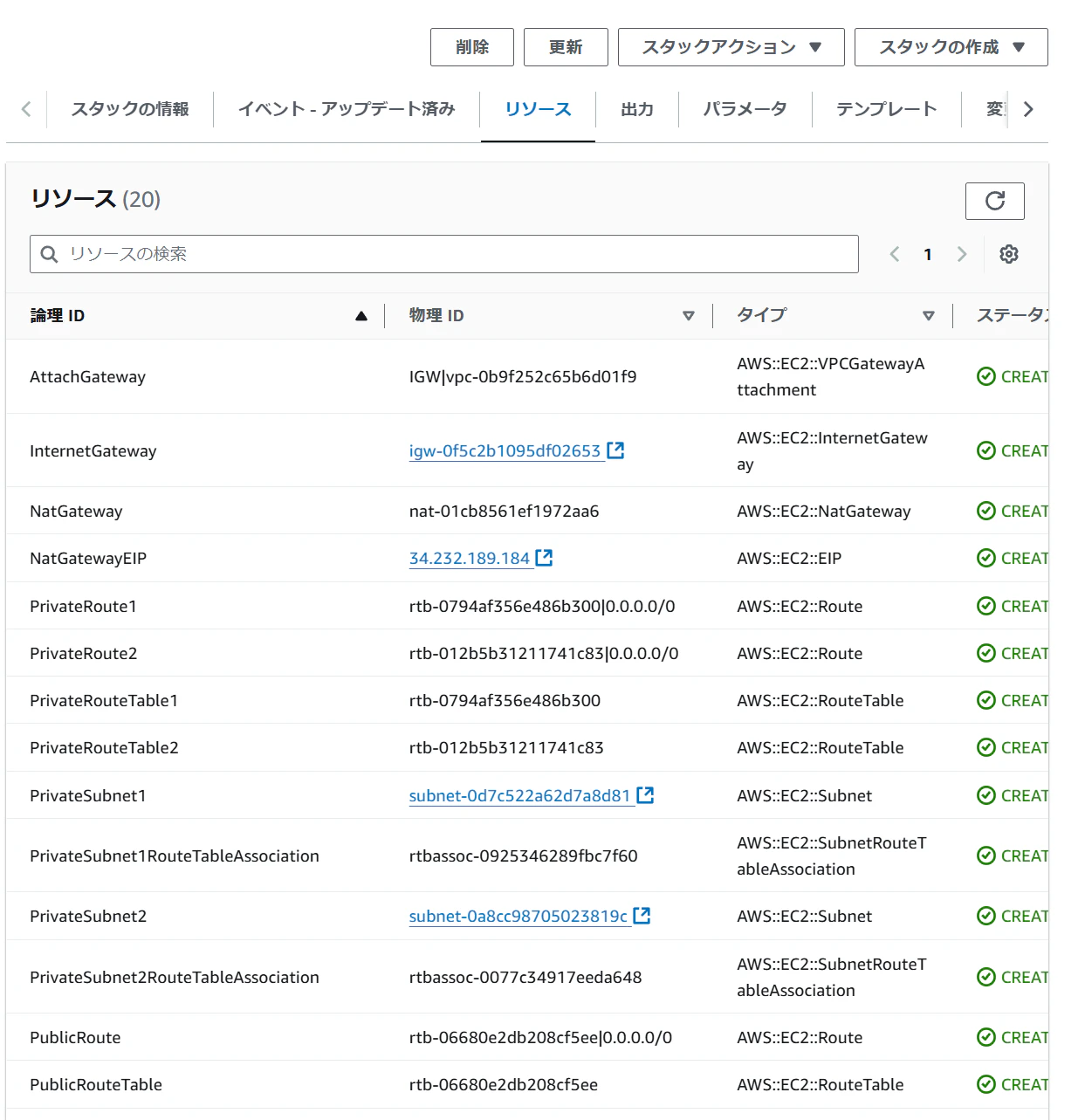

補足すると、論理ID一覧は「リソース」タブで確認できます。
ポップアップ画面表示

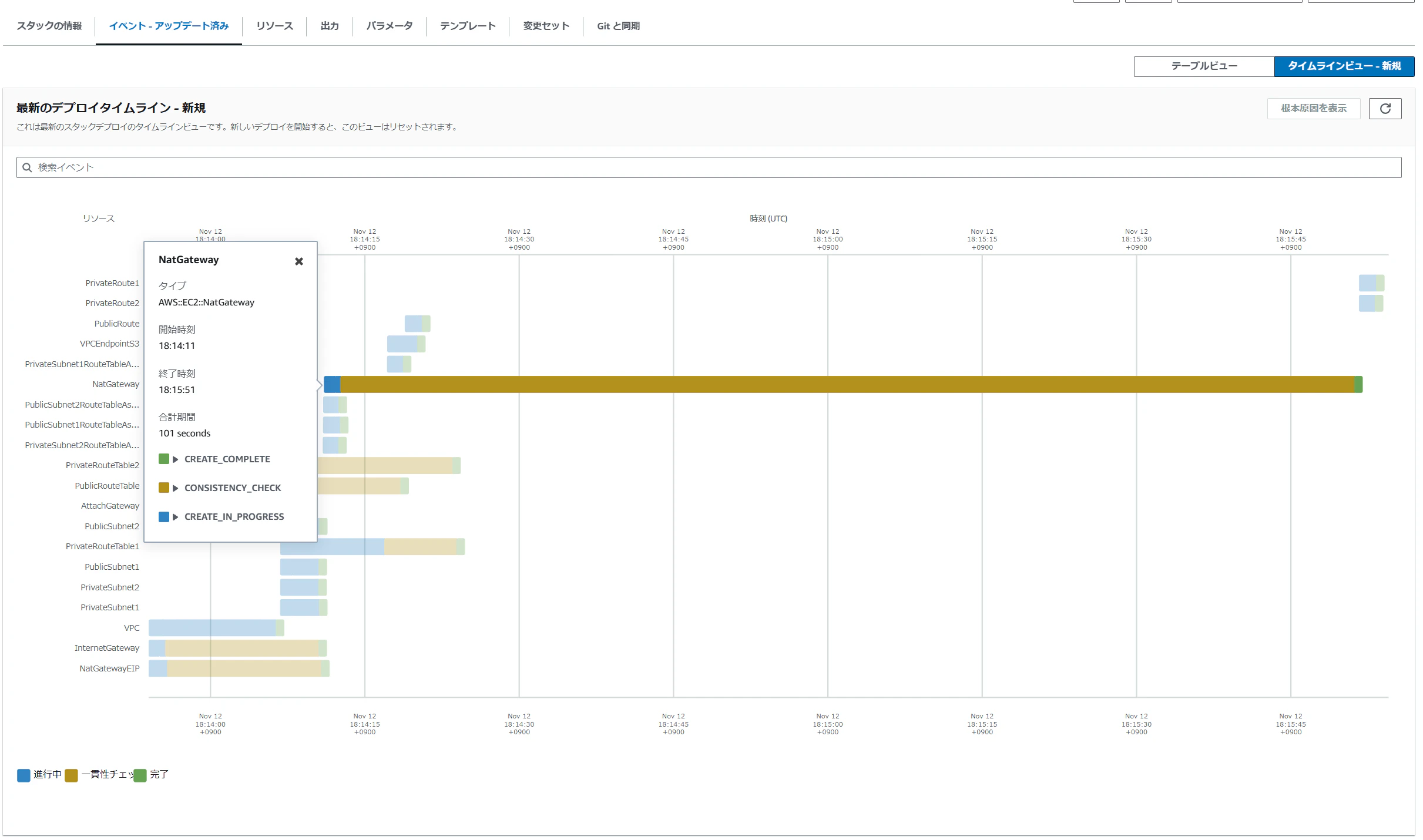

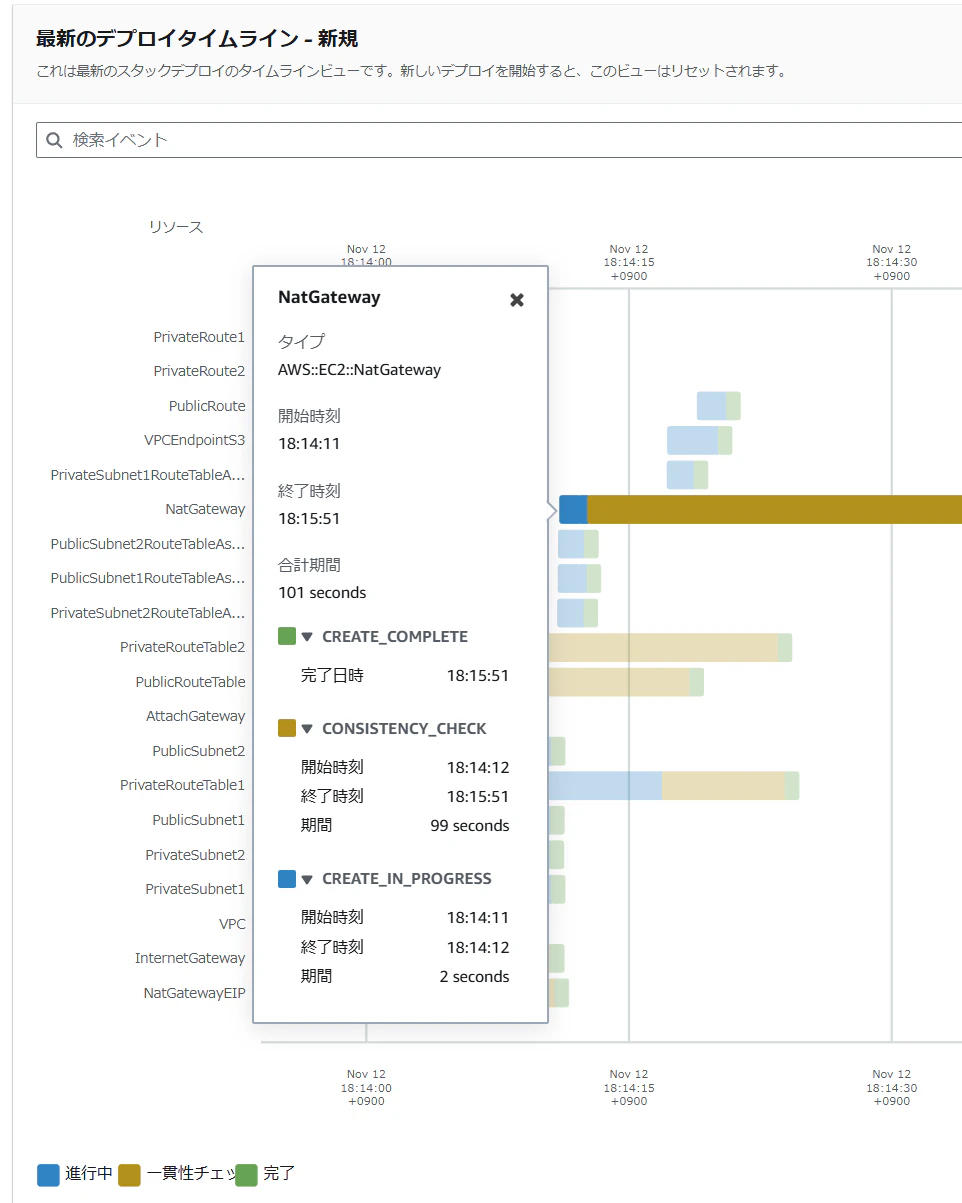

グラフをクリックすると、開始・終了などの時間がポップアップで表示されます。
ポップアップ画面で"CREATE_COMPLETE"などの項目をクリックすれば、時刻詳細が表示できます。
表示リソースのフィルタ

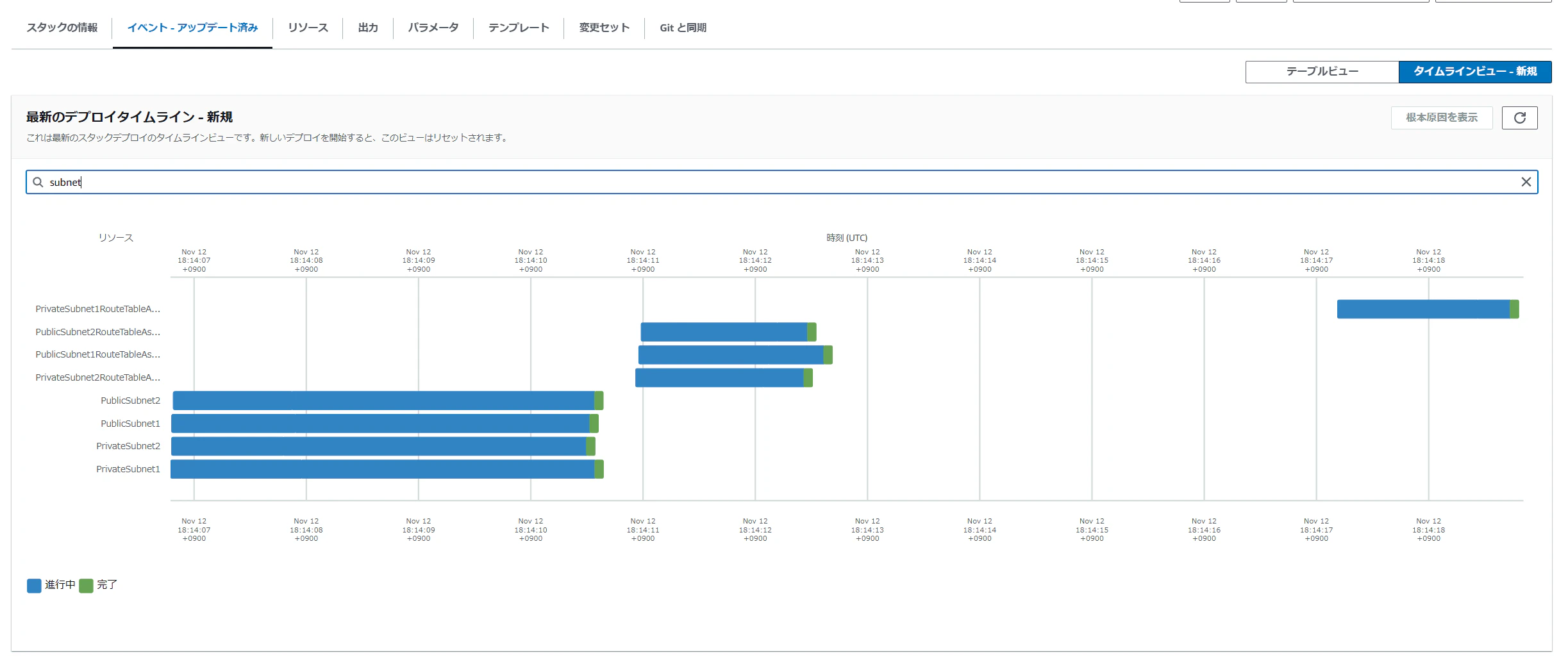

表示リソースのフィルタも可能です。下記は文字列 subnet を含むリソースを表示しています。
エラー時の根本原因表示

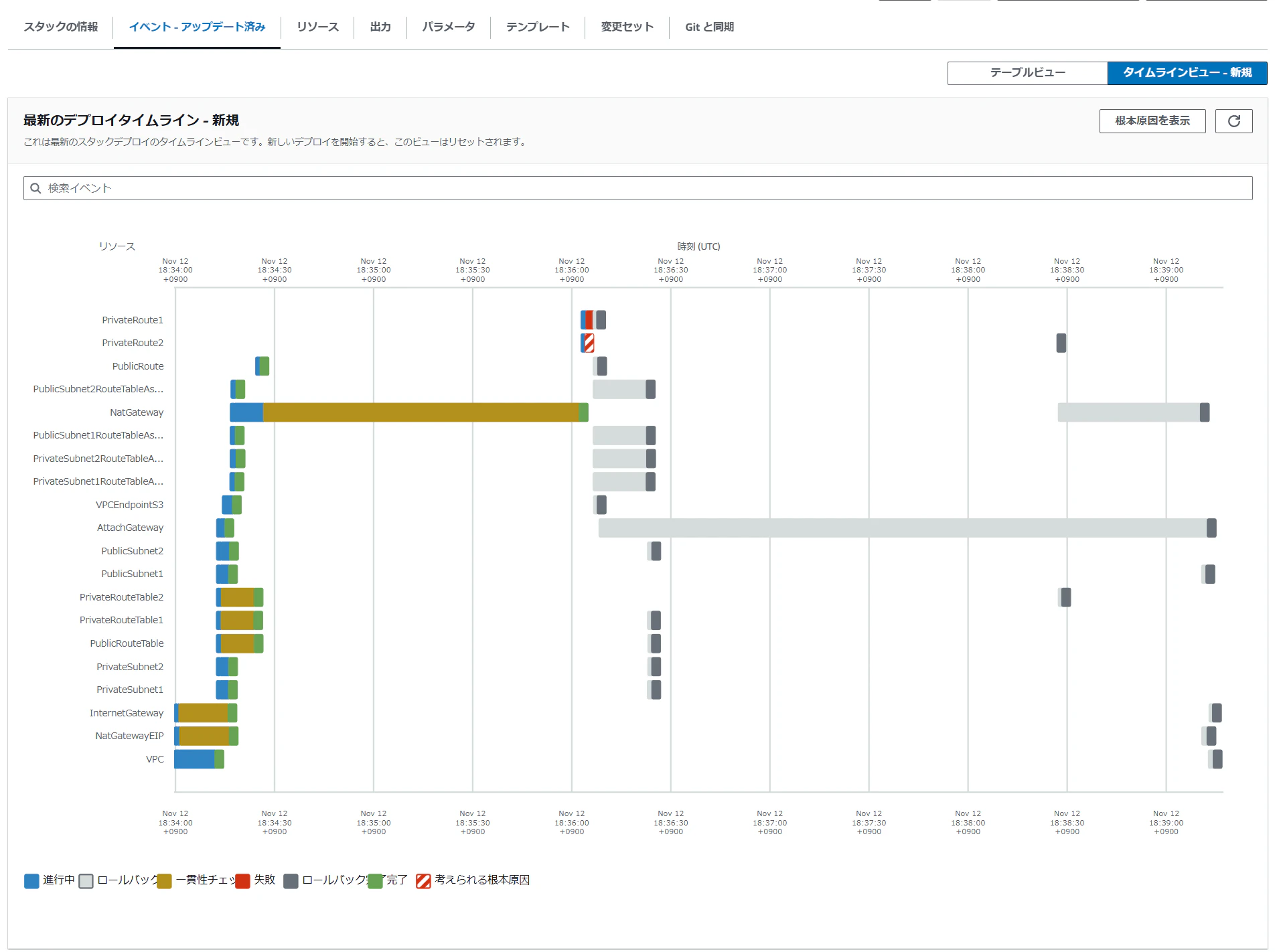

リソース作成に失敗した場合、ロールバック完了までのタイムラインで表示されます。
下記失敗の例では、ロールバックに時間がかかっていることがよくわかります。

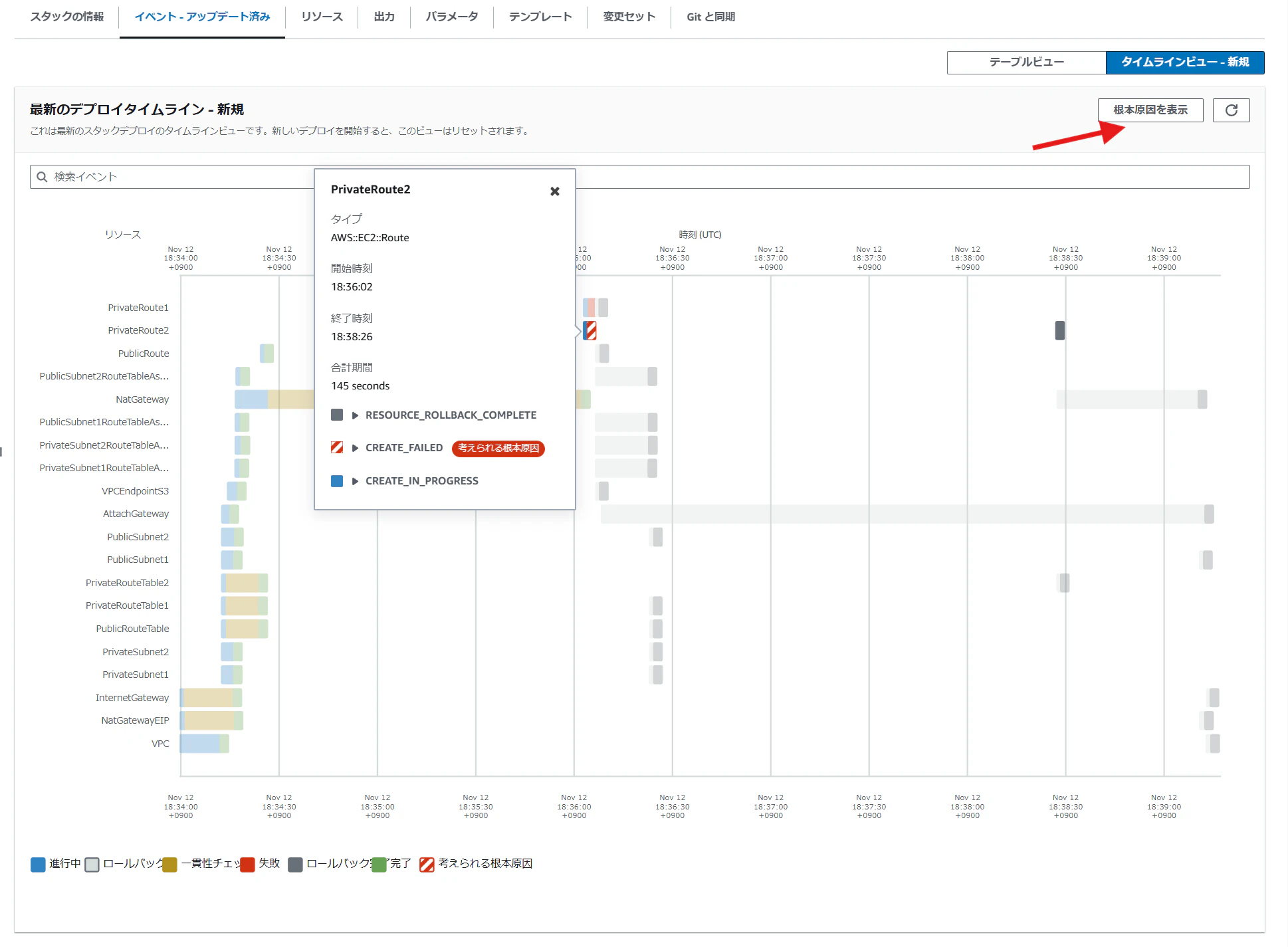

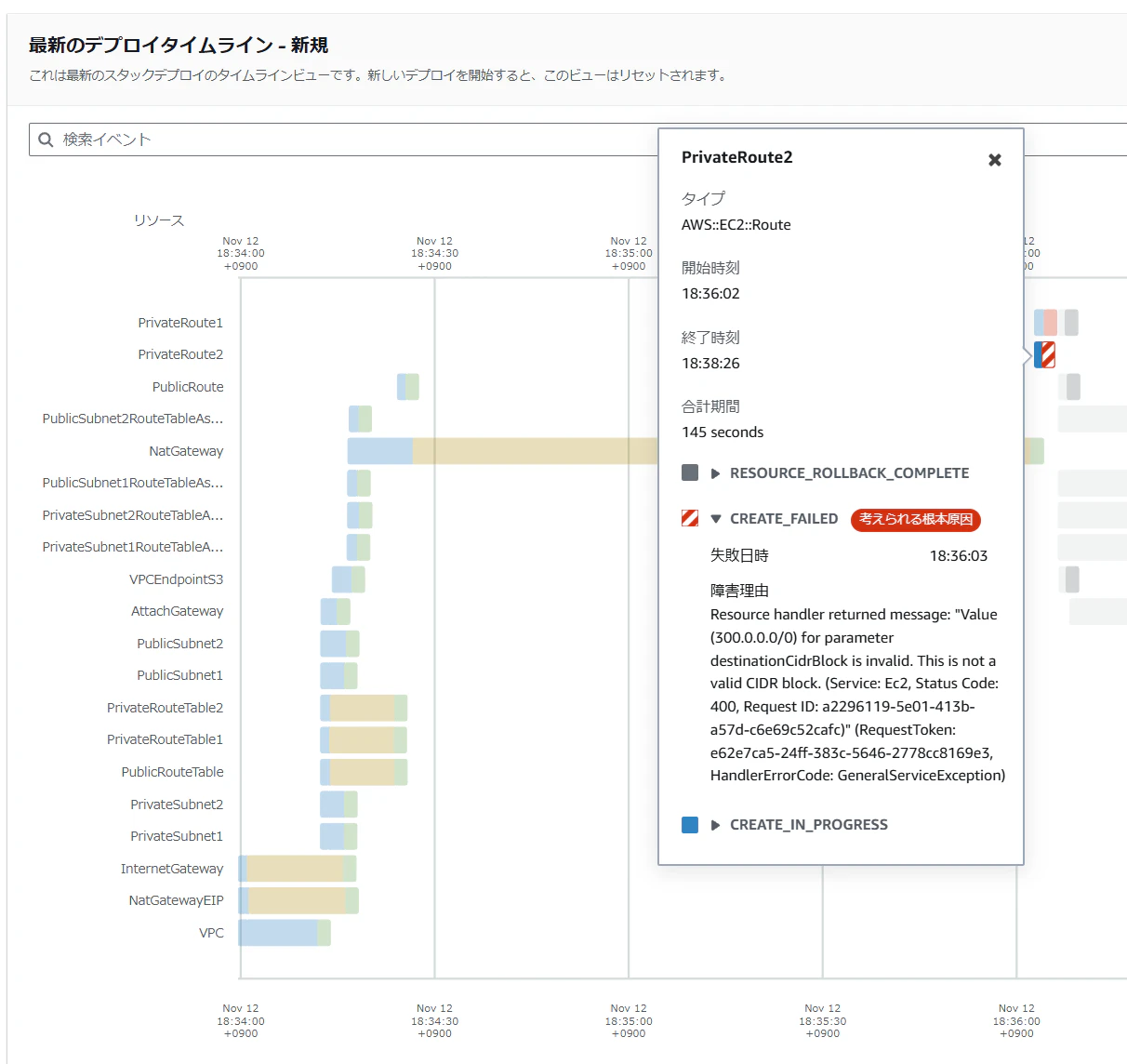

「根本原因を表示」ボタンをクリックすると、グラフ上で「考えられる根本原因」をポップアップウィンドウにて表示してくれます。
ポップアップ画面で"CREATE_FAILED (考えられる根本原因)"をクリックすれば、障害理由を表示します。

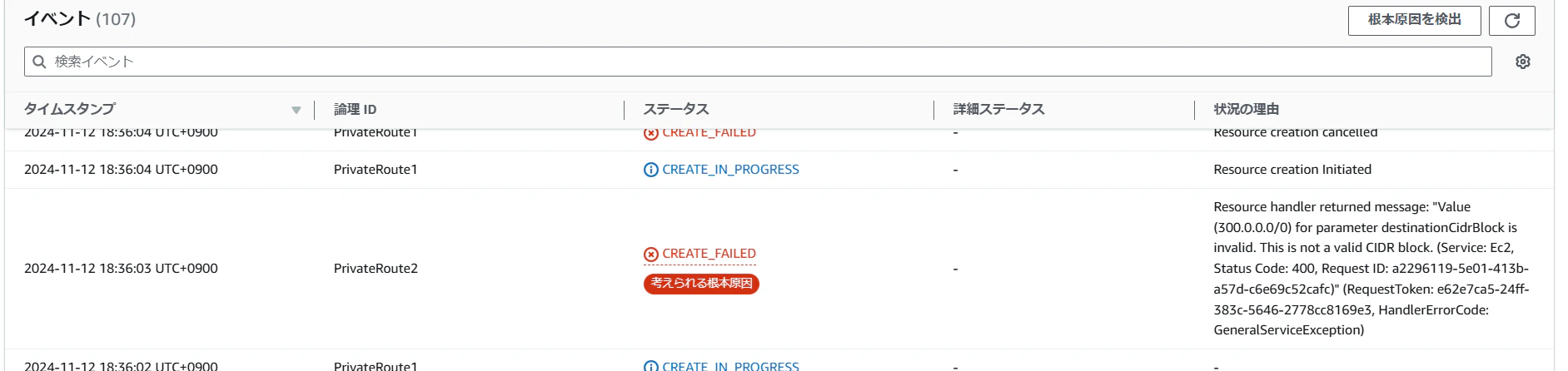

テーブル表示（既存のイベント表示）の「状況の理由」で表示されるものと同一ですが、リソース名・タイプ・時間等がポップアップ画面に集められて見やすくなりました。
英語表記

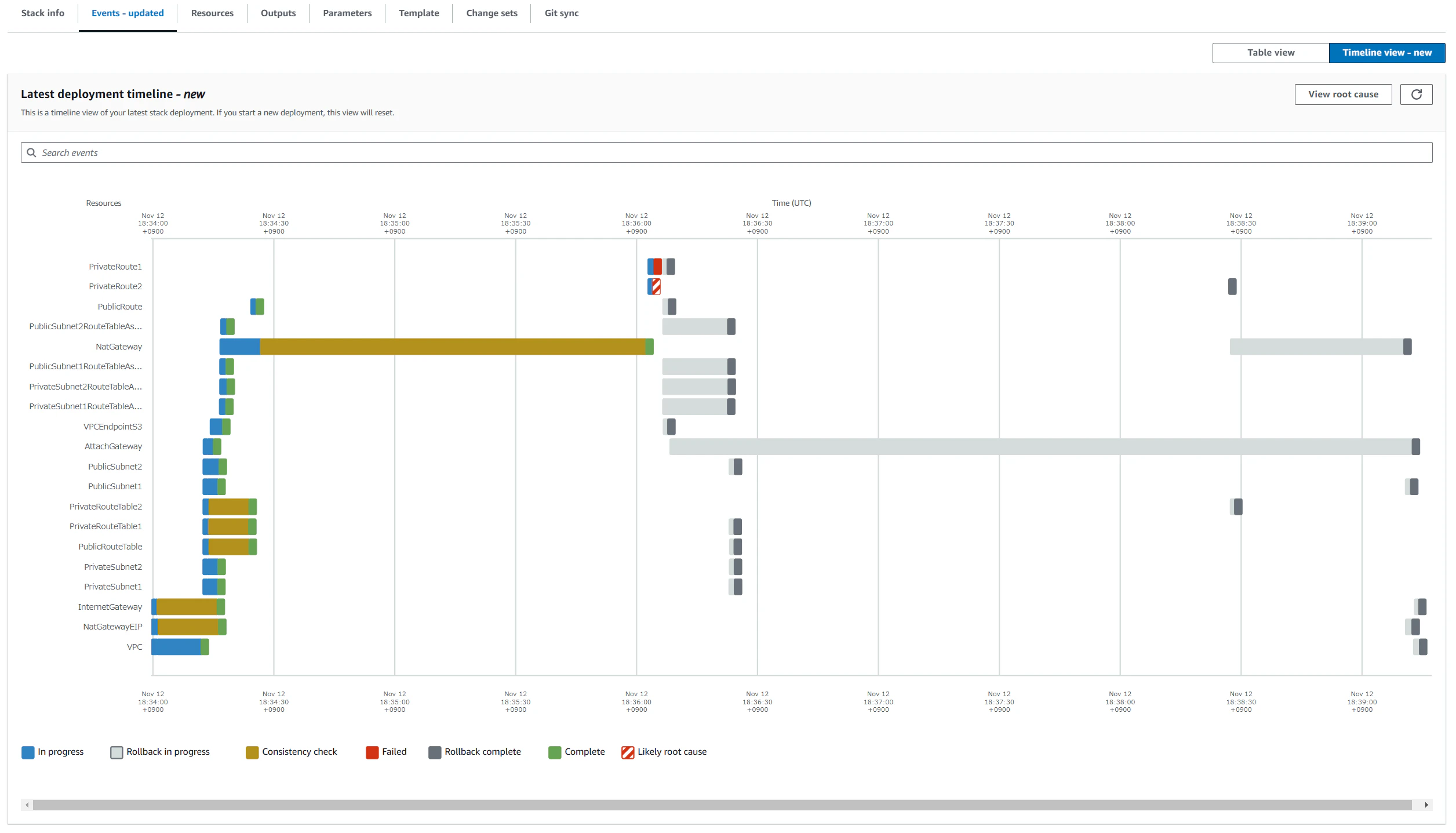

日本語では表示が若干崩れていますが、英語では下のような表示です。

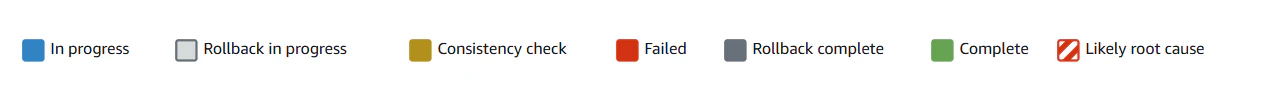

項目凡例 英語
項目凡例 日本語
蛇足
AWS ブログに2024/03の結果整合性チェック(Eventual consistency check)変更の説明があり、この説明中の図と今回の更新がよく似ています。この時に思いついたのかな。
