Raspberry Piで部屋の温度を可視化する

目的

• Raspberry Piを使って何かしたい！
• 家の中がどれだけ寒いか知りたい！

やりたいこと

1. Raspberry Piで部屋の温度を測定する
2. IFTTT経由でGoogleスプレッドシートに温度を記録する
3. 部屋の温度変化をグラフ化する

用意したもの

Raspberry Pi

• Raspberry Pi 3 MODEL B
  • 家電量販店で購入、ケースも一緒に

温度センサー

• DHT11 温湿度センサー

- OSOYOO(オソヨー) の電子工作キットにあったセンサーを使用
    - http://osoyoo.com/ja/2017/07/18/dht11-temperature-humidity-sensor-module/
    - いろいろなセンサーが欲しかったのでセットを購入
        - https://www.amazon.co.jp/gp/product/B01M6ZFNSS/
- Amazonなどで単品でも売ってるようです

• ジャンパワイヤー
  • Raspberry Piとセンサーをつなぐために使用
  • 今回はセンサーとGPIOを直接つないだので、オス-オスを３本使用した

Googleスプレッドシート

• https://www.google.com/intl/ja_jp/sheets/about/
• 受信したデータの記録場所として使用
• 可視化も簡単にできるので便利！

IFTTT

• https://ifttt.com
• レシピを設定し、Raspberry PiとGoogleスプレッドシートをつなぐ

セットアップ

1. 温湿度センサーをセットアップ

• 下記のドキュメントを参考にセットアップする
  • http://osoyoo.com/ja/2017/04/14/raspberrypidht11/
• 今回はPythonのソースコードを使用

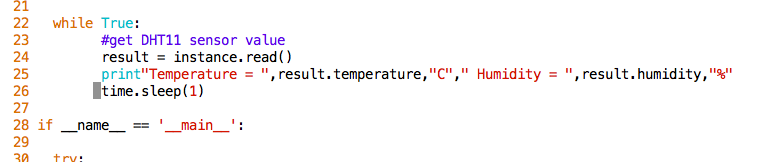

  • dht11-test.pyの25,26行目のインデントがおかしいので修正する

• 温度・湿度が測定できた

$ python dht11-test.py
Temperature =  22 C  Humidity =  35 %
Temperature =  22 C  Humidity =  35 %
Temperature =  0 C  Humidity =  0 %
Temperature =  22 C  Humidity =  36 %
Temperature =  0 C  Humidity =  0 %
Temperature =  22 C  Humidity =  36 %

たまに "0 C" や "0 %" となっているのは無視してOK
↓ OSOYOOのドキュメントをから抜粋

ラズパイはDHT11の信号を読み取れる時、マイクロ秒のリアルタイム・タイミングが必要ですが、ラズパイでのOS、Raspbianはリアルタイムシステムではないので、正しくチェックできない時は、データが紛失しました。

2. IFTTTのWebhookをセットアップ

• IFTTTのWebhooksを使う
  • https://ifttt.com/maker_webhooks
• 「Documentation」をクリック

• アクセスで使うKeyが発行される

  {event}を切り替えることで、IFTTTのトリガーを切り替えられる
  パラメータは３つまで指定できる（value 1,2,3）

3. IFTTTのレシピを作成

• 新しいレシピを作る
  • https://ifttt.com/create
• thisをクリックし、トリガーを設定する

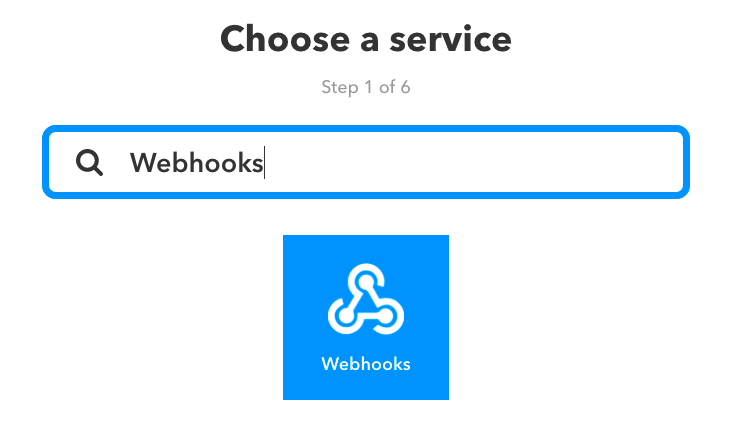

  • "Webhoocks"を検索しクリック

  • 「Receive a web request」をクリック

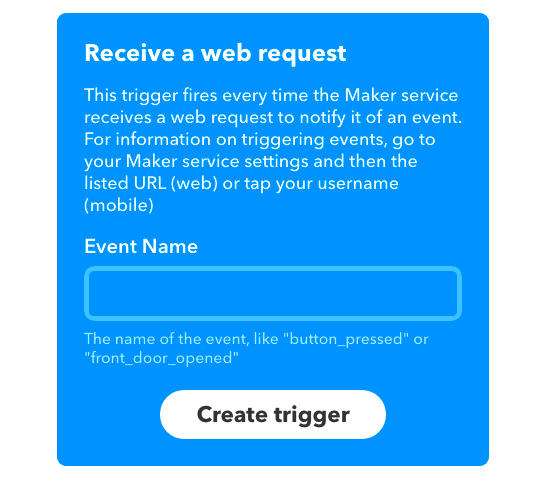

  • 「Event Name」に任意の文字列を入力し、「Create trigger」をクリック
    今回は "temperature" と入力

• thatをクリックし、アクションを設定する

  • "Google Sheets"を検索しクリック

  • 「Connect」をクリックし、Googleアカウントの許可を与える
  • 「Add row to spreadsheet」を選択
    時間ごとのデータを蓄積したいのでこちらを使う

  • actionの情報を追加していく

    • Spreadsheet name
      スプレッドシートの名前を指定 （存在しなければ作成される）
    • Formatted row
      スプレッドシートに出力されるフォーマットを指定
      IFTTTのWebhookで指定するvalue1,2,3が指定できる
    • Drive folder path
      GoogleDrive内のパスを指定
  • このように設定、問題なければ「Create action」をクリック

• 設定が完了したら、レシピ名を修正して「Finish」をクリック

  これでレシピが完成！

• テストしてみる
  Keyを取得したページで簡単にテストができる

  • スプレッドシートを見てみる

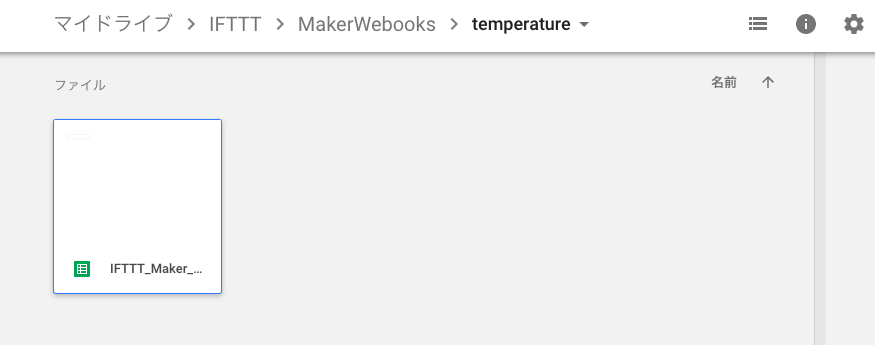

    ファイルができてる

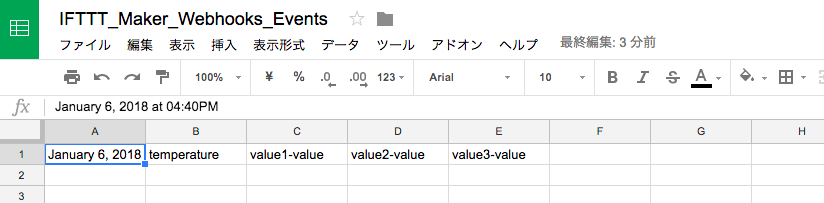

    データも入っている


4. Googleスプレッドシートに温度・湿度を追加

• 測定した温度と湿度の情報を 2で準備したWebhookで指定する
  湿度も取れるので一緒に追加する

設定項目	設定内容	備考
value1	測定日時	グラフ化しやすいフォーマットで追加
value2	温度
value3	湿度

• 下記のリクエストを参考に、温度・湿度を測定するプログラム内でデータを送る

curl -X POST -H "Content-Type: application/json" -d '{"value1":"2018/01/06 0:03:03","value2":"24","value3":"33"}' https://maker.ifttt.com/trigger/temperature/with/key/{Key}

# {key} : IFTTTのWebhookのKeyを指定

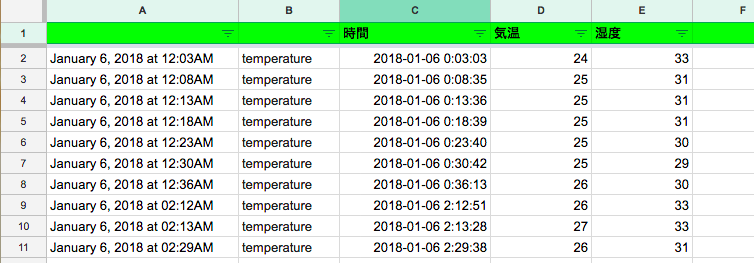

• こんな感じで登録される　（１行目は見やすいようにするため追加）


• 登録されたデータを使ってグラフ化する

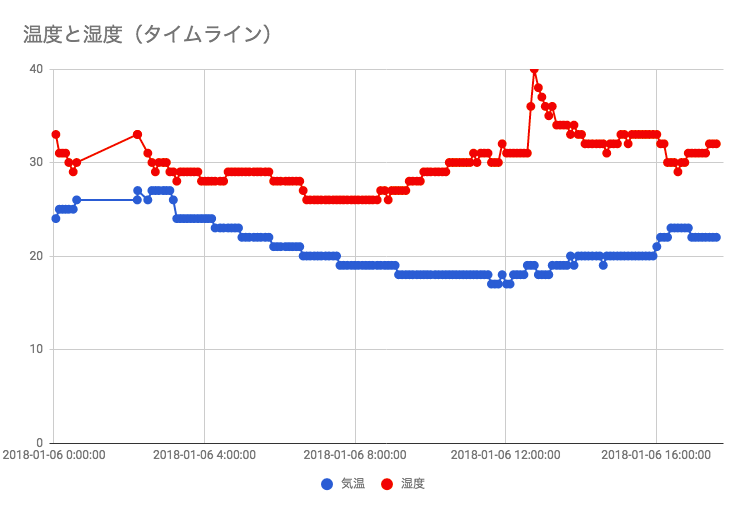

  スプレッドシートなので簡単にグラフが作れる！これは便利


プラスαでやりたいこと

• 温度測定処理をサービス化

  • systemdを使ってサービスに追加していく

• IFTTTで他のものと連携できないか調べる

  • 一定温度に達したら通知
  • 寒くなったら自動でエアコンをつける
    などなど
