SpeedGun (SR3600)で遊んでみた話

ボールや車などの速度を図ることのできるSpeedGunを触る機会があり、
面白そうだったのでPCに接続してUnityでデータを取得できるようにしてみた時のメモ。

SpeedGun選定

いろいろ種類はあったけど、外部出力機能としてRJ45(RS232-C変換付き)を搭載した
SR3600というモデルがあったのでこれを使うことにした。

接続テスト

シリアル通信で拾えるか試してみる。
RS232-Cの仕様通りに接続したがデータは拾えなかったので、
RJ45のピンアサインを元にArduinoと接続したところ、

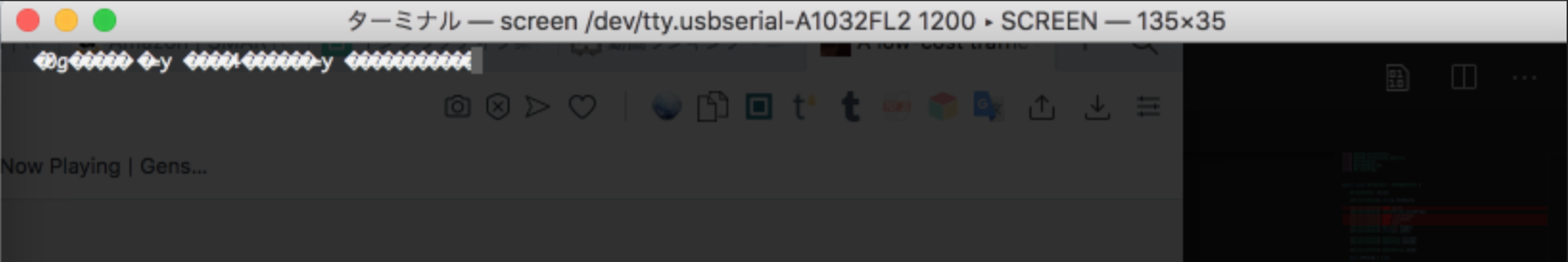

文字化けはしているが何かしらのデータは流れてきた。

ちなみに結線は以下の通り。

流れてきたデータを見ると経験上、バイナリデータだと思われるのでアスキーに変換してみる。

データ変換と解析

ArduinoのString(bytes, HEX)を使って16進数に変換してみたところ、
規則性のあるデータが取れた。

何度もボールを投げてデータを収集し、
どのデータが何を指しているのかをデータを解析する。

	description	byte
1	startByte	0x00
2	Fixed	0x20
3	Fixed	0x03
4	Fixed	0x06
5	100の位	[numbers]
6	10の位	[numbers]
7	1の位	[numbers]
8	Fixed	0x03
9	マイル or メートル	0x5A or 0x59
10	Fixed	0x05
11	Fixed	0x0B
12	Fixed	0x03
13	checksum?	0x06
14	Fixed	0x3D
15	endByte	0x79

Unityとの連携

ArduinoでUnityにデータを送るスクリプトを書く。

SpeedGun.ino

#define START_BYTE 0
#define END_BYTE 121

int bytes;

String str_data;
String str_array;

bool isStart = false;

void setup() {
  // put your setup code here, to run once:
  Serial.begin(1200);
}

void loop() {
  // put your main code here, to run repeatedly:
  if (Serial.available()) {

    bytes = Serial.read();
    if (bytes == START_BYTE) {
      isStart = true;
      str_array = "";
      str_data = "";
    }
    else if (bytes == END_BYTE) {
      str_array = str_array + String(END_BYTE, HEX);
      Serial.println(str_array);
      isStart = false;
    }


    if (isStart == true) {
      str_data = String(bytes, HEX);
      if (str_data.length() == 1) {
        str_data = "0" + str_data;
      }
      str_array = str_array + str_data + ",";
    }
  }
}

//========================

// [miles or km]
// km	->	5A
// miles ->	59

//------------------------

// [numbers]
// 0 -> 0x06
// 1 -> 0x67
// 2 -> 0x33
// 3 -> 0x66
// 4 -> 0x19
// 5 -> 0x65
// 6 -> 0x32
// 7 -> 0x64
// 8 -> 0x0C
// 9 -> 0x63

//========================

Unityでシリアル通信するスクリプトを書いてArduinoから送られてきたHexを数字に変換して表示する。

toNumber.cs

	void ReceivedLine(string data){
		Debug.Log (data);

		string[] arr =  data.Split(',');
		int score = int.Parse(toNumber(arr[3]) + toNumber(arr[4]) + toNumber(arr[5]));
		string scoreStr = score.ToString();

		unit.text  = toUnit(arr[8]).ToString();
	}

	string toNumber(string s){

		string num = "0";
		switch(s){
			case "63" : num = "9"; break;
			case "0c" : num = "8"; break;
			case "64" : num = "7"; break;
			case "32" : num = "6"; break;
			case "65" : num = "5"; break;
			case "19" : num = "4"; break;
			case "66" : num = "3"; break;
			case "33" : num = "2"; break;
			case "67" : num = "1"; break;
			case "06" : num = "0"; break;
		}
		return num;
	}

デモ

出来上がったプロトタイプがこちら
