はじめに
以前、ESP32-DevKitCでWiFiを使った温湿度測定の記事を書きました。
今回は、ESP32 D1 R32
を使い、同様な測定を行いました。
やり方
- Aduino IDEをインストールします（新しいバージョンで大丈夫です）
- D1 R32のUSBドライバをインストールします
ここでは、https://sparks.gogo.co.nz/ch340.html
の Windows CH340 Driver をインストールしました
ドライバの日付は08/08/2014でした - マイコンボード（ESP32）や温湿度計（DHT11）のライブラリもインストールします
- ボードマネージャでESP32 Dev Moduleを選択します
- プログラムは「はじめに」の記事のものを使用しました

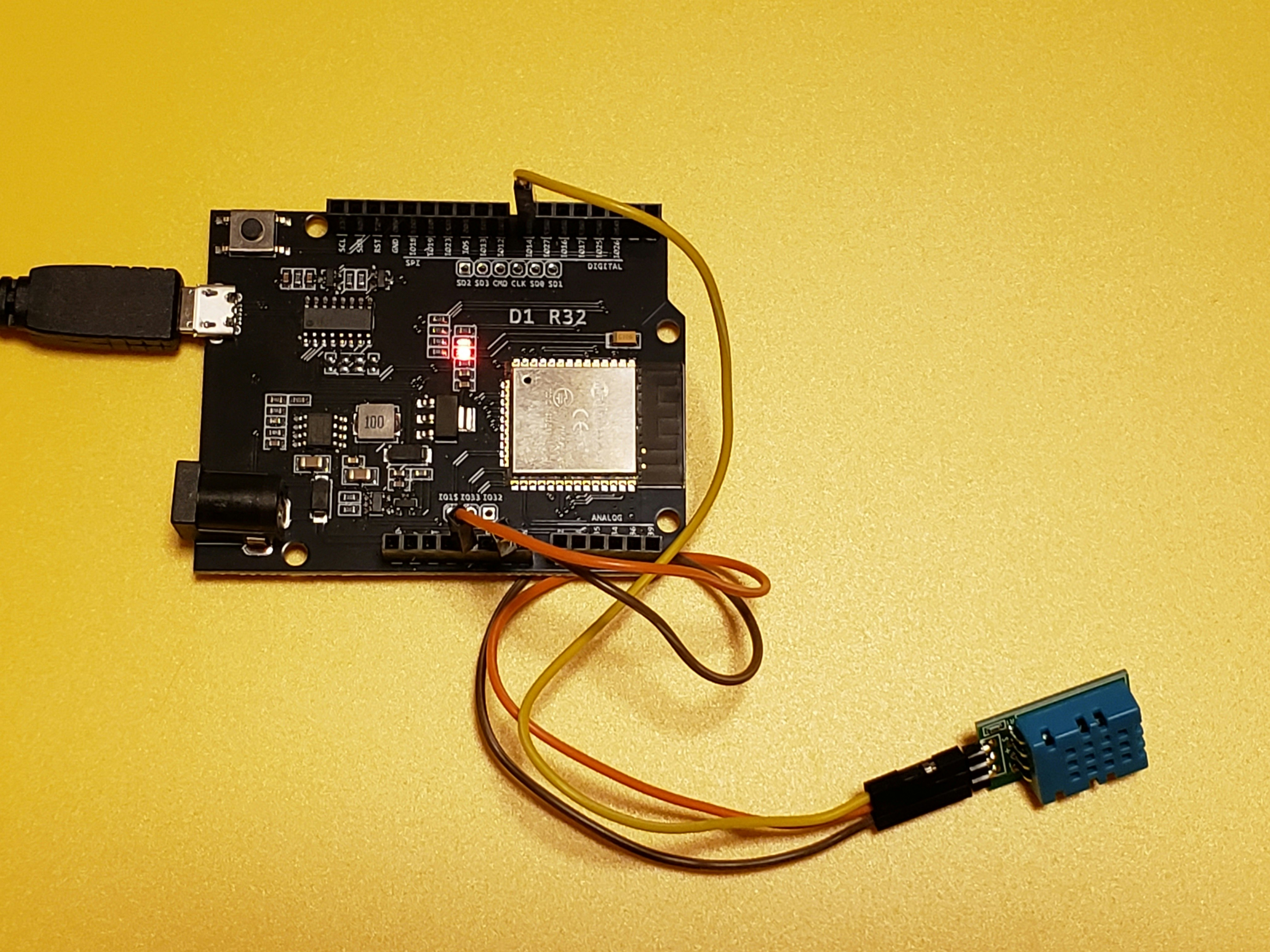

作成した回路
温湿度センサDHT11は次のように接続しました。
DHT11のVDDをESP32 D1 R32の5Vへ接続
DHT11のGNDをESP32 D1 R32のGNDへ接続
DHT11のSIGをESP32 D1 R32の14ピンへ接続
実行結果
STA、APモードいずれも以前の記事と同じ結果が得られました。
開発環境
- マイコンボード：ESP32 D1 R32
- Ardiono IDEにおけるボードの設定：ESP32 Dev Module
- USBドライバ：CH341SER.INF 8/08/2014, 3.4.2014.08
- 温湿度センサ：DHT11
https://akizukidenshi.com/catalog/g/gM-15491/ - Ardiono IDE：ver. 2.3.2
- OS：Windows11
終わりに
何かのご参考になれば幸いです。
参考
- Arduino Uno形状でWi-Fi/Bluetoothが使える便利なESP32開発ボード！WeMos D1 R32(ESPDuino32)の基本的な使い方！
