RevitアドインでDynamoを実行する

はじめに

この記事では、Revit APIを使用してDynamoスクリプトを実行する方法を紹介します。

本記事は一部ChatGPTを使用して執筆しています。
本記事では Visual Studio 2022 および Revit 2024 を使用しています。

実装

参照の追加

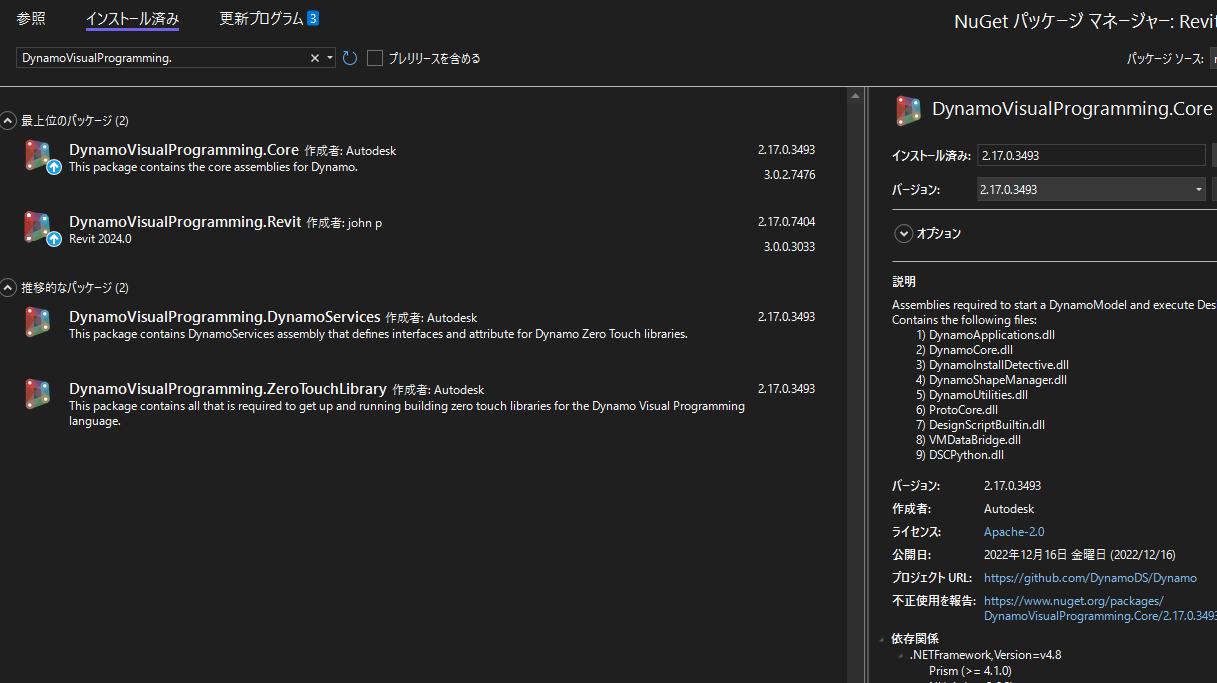

NuGetパッケージ "DynamoVisualProgramming.Core" と "DynamoVisualProgramming.Revit" をプロジェクトに追加します。

名前空間の追加

まず必要な名前空間をインポートします。

using Autodesk.Revit.DB;
using Autodesk.Revit.UI;
using System;
using System.Windows;
using System.Collections.Generic;
using Dynamo.Applications;

コマンド作成

次に、TestCommand クラスを定義し、IExternalCommand インターフェースを実装します。これにより、Revitの外部コマンドとして機能します。

[Autodesk.Revit.Attributes.Transaction(Autodesk.Revit.Attributes.TransactionMode.Manual)]
public class TestCommand : IExternalCommand
{
    public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
    {
        try
        {
            // ここにDynamoを実行する処理を書く
        }

        catch (Exception ex)
        {
            TaskDialog.Show("ERROR", ex.Message);
            return Result.Failed;
        }
    }
}

ファイルパス取得

Dynamoスクリプトのファイルパスをユーザーに選択させます。ファイルオープンダイアログを使用してファイルパスを取得します。ダイアログの詳細は以下の記事を確認してください。

var dialog = new FileOpenDialog("ファイルを選択してください (*.dyn)|*.dyn");
var result = dialog.Show();
var path = ModelPathUtils.ConvertModelPathToUserVisiblePath(dialog.GetSelectedModelPath());

ジャーナルデータの設定

Dynamoを非表示で自動実行するためのジャーナルデータを設定します。

var journalData = new Dictionary<string, string>
{
    { JournalKeys.ShowUiKey, false.ToString()},
    { JournalKeys.AutomationModeKey, true.ToString()},
    { JournalKeys.DynPathKey, ""},
    { JournalKeys.DynPathExecuteKey, true.ToString()},
    { JournalKeys.ForceManualRunKey, false.ToString()},
    { JournalKeys.ModelShutDownKey, true.ToString()},
    { JournalKeys.ModelNodesInfo, false.ToString()}
};

実行

最後に、DynamoRevit クラスのインスタンスを作成し、コマンドデータを渡してDynamoスクリプトを実行します。

var dynamoCommandData = new DynamoRevitCommandData()
{
    Application = commandData.Application,
    JournalData = journalData
};

var dynamo = new DynamoRevit();
dynamo.ExecuteCommand(dynamoCommandData);
DynamoRevit.RevitDynamoModel.OpenFileFromPath(path, true);
DynamoRevit.RevitDynamoModel.ForceRun();

コード全体

using Autodesk.Revit.DB;
using Autodesk.Revit.UI;
using System;
using System.Windows;
using System.Collections.Generic;
using Dynamo.Applications;

[Autodesk.Revit.Attributes.Transaction(Autodesk.Revit.Attributes.TransactionMode.Manual)]
public class TestCommand : IExternalCommand
{
    public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
    {
        try
        {
            // ファイルパス取得
            var dialog = new FileOpenDialog("ファイルを選択してください (*.dyn)|*.dyn");
            var result = dialog.Show();
            var path = ModelPathUtils.ConvertModelPathToUserVisiblePath(dialog.GetSelectedModelPath());

            // ジャーナルデータの設定
            var journalData = new Dictionary<string, string>
            {
                { JournalKeys.ShowUiKey, false.ToString()},
                { JournalKeys.AutomationModeKey, true.ToString()},
                { JournalKeys.DynPathKey, ""},
                { JournalKeys.DynPathExecuteKey, true.ToString()},
                { JournalKeys.ForceManualRunKey, false.ToString()},
                { JournalKeys.ModelShutDownKey, true.ToString()},
                { JournalKeys.ModelNodesInfo, false.ToString()}
            };

            // 実行
            var dynamoCommandData = new DynamoRevitCommandData()
            {
                Application = commandData.Application,
                JournalData = journalData
            };

            var dynamo = new DynamoRevit();
            dynamo.ExecuteCommand(dynamoCommandData);
            DynamoRevit.RevitDynamoModel.OpenFileFromPath(path, true);
            DynamoRevit.RevitDynamoModel.ForceRun();
        }

        catch (Exception ex)
        {
            TaskDialog.Show("ERROR", ex.Message);
            return Result.Failed;
        }
    }
}

テスト

”Dynamoが実行されました” というダイアログを表示するDynamoを用意して、これをアドインから実行してみます。

補足

プロジェクトにNuGetパッケージを追加した際、csprojファイルの PackageReference に ExcludeAssets タグを記述することで、ビルド時にdllファイルがローカルへコピーされないよう設定できます。
詳細は以下の公式ドキュメントを確認してください。

csproj

<Project ToolsVersion="15.0" xmlns="http://schemas.microsoft.com/developer/msbuild/2003">
  <Import Project="$(MSBuildExtensionsPath)\$(MSBuildToolsVersion)\Microsoft.Common.props" Condition="Exists('$(MSBuildExtensionsPath)\$(MSBuildToolsVersion)\Microsoft.Common.props')" />

  <!-- その他の設定 -->

  <ItemGroup>
    <PackageReference Include="DynamoVisualProgramming.Core">
      <Version>2.17.0.3493</Version>
+     <ExcludeAssets>runtime</ExcludeAssets>
    </PackageReference>
    <PackageReference Include="DynamoVisualProgramming.Revit">
      <Version>2.17.0.7404</Version>
+     <ExcludeAssets>runtime</ExcludeAssets>
    </PackageReference>
  </ItemGroup>
  <Import Project="$(MSBuildToolsPath)\Microsoft.CSharp.targets" />
</Project>
