ROSの勉強 第43弾:Dynamixel

Last updated at Posted at 2021-06-04

#プログラミング ROS< Dynamixel >

はじめに

ROS(Robot Operating System)をさらに扱えるようになることが目的である.その第43弾として,「Dynamixel」を扱う.

環境

コンピュータ
デバイス raspberry pi 4B+
実装RAM 4.00 GB
OS ubuntu-mate-20.04.1-desktop-amd64
ROS
Distribution noetic
Dynamixel
メーカー ROBOTIS
シリーズ XM430-W350-R
仕様詳細 https://emanual.robotis.com/docs/en/dxl/x/xm430-w350/
ロボット
メーカー ROBOTIS
シリーズ OpenMANUPILATOR-X
仕様詳細 https://emanual.robotis.com/docs/en/platform/openmanipulator_x/overview/


DynamixelSDK

Dynamixelを扱うためのパッケージ

環境構築

手順①:ワークスペースのsrcへ移動

~/catkin/src

手順②:gitを使ってクローン作成

git clone https://github.com/ROBOTIS-GIT/DynamixelSDK.git

手順③:ワークスペースへ移動

cd ..

手順④:DynamixelSDKをROSに適用

catkin_make

ここまでの操作を終えれば,dynamixel_sdkとdynamixel_sdk_examplesに関するライブラリが利用可能となる.なお,cppとpythonの両方の言語のプログラムが用意されている.それらを参照することで使い方を学ぶことができる.

dynamixel_sdk_examplesのメッセージ

dynamixel_sdk_examplesは3つのメッセージを持つ

  • SetPosition
uint8 id
int32 position
  • SyncSetPosition
uint8 id1
uint8 id2
int32 position1
int32 position2
  • BulkSetItem
uint8  id1
uint8  id2
string item1
string item2
int32  value1
int32  value2

###dynamixel_sdk_examplesのサービス
dynamixel_sdk_examplesは3つのサービスを持つ

  • GetPosition
uint8 id
---
int32 position
  • SyncGetPosition
uint8 id1
uint8 id2
---
int32 position1
int32 position2
  • BulkGetItem
uint8  id1
uint8  id2
string item1
string item2
---
int32  value1
int32  value2

サンプル

dynamixel_sdk_examplesのサンプルプログラムread_write_nodeを実行してみた.

rosrun dynamixel_sdk_examples read_write_node
  • 注意1
    このプログラムは,c++で書かれたもので,そのプログラムコードは~/catkin_ws/src/DynamixelSDK/ros/dynamixel_sdk_examples/srcread_write_node.cppに書かれているため,必要であれば,そこを変更して,catki_wscatkin_makeすれば良い.なお,後に示すが,Pythonのコードを使う場合,変更後保存するだけで適用できる.(インタプリンタ型の特徴)
    今回は,このプログラムのデフォルトでのIDが1と2であったが,使っているDynamixelのIDは11~15であるから,とりあえずその2つを11, 12にしておいた.

  • 注意2
    rosrunで実行するとき,ポートの認識が必要となるため,sudo 666 /dev/ttyUSBによりアクセス権限を与えておく必要がある.

実行結果

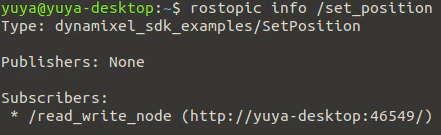

以下に実行結果と別のターミナル(端末)で/set_positionについて操作したときの様子を示す.

/set_positionでは,read_write_nodeが購読しておりidとpositionを与えてあげる(配信する)ことで,Dynamixelを動かせるようだ.

Dynamixelを動かす

先ほどの結果から,とりあえずidとpositionを配信すればモータを駆動できるようだ.今回は試しにコマンドラインから配信してみる.


配信した後,read_write_nodeでは,次のような情報が流れる.

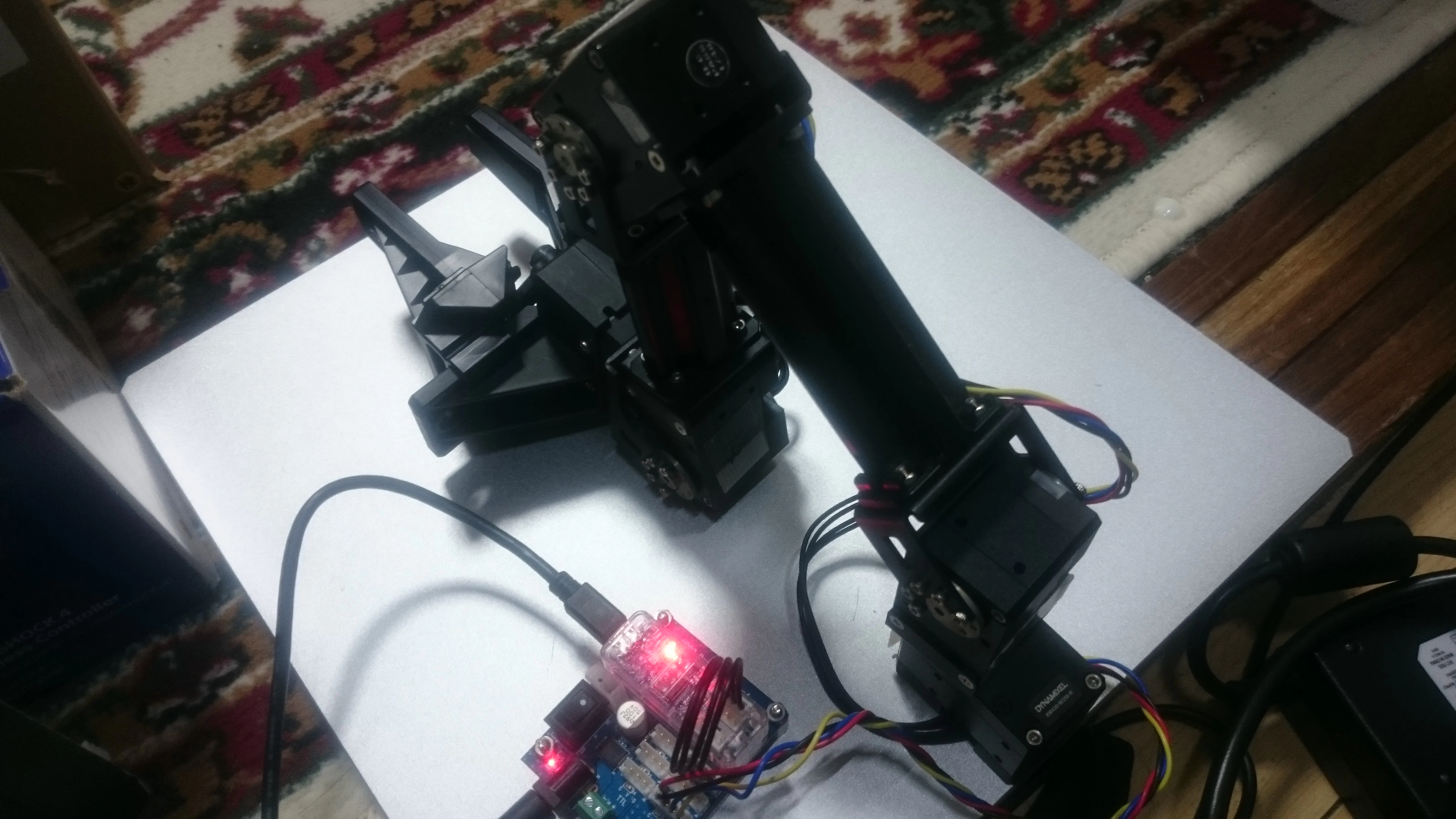

このとき,実際のロボットの様子を以下に示す.

うまく動かすことができた.Dynamixelモータを動かすときの値については,使用するDynamixelのControlTableを確認する必要がある.

感想

やっとDynamixelをROSで動かすことができた.そもそも環境の構築がいまいちわかっていなかったため,ずっと詰まっていた.しかし,そこを乗り越えた途端,色々と理解が深まった.とりあえず,コマンドラインからではあるが,モータ1つの駆動をすることができた.ここまで理解すれば,あとは前回のカメを動かすのと同様であることが分かる.いわば,joyの情報をdynamixelが購読できるようなプログラムを作成してあげれば,コントローラでの制御も可能になると予想できる.次回が楽しみである.

参考文献

ROBOTIS e-Manual DYNAMIXEL SDK
(https://emanual.robotis.com/docs/en/software/dynamixel/dynamixel_sdk/overview/) 2021/6/3
