MATLABで使える進化計算ライブラリPlatEMOの紹介（とエネルギー法による倒立振子の振り上げ）

Last updated at Posted at 2024-12-12

この記事はMATLAB/SIMULINK Advent Calendar 2024の13日目の記事です！
13日の金曜日:thinking::thinking::thinking:

間違ってるところがあれば教えてください。。。

最適化

最適化とは、ある制約の下で目的関数を最小（最大）化することです。
1目的の最大化問題はこんなやつ

2目的の最小化問題はこんなやつですね。

進化計算

遺伝的アルゴリズムとは

2目的の最小化問題を考えます。

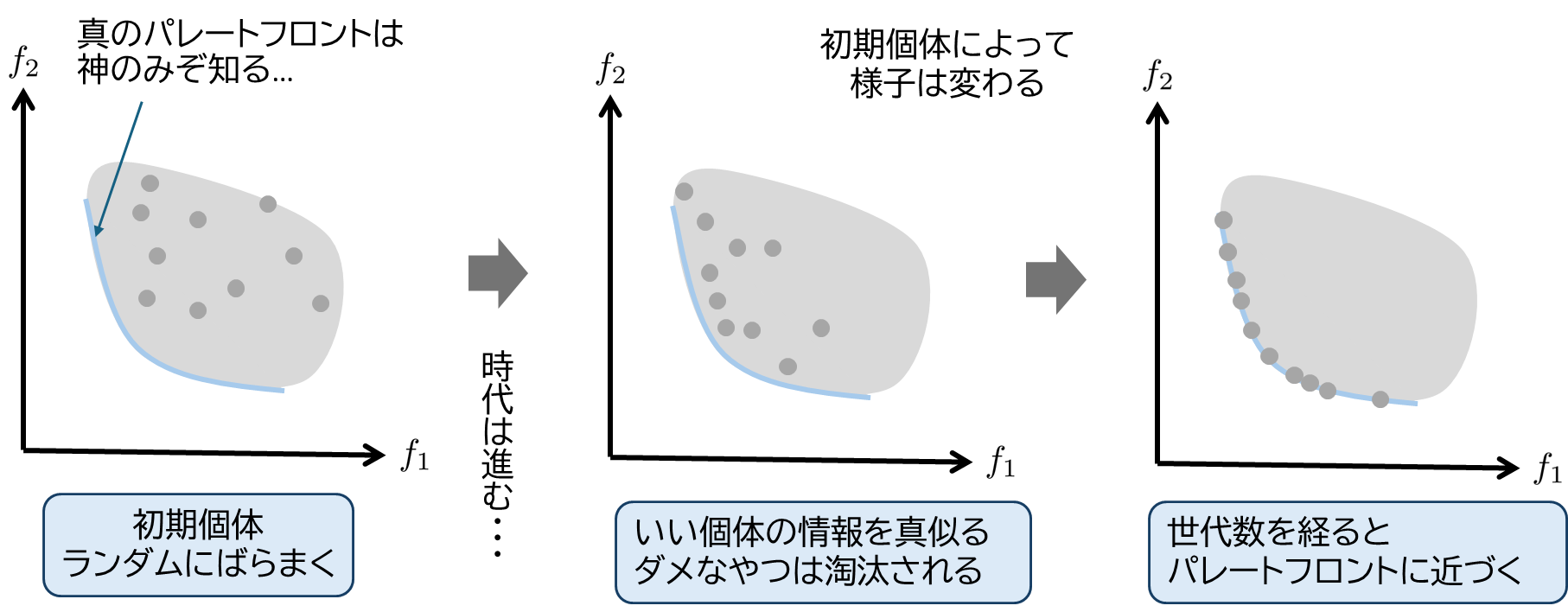

最初は、変数$\boldsymbol{x}$を適当な値で何パターンか計算してみます。


この初期個体たちは目的関数空間に散らばっていますが、最小化問題であれば左下にいる個体の方が偉く、右上にいる個体は成績の悪いダメなやつらということになります。

そして次の世代では、成績の良い個体が生き残り子孫を残し（特徴を受け継ぐ）、ダメなやつらは淘汰されます。
これを繰り返すことによって、だんだんと成績が良くなっていき、最適解へと近づいていきます。

局所解に陥らないように突然変異させたりというのもありますが、詳しくはググってください()

PlatEMOとは

概要

PlatEMOは安徽大学のBIMK (Institute of Bioinspired Intelligence and Mining Knowledge) グループによって開発された、MATLABベースの進化的多目的最適化プラットフォームです。200以上の進化アルゴリズムと400以上のベンチマーク問題を提供する、オープンソースの研究・教育用プラットフォームとなっています。

主な特徴

  • 豊富なアルゴリズム：遺伝的アルゴリズム、差分進化、粒子群最適化など
  • 充実したベンチマーク問題
  • 使いやすいGUIインターフェース
  • 並列実験機能
  • Excel/テーブル形式での結果出力

技術要件

  • MATLABのみで動作（追加のライブラリ不要）
  • クロスプラットフォーム対応
  • MATLABが動作する環境であれば利用可能

利用上の注意点

ライセンスと引用

研究目的での利用は無料ですが、論文などでPlatEMOを使用した場合は以下の論文を引用する必要があります：

Ye Tian, Ran Cheng, Xingyi Zhang, and Yaochu Jin, PlatEMO: A MATLAB Platform for Evolutionary Multi-Objective Optimization [Educational Forum], IEEE Computational Intelligence Magazine, 2017, 12(4): 73-87

最新バージョン（v4.8）の特徴

  • ブロック接続による新アルゴリズムの視覚的作成
  • 複数ソリューションの同時評価機能
  • 新しい多目的進化アルゴリズム（MOBCA, NRV-MOEA, NSBiDiCoなど）の追加

PlatEMOは継続的に更新されており、最新のアルゴリズムや機能が定期的に追加されています。GitHubのリポジトリをチェックすることで、最新の更新情報を確認できます。

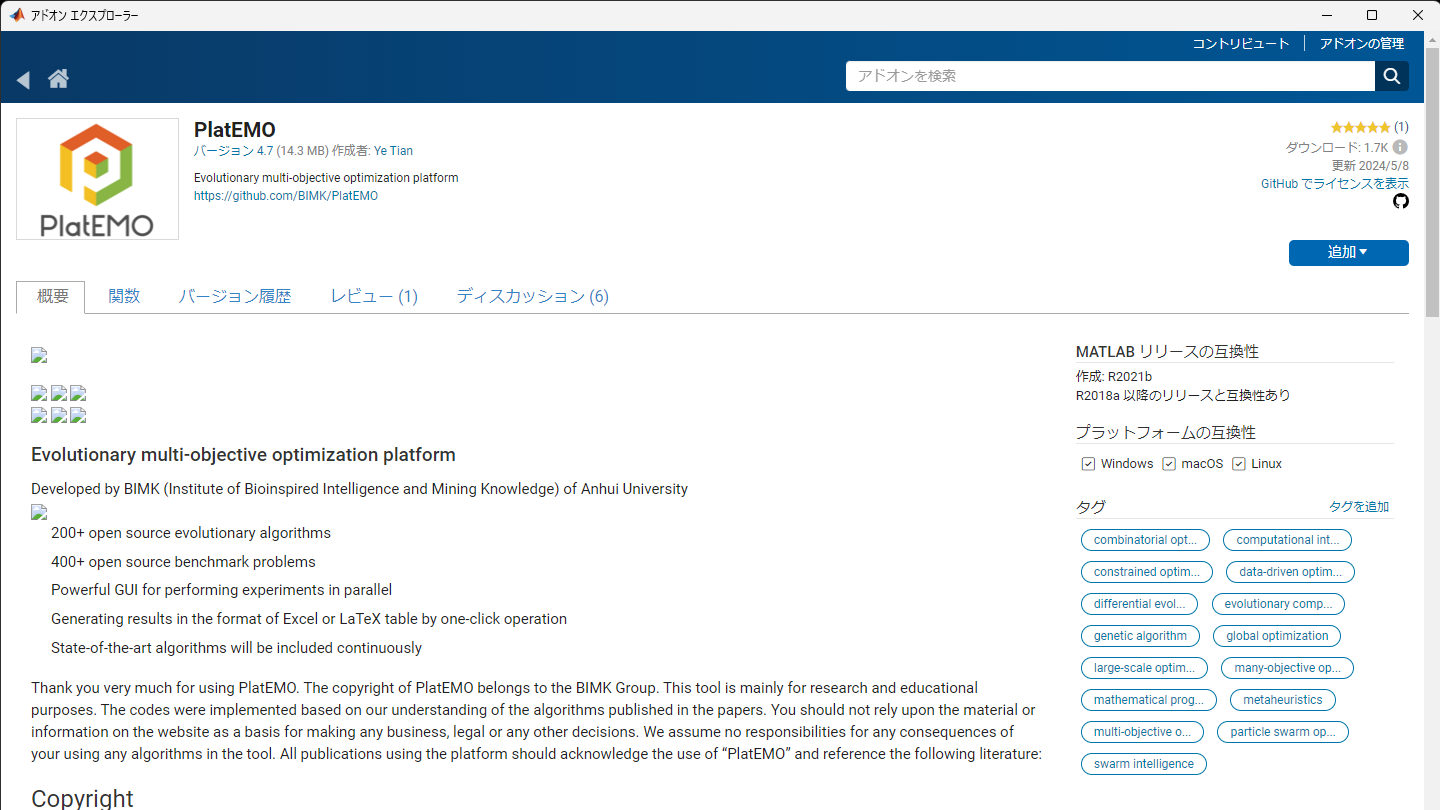

MATLABのFile Exchangeにも上がっているので、アドオンエクスプローラーからも追加できます。
Screenshot 2024_12_12 23_03_51.png

GUIを見てみる

PlatEMOはCUIでも実行できますが、ここではGUIでいろいろ見てみます。

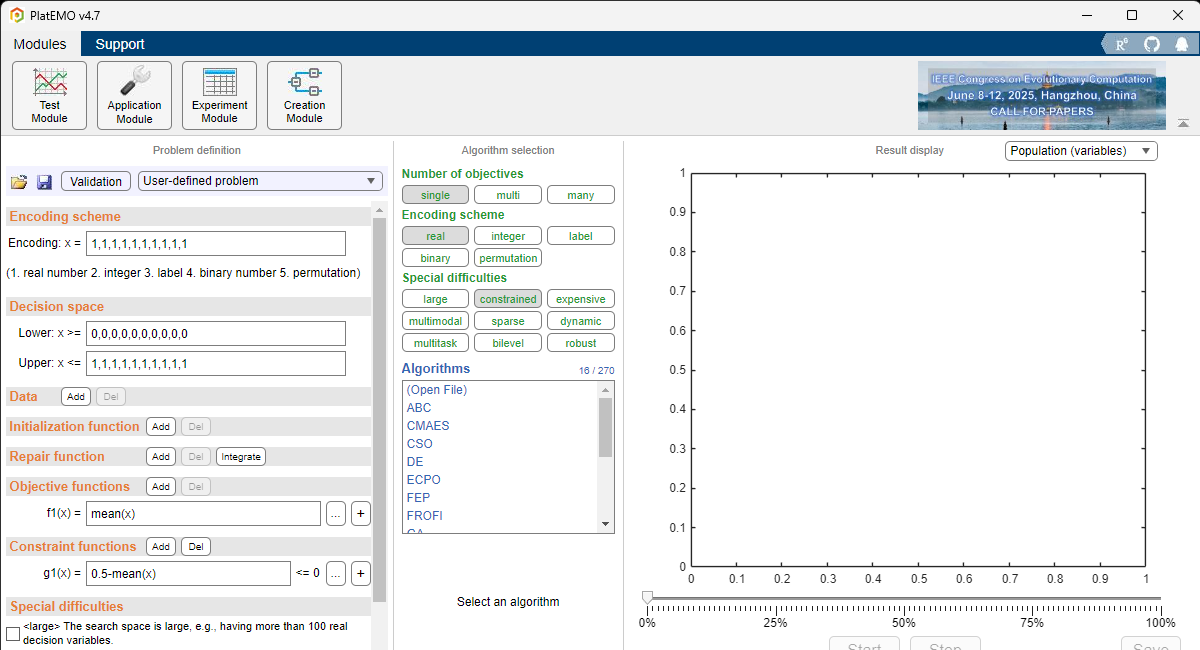

PlatEMO v4.7 2024_12_12 22_40_41.png
この画面では、自身で最適化問題を定義し、実行できます。

ベンチマーク問題を遊んでみる

PlatEMOにはさまざまなベンチマーク問題があります。試しにやってみます。

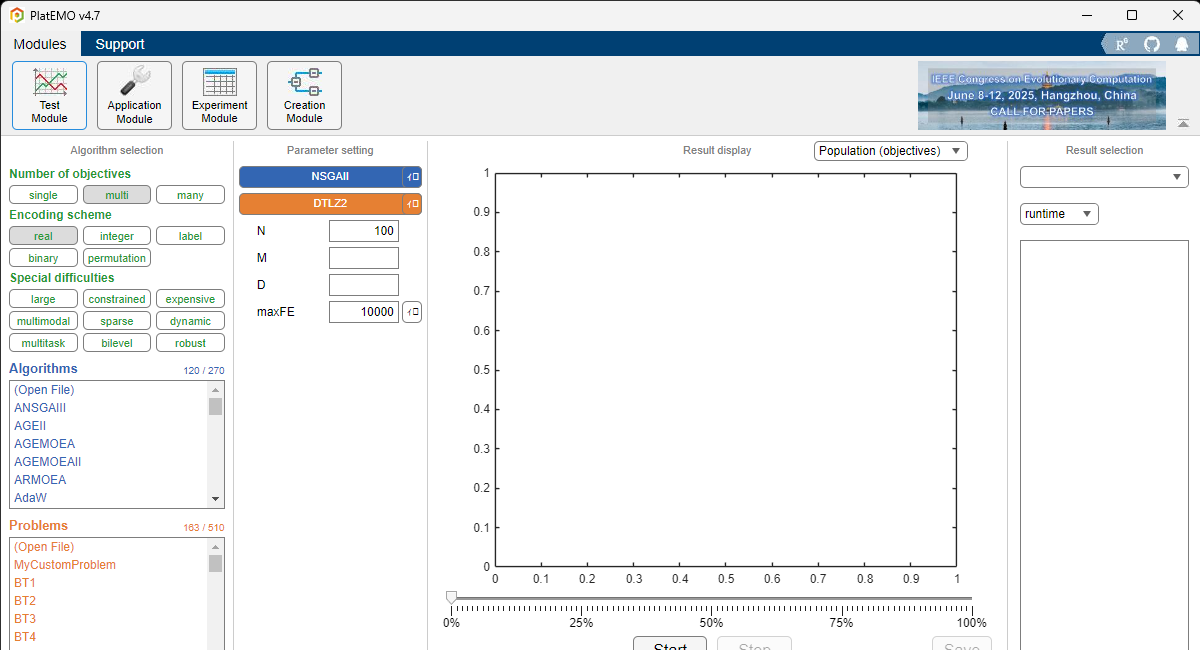

ベンチマーク問題は、右上のTest Moduleからいろいろ選択できます。
PlatEMO v4.7 2024_12_12 22_40_51.png
左からアルゴリズムとベンチマーク問題を選択し、目的関数と設計変数の数を決めて実行してみます。

2目的の最小化


3目的の最小化

たまに突然変異により離れたところにプロットされる個体がいて、そのせいでパレートフロントが伸び縮みしているように見えちゃいますね。

自分で最適化問題を定義して試してみる

エネルギー法による倒立振子の振り上げ

ということで、ここでは

  • 制御則の切り替え角度
  • LQR（最適レギュレータ）による安定化制御の重み
  • エネルギー法による振り上げのゲイン
    これらのパラメータを最適化によって求められないか考えてみます。

こちらの川田先生の記事を参考に台車型（というより、レール型？）の倒立振子の振り上げとそのアニメーションをやってみます。安定化制御と振り上げ制御、無制御の部分の切り替えだったりがうまくいかないと、いい感じに立ってくれません。

設計変数の定義

設計変数として、以下のパラメータを最適化対象とします。

  1. LQRの重み

    • $q_1$: $x$（台車の位置）に対応する重み
    • $q_2$: $\theta$（振り子の角度）に対応する重み
    • $q_3$: $\dot{x}$（台車の速度）に対応する重み
    • $q_4$: $\dot{\theta}$（振り子の角速度）に対応する重み

  2. 振り上げ制御のゲイン

    • $k_e$: エネルギー法で振り上げを行う際のゲイン

  3. 制御則の切り替え角度

    • $\theta_{stable}$: 安定化制御と無制御の切り替え角度
    • $\theta_{swing}$: 無制御と振り上げ制御の切り替え角度

これら7つのパラメータを設計変数として扱い、それぞれの範囲を以下のように定義します：

パラメータ 下限 上限
$q_1$ 1 $10^5$
$q_2$ 1 $10^5$
$q_3$ 1 $10^5$
$q_4$ 1 $10^5$
$k_e$ 0 $10^5$
$\theta_{stable}$ 0 180°
$\theta_{swing}$ 0 180°

目的関数の定義

次に、目的関数を定義します。最適化では、多目的最小化問題として以下を設定します：

  1. 目的関数1: 台車の位置 $x$ の2乗和
    台車の移動距離が小さいほど評価が高くなります。
    $$
    f_1 = \sum_{t}^{t_{end}} x(t)^2
    $$

  2. 目的関数2: 振り子の角度 $\theta$ の2乗和
    振り子が垂直に安定するほど評価が高くなります。
    $$
    f_2 = \sum_{t}^{t_{end}} \theta(t)^2
    $$

コードたち ODE45でシミュレーションを行うために、事前に運動方程式などなどは求めておき、loadで呼び出しています。

ここでは2つの目的関数両方でODE45を実行しているので無駄が多いです。一回で済ませるにはグローバル変数とかキャッシュとか使うんですかね？

costFunction.m
function [cost] = costFunction(variables)
    q1   = variables(1);
    q2   = variables(2);
    q3   = variables(3);
    q4   = variables(4);
    k_e  = variables(5);
    theta_stable = variables(6);
    theta_swing = variables(7);

    load('workspaceData.mat','A','B','StateEqu','params','x0');

    % 状態重み行列と入力重み
    Q = diag([q1, q2, q3, q4]);
    R = 1;

    % LQRゲイン計算
    K = lqr(A, B, Q, R);

    % シミュレーション設定
    tf = 10;
    tspan = 0:0.01:tf;

    % ode45を用いて非線形システムシミュレーション
    [t, x] = ode45(@(t,x) pendulum_cart_nonlinear(t, x, K, StateEqu, params, k_e, theta_stable, theta_swing), tspan, x0);

    % コスト計算 xの2乗和
    cost = sumsqr(x(:,1));

end
costFunction2.m
function [cost] = costFunction2(variables)
    q1   = variables(1);
    q2   = variables(2);
    q3   = variables(3);
    q4   = variables(4);
    k_e  = variables(5);
    theta_stable = variables(6);
    theta_swing = variables(7);

    load('workspaceData.mat','A','B','StateEqu','params','x0');

    % 状態重み行列と入力重み
    Q = diag([q1, q2, q3, q4]);
    R = 1;

    % LQRゲイン計算
    K = lqr(A, B, Q, R);

    % シミュレーション設定
    tf = 10;
    tspan = 0:0.01:tf;

    % ode45を用いて非線形システムシミュレーション
    [t, x] = ode45(@(t,x) pendulum_cart_nonlinear(t, x, K, StateEqu, params, k_e, theta_stable, theta_swing), tspan, x0);

    % コスト計算 thetaの2乗和
    cost = sumsqr(x(:,2));

end

制約条件

制約条件として、入力する力の大きさに上限を設定します。

初期個体

自分でもいろいろとパラメータを調整していたところ、なんとか振り上げできるパラメータを発見したので初期個体の一つにこれを与えてみます。


myInitialization.m
function PopDec = myInitialization(N)

    goodSolution = [1,10,1,1000,10,30,135];

    D = 7;
    PopDec = zeros(N,D);

    % 最初の1個体に良好解を割り当て
    PopDec(1,:) = goodSolution;

    % 残りのN-1個はランダムに生成する
    Lower = [1,1,1,1,0,0,0];
    Upper = [1e5,1e5,1e5,1e5,1e5,180,180];
    PopDec(2:end,:) = rand(N-1,D).*(Upper - Lower) + Lower;
end

シミュレーションと最適化の実行

NSGA-IIという多目的最適化用のアルゴリズムを選択し、最適化を実行してみます。

結果

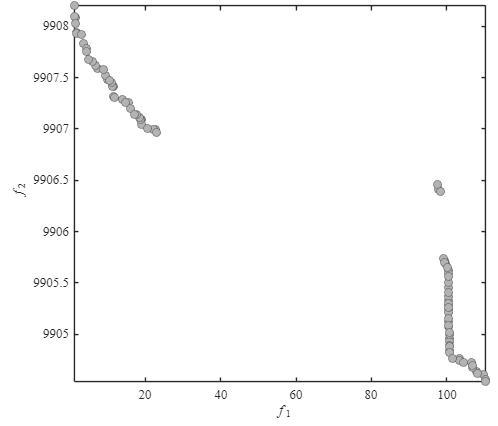

100個体*100世代の10000回の評価で、最終世代ではこのような結果になりました。

f2の値は全体でみるとほとんど変わっておらず、f1の値の方が個体ごとに大きく違うように見えます。f1の小さい個体の動画を見てみると、いい感じに最適化されてるなーという感じです。

まとめ

急いで書いたのでコードの詳細など掘り切れていません。。。CUIで使用する場合、使い方がplatemo.mの中にも書いてあるのでそちらを参照してみてください！！！

platemo.m
matlab platemo.m
function varargout = platemo(varargin)
%platemo - The main function of PlatEMO.
%
%   platemo() displays the GUI of PlatEMO.
%
%   platemo('Name',Value,'Name',Value,...) runs an algorithm on a problem
%   with specified parameter settings.
%
% All the acceptable names and values are:
%	'algorithm'     <function handle>	an algorithm
%	'problem'       <function handle>	a problem
%   'N'             <positive integer>  population size
%   'M'             <positive integer>  number of objectives
%   'D'             <positive integer>  number of variables
%	'maxFE'         <positive integer>  maximum number of function evaluations
%   'maxRuntime'    <positive integer>  maximum runtime (in second)
%   'save'       	<integer>           number of saved populations
%   'run'           <integer>           current run number
%   'metName'       <string>            names of metrics to calculate
%   'outputFcn'     <function handle>   function called after each iteration
%   'encoding'      <string>            encoding scheme of each decision variable (1.real 2.integer 3.label 4.binary 5.permutation)
%   'lower'         <vector>            lower bound of each decision variable
%   'upper'         <vector>            upper bound of each decision variable
%   'initFcn'       <function handle>   function for initializing solutions
%   'evalFcn'       <function handle>   function for evaluating solutions
%   'decFcn'        <function handle>   function for repairing invalid solutions
%   'objFcn'        <function handle>   objective functions
%   'conFcn'        <function handle>   constraint functions
%   'objGradFcn'    <function handle>   function for calculating the gradients of objectives
%   'conGradFcn'    <function handle>   function for calculating the gradients of constraints
%
%   Example:
%
%       platemo()
%
%   displays the GUI of PlatEMO.
%
%       platemo('algorithm',@GA,'problem',@SOP_F1,'N',50,'maxFE',20000)
%
%   runs GA with a population size of 50 on SOP_F1 for 20000 evaluations.
%
%       platemo('algorithm',@PSO,'problem',@SOP_F1,'N',100,'maxRuntime',3)
%
%   runs PSO with a population size of 100 on SOP_F1 for 3 seconds.
%
%       platemo('algorithm',{@KnEA,0.4},'problem',{@WFG4,6},'M',5)
%
%   runs KnEA on 5-objective WFG4 and sets the parameters in KnEA and WFG4.
%
%       for i = 1 : 10
%           platemo('algorithm',@MOEAD,'problem',@ZDT1,'save',5,'run',i)
%
