【AWS Coudformation】カスタム名のプラクティス

概要

Cloudformationにはカスタム名を指定可能なリソースが存在しますが、仕様上カスタム名を指定したリソースを置換更新しようとするとエラーになります。
エラーになるケース、コンソールで分かりやすく表示させる代替手段を記載します。

Cloudformationリソースのカスタム名

Nameタイプ

Cloudformationリソースには、一意の物理IDが自動付与されますが、この物理IDを手動で指定可能なNameタイプフィールドがあります。

Nameタイプ

Nameタイプのフィールド名はリソースによって異なります。
例えば、AWS::EC2::SecurityGroup であれば、"GroupName"が、該当します。
また、AWS::AutoScaling::LaunchConfigurationであれば、”LaunchConfigurationName”が該当しますが、これはドキュメントに明記されていません。（2020年3月8日時点）

カスタム名指定時の制約

リソースにカスタム名が指定されていると、Cloudformationでスタックを更新する際「リソースの置換更新」ができません。
置換更新等の更新動作については以下に記述があります。

スタックのリソースの更新動作

どうにか置換更新したい場合は、一度カスタム名を変えて反映して、また元に戻すなど、方法はあるにはあるとは思います。

カスタム名を指定する動機

思いつく動機は以下です。

• AWSコンソールで見やすくしたい
• スタック外部からカスタム名で参照したい（S3バケット名など）

後者についてはカスタム名を指定するのが良さそうです。
勿論、スタックでバケット名をOutputし、それを参照する方がいいのですが、とはいえサクッとバケット名で参照したいことも多いと思います。

前者について、置換更新時の制約をどの程度受け入れられるかによりますが、「ちょっと変更したいんだけど置換更新になってしまう」というのは良くあると思います。

先日、AutoScaling groupの起動設定のリソースである AWS::AutoScaling::LaunchConfiguration で InstanceType を変更する際に、これに遭遇しました。

カスタム名指定時と未指定時の更新の様子

最初の例として、AWS::AutoScaling::LaunchConfiguration を使用します。

カスタム名を指定した LunchConfigration の更新

以下のテンプレートでスタックを作成します。

スタック名: lunchconfig-named

AWSTemplateFormatVersion: '2010-09-09'
Description: Named LaunchConfiguration

Parameters:
  InstanceType:
    Type: String

Resources:
  LaunchConfiguration:
    Type: AWS::AutoScaling::LaunchConfiguration
    Properties:
      LaunchConfigurationName: my-launch-configration
      ImageId: ami-0af1df87db7b650f4
      InstanceType: !Ref InstanceType

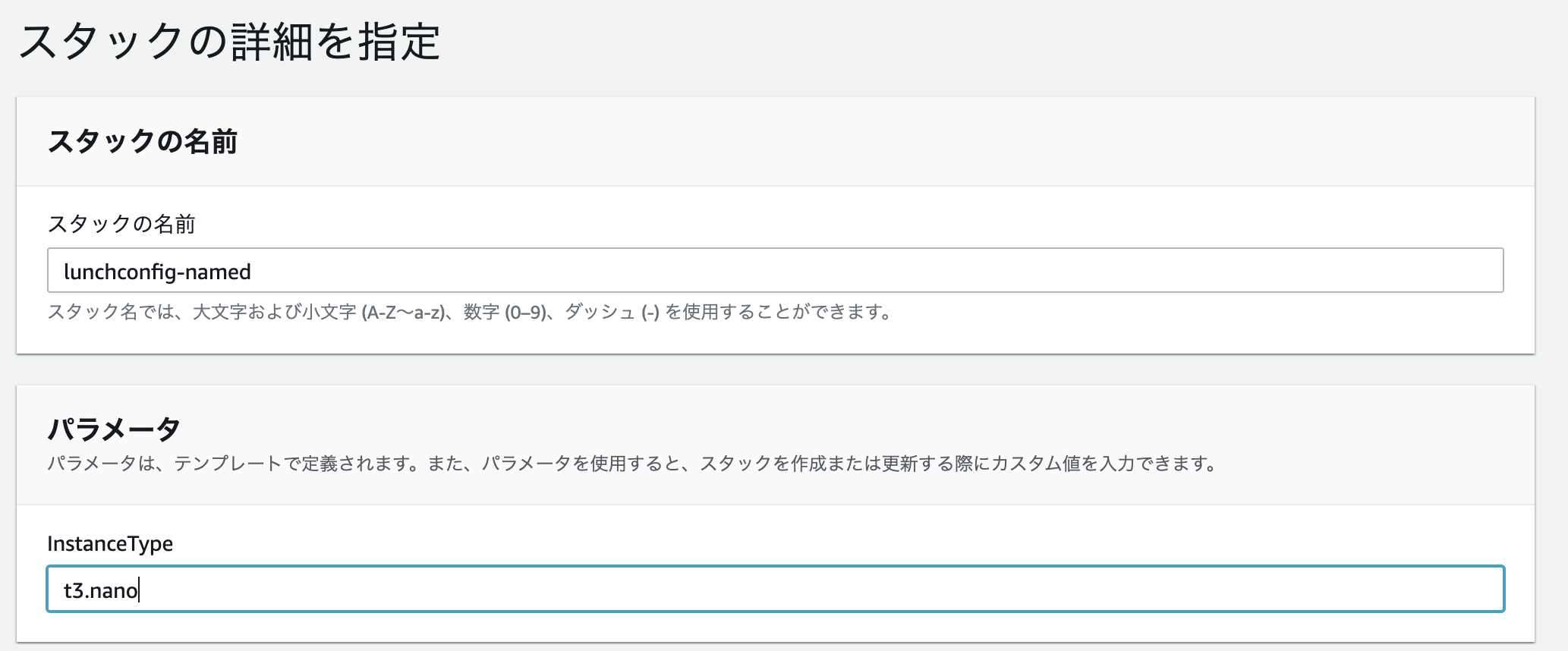

パラメータのInstanceTypeは"t3.nano"で作成

作成された起動設定では「名前」に指定したものが表示されていて、非常に見やすいです。

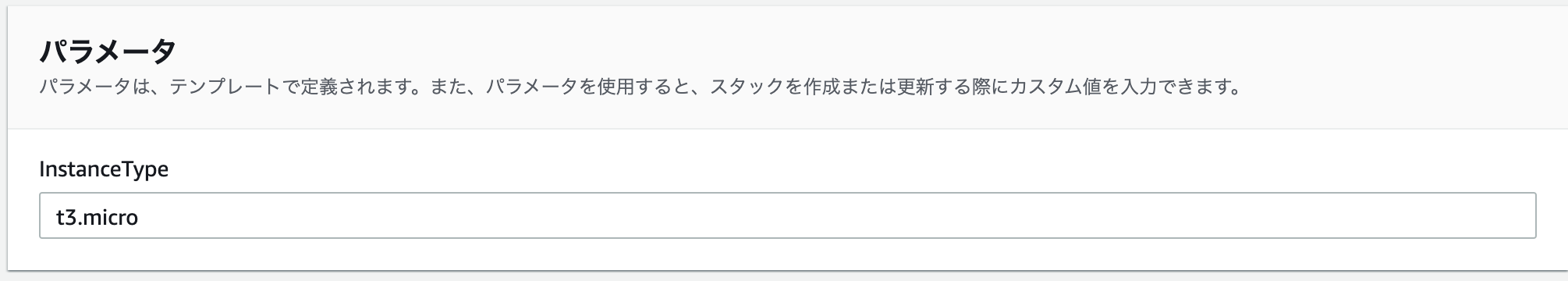

InstanceTypeを"t3.nano" → "t3.micro"に変えてスタックを更新しようとしてみます。

カスタム名を指定したリソースの置換更新はできないよと怒られます。

CloudFormation cannot update a stack when a custom-named resource requires replacing.
Rename my-launch-configration and update the stack again.

AWS::AutoScaling::LaunchConfiguration のドキュメントで、InstanceTypeは置換更新が必要であると記載があるので、この挙動になるということが分かります。

せっかく分かりやすい表示なのですが、こういった更新時にエラーとなるのは不便です。

カスタム名を指定しない LunchConfigration の更新

今度は、以下のテンプレートでスタックを作成します。

LaunchConfigurationName が削除されています。

スタック名: lunchconfig-unnamed

AWSTemplateFormatVersion: '2010-09-09'
Description: AutoScaling::LaunchConfiguration

Parameters:
  InstanceType:
    Type: String

Resources:
  LaunchConfiguration:
    Type: AWS::AutoScaling::LaunchConfiguration
    Properties:
      ImageId: ami-0af1df87db7b650f4
      InstanceType: !Ref InstanceType

作成された起動設定では、自動生成された名前が表示されます。

以下の命名規則となるようです。

リソース論理IDは、上記テンプレートでの "Resources" 直下にある "LaunchConfiguration" を指します。

<スタック名>-<リソース論理ID>-<ランダム文字列>

（まあそこまで見づらいというほどでもないかも）

こちらも先ほどと同様に、InstanceTypeを"t3.nano" → "t3.micro"の更新をしようとすると、無事成功します。

タグ名を指定してコンソール上わかりやすく表示する

コンソール上の表示改善の代替案として、Nameタグを指定する方法があります。

タグを指定可能で、AWSコンソールからタグを表示できるリソースについては、Nameタグ指定を行うことで、指定した名称をコンソールに表示できます。

以下、セキュリティグループのテンプレート例です。

AWSTemplateFormatVersion: '2010-09-09'
Description: SecurityGroup

Resources:
  SecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: my security group
      Tags:
      - Key: Name
        Value: my-security-group

AWS::EC2::SecurityGroupのカスタム名はGroupNameですが、これを指定せず、Tagsに Name: <表示したい名称> を指定します。

Name欄に指定した名称が表示されます。

この対応は、コンソールでタグが表示できるものについてのみ可能です。

Nameタグが表示されていない場合は、右上の歯車アイコンから、列の表示を設定してください。

まとめ

カスタム名を指定したCloudformationリソースが更新時にエラーになるケースと、Nameタグを使用したAWSコンソールで見やすい表示名設定の代替案を記載しました。

作成済みスタックの置換更新時エラーは、忘れた頃に遭遇することも多いので、初期構築時にこの辺の挙動の意識しておいた方が良さそうです。
