【SVG】foreginObject を使って SVG でリッチなUI表現を実装する

はじめに

SVG の foreginObject 要素を使って SVG に HTML コンテンツを埋め込む方法を記載します。
foreginObject を使うことで SVG の要素だけでは実現できないよりリッチなUI表現が実現できます。

開発環境

開発環境は以下の通りです。

• Windows 11
• Chrome 131
• TypeScript 5.7.3
• React 18.3.1
• Vite 5.4.14
• Node.js 22.13.1
• npm 11.0.0

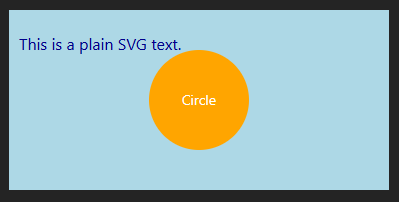

foreginObject を使わない例

比較のため、まずは foreginObject を使わない SVG のコードを実装します。
foreginObject を使わないので、SVG の要素のみでテキストや円を表現しています。

SvgWithoutForeignObject.tsx

import { FC } from "react";

const SvgWithoutForeignObject: FC = () => {
  return (
    <svg width="400" height="200" xmlns="http://www.w3.org/2000/svg">
      {/* Background rectangle */}
      <rect x="10" y="10" width="380" height="180" fill="lightblue" />
      {/* Simple SVG text */}
      <text x="20" y="50" fontSize="16" fill="darkblue">
        This is a plain SVG text.
      </text>
      {/* Circle with text inside */}
      <circle cx="200" cy="100" r="50" fill="orange" />
      <text x="200" y="105" fontSize="14" textAnchor="middle" fill="white">
        Circle
      </text>
    </svg>
  );
};

export default SvgWithoutForeignObject;

foreginObject を使った例

foreginObject を使うことで、HTML 要素を SVG 要素内で使用することができます。HTML 要素を使用することができるので、ボタンなどインターラクティブ要素を埋め込むこともできます。

SvgWithoutForeignObject.tsx

import { FC } from "react";

const SvgWithForeignObject: FC = () => {
  return (
    <svg width="400" height="200" xmlns="http://www.w3.org/2000/svg">
      {/* Background rectangle */}
      <rect x="10" y="10" width="380" height="180" fill="lightblue" />

      {/* foreignObject containing HTML content */}
      <foreignObject x="20" y="20" width="360" height="160">
        <div
          style={{
            fontSize: "16px",
            color: "darkblue",
            padding: "10px",
            backgroundColor: "white",
            border: "1px solid gray",
            borderRadius: "8px",
          }}
        >
          <p>This is HTML inside SVG!</p>
          <button
            style={{
              padding: "8px",
              border: "none",
              backgroundColor: "orange",
              color: "white",
              borderRadius: "4px",
              cursor: "pointer",
            }}
            onClick={() => alert("Button clicked!")}
          >
            Click Me
          </button>
        </div>
      </foreignObject>
    </svg>
  );
};

export default SvgWithForeignObject;

参考

• <foreignObject>
