Azure Container Registry 上の Docker image を Function on Container にDeployして動かしたい

はじめに

• 下記のAzureリソースは作成してあるものとします
  • ContainerをデプロイできるFunctionApp
  • Azure Container Registry
• Dockerイメージとしてビルドするアプリケーションおよび、Dockerfileはできているものとします

この記事の内容を執筆するにあたり、技術検証段階でAzureサポートのOさんに大きなご助力をいただきました。この場をお借りして感謝申し上げます💐

パイプラインを作成

yamlファイルを作成

AzurePipelinesで使用できるyamlファイルのテンプレートや、TIPSが紹介されているMicrosoft公式のリポジトリがあります。ご存じなかった方はスターしておくと良いかもしれません。
こちらで公開されてるテンプレートの中にこんなものがありました。

Build a Docker image, push it to an Azure Container Registry, and deploy it to an Azure Functions app.

まさにやりたいこととドンピシャ！
ありがたく参考にさせてもらいましょう🎉

参考にして作ったyaml

テンプレートにはAzureリソース作成も含まれてましたが、今回は作成済みの前提なので、以下のことだけに内容を変更します。

• Dockerイメージをビルド
• Azure Container Registryにイメージをpush
• FunctionAppにデプロイするイメージを設定

長いので折りたたんでます🎬

functionapp-from-acr.yml

# Docker image, Azure Container Registry, and Azure Functions app
# Build a Docker image, push it to an Azure Container Registry, and deploy it to an Azure Functions app.
# https://docs.microsoft.com/azure/devops/pipelines/languages/docker

# Copy元: https://github.com/microsoft/azure-pipelines-yaml/blob/master/templates/docker-container-functionapp.yml

# A pipeline with no CI trigger
trigger: none

resources:
  - repo: self

variables:
  pool: 'ubuntu-latest'
  Azure.ServiceConnectionId: 'xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx'
  FunctionApp.Name: 'docker-func-sample'
  ACR.Name: 'sampleimage'
  ACR.ImageName: '$(ACR.Name):$(Build.BuildId)'
  ACR.FullName: 'acrqiitasample.azurecr.io'

jobs:
  - job: BuildAndPushImage
    displayName: Build And Push an Docker Image
    condition: succeeded()

    pool:
      vmImage: $(pool)

    steps:
      - task: Docker@1
        displayName: 'Build an image'
        inputs:
          azureSubscriptionEndpoint: '$(Azure.ServiceConnectionId)'
          azureContainerRegistry: '$(ACR.FullName)'
          imageName: '$(ACR.ImageName)'
          command: build
          dockerFile: '$(Build.SourcesDirectory)/Dockerfile'

      - task: Docker@1
        displayName: 'Push an image'
        inputs:
          azureSubscriptionEndpoint: '$(Azure.ServiceConnectionId)'
          azureContainerRegistry: '$(ACR.FullName)'
          imageName: '$(ACR.ImageName)'
          command: push

  - job: UpdateAppServiceConfiguration
    displayName: Update AppService Configuration to Deploy an Image
    dependsOn: BuildAndPushImage
    # See https://learn.microsoft.com/ja-jp/azure/devops/pipelines/process/expressions?view=azure-devops#job-to-job-dependencies-within-one-stage
    condition: or(succeeded(), eq(dependencies.BuildAndPushImage.result, 'Succeeded'))

    pool:
      vmImage: $(pool)

    steps:
      - task: AzureFunctionAppContainer@1
        displayName: 'Azure Function App on Container Deploy: $(FunctionApp.Name)'
        inputs:
          azureSubscription: '$(Azure.ServiceConnectionId)'
          appName: $(FunctionApp.Name)
          imageName: '$(ACR.FullName)/$(ACR.ImageName)'

パイプラインの中でやってることをざっくり説明

• BuildAndPushImage Job
  • Dockerイメージをbuildする
  • Azure Container Registry にDockerイメージをpushする
• UpdateAppServiceConfiguration Job
  • FunctionAppに使用するDockerイメージを設定
    • Trying to update App Service Configuration settings. Data: {"appCommandLine":null,"linuxFxVersion":"DOCKER|acrqiitasample.azurecr.io/sampleimage:1293"}

パイプラインを動かした後に、FunctionのBashから環境変数を見ると、Dockerイメージの情報が登録されています。

$ echo $LINUX_FX_VERSION
DOCKER|acrqiitasample.azurecr.io/sampleimage:1293

Azure DevOpsのPipelineを作成する

このあたりを参考に、functionapp-from-acr.ymlをPipelineとしてAzure DevOpsで実行できるようにします。たぶんGUI見ればできると思います👍🏻
最初のパイプラインの作成 - Azure Pipelines | Microsoft Learn

PipelineからAzureリソースへの接続に使用するサービスコネクション作成

下記の接続に使用されます。

• Pipeline→ACR
• Pipeline→FunctionApp

AzureDevOpsでの作業

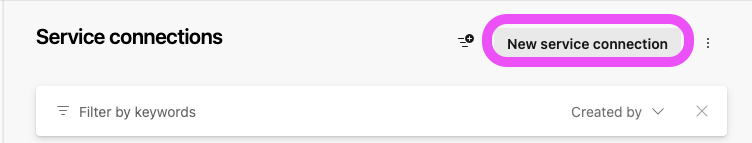

[ProjectSettings]-[Pipelines]-[Service connections]にて、「New service connection」をクリック

様々なAzureリソースに対し操作を行うことになるので、Azure Resource Managerを選択。

推奨設定の Service principal (automatic) を選択

ここで認証を求めるポップアップが出るので、ブロック設定になってると先に進めないので注意🧱
ARMで操作するスコープとなるサブスクリプションやリソースグループをプルダウンで選択し、サービスコネクション名を入力したら「Save」をクリック。

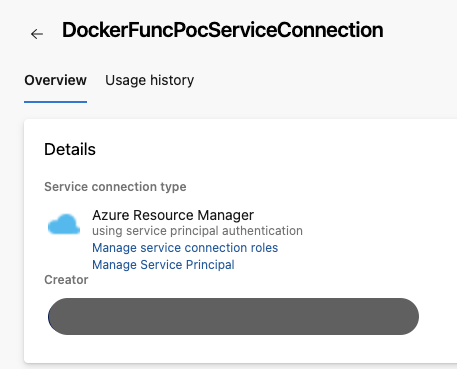

サービスコネクションが作成されます。

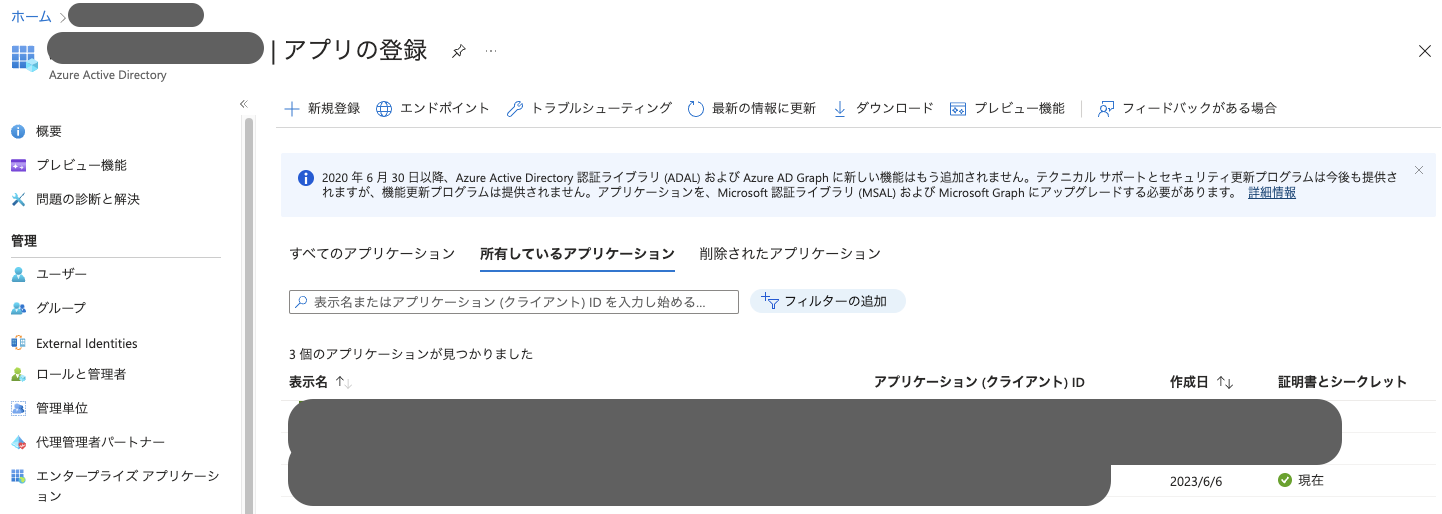

AzureADの「アプリの登録」画面におけるアプリケーション一覧に、作成したサービスコネクションが表示されます。隠してるところだらけで分かりづらくて申し訳ない......

作成したサービスコネクションの情報を、yamlパイプラインに反映

作成したサービスコネクション名をyamlのvariablesに記載します。

variables:
  pool: 'ubuntu-latest'
- Azure.ServiceConnectionId: 'xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx'
+ Azure.ServiceConnectionId: 'DockerFuncPocServiceConnection'

なお、サービスコネクションの詳細ページURLにおけるクエリパラメータ(resourceId)として確認できるUUIDを記載してもOKです。

サービスコネクション名を頻繁に変更するニーズはあまりないと思いますが、UUIDは不変なので、そのへんの心配がいらないです。

FunctionAppがAzure Container Registryに接続するための設定

Azure Container Registry で管理者ユーザを有効化する

コンテナレジストリにログインする情報として使用します。

FunctionAppのアプリケーション設定に認証情報を追加

コンテナレジストリの管理者情報を、下記のアプリケーション設定に追加する。

• DOCKER_REGISTRY_SERVER_PASSWORD
• DOCKER_REGISTRY_SERVER_URL ※https://<acrname>.azurecr.io形式
• DOCKER_REGISTRY_SERVER_USERNAME

ここまでの設定で、ACRのDockerイメージをPullしてきて、Functionsとして動かすことができるはず。

パイプラインを動かして動作確認

Azure DevOpsでRun Pipeline

「Run pipeline」をクリック

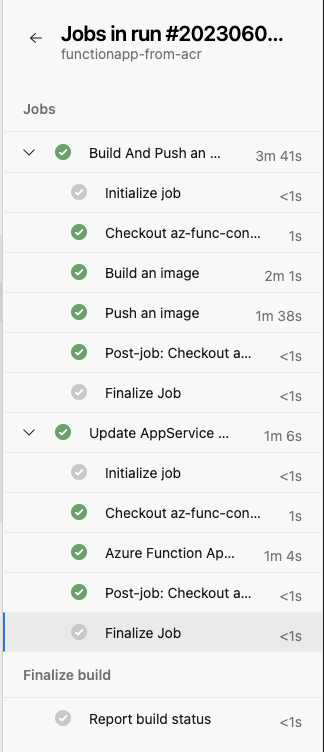

Pipelineの全てのJobがSuccessしていることを確認します。

Pipeline実行時にこのようなエラーが出力された場合は、以下いずれかの原因である可能性が高いです⚡️

There was a resource authorization issue: "The pipeline is not valid. Job BuildAndPushImage: Step Docker1 input azureSubscriptionEndpoint references service connection xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx which could not be found. The service connection does not exist or has not been authorized for use. For authorization details, refer to https://aka.ms/yamlauthz."

1. サービスコネクション名かUUIDが間違っている
2. Pipelineがサービスコネクションを使用するPermissionを持っていない

原因が2だと思われる場合、こちらの手順を参考に、PipelineにPermissionを与えてください。

ServiceConnectionの詳細ページより、メニュー内の「Security」をクリック

「Pipeline permission」セクションにおいて、許可を与えたいPipelineを選択

ACRにPushされているかチェック

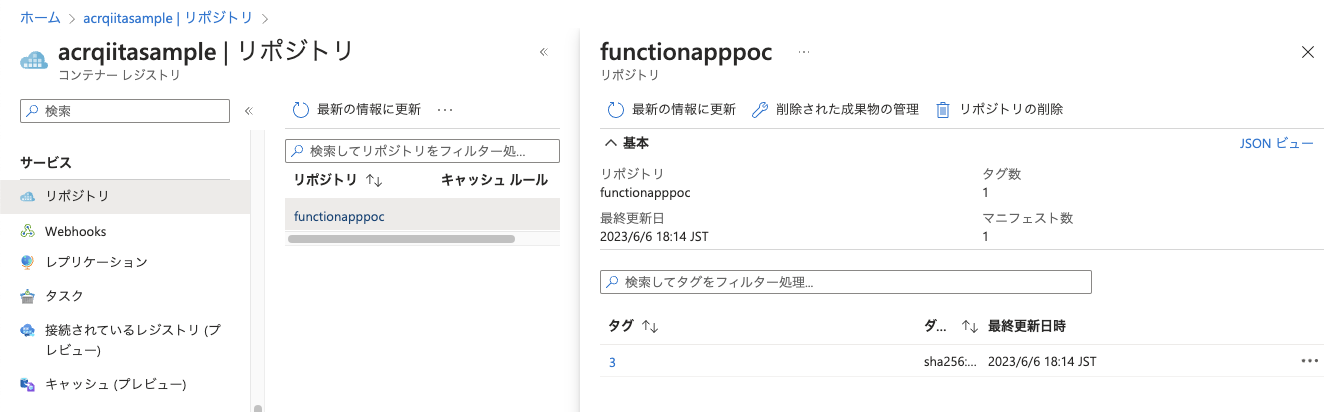

ACRのリポジトリを見ると、Pipelineの中でBuildされたImageがpushされています。

AzurePortal上で関数として読み込まれているかチェック

関数アプリの「関数」ブレードより、関数としてAzure側が識別しているかをチェックします。Dockerコンテナが正常に起動できていないと、ここに何も表示されないんです😵

実際に動作確認

関数が期待する動作をしてたらOKです💪

$ curl -X GET "https://docker-func-poc.azurewebsites.net/api/HttpTriggerSample?name=YOS0602&code=ABCDEFG=="
Hello, YOS0602. This HTTP triggered function executed successfully.

関数が読み込めていない or Dockerコンテナがうまく起動していないなどの場合

どこでコケてるか次第ですが、FunctionがImageをPullできていない場合、後述しているマネージドID有効化とIAMロール付与を試してみると良いかもしれません。
なお、npmを利用したアプリケーションでDockerを使用していると、「ユーザー名前空間再割当てエラー」が発生して、Dockerコンテナが上手く起動しないことがあります。詳細および対策はこちらの記事を参考にしてみてください。
App Service における Docker User Namespace remapping issues について - Japan PaaS Support Team Blog - #NPM 利用プロジェクトにおける ユーザー名前空間再割当てエラー

FunctionAppのマネージドIDを有効化

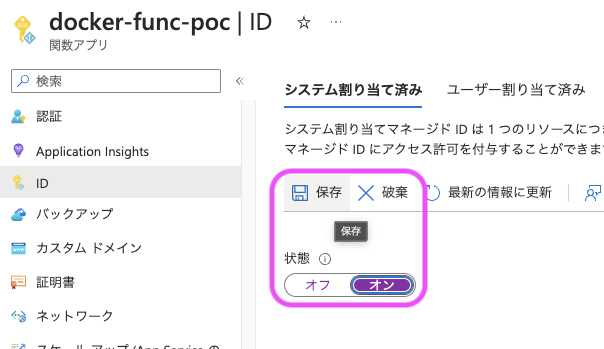

システム割り当てマネージドIDを有効化し、「保存」します。

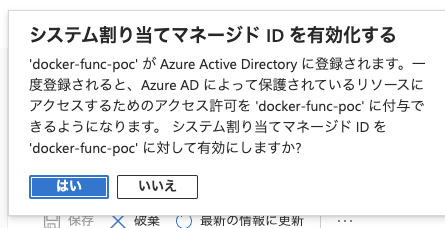

「はい」をクリック。

AcrPullのIAMロールを付与

コンテナレジストリのIAMより、ロールの割り当ての追加を行います。

AcrPullロールを選択して「次へ」

先ほど有効化したFunctionAppのマネージドIDを選択する。

「レビューと割り当て」を行う。

FunctionAppを再起動

az cliでも、Portalからでも良いです。設定が反映されるまで数分かかることもあるので待ちましょう⏱️
