はじめに
こんにちは、
33分かかるバッチを改良しようと思いDB設定を見直しているForestLiveです。
データベースのER図を使う際に「MySQLWorkbench」や「A5ER」といった
SQL開発ツール/ER図ツールを用いて作ることが多いみたいです。
ちょこちょことER図が出来上がり、
サーバにそのまま作成したER図をアップロードできたらいいなぁ
と思いできましたのでメモ程度に残しておきます。
前提条件
- MySQLサーバにアクセスできるユーザを追加しておくこと
- MySQLWorkbenchとMySQLのサーバを連結しておくこと
- ER図を作成しておくこと
実施方法
MySQLWorkbenchアプリケーションを開く
開くと登録済みのサーバ一覧が表示されます。
僕の場合は一つのみ設定しているのでForestLive...といった感じで表示されています。
このMySQLサーバにテーブルを追加指定行きます。
作成済みのMWBファイルを開く
PCに入っているMWBファイルをダブルクリックしたり、
MySQLWorkbenchからファイルを開くでMWBファイルを行ってMySQLWorkbenchにMWBファイルを展開してください。
展開されると以下のようなER図が展開されると思います。
設定画面を開く
MACの場合はメニューから
[Database] -> [Forword Enginner]を選択してください。
設定いろいろ

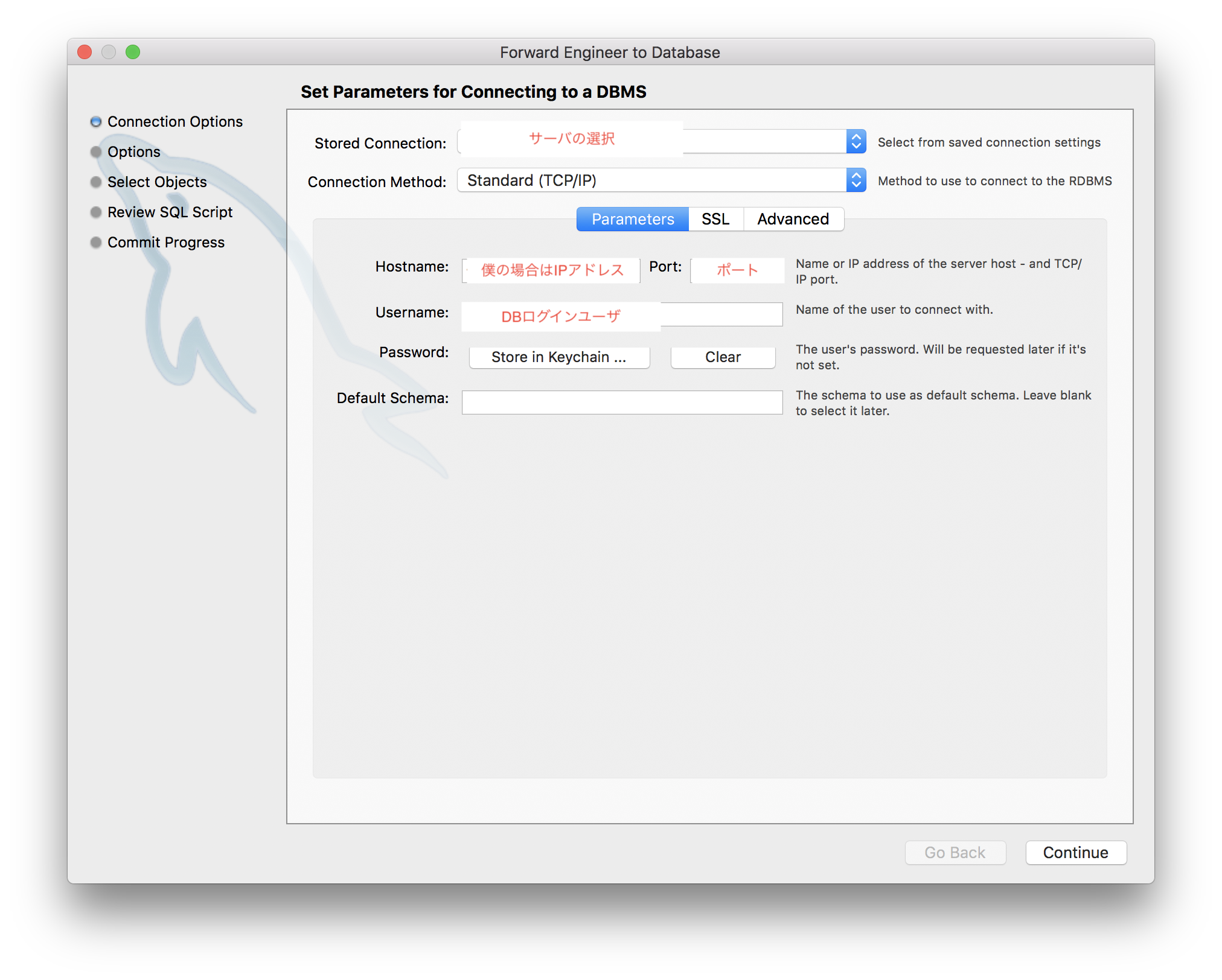

接続先の設定
サーバに接続するために以下の内容を設定します。
| 設定 | 詳細 |
|---|---|
| サーバの設定 | 設定済みのサーバを選択 |
| 僕の場合はIPアドレス | 「サーバのHostname」または「IPアドレス」を記載 |
| Port | MySQLサーバのポートを指定 |
| Username | MySQLサーバに設定したユーザを指定 |
| Password | Store Keychainをクリックしてパスワードを入力 |

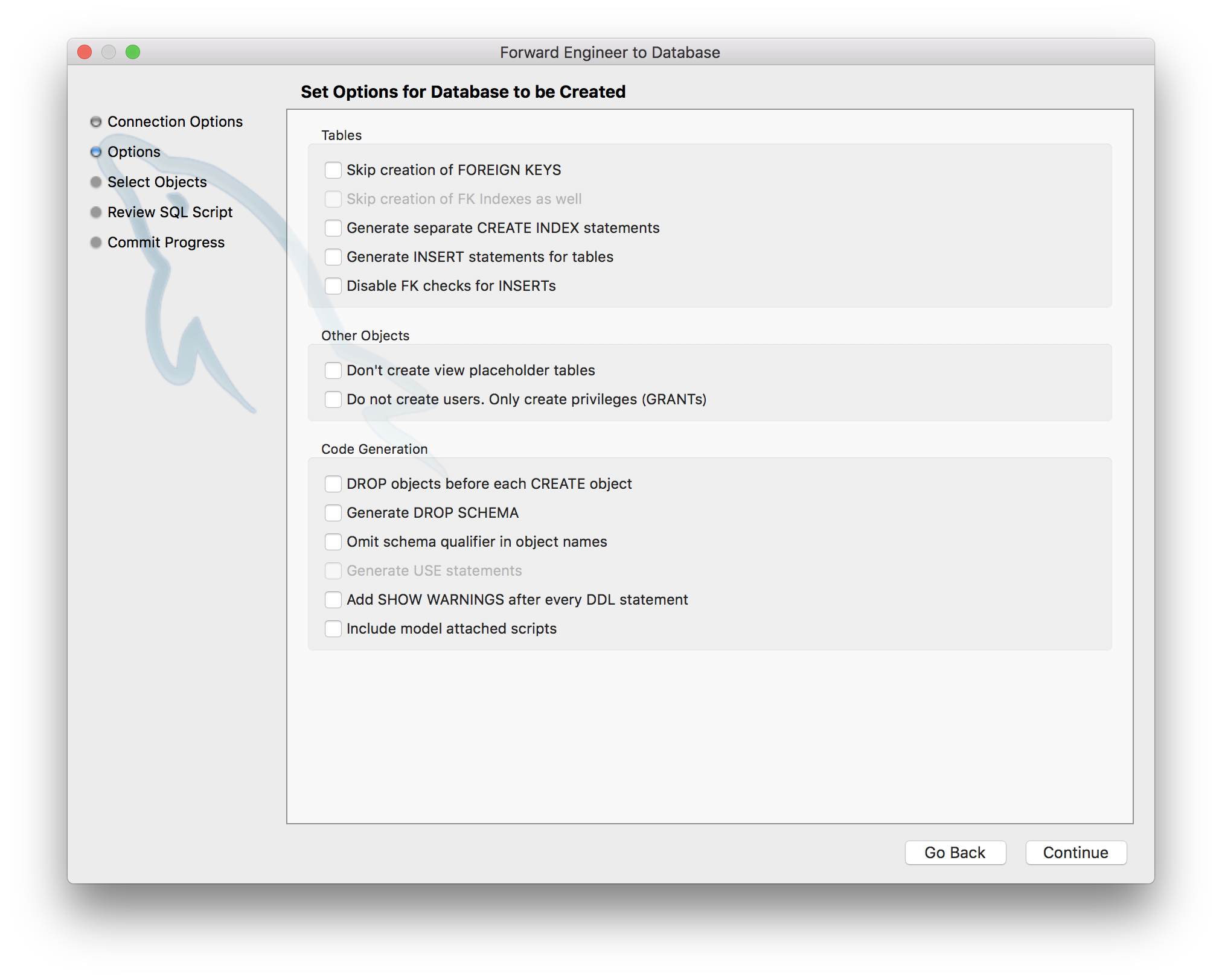

オプション
あとで追記するかも

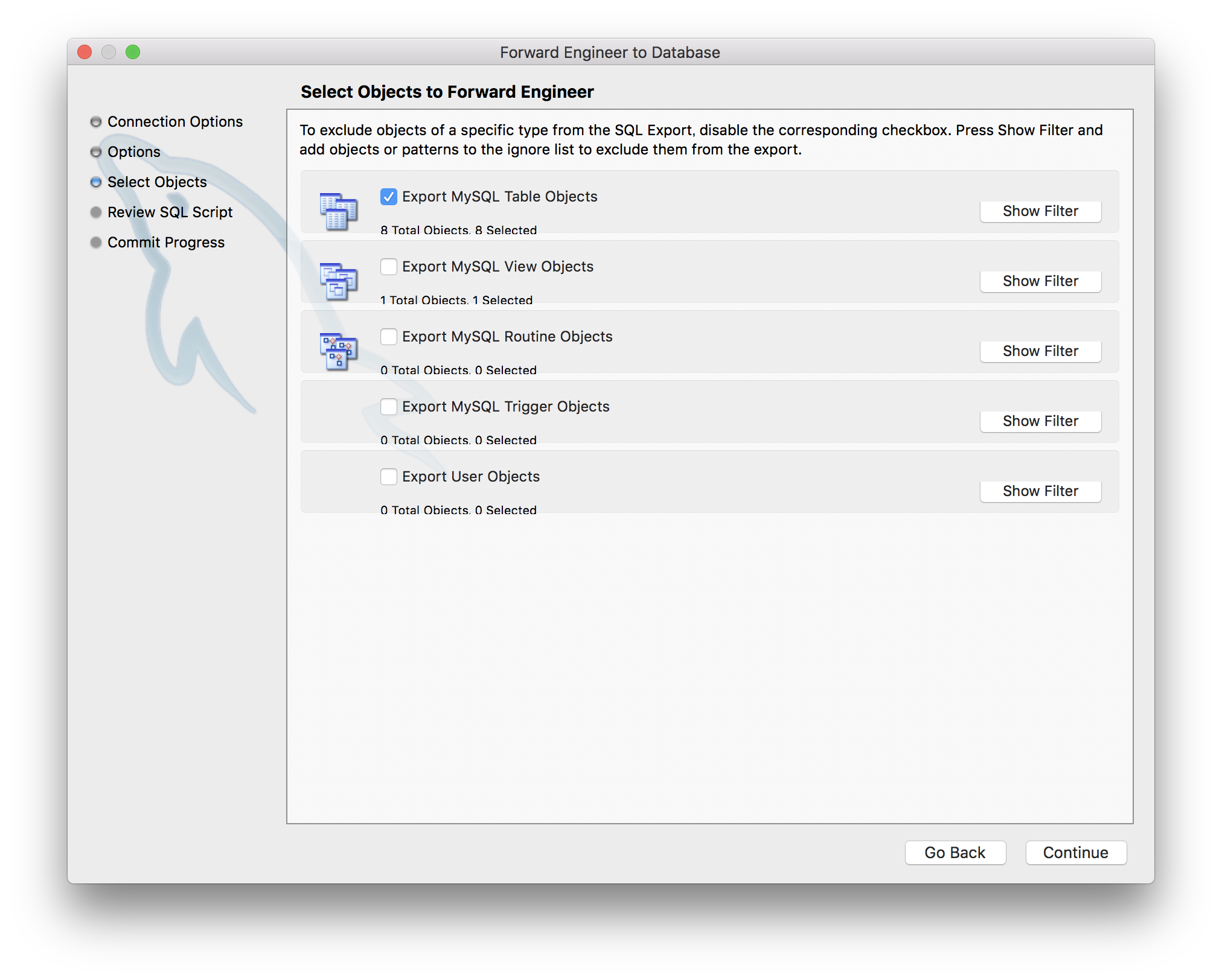

DBに登録する内容
今回はテーブルを新規で登録するので一番上の「Export MySQL Table Objets」のみ選択します。
DDLが発行されます
テーブルにしたがってDDLが発行されます。
コメントまで書かれます。いいですねぇ。
あとは右下の「Continue」ボタンを押すだけです。
テーブルの確認
MySQLに入ってテーブルを確認しました。
ありました。
# おわりに
今回MySQLWorkbenchは触ってみて利点がだんだんとわかってきました。
GCMでDBサーバをいじれるのもいいですし、一度設定してしまえばもうコンソールから触ることはほぼ無くなります。
効率化にもぴったりかもしれませんね。
