【画像関係】Labelmeの導入

はじめに

LabelMeは画像にラベリングを行うツールで、MITの研究所？で開発、管理されているツールのようです。
画像にポリゴンによる領域指定をマウスクリックで行い、ラベルをJSONファイルに保存できます。
そして、ソフトを何とPIPでインストールできたりします。便利そうだけど、後述のようにQT関係で対応が必要でした。

Windows11 WSL2 で環境を用意したのでメモしておきます。poetry での動作確認の環境はこちらにコピーしています。

設定

インストール

PIPで入るのですが、依存ライブラリとか環境変数の設定が必要でした。
自分は、poetry で管理しているのでその過程をメモっておきます。

とりあえず下記を行いました。labelme だけだとQTが無いと怒られるので、入れます。

$ poetry init
$ poetry install
$ poetry add labelme pyqt5-tools
$ export LIBGL_ALWAYS_SOFTWARE=1
$ peotry run labelme
Traceback (most recent call last):
  File "/home/x77/labelme_setup/.venv/bin/labelme", line 5, in <module>
    from labelme.__main__ import main
  File "/home/x77/labelme_setup/.venv/lib/python3.10/site-packages/labelme/__init__.py", line 6, in <module>
    from qtpy import QT_VERSION
  File "/home/x77/labelme_setup/.venv/lib/python3.10/site-packages/qtpy/__init__.py", line 287, in <module>
    raise QtBindingsNotFoundError from None
qtpy.QtBindingsNotFoundError: No Qt bindings could be found

それでもライブラリが無いと怒られてます。詳しく見てみます。

$ export QT_DEBUG_PLUGINS=1
$ labelme

...

QFactoryLoader::QFactoryLoader() checking directory path "/home/x77/.pyenv/versions/3.10.6/bin/platforms" ...
Cannot load library /home/x77/labelme_setup/.venv/lib/python3.10/site-packages/PyQt5/Qt5/plugins/platforms/libqxcb.so: (libxcb-icccm.so.4: cannot open shared object file: No such file or directory)
QLibraryPrivate::loadPlugin failed on "/home/x77/labelme_setup/.venv/lib/python3.10/site-packages/PyQt5/Qt5/plugins/platforms/libqxcb.so" : "Cannot load library /home/x77/labelme_setup/.venv/lib/python3.10/site-packages/PyQt5/Qt5/plugins/platforms/libqxcb.so: (libxcb-icccm.so.4: cannot open shared object file: No such file or directory)"
qt.qpa.plugin: Could not load the Qt platform plugin "xcb" in "" even though it was found.

と言われます。libqxcb.so で足りないものを見つけてインストールしました。

$ ldd .venv/lib/python3.10/site-packages/PyQt5/Qt5/plugins/platforms/libqxcb.so | grep "not found"
        libxcb-icccm.so.4 => not found
        libxcb-image.so.0 => not found
        libxcb-util.so.1 => not found
        libxcb-keysyms.so.1 => not found
        libxcb-render-util.so.0 => not found
        libxcb-xinerama.so.0 => not found
        libxcb-xkb.so.1 => not found
        libxkbcommon-x11.so.0 => not found
        libxcb-icccm.so.4 => not found
        libxcb-image.so.0 => not found
        libxcb-util.so.1 => not found
        libxcb-keysyms.so.1 => not found
        libxcb-render-util.so.0 => not found
        libxcb-xinerama.so.0 => not found
        libxcb-xkb.so.1 => not found
        libxkbcommon-x11.so.0 => not found
$ sudo apt -y install libxcb-icccm4
$ sudo apt -y install libxcb-image0
$ sudo apt -y install libxcb-keysyms1
$ sudo apt -y install libxcb-render-util0
$ sudo apt -y install libxcb-xinerama0
$ sudo apt -y install libxcb-xkb1
$ sudo apt -y install libxkbcommon-x11-0

apt で入れるものの名前の規則、分かってきました。^^;)
これらは、これを参考にしました。多謝。

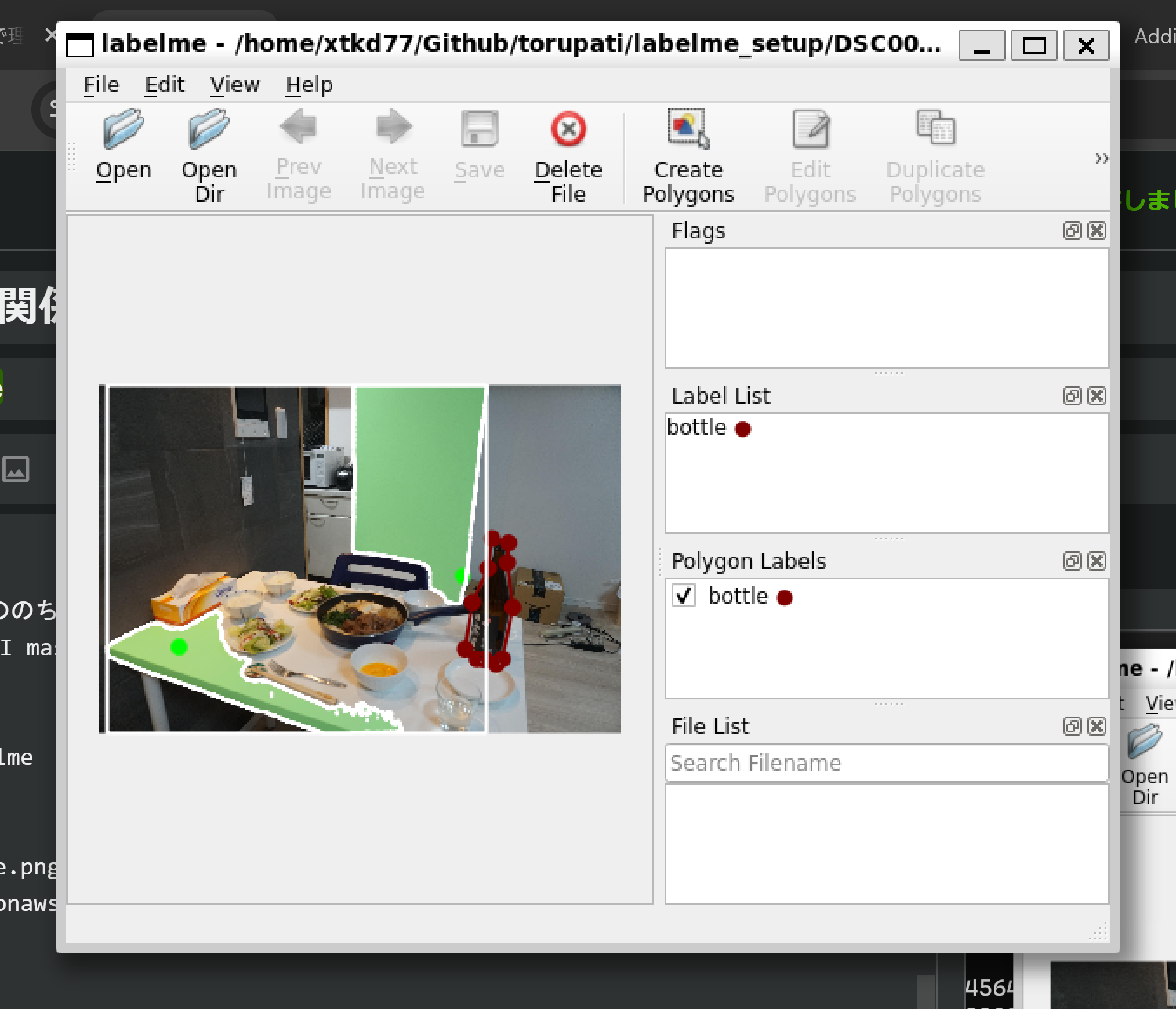

libxcb.so のリンクが全て確認できて、無事に起動できた。（スクショは次節のAI mask を使っているところ)

$ labelme

使ってみると

使い方を語るほど使い込んでいませんが、画像ファイルをOpenで読み込み、Create Polygons で領域指定してLabel をつけ、File > Save で json ファイルに保存しました。

Image Data を保存しない

デフォルトだと、ラベルをjson で保存するとき、サムネイル画像も保存指定しサイズが大きくなります。起動時に

$ labelme --nodata

とするとか、設定ファイル$HOME/.labelmerc)に

store_data: false

と書き換えればOKです。（初期設定ではここがtrue になっていました。)

json ファイル

ここでは下記のようになっていました。

{
  "version": "5.4.1",
  "flags": {},
  "shapes": [
    {
      "label": "bottle",
      "points": [
        [
          4207.142857142857,
          3032.142857142857
        ],
        ...
        [
          4342.857142857143,
          3146.428571428571
        ]
      ],
      "group_id": null,
      "description": "",
      "shape_type": "polygon",
      "flags": {},
      "mask": null
    }
  ],
  "imagePath": "DSC00033.JPG",
  "imageData": null,
  "imageHeight": 4000,
  "imageWidth": 6000
}

"shapes"が配列としてannotate されたlabel 情報を持っているようです。それぞれ、

AIの利用

その他、UIにある "Create AI polygon", "Create AI mask" を選択すると、裏で自動で

From: https://github.com/labelmeai/efficient-sam/releases/download/onnx-models-20231225/efficient_sam_vits_encoder.onnx
To: /home/x77/.cache/gdown/https-COLON--SLASH--SLASH-github.com-SLASH-labelmeai-SLASH-efficient-sam-SLASH-releases-SLASH-download-SLASH-onnx-models-20231225-SLASH-efficient_sam_vits_encoder.onnx

のようにダウンロードしてくれていました。

labelme2yolo というものを利用すると、学習用ラベルも作ってくれるらしく、いつか使ってみるかもです。

参考情報

意外と日本語の情報源が多かったです。みんな、使っているのかな。

まとめ

とりあえずラベル付けはできそうな気がしてきた。良かった。まだ数週間は生き延びることができそうな気がしてきた。神様に感謝。。。
(2024/2/22)
