購入したもの
- モータードライバ
- サーボモーター
- 電池ボックス
- https://www.yodobashi.com/product/100000001001123961/
- 3～5.5V出力ができるもの。
- 単三電池1.2～1.5Vなので3本くらいのものがおすすめ。
micro:bitの準備
micro:bit用のモータドライバを使うためにブロックを追加します。

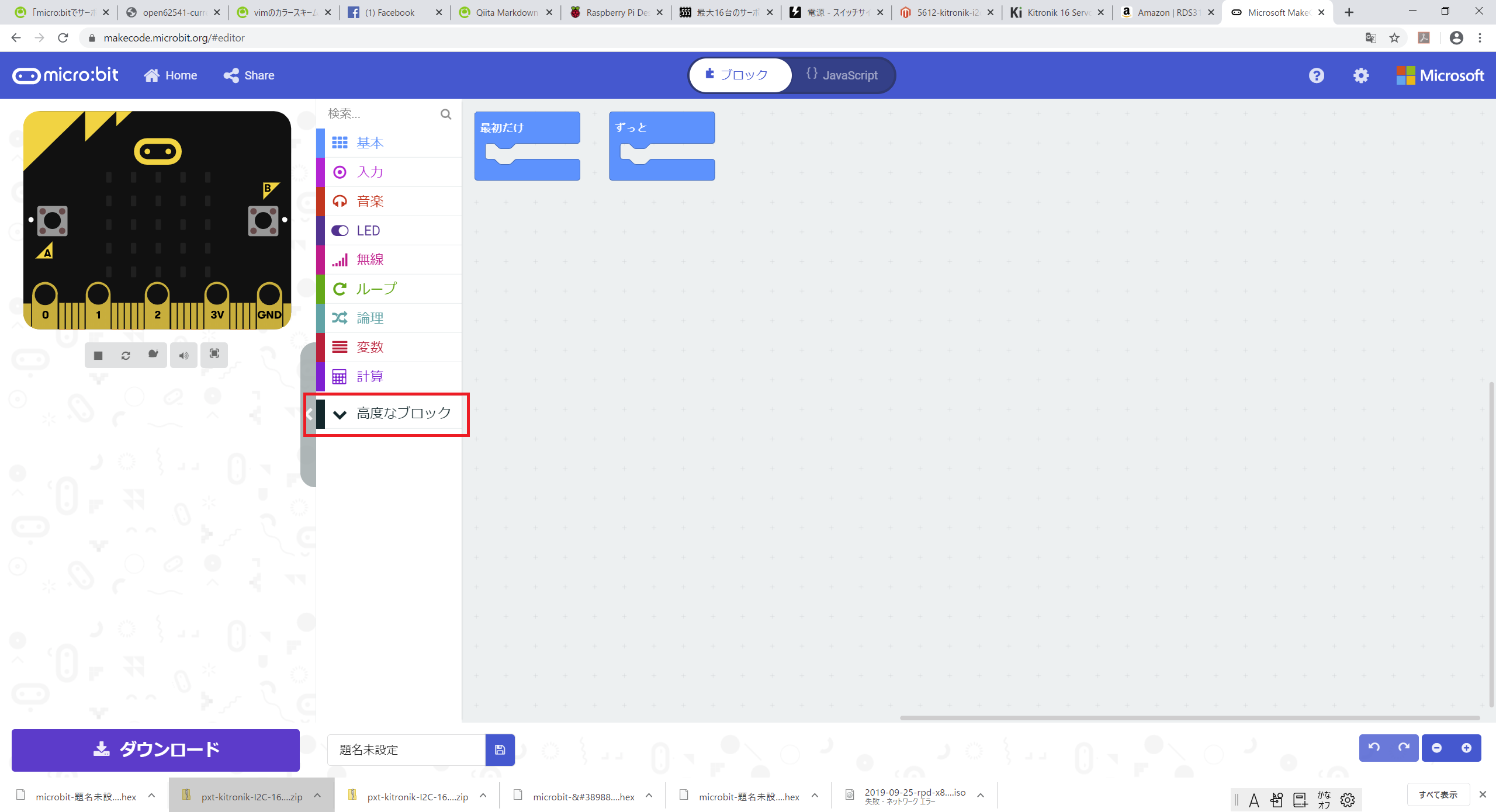

赤枠で囲んだ「高度なブロック」をクリックします。
一番下に拡張機能が表示されますのでクリックします。
以下のような画面になるので検索用のテキストボックスに「servo 16」と入力して検索します。
検索するといくつかの拡張ボックスが表示されるので、赤枠で囲んだ「kitronik-I2C-16-servo」をクリックして追加します。
拡張機能から戻ると、メニューに「I2C-16-Servo」が追加されています。
「I2C-16-Servo」をクリックするとサーボモータをコントロールするブロックが追加されます。
モータドライバ、サーボモーター、電池ボックスを繋げる
接続に関しては電源の方は、RED/BLACKと接続する線の色が基盤に書かれているので、それに従って接続します。
モーターの方は外側がGNDになっているので黒い線がGNDになるように接続すればOKです。
以下のようなつなぎ方でモータの制御がmicro:bitからできました。
270°モータの場合
270°のモータを使っても、ブロックは0～180の値しか設定できません。
90を設定すると丁度垂直になるようになっているので、0°から180°の間で動作させる場合は設定値を30～150で値を設定する必要があります。
値を0～180で設定すると想像以上に稼働して？？？になります。
Amazonで購入するときは、
180°
https://www.amazon.co.jp/dp/B06XQWX172
270°
https://www.amazon.co.jp/dp/B06XRG4S55
とがあるので、間違わずに購入しましょう。
