Strava heat map の GeoTIFF化

Last updated at 2019-09-11Posted at 2019-09-11

動機

前回記事でHeatmapを手に入れましたが、
これはただのPNGの画像です。

ルート検索に利用するためには、このPNGに位置情報を付与する必要があります。
位置情報が付与された画像フォーマットとしてGeoTIFFが定義されています。

よって、今回は PNG to GeoTIFF を試みます。

最初の実験として
皇居から江戸川あたりのヒートマップに位置情報を付けて
GeoTIFF化してみましょう

材料の準備

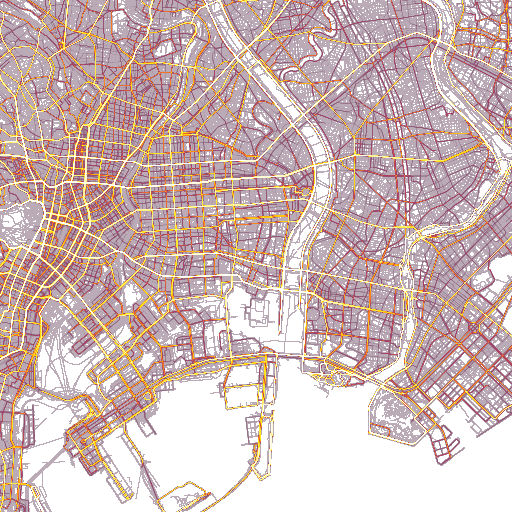

1-1. ヒートマップPNGをStravaからダウンロード
1-2. 国土地理院データ(N10-13_13.zip)を入手し、任意のディレクトリに展開
QGISで国土地理院データに含まれる N10-13_13.shp を取り込み
2-1. レイヤ(L) --> データソースマネージャ(D) --> ベクタ
2-2. ベクタデータセットに N10-13_13.shp を指定
2-3. 追加
2-4. EPSG:6677を選択し、OK
QGIS上でヒートマップPNGに位置情報を付ける
3-1. ラスタ(R) --> ジオリファレンサ...(G)
3-2. ファイル --> ラスタを開く... でヒートマップPNGを取り込む。EPSG:6677
3-3. 編集 --> ポイントの追加で、ポイントを追加していく
- ポイント追加については、ココ↓を参照
- https://sites.google.com/site/qgisnoiriguchi/basic/01/03
3-4. 設定 → 変換の設定
- 変換タイプ = 線形
- リサンプリング方法 = 線形
- 変換先SRS = EPSG:6677
- 完了時にQGISにロードする = チェックを入れる
3-5. ファイル --> ジオリファレンスの開始
QGISにヒートマップが表示される
以上

※とにかく全ての場所でEPSG(SRS)は一致させること！
