ONVIF対応カメラとJetson nanoで人物追跡AIカメラを作る

できたこと

AIで人間を認識して、自動追尾するカメラを作りました。
動画がうまく編集できなかったので、静止画で...

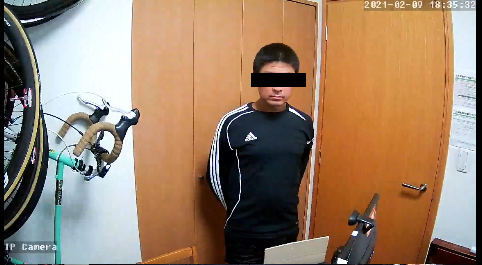

立つと...

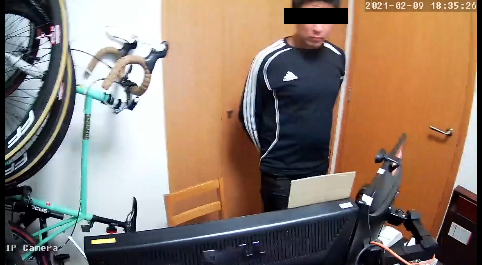

追いかけ...

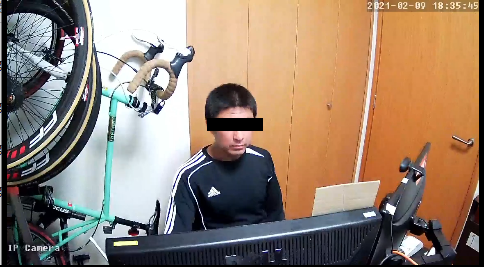

座ると...

また追いかけ...

常に画面の中心にとらえようと、自動的にパン・チルトを行います。

必要なもの

1. GENBOLT GB102H = ONVIF対応PTカメラ。Amazonで3,600円くらい。
2. Jetson nano = CUDA対応オンボードコンピュータ。Amazonで16,000円くらい。2GB版だと7,000円弱。
3. Yolov3-tiny = 物体認識AI
4. ONVIFライブラリとサンプルプログラム = PTZカメラを動かすためのライブラリ
5. VLC = カメラからのRTSP出力を表示します

手順

1. カメラの設定

1-1. カメラに電源とイーサケーブルをつなぐ

カメラの取説にしたがって、電源(USB-Micro)とイーサケーブルを接続します。

1-2. カメラのIPアドレスを知る

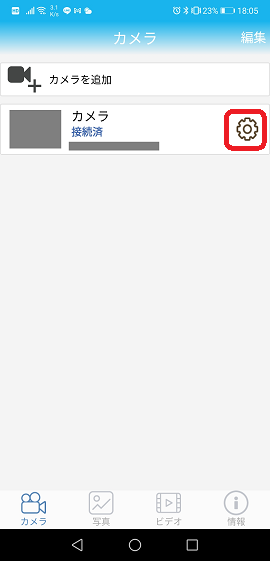

専用のスマホアプリを入れてカメラに接続します。

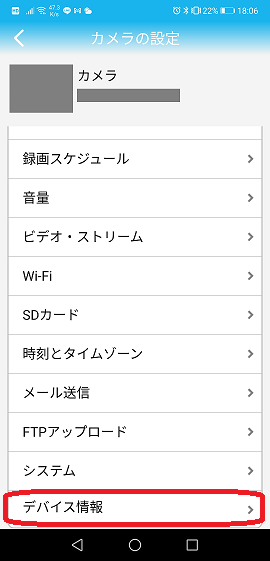

設定(歯車アイコン) → システム情報 を表示すると
カメラに割り振られたのIPアドレスがわかります。

1-3. カメラの設定をする

http://{カメラのIPアドレス} をブラウザで開くと設定ができます
デフォルトのユーザ名は admin
デフォルトのパスワードは admin
※ この記事ではこのまま進めますが、セキュリティ上変更したほうがよいです

ビデオ出力の設定をします。
Second StreamをYoloに入力するので、
Second Streamの Maximum frame rate を 6fps に設定します。

ONVIFでカメラを制御するので、ONVIFがOnになっていることを確かめます。
また、ポート番号(8080)も確認しておきます。

2. Yoloのインストール

darknetをクローンします

$ sudo apt install git
$ git clone https://github.com/AlexeyAB/darknet.git

CUDAを有効にしてビルドします

$ cd darknet
$ vi Makefile
#GPU CUDNN OEPNCVの設定を有効にする
GPU=1
CUDNN=1
OPENCV=1

$ make

weightsをダウンロードします

$ wget https://pjreddie.com/media/files/yolov3.weights
$ wget https://pjreddie.com/media/files/yolov3-tiny.weights

Yoloを実行してみます

$ ./darknet detect cfg/yolov3.cfg yolov3.weights data/dog.jpg

このように認識されれば、Yoloは正しくセットアップされています。

3. Yoloにカメラの画を流し、物体認識させる

$ ./darknet detector demo cfg/coco.data cfg/yolov3-tiny.cfg yolov3-tiny.weights rtsp://admin:admin@192.168.0.100/2

admin:admin の部分はパスワードを変えた場合には、そのパスワードに変更してください
192.168.0.100 の部分は GB102H のIPアドレスに変更してください

4. Jetson nanoからカメラのパン・チルト(PT)操作をする

4-1. ライブラリとサンプルアプリのクローン

ONVIFライブラリとサンプルプログラムをクローンします。
nodejsのプロジェクトなので、必要なライブラリを npm install でインストールします。

$ git clone https://github.com/agsh/onvif.git
$ cd onvif
$ npm install

4-2. コード変更(アドレス設定など)

カメラのIPアドレス、もし変えていたらポート番号、ユーザ名、パスワードを修正します。

$ vi example3.js
------------------------------------
var HOSTNAME = '192.168.0.100',
PORT = 8080,
USERNAME = 'admin',
PASSWORD = 'admin',
STOP_DELAY_MS = 50;
------------------------------------

4-2. 実行

$ node example3.js

上下左右のカーソルキーを押すと、カメラが動く様子がわかると思います。

5. 物体認識結果をもとにカメラのパン・チルト(PT)操作をする (完成)

example3.js をベースに改造をします。

$ cp example3.js example_yolo.js

5-1. 必要なライブラリをインストール

JSONStream をインストールします

$ npm install JSONStream --save

5-2. ライブラリのrequireと、Yoloのhost/portの追加

$ vi example_yolo.js

const request = require('request')
const JSONStream = require('JSONStream') // ★ これ

// ONVIF
var HOSTNAME = '192.168.0.100',
PORT = 8080,
USERNAME = 'admin',
PASSWORD = 'admin',
STOP_DELAY_MS = 50;

// YOLO
var YOLO_HOST = '127.0.0.1' // ★ これ
var YOLO_PORT = 5000        // ★ これ

5-3. キーボード操作関数呼び出しをコメントアウト、Yolo操作関数呼び出しを追加

cam_obj.getStreamUri({
    protocol : 'RTSP'
},  // Completion callback function
    // This callback is executed once we have a StreamUri
    function (err, stream, xml) {
        if (err) {
            console.log(err);
            return;
        } else {
            console.log('------------------------------');
            console.log('Host: ' + HOSTNAME + ' Port: ' + PORT);
            console.log('Stream: = ' + stream.uri);
            console.log('------------------------------');

            // start processing the keyboard
            //read_and_process_keyboard(); // ★ この行をコメントアウト

            // start processing the Yolo
            read_and_process_yolo(); // ★ この行を追加
        }
    }
);

5-2. Yolo操作関数本体

Yoloに接続すると、認識結果がJsonとして出力されるので、
pipeでストリーム出力し、JSONStreamにたべさせて、パースします。

パース結果をもとに、パン・チルトコマンドを発行してカメラを動かします。

function read_and_process_yolo() {
    console.log('yolo : ' + YOLO_HOST + " : " + YOLO_PORT)
    const stream = request('http://' + YOLO_HOST + ':' + YOLO_PORT).pipe(JSONStream.parse('$*'))
    var cnt = 0;
    stream.on('data', (data) => {
        cnt = (cnt + 1) % 4;
        var objs = data.value.objects
        objs.forEach(v => {
            if (v.name === 'person') {
                const xadj = 0.05
                const yadj = 0.05
                var cx = v.relative_coordinates.center_x;
                var cy = v.relative_coordinates.center_y;
                console.log('cx : ' + cx + ' / cy : ' + cy)
                if ((0 == cnt % 2) && (cx < 0.5 - xadj)) move(-1, 0, 0, 'left');
                if ((0 == cnt % 2) && (0.5 + xadj < cx)) move( 1, 0, 0, 'right');
                if ((0 == cnt)     && (cy < 0.6 - yadj)) move( 0, 1, 0, 'up');
                if ((0 == cnt)     && (0.6 + yadj < cy)) move( 0,-1, 0, 'down');
            }
        }); // end of objs.forEach
    }); // end of stream.on
}

5-3. Yoloの実行

認識結果をJson形式で出力させるために -json_port 5000 を引数に追加します。
また、Yoloの出力する画像が不要な場合には -dont_show をつけます。

$ ./darknet detector demo cfg/coco.data cfg/yolov3-tiny.cfg yolov3-tiny.weights rtsp://admin:admin@192.168.0.100/2 -json_port 5000 -dont_show

5-4. example_yolo.js の実行

$ node example_yolo.js

カメラが自分の方向に自動的にパン・チルトしてくれれば成功です

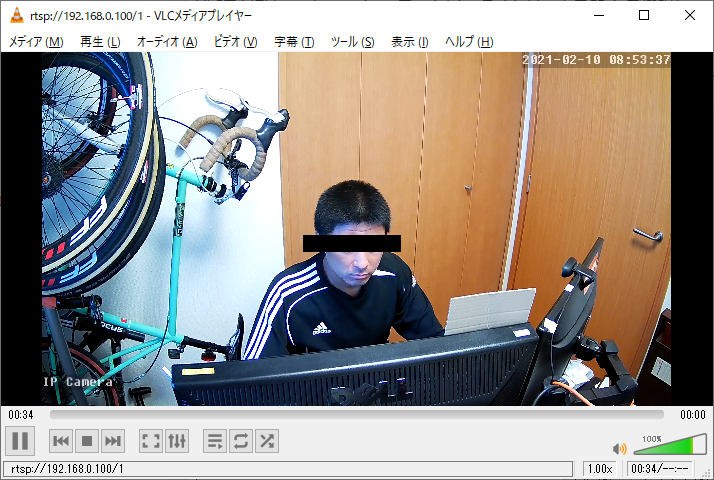

5-5. VLCで画像を観察

VLCを起動し、メディア >> ネットワークストリームを開く を選択し
URLに rtsp://admin:admin@192.168.0.100/1 を入力します

以上です
