Unity ShaderGraph レシピ #7 トゥーンシェーディング

Posted at 2020-12-27

#トゥーンシェーディング

#作り方

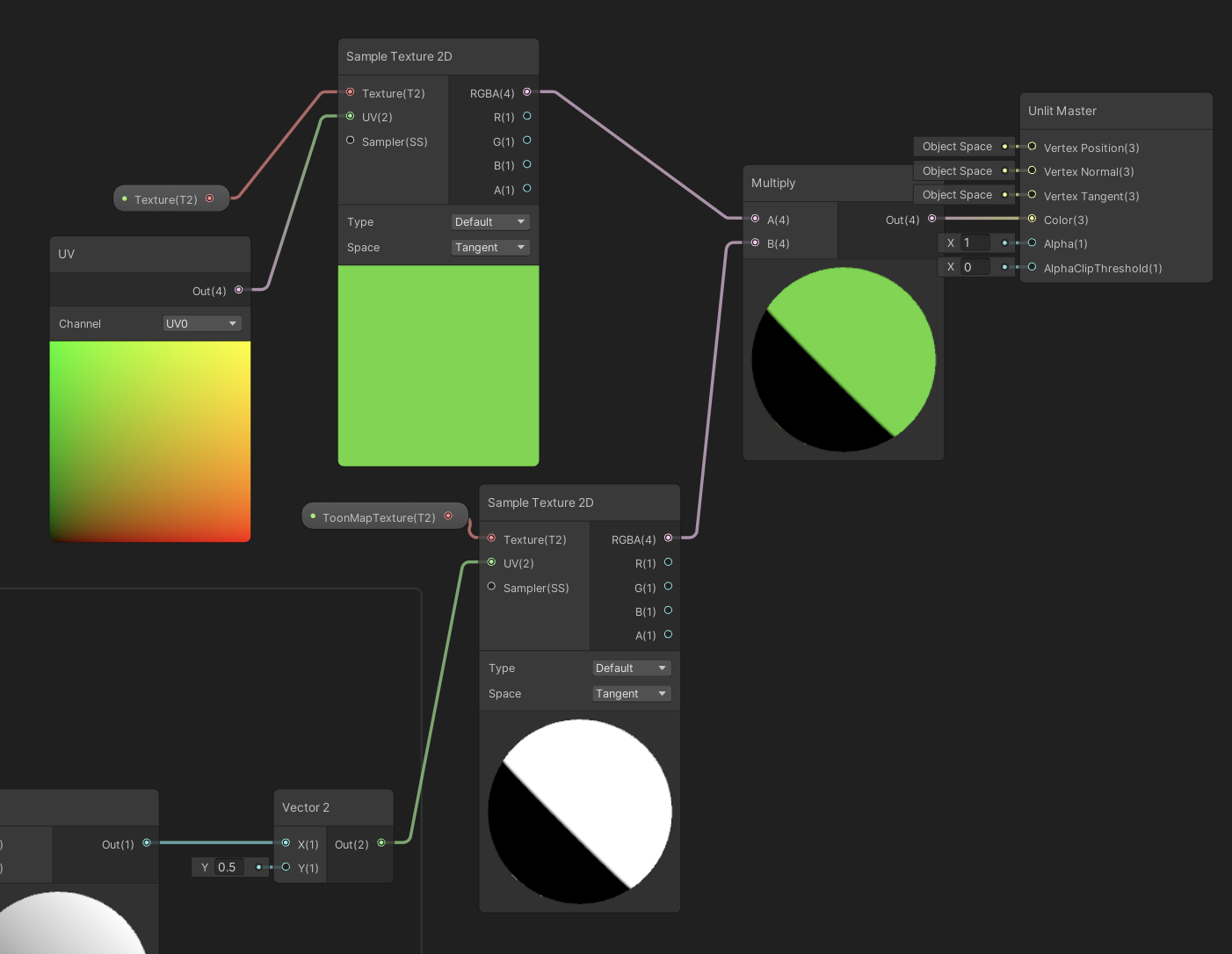

ライトベクトルとメッシュの法線から頂点の明るさを算出し、その値をUVとしてトゥーン用のライトマップ（ToonMap）から最終的な明るさを決め、モデルに適用します。

1.TooｎMapに使うUV値の計算

頂点の法線と、ライトの向きで内積を取ります。どちらも単位ベクトルの場合、結果は(-1〜1)の値に収まります。
法線がライトの向きと向き合っている場合（明るい場合）=1、ライトと同じ方向を向いている場合（暗い場合）=-1になります。
この値をUV値にしたい(0〜1の値)ので、まず0.5を掛けて(-0.5〜0.5)その結果に0.5を足すことで0〜1の範囲に収めることができます。
