Amazon VPCでシンプルなネットワークを構築する

はじめに

• AWS無料枠のお勉強記録です
• 今回はAmazon VPCを作成し、サブネットで分割してみます
• VPC内にパブリック、プライベートのサブネットを作成します

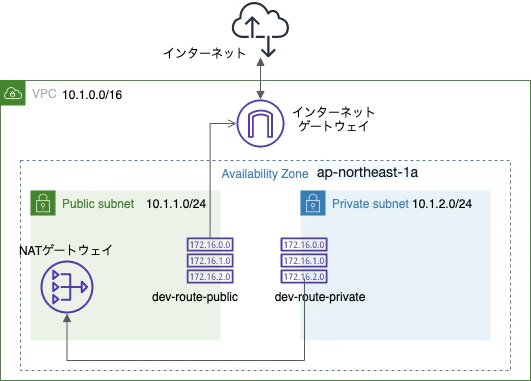

構成図

• パブリックサブネットはインターネットにつながる
• プライベートサブネットからの返信はプライベートサブネットを介して行う
  • パブリックサブネットにNATゲートウェイを設置する

手順と各種設定

1. VPCの作成

• Name: Develop
• IPv4 CIDR ブロック: 10.1.0.0/16
• IPv6 CIDR ブロック: なし

2. サブネットの作成

• [左側タブ] サブネットをクリック
• サブネットの作成をクリック
  • 下記設定でサブネットを作成

2.1 public-subnet-1a-devの作成

• VPC: Develop(10.1.0.0/16)
• AZ : ap-northeast-1a
• IPv4 CIDR: 10.1.1.0/24
• Name: public-subnet-1a-dev

2.2 private-subnet-1a-devの作成

• VPC: Develop(10.1.0.0/16)（パブリックと同じ）
• AZ : ap-northeast-1a（パブリックと同じ）
• IPv4 CIDR : 10.1.2.0/24
• Name: private-subnet-1a-dev

3. インターネットゲートウェイの作成

• [左タブ] インターネットゲートウェイ
• インターネットゲートウェイの作成
  • Name: Develop
• 作成したインターネットゲートウェイを選択
  • アクション
  • VPCにアタッチ
    • 使用可能なVPC: Develop

4. ルートテーブルの設定　-パブリック-

パブリックサブネットの宛先をインターネットゲートウェイに向ける

• [左タブ]: サブネット

  • public-subnet-1a-devをクリック
  • 画面下部にスクロール
  • 「詳細」内から「ルートテーブル」を見つける
    • ID（rtb-hogehoge）をクリック

  • アクション：ルートの編集

    • ルートの追加

    送信先	ターゲット
    0.0.0.0/0	Internet Gateway

    • ルートの保存

  • サブネットの関連づけ：サブネットの関連づけの編集

    • public-subnet-1a-devを関連づけて保存

  • Nameを「dev-route-public」に変更

5. NATゲートウェイの作成

• [左タブ]: NATゲートウェイ
• NATゲートウェイを作成
  • Name: dev-nat
  • サブネット: public-subnet-1a-dev
  • Elastic IPの割り当てをクリック
  • NATゲートウェイを作成

6. ルートテーブルの設定　-プライベート-

• ルートテーブルの作成
  • Name: dev-route-private
  • VPC: Develop

• [左タブ]: サブネット

  • private-subnet-1a-devをクリック
  • 画面下部にスクロール
  • 「詳細」内から「ルートテーブル」を見つける
    • ID（rtb-hogehoge）をクリック
      • サブネットの関連づけでprivate-subnet-1a-devを対象外にする

  • dev-route-privateをクリック

    • サブネットの関連づけでprivate-subnet-1a-devを対象にする

    • ルートの編集

      • ルートの追加

        送信先	ターゲット
        0.0.0.0/0	NAT Gateway

      • ルートの保存

7. 完成

終わりに

• NATゲートウェイは有料ですので、使用しない場合は削除することをオススメします
• 次回はサブネット内にEC2インスタンスを配置し、sshで疎通を確認していきます
• 間違いや改善点等ございましたらコメントを頂ければ幸いです

作図ツール

• draw.io (https://www.draw.io/?splash=0&libs=aws4)
