SVGフィルターを活用した実践的なビジュアルエフェクト実装

Posted at

はじめに

Webサイトでの視覚効果の実装において、CSSフィルターだけでは実現できない複雑な表現が必要になることがあります。本記事では、SVGフィルターを使用して高度な視覚効果を実装する方法について、実践的なデモとともに解説します。


実装するエフェクト

以下の3つのエフェクトの実装方法を詳しく説明します：

  • グローエフェクトを適用したテキスト
  • テクスチャベースの画像変換効果
  • インタラクティブな変形エフェクト

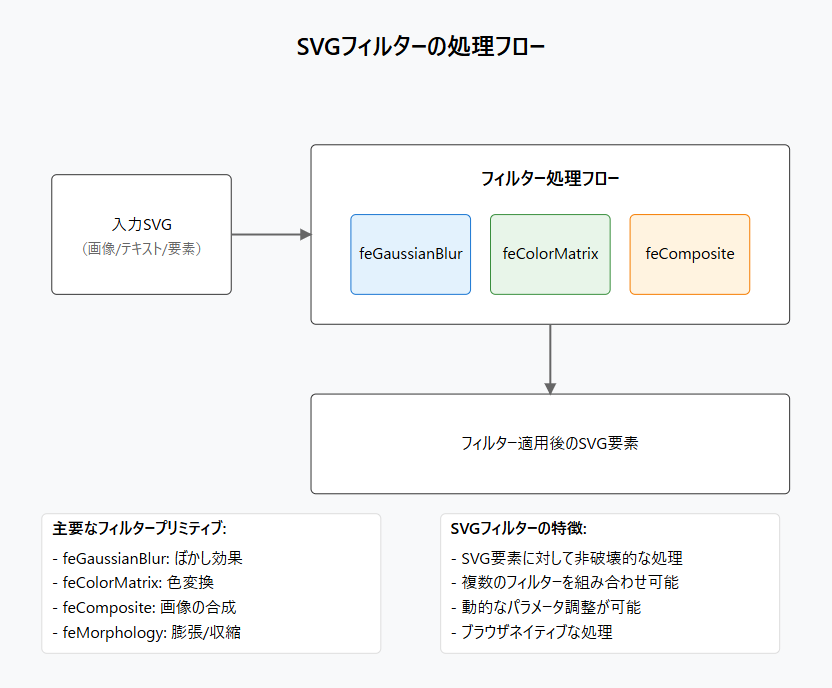

基本実装

SVGフィルターの基本構造は以下の通りです：

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" width="0" height="0">
    <defs>
        <!-- フィルターの定義 -->
    </defs>
</svg>

実装のポイント：

  • xmlns属性：SVGの名前空間を指定
  • width="0" height="0"：フィルター定義用のSVGは表示しない
  • defs要素：再利用可能な要素を定義する場所

1. グローエフェクトの実装


フィルターの定義

<filter id="neonGlow" x="-50%" y="-50%" width="200%" height="200%">
    <feFlood flood-color="#00ff00" flood-opacity="0.5" result="glow"/>
    <feComposite in="glow" operator="in" in2="SourceGraphic" result="coloredGlow"/>
    <feGaussianBlur in="coloredGlow" stdDeviation="4" result="blur"/>
    <feMerge>
        <feMergeNode in="blur"/>
        <feMergeNode in="blur"/>
        <feMergeNode in="SourceGraphic"/>
    </feMerge>
</filter>

使用するフィルタープリミティブの説明：

  • feFlood：単色の領域を作成
  • feComposite：画像の合成
  • feGaussianBlur：ぼかし効果の適用
  • feMerge：複数の効果を重ねる

スタイルの適用

.glow-text {
    filter: url(#neonGlow);
    font-size: 2em;
    color: #00ff00;
    text-align: center;
}

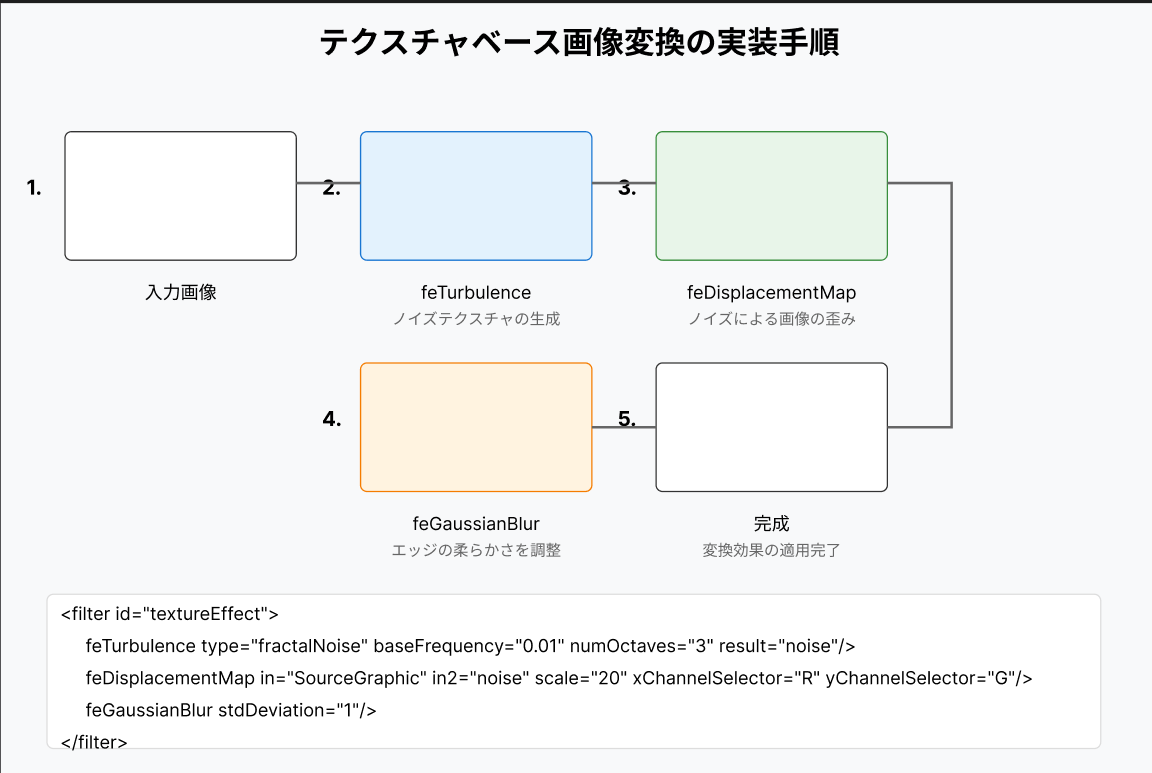

2. テクスチャベース画像変換の実装


フィルターの定義

<filter id="watercolor" x="-50%" y="-50%" width="200%" height="200%">
    <feTurbulence type="fractalNoise" baseFrequency="0.01" numOctaves="3" result="noise"/>
    <feDisplacementMap in="SourceGraphic" in2="noise" scale="20"
        xChannelSelector="R" yChannelSelector="G"/>
    <feGaussianBlur stdDeviation="1"/>
    <feComposite operator="in" in2="SourceGraphic"/>
</filter>

プリミティブの機能説明：

  • feTurbulence：ノイズテクスチャの生成
  • feDisplacementMap：ピクセルの位置の変位
  • feComposite：元画像との合成

画像への適用

.texture-image {
    filter: url(#watercolor);
    max-width: 100%;
    height: auto;
}

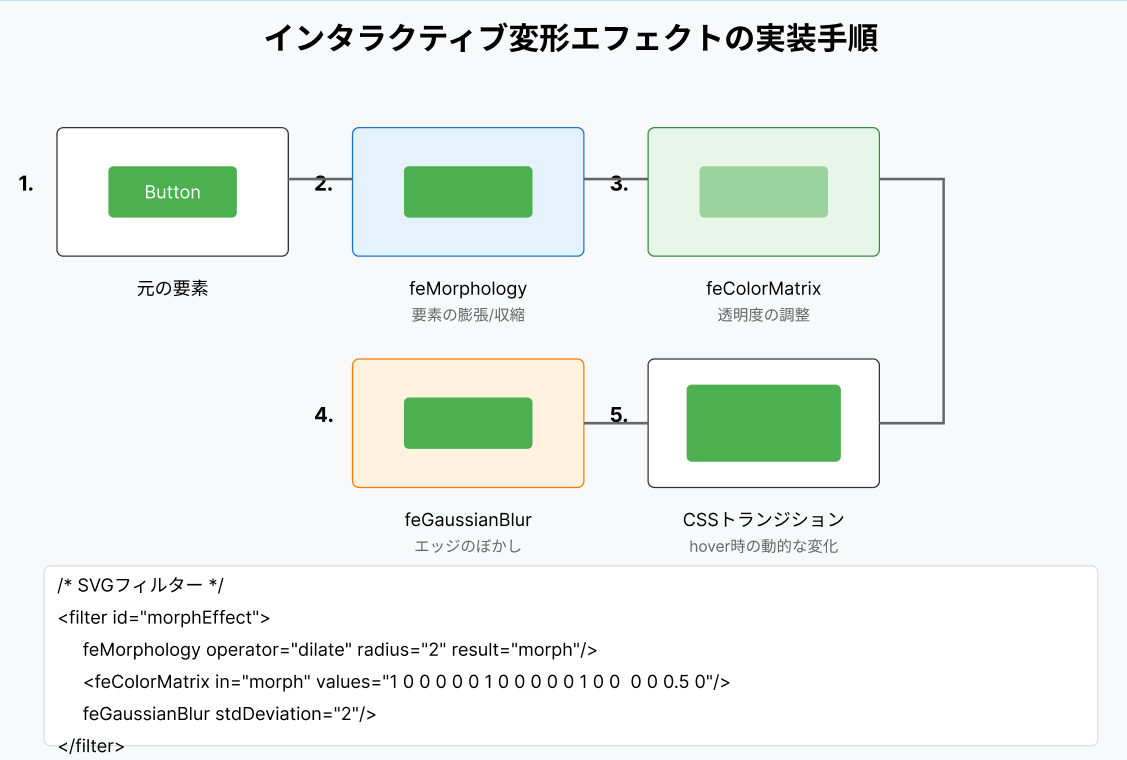

3. インタラクティブ変形エフェクトの実装


フィルターの定義

<filter id="morphing" x="-50%" y="-50%" width="200%" height="200%">
    <feMorphology operator="dilate" radius="2" result="dilate"/>
    <feColorMatrix in="dilate" type="matrix"
        values="1 0 0 0 0
                0 1 0 0 0
                0 0 1 0 0
                0 0 0 0.5 0"/>
    <feGaussianBlur stdDeviation="2"/>
    <feComposite operator="over" in="SourceGraphic"/>
</filter>

使用するプリミティブの説明：

  • feMorphology：要素の膨張・収縮処理
  • feColorMatrix：色変換マトリックス
  • feGaussianBlur：エッジのぼかし処理

インタラクティブ要素の実装

.morph-element {
    filter: url(#morphing);
    font-size: 1.5em;
    padding: 10px 20px;
    background: #4CAF50;
    color: white;
    border-radius: 4px;
    cursor: pointer;
    transition: transform 0.3s ease;
}

.morph-element:hover {
    transform: scale(1.1);
}

エフェクトパラメータの動的制御

JavaScriptによるリアルタイムパラメータ調整の実装：

// グローエフェクトの強度制御
document.getElementById('glowIntensity').addEventListener('input', function(e) {
    const value = e.target.value;
    const filter = document.getElementById('neonGlow');
    const blur = filter.querySelector('feGaussianBlur');
    blur.setAttribute('stdDeviation', value);
});

レスポンシブ対応

エフェクトを適用する要素のレイアウト実装：

.filter-container {
    display: grid;
    grid-template-columns: repeat(auto-fit, minmax(300px, 1fr));
    gap: 20px;
    margin: 20px 0;
}

.filter-demo {
    background: white;
    padding: 20px;
    border-radius: 8px;
    box-shadow: 0 2px 4px rgba(0,0,0,0.1);
}

パフォーマンス最適化

SVGフィルターのパフォーマンス最適化ポイント：

  1. フィルター領域の最適化
<filter id="optimizedFilter" x="-50%" y="-50%" width="200%" height="200%">
  • 処理領域を必要最小限に設定
  • 過度な領域設定による処理負荷を回避
  1. プリミティブの効率化
  • 最小限のプリミティブ使用
  • 中間結果の再利用
  • 段階的なエフェクト適用
  1. アニメーション最適化
.animated-element {
    will-change: filter;
    transform: translateZ(0);
}

ブラウザ互換性

対応状況と注意点：

  • Chrome、Firefox、Safari、Edge：完全対応
  • Internet Explorer 11：一部機能制限あり
  • モバイル環境：処理負荷に注意
  • 複雑なフィルター：代替表示の実装を推奨

実装上の注意点

  1. フィルター適用時の考慮事項
  • 処理負荷の監視
  • パフォーマンスプロファイリング
  • 適切なフォールバックの実装
  1. アクセシビリティへの配慮
  • コントラスト比の確保
  • アニメーション制御オプションの提供
  • 代替テキストの適切な設定
  1. メンテナンス性
  • コードの構造化
  • 命名規則の統一
  • ドキュメント化

まとめ

SVGフィルターを使用することで、以下のような利点が得られます：

  • 複雑な視覚効果の実装
  • インタラクティブな表現の実現
  • パフォーマンスを考慮した効果の適用

実装時は、ユーザー体験とパフォーマンスのバランスを考慮しながら、適切なエフェクトを選択することが重要です。

参考資料

実装例

<!DOCTYPE html>
<html lang="ja">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>SVGフィルターデモ</title>
    <style>
        body {
            font-family: -apple-system, BlinkMacSystemFont, "Segoe UI", Roboto, sans-serif;
            max-width: 800px;
            margin: 0 auto;
            padding: 20px;
            background: #f5f5f5;
        }

        h1 {
            text-align: center;
            color: #333;
        }

        .filter-container {
            display: grid;
            grid-template-columns: repeat(auto-fit, minmax(300px, 1fr));
            gap: 20px;
            margin: 20px 0;
        }

        .filter-demo {
            background: white;
            padding: 20px;
            border-radius: 8px;
            box-shadow: 0 2px 4px rgba(0,0,0,0.1);
        }

        .demo-title {
            color: #2c3e50;
            margin-bottom: 15px;
        }

        .filter-target {
            width: 100%;
            min-height: 100px;
            display: flex;
            align-items: center;
            justify-content: center;
            margin: 10px 0;
            transition: all 0.3s ease;
        }

        .neon-text {
            filter: url(#neonGlow);
            font-size: 2em;
            color: #00ff00;
            text-align: center;
        }

        .watercolor-image {
            filter: url(#watercolor);
            max-width: 100%;
            height: auto;
        }

        .morphing-element {
            filter: url(#morphing);
            font-size: 1.5em;
            padding: 10px 20px;
            background: #4CAF50;
            color: white;
            border-radius: 4px;
            cursor: pointer;
            transition: transform 0.3s ease;
        }

        .morphing-element:hover {
            transform: scale(1.1);
        }

        .controls {
            margin-top: 10px;
        }

        .controls label {
            display: block;
            margin: 5px 0;
        }

        input[type="range"] {
            width: 100%;
        }
    </style>
</head>
<body>
    <!-- SVGフィルターの定義 -->
    <svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" width="0" height="0">
        <defs>
            <!-- ネオングローフィルター -->
            <filter id="neonGlow" x="-50%" y="-50%" width="200%" height="200%">
                <feFlood flood-color="#00ff00" flood-opacity="0.5" result="glow"/>
                <feComposite in="glow" operator="in" in2="SourceGraphic" result="coloredGlow"/>
                <feGaussianBlur in="coloredGlow" stdDeviation="4" result="blur"/>
                <feMerge>
                    <feMergeNode in="blur"/>
                    <feMergeNode in="blur"/>
                    <feMergeNode in="SourceGraphic"/>
                </feMerge>
            </filter>

            <!-- 水彩画風フィルター -->
            <filter id="watercolor" x="-50%" y="-50%" width="200%" height="200%">
                <feTurbulence type="fractalNoise" baseFrequency="0.01" numOctaves="3" result="noise"/>
                <feDisplacementMap in="SourceGraphic" in2="noise" scale="20" xChannelSelector="R" yChannelSelector="G"/>
                <feGaussianBlur stdDeviation="1"/>
                <feComposite operator="in" in2="SourceGraphic"/>
            </filter>

            <!-- モーフィングフィルター -->
            <filter id="morphing" x="-50%" y="-50%" width="200%" height="200%">
                <feMorphology operator="dilate" radius="2" result="dilate"/>
                <feColorMatrix in="dilate" type="matrix"
                    values="1 0 0 0 0
                            0 1 0 0 0
                            0 0 1 0 0
                            0 0 0 0.5 0"/>
                <feGaussianBlur stdDeviation="2"/>
                <feComposite operator="over" in="SourceGraphic"/>
            </filter>
        </defs>
    </svg>

    <h1>SVGフィルターデモ</h1>

    <div class="filter-container">
        <!-- ネオングロー効果のデモ -->
        <div class="filter-demo">
            <h2 class="demo-title">ネオングロー効果</h2>
            <div class="filter-target">
                <div class="neon-text">Neon Glow</div>
            </div>
            <div class="controls">
                <label>
                    グロー強度:
                    <input type="range" min="0" max="10" value="4" id="glowIntensity">
                </label>
            </div>
        </div>

        <!-- 水彩画風効果のデモ -->
        <div class="filter-demo">
            <h2 class="demo-title">水彩画風効果</h2>
            <div class="filter-target">
                <img src="/api/placeholder/300/200" alt="サンプル画像" class="watercolor-image">
            </div>
            <div class="controls">
                <label>
                    歪み強度:
                    <input type="range" min="0" max="50" value="20" id="watercolorIntensity">
                </label>
            </div>
        </div>

        <!-- モーフィング効果のデモ -->
        <div class="filter-demo">
            <h2 class="demo-title">モーフィング効果</h2>
            <div class="filter-target">
                <div class="morphing-element">Hover me!</div>
            </div>
            <div class="controls">
                <label>
                    変形強度:
                    <input type="range" min="1" max="5" value="2" id="morphingIntensity">
                </label>
            </div>
        </div>
    </div>

    <script>
        // ネオングロー効果の制御
        document.getElementById('glowIntensity').addEventListener('input', function(e) {
            const value = e.target.value;
            const filter = document.getElementById('neonGlow');
            const blur = filter.querySelector('feGaussianBlur');
            blur.setAttribute('stdDeviation', value);
        });

        // 水彩画風効果の制御
        document.getElementById('watercolorIntensity').addEventListener('input', function(e) {
            const value = e.target.value;
            const filter = document.getElementById('watercolor');
            const displacementMap = filter.querySelector('feDisplacementMap');
            displacementMap.setAttribute('scale', value);
        });

        // モーフィング効果の制御
        document.getElementById('morphingIntensity').addEventListener('input', function(e) {
            const value = e.target.value;
            const filter = document.getElementById('morphing');
            const morphology = filter.querySelector('feMorphology');
            morphology.setAttribute('radius', value);
        });
    </script>
</body>
</html>

出力例
