グラフアルゴリズム入門 : 最小全域木 (MST)

Posted at 2025-01-16

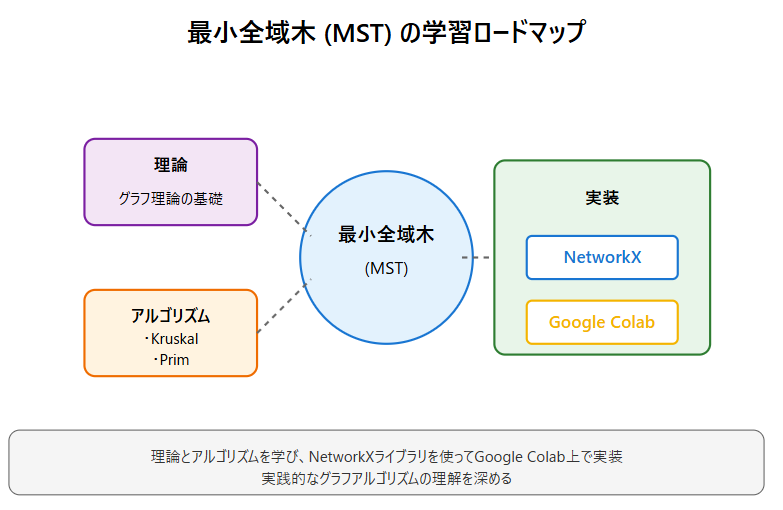

はじめに

この記事では、最小全域木 (Minimum Spanning Tree, MST) の概念と理論、具体的なアルゴリズム (Kruskal/Prim) を解説します。また、Python の NetworkX ライブラリを用いた実装例を紹介し、Google Colab 上で簡単に実行可能なサンプルコードを提供します。

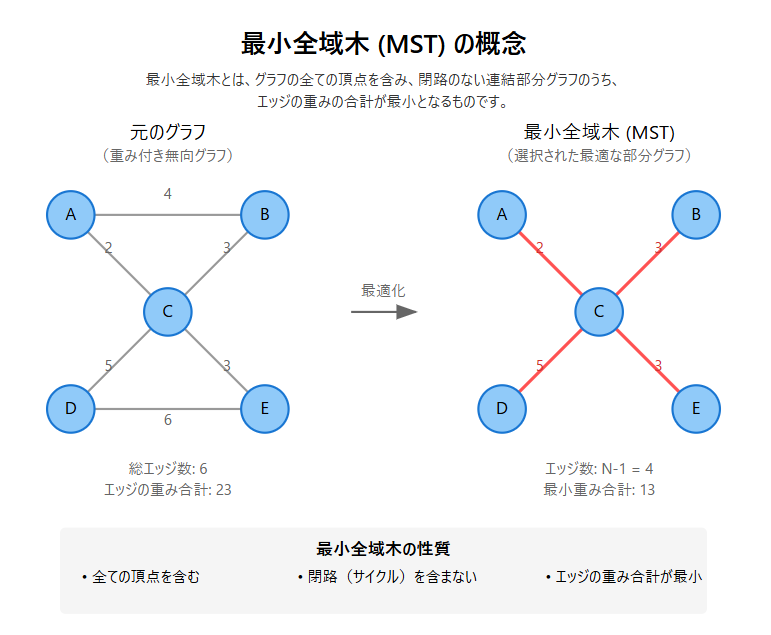

1. 最小全域木とは？

定義

全域木 (Spanning Tree): グラフの全ての頂点を繋げるが、閉路 (サイクル) を含まない部分グラフ。
最小全域木 (MST): 全域木の中で、エッジの重みの合計が最小となるもの。

応用例

ネットワーク設計: ケーブルの長さやコストを最小限に抑えた配線計画。
クラスタリング: 最も長いエッジをカットしてクラスタを分ける手法。
画像セグメンテーション: 画像をグラフとして扱い、セグメント化を行う。

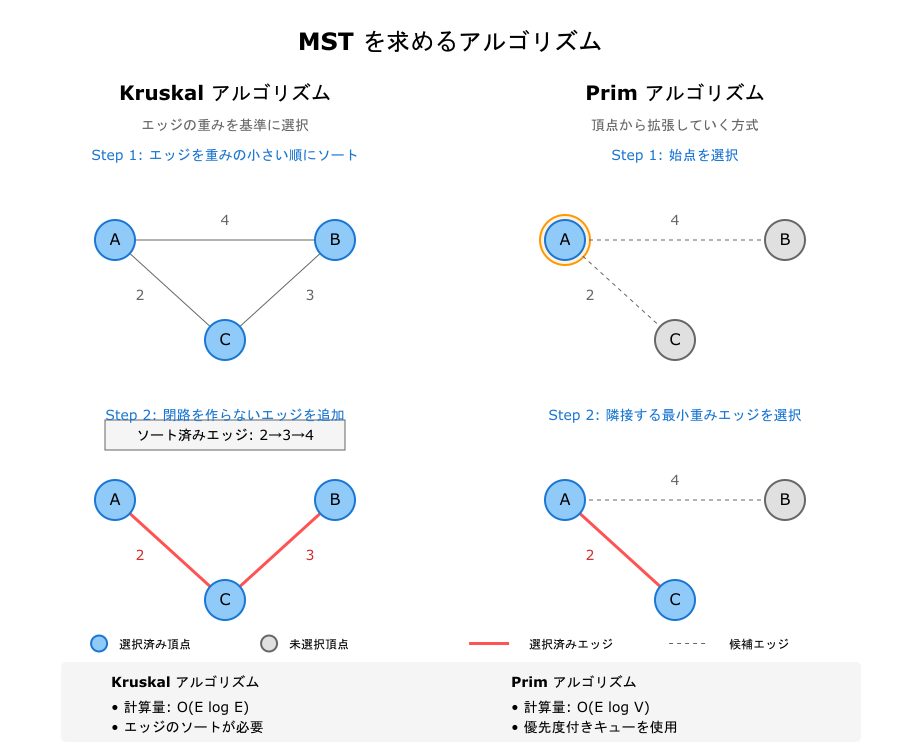

2. MST を求めるアルゴリズム

2.1 Kruskal アルゴリズム

全てのエッジを重みの小さい順にソートする。
順にエッジを取り出し、閉路ができない場合に採用する。
エッジ数が ( V-1 ) 本になるまで続ける。

計算量:

( O(E \log E) ) (エッジのソートがボトルネック)。

2.2 Prim アルゴリズム

任意の頂点を選び、木 (MST) を開始する。
現在の木に接続可能な最小重みのエッジを選ぶ。
全ての頂点が含まれるまで繰り返す。

計算量:

( O(E \log V) ) (優先度付きキューを用いる場合)。

3. NetworkX を使った実装例

以下のコードは Python の NetworkX を使って MST を求める例です。Google Colab などでコピー＆ペーストして実行できます。

# Install necessary libraries (if running on Google Colab)
!pip install networkx matplotlib

# Import libraries
import networkx as nx
import matplotlib.pyplot as plt

# Create a graph
G = nx.Graph()

# Add nodes and weighted edges
G.add_edges_from([
    ("A", "B", 4), ("A", "C", 2), ("B", "C", 1),
    ("B", "D", 5), ("C", "D", 8), ("C", "E", 10), ("D", "E", 2)
])

# MST の計算
# デフォルトでは Kruskal アルゴリズムが使用されます
mst = nx.minimum_spanning_tree(G)

# Prim アルゴリズムを使用する場合は以下のいずれかを使用します
# mst = nx.minimum_spanning_tree(G, algorithm='prim')

# Print edges in the MST
print("Edges in the MST:", list(mst.edges(data=True)))

# Visualize the graph and MST
pos = nx.spring_layout(G, seed=42)
plt.figure(figsize=(8, 6))

# Draw the original graph
nx.draw(G, pos, with_labels=True, node_color='lightblue', edge_color='gray', node_size=800)
nx.draw_networkx_edge_labels(G, pos, edge_labels=nx.get_edge_attributes(G, 'weight'))

# Highlight the MST edges
nx.draw_networkx_edges(G, pos, edgelist=mst.edges, edge_color='red', width=2)
plt.title("Minimum Spanning Tree (MST)")
plt.show()

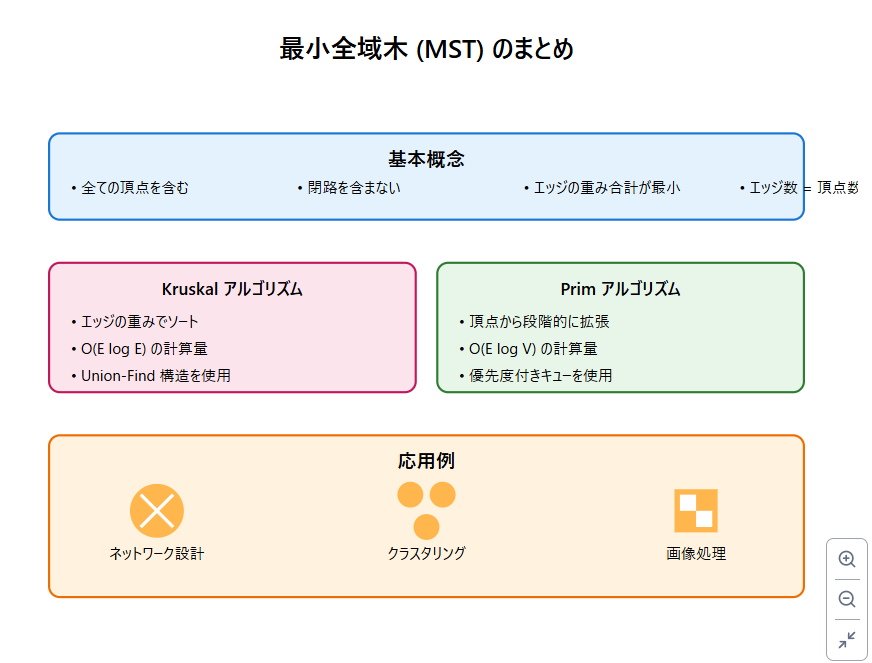

4. まとめ

最小全域木 (MST) は、ネットワーク設計やクラスタリングなど、様々な応用が可能な重要な概念です。
Kruskal アルゴリズムと Prim アルゴリズムは MST を効率的に求める手法として広く使われています。
Python の NetworkX ライブラリを活用すると、MST の計算と可視化が簡単に行えます。
