SVGのアニメーション実装：animate要素の使い方

はじめに

SVG（Scalable Vector Graphics）は、ベクター画像を描画するためのXMLベースのフォーマットです。SVGには、アニメーションを実装するための強力な機能が組み込まれており、特にSMIL（Synchronized Multimedia Integration Language）を使用する方法が一般的です。本記事では、animate要素を中心に、SVGアニメーションの基本的な使い方を解説します。JavaScriptやCSSを使用せずに、ネイティブなSVG機能だけでシンプルかつ効率的なアニメーションを実現する方法を学びましょう。

1. animate要素の基本

animate要素を使用すると、SVG要素の属性値を時間とともに変化させることができます。これにより、動的なビジュアル表現が可能になります。

1.1 単純な値の変化（数値）

以下の例では、円の半径が20から40に変化します。

<?xml version="1.0" encoding="UTF-8"?>
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 100 100">
    <circle
        cx="50"
        cy="50"
        r="20"
        fill="blue">
        <animate
            attributeName="r"
            from="20"
            to="40"
            dur="2s"
            repeatCount="indefinite"
        />
    </circle>
</svg>

解説:

• <circle>要素の半径rを20から40に2秒間かけて変化させ、無限に繰り返します。
• attributeName="r": 変化させる属性
• from="20": 開始値
• to="40": 終了値
• dur="2s": アニメーション時間
• repeatCount="indefinite": 繰り返し回数

1.2 複数の値を順番に変化

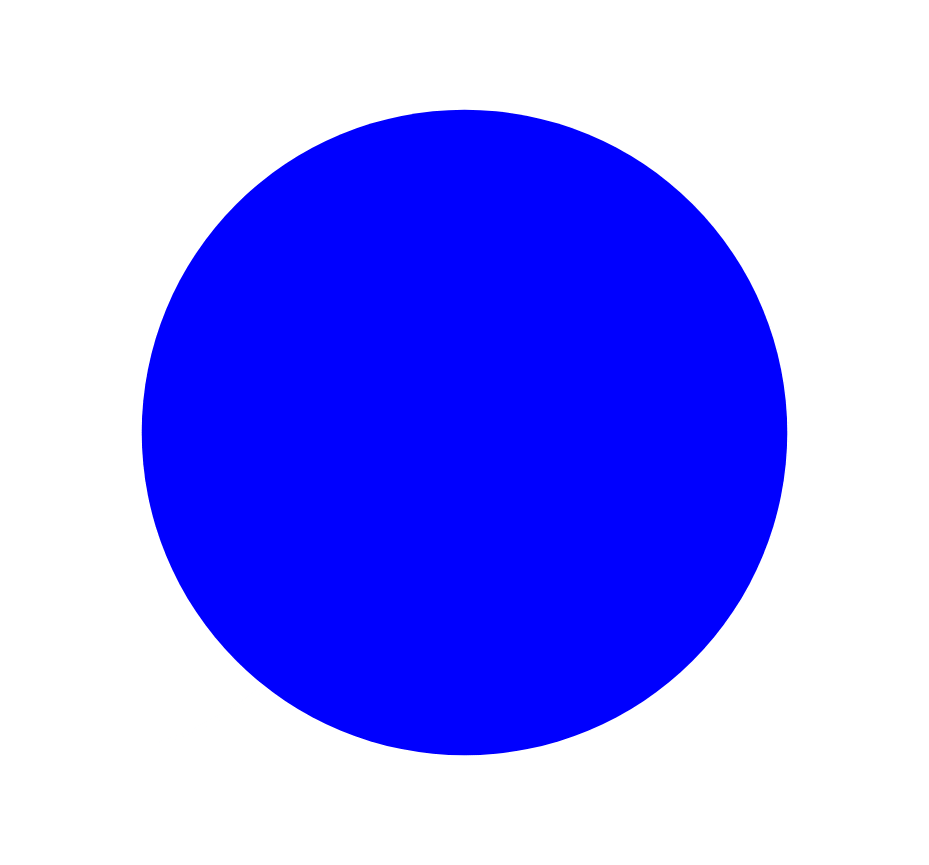

以下の例では、円の半径が20から40、次に30、再び20に変化します。

<?xml version="1.0" encoding="UTF-8"?>
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 100 100">
    <circle
        cx="50"
        cy="50"
        r="20"
        fill="blue">
        <animate
            attributeName="r"
            values="20;40;30;20"
            dur="4s"
            repeatCount="indefinite"
        />
    </circle>
</svg>

解説:

• values属性を使用して、半径rを20から40、30、再び20に順番に変化させます。全体のアニメーション時間は4秒です。
• values属性ではセミコロンで区切って複数の値を指定できます

2. アニメーションの種類と使い分け

SVGでは、さまざまなアニメーションを実装するための要素が用意されています。ここでは、animateとanimateTransformの使い分けについて解説します。

2.1 値のアニメーション（animate）

animate要素を使用して、SVG要素の属性値をアニメーションさせる方法です。色やサイズ、不透明度など、さまざまな属性を対象にできます。

以下の例では、矩形の色と幅が変化します。

<?xml version="1.0" encoding="UTF-8"?>
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 100 100">
    <rect
        x="20"
        y="20"
        width="60"
        height="60"
        fill="blue">
        <animate
            attributeName="fill"
            values="blue;red;green;blue"
            dur="4s"
            repeatCount="indefinite"
        />
        <animate
            attributeName="width"
            values="60;30;60"
            dur="2s"
            repeatCount="indefinite"
        />
    </rect>
</svg>

解説:

• 矩形のfill属性をblueからred、green、再びblueに4秒間かけて変化させます。
• 同時に、width属性を60から30、再び60に2秒間かけて変化させます。

2.2 変形のアニメーション（animateTransform）

animateTransform要素を使用して、SVG要素の変形（回転、拡大縮小、移動など）をアニメーションさせる方法です。

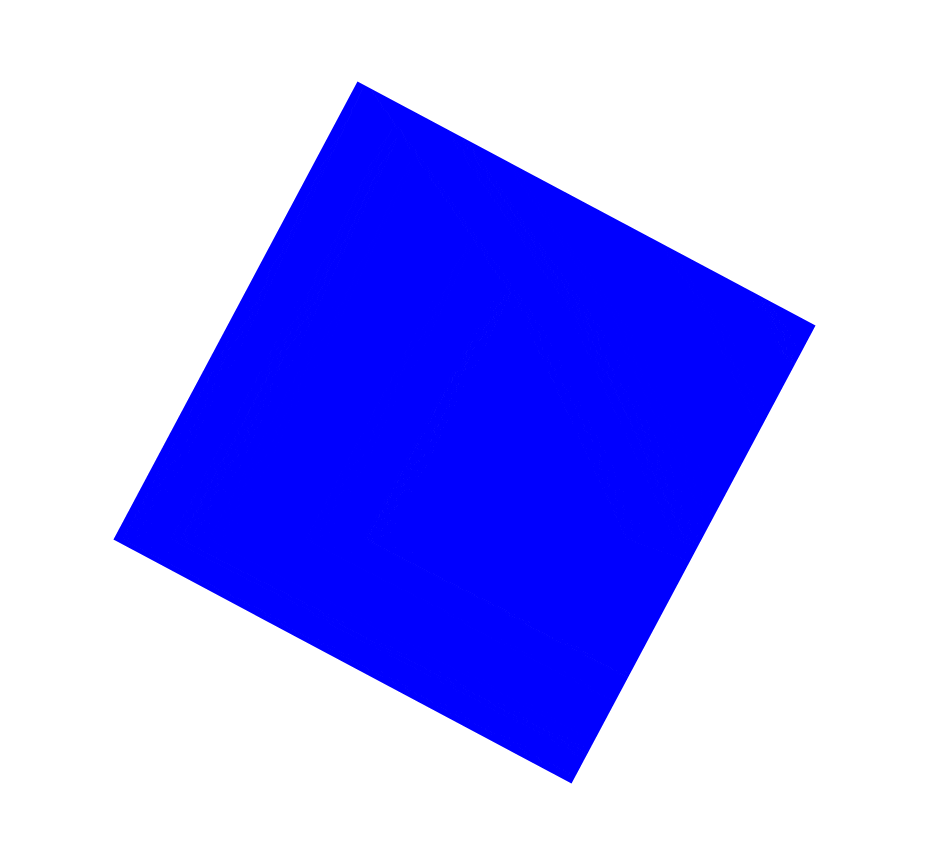

以下の例では、矩形が中心を軸に回転します。

<?xml version="1.0" encoding="UTF-8"?>
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 100 100">
    <rect
        x="20"
        y="20"
        width="60"
        height="60"
        fill="blue">
        <animateTransform
            attributeName="transform"
            type="rotate"
            from="0 50 50"
            to="360 50 50"
            dur="2s"
            repeatCount="indefinite"
        />
    </rect>
</svg>

解説:

• 矩形を中心点(50, 50)を軸に0度から360度まで2秒間で回転させ、無限に繰り返します。
• from="0 50 50": 開始角度と回転中心点のx,y座標
• to="360 50 50": 終了角度と回転中心点のx,y座標

3. animate要素の主な属性

animate要素には、アニメーションを制御するためのさまざまな属性があります。以下に主要な属性を紹介します。

attributeName

アニメーションする属性を指定します。

• 数値属性: x, y, width, height, r など
• 色属性: fill, stroke
• 不透明度: fill-opacity, stroke-opacity
• パス: d

from, to, values

値の変化を指定する方法：

• from-toパターン: 開始値と終了値を指定します。
• valuesパターン: 複数の値をセミコロンで区切って指定します。

dur

アニメーションの時間を指定します。

• "2s" - 2秒
• "500ms" - 500ミリ秒

repeatCount

繰り返し回数を指定します。

• 数値 - 指定回数繰り返します。
• "indefinite" - 無限に繰り返します。

fill

アニメーション終了後の状態を指定します。

• "remove"（デフォルト） - 開始状態に戻ります。
• "freeze" - 終了状態を維持します。

4. パスに沿った移動（animateMotion）

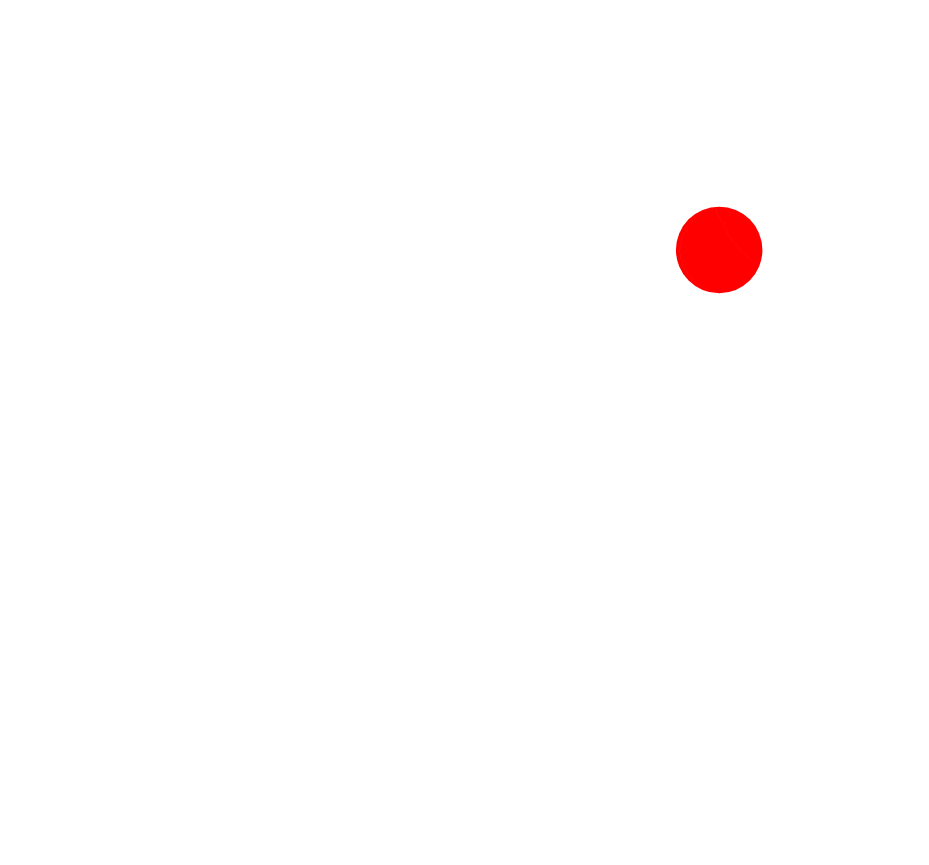

animateMotion要素を使用すると、SVG要素を指定したパスに沿って移動させることができます。以下の例では、円がベジェ曲線を描きながら移動します。

<?xml version="1.0" encoding="UTF-8"?>
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 100 100">
    <circle r="5" fill="red">
        <animateMotion
            path="M10,50 C10,10 90,10 90,50 C90,90 10,90 10,50"
            dur="3s"
            repeatCount="indefinite"
        />
    </circle>
</svg>

解説:

• 赤い円が、指定されたパスM10,50 C10,10 90,10 90,50 C90,90 10,90 10,50に沿って3秒間で移動し、無限に繰り返します。
• path属性でベジェ曲線を指定して移動パスを定義しています

5. 実践的な例：複数のアニメーションの組み合わせ

複数のアニメーションを組み合わせることで、より複雑で魅力的なビジュアル表現が可能になります。以下の例では、ストロークが回転するローディングサークルを実装しています。

<?xml version="1.0" encoding="UTF-8"?>
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 100 100">
    <circle
        cx="50"
        cy="50"
        r="45"
        fill="none"
        stroke="blue"
        stroke-width="2"
        stroke-dasharray="70.85"
    >
        <animate
            attributeName="stroke-dashoffset"
            values="70.85;0"
            dur="1s"
            repeatCount="indefinite"
        />
        <animateTransform
            attributeName="transform"
            type="rotate"
            values="0 50 50;360 50 50"
            dur="2s"
            repeatCount="indefinite"
        />
    </circle>
</svg>

解説:

• 青い円のストロークにダッシュパターンを適用し、stroke-dashoffsetをアニメーションさせることでストロークが描かれるように見せます。
• stroke-dasharray="70.85"は円周の約1/4（2πr/4）を指定しています
• 同時に、animateTransformを使用して円全体を中心点(50, 50)を軸に回転させ、ローディングサークルのような効果を実現しています。

まとめ

SVGのanimate要素および関連するアニメーション要素を使用することで、JavaScriptやCSSを使わずにシンプルかつ効率的なアニメーションを実装できます。基本的な属性の変更から複雑な変形やパスに沿った移動まで、さまざまな表現が可能です。この記事を参考に、ぜひ自分のプロジェクトでSVGアニメーションを活用してみてください。
