Raspberry Pi B+ PythonでLチカ

環境

• RaspberryPi B+　×１
• 3.5inch LCDディスプレイ(QC35C-JP@Quimat)　×１
• ブレッドボード　×１
• ジャンパー線(メス-オス)　×２
• 抵抗(330Ω)　×１
• LED(青)　×１
• Python 2.7.13

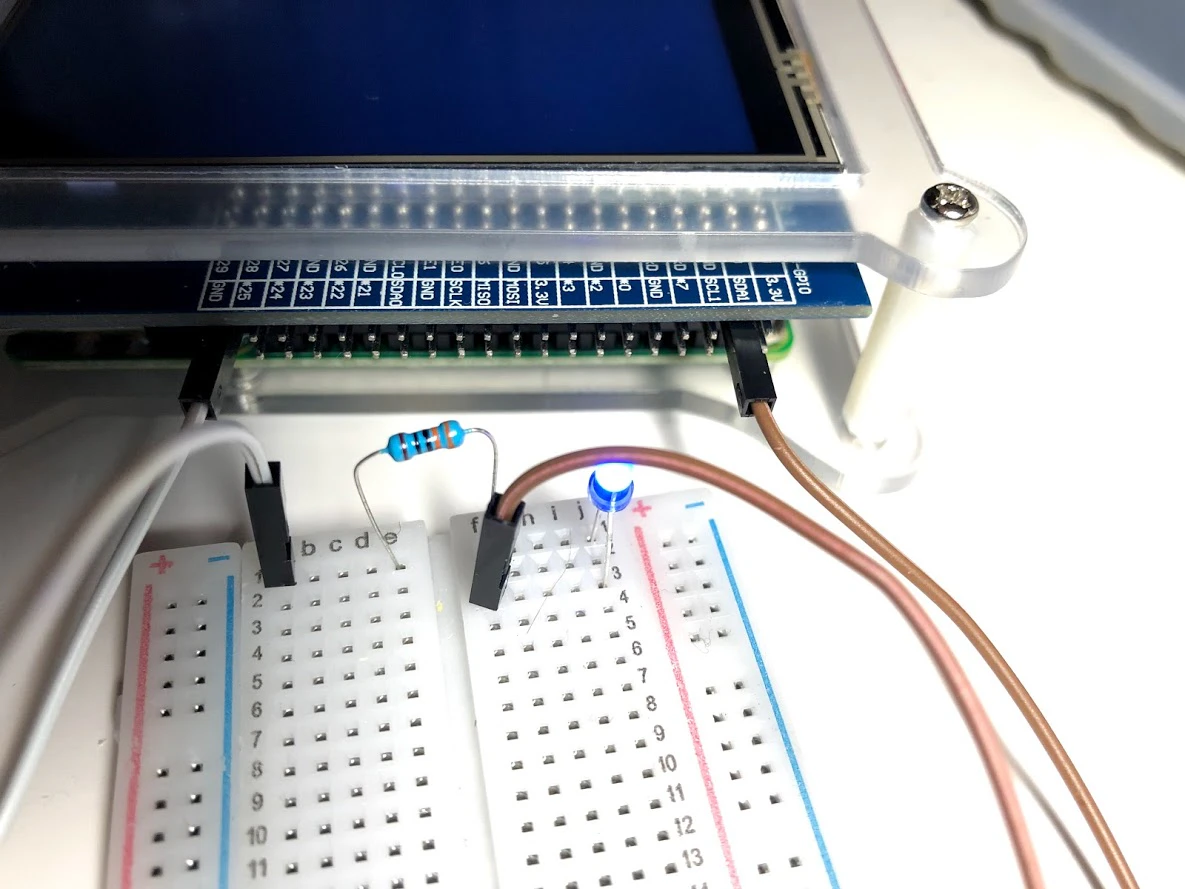

完成イメージ

完成イメージです。

事前準備

Raspberry PiのGPIOをPythonで制御するため、RPi.GPIOパッケージを事前にインストールしておきます。

$ sudo pip install rpi.gpio

Pythonコード

今回作成したPythonのコードです。

RasPiLChika.py

import RPi.GPIO as GPIO
import time

GPIO.setmode(GPIO.BCM)
GPIO.setup(2,GPIO.OUT)

for iLoop in range(5):
    GPIO.output(2,True)
    time.sleep(1)
    GPIO.output(2,False)
    time.sleep(1)

GPIO.cleanup()

上記コードは、githubにもアップしましたので、
以下のコマンドでも実行可能です。

$ git clone https://github.com/TTTakeshi/RasPiLChika.git
$ cd RasPiLChika
$ python RasPiLChika.py

配線

以下のように配線しました。

• GPIO2(ピン番号3) ⇔ [f3]　※GPIO2は、3.5inch LCDディスプレイ(QC35C-JP@Quimat)のシルクではSDA1
• [j3] ⇔ 青LED(長)／青LED(短) ⇔ [j1]
• [f1] ⇔ 抵抗(330Ω) ⇔ [e1]
• [a1] ⇔ GND(ピン番号39)

※[　]内は、ブレッドボードの位置

3.5inch LCDディスプレイ(QC35C-JP@Quimat)の端子は、シルクとイメージが異なります。
GPIO2(SDA1)とGNDともに、横から見て上段側の端子となります。

機材購入先情報

各機材購入先の情報です。

RasberryPi B+　×１
https://www.amazon.co.jp/gp/product/B07G7WSMQ2/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1

3.5inch LCDディスプレイ(QC35C-JP@Quimat)　×１
https://www.amazon.co.jp/gp/product/B075K56C12/ref=ppx_od_b_detailpages00?ie=UTF8&psc=1

ブレッドボード　×１
ジャンパー線(メス-オス)　×２
抵抗(330Ω)　×１
LED(青)　×１
https://www.amazon.co.jp/gp/product/B075167Y4D/ref=oh_aui_detailpage_o05_s00?ie=UTF8&psc=1

今後の予定

Pythonのバージョンを2→3へ更新する。
（この投稿記載時に、Raspberry PiのPythonバージョンが2と気が付きました）

余談

思ったより、簡単にできました。
改めて、Raspberry Piの可能性を感じました。

あと、
IchigoJamでLチカした際は、GPIOポートと直接LEDを接続していて期待通り点灯してくれたのですが、
Raspberry Pi B+では、電流が多いようで、抵抗をつながないとLEDが壊れてしまいました（2つ破壊）。
