ElectricImpで部屋の温度と湿度を常時計測する

今回使用しているElectricImpのボードは Imp004m です。

ElectricImpはhttpsでデバイスのデータや制御が行えるようになっています。

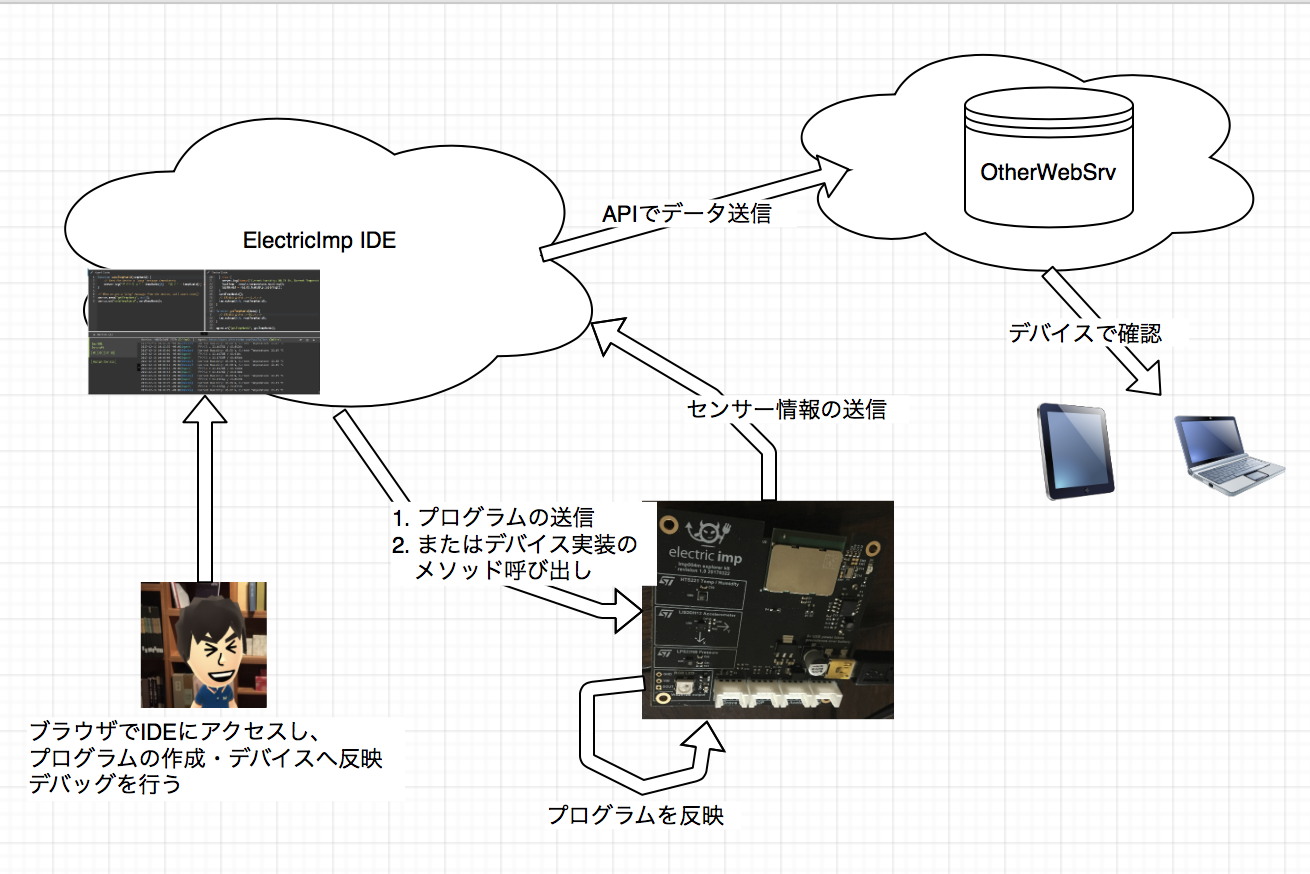

今回実装の概要はこんな感じ

---

ElectricImpのIDEでセンサー側とセンサーからデータを受信する側のプログラムを記述

センサー側(Device側)

Device.squirrel

#require "HTS221.device.lib.nut:2.0.1"

// 温度湿度センサーの接続設定
hardware.i2cNM.configure(CLOCK_SPEED_400_KHZ);
tempHumid <- HTS221(hardware.i2cNM);
// 最終データを記録（agentに飛ばすため)
lastTemp <- "";
lastHumid <- "";

// agentにセンサー情報を送信
function sendTempHumid() {
    agent.send("sendTempHumid", [lastTemp, lastHumid]);
}

// センサーから温度湿度の情報を読み取る
function readTempHumid() {
  tempHumid.setMode(HTS221_MODE.CONTINUOUS, 7);

  local result = tempHumid.read();
  if ("error" in result) {
    server.error("An Error Occurred: " + result.error);
    lastTemp = "error";
    lastHumid = "error";
  } else {
    server.log(format("Current Humidity: %0.2f %s, Current Temperature: %0.2f °C", result.humidity, "%", result.temperature));
    lastTemp = result.temperature.tostring();
    lastHumid = result.humidity.tostring();
  }
  // agentに送信
  sendTempHumid();
  // 30秒後に自分をコールバック
  imp.wakeup(30.0, readTempHumid);
}

function getTempHumid(data) {
  readTempHumid();
}

// agent側から温度湿度の読み出しリクエストをデバイス内部関数呼び出しに変換
agent.on("getTempHumid", getTempHumid);

受信側(Agent側)プログラム

Agent.squirrel

function sendTempHumid(tempHumid) {
  // Send the device a 'pong' message immediately
  server.log("デバイス = " + tempHumid[0] + "度 / " + tempHumid[1] + "%");
  local url = "センサーデータ受信用サーバのAPIパス";

  // Prepare the request with a JSON payload
  local body = http.jsonencode({ "temp": tempHumid[0], "humid" : tempHumid[1] });
  local extraHeaders = {};
  local request = http.post(url, extraHeaders, body);

  // Send the message
  local incomingDataTable = request.sendsync();

  // Display the received data
  server.log("Code: " + incomingDataTable.statuscode + ". Message: " + incomingDataTable.body);
}

device.send("getTempHumid", null);
device.on("sendTempHumid", sendTempHumid);

データ格納側API(超絶手抜き)

write.php

<?php

$json_data = file_get_contents('php://input');
try {
  $json_data = json_decode($json_data);
  $db = pg_connect("******");
  $sql = sprintf(
         "INSERT INTO temphumids (temp, humid) VALUES(%s, %s);"
         , is_numeric($json_data->temp) ? $json_data->temp : 'null'
         , is_numeric($json_data->humid) ? $json_data->humid : 'null'
  );
  pg_query($db, $sql);

  echo "OK";
} catch(Exception $e) {
  echo "NG";
}

温度・湿度格納テーブル定義

col	type
id	biserial
temp	float
humid	float
created_at	timestamp
updated_at	timestamp

これで一通り、センサーからデータを読み取って外部のデータストアに格納するためのプログラムができました。
ほんと簡単。
