RPiで簡易コンソールサーバー構築

0.はじめに

どうやってもルーターの管理ポートの設定が上手くいかない。そんな時、コンソールサーバーが欲しくなります。ですが、コンソールサーバーの予算なんてもちろんない。
ということで手元にあったRPi3Bを使って、簡易コンソールサーバーを構築していく。

※今回の構築はあくまで簡易的なものなので、常時稼働するものを作る場合はconserver等の使用を推奨する。

1. 構築環境

使用機材

• Raspberry Pi 3 Model B Rev 1.2
• USB-RJ45シリアルケーブル　×2
• RPi電源ケーブル
• microSDカード 16gb
  あったほうがいいもの
• LANケーブル延長コネクタ
• USBハブ

シリアルで操作するネットワーク機器: Juniper SRX 1500 ×2

2. 設計

             eth  ttyUSB*      con
PC ------------ PiCS ============ Juniper
  -----Telnet----->    ---Console--->

簡易コンソールサーバーなので、SSHという上質な物は使わない。

3. 構築

SDにubuntuを書き込んでおく。
server版でもdesktop版でも構わない。

RPi を更新して、SSH、telnet、ser2netをインストールする

sudo apt update
sudo apt upgrade -y
sudo apt install openssh-server
sudo apt install telnetd
sudo apt install vim
sudo apt install ser2net

シリアルポートの把握

sudo dmesg | grep tty

ttyUSB0とttyUSB1の二つが接続されていることがわかる。

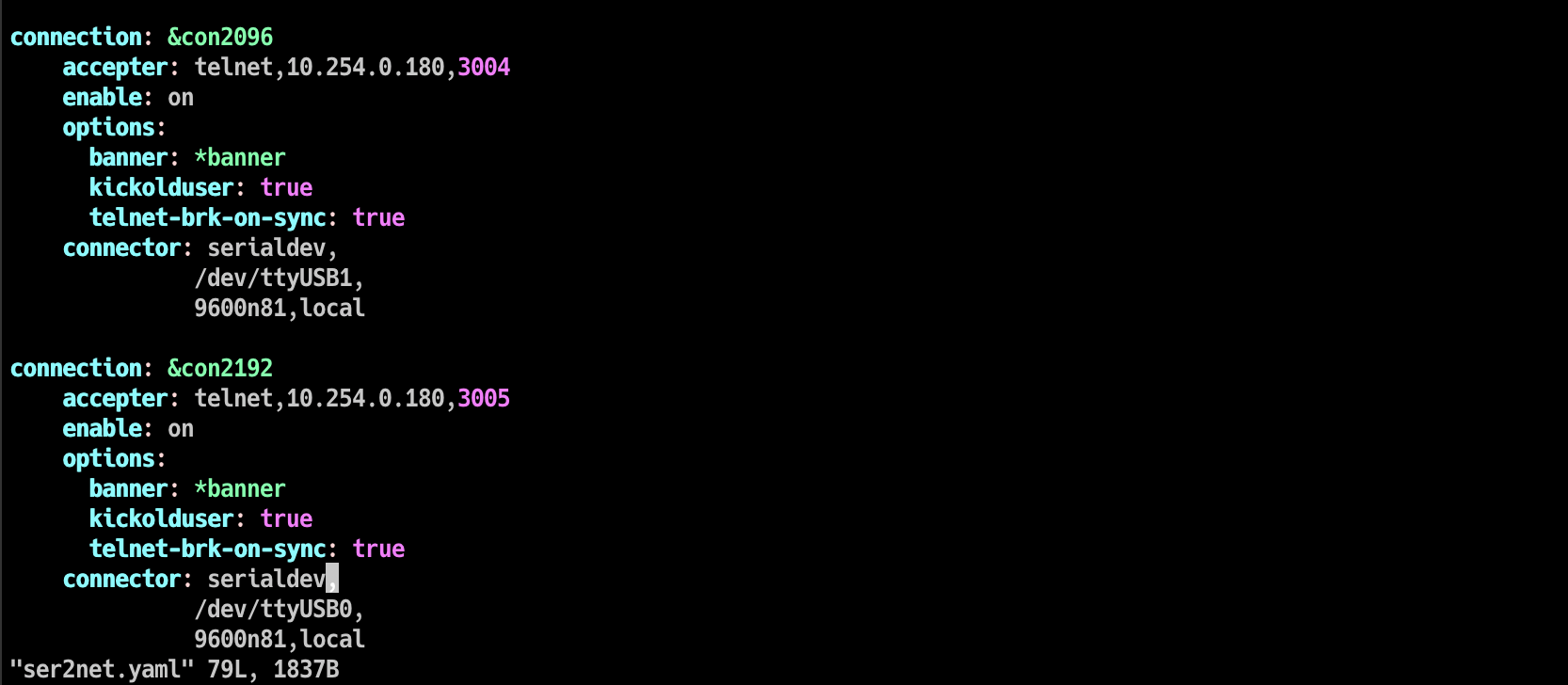

/etc/ser2net.yamlを編集

ser2net.yaml

connection: &con<任意>
    accepter: telnet,<RPiのIPアドレス>,<TCPのポート>
    enable: on
    options:
      banner: *banner
      kickolduser: true
      telnet-brk-on-sync: true
    connector: serialdev,
              /dev/ttyUSB<確認したUSB番号>,
              転送速度n81,local

TCPのポートは使用されているポートに当たらなければ、任意で設定可能。
転送速度は今回は9600 bpsに設定。
リスタートする。

sudo systemctl restart ser2net

TCPのポートがリッスンしているか確認

$ ss -atn
State           Recv-Q             Send-Q                        Local Address:Port                             Peer Address:Port                         Process
LISTEN           0                      5                                10.254.0.180:3005                                     0.0.0.0:*
LISTEN           0                      4096                          127.0.0.53%lo:53                                        0.0.0.0:*
LISTEN           0                      128                            0.0.0.0:22                                                    0.0.0.0:*
LISTEN           0                      128                            127.0.0.1:631                                              0.0.0.0:*
LISTEN           0                      128                             0.0.0.0:23                                                   0.0.0.0:*
LISTEN           0                       5                               10.254.0.180:3004                                      0.0.0.0:*
ESTAB            0                       0                               10.254.0.180:22                                     10.254.254.28:60882
ESTAB            0                       0                               10.254.0.180:3004                                  10.254.254.28:63465
ESTAB            0                       52                              10.254.0.180:22                                     10.254.254.28:62805
LISTEN           0                       5                                    *:2000                                                             *:*
LISTEN           0                       5                                     *:2001                                                             *:*
LISTEN           0                       128                                  [::]:22                                                            [::]:*
LISTEN           0                       128                                  [::1]:631                                                           [::]:*
LISTEN           0                        5                                    *:3000                                                             *:*
LISTEN           0                        5                                    *:3001                                                             *:*

4. 動作確認

PCから、telnetでポートを指定して、接続する。

$telnet 10.254.0.180 3005
Trying 10.254.0.180...
Connected to 10.254.0.180.
Escape character is '^]'.

ser2net port telnet,10.254.0.180,3005 device serialdev, /dev/ttyUSB0, 9600n81,local [] (Debian GNU/Linux)


FreeBSD/amd64 (Amnesiac) (ttyu0)

login:

5.問題点

• セキュリティ
  telnet接続のため、SSHと違い暗号化されていない点。
  また、本来Console serverへのログインの際、パスワード等を求められるが、要求されない点。

• ログ取り
  変更履歴を残す確認できるようにlogを取るべきだが、調べた限り、自動でログ取りする機構をser2netは備えていない

→→ser2netでのコンソールサーバー構築はあくまで簡易的なものなので、常時稼働するものを作るならconserverの使用を推奨する。
