【AWSハンズオン実践】監視編サーバーのモニタリングの基本を学ぼう

Last updated at 2025-09-08Posted at 2025-09-07

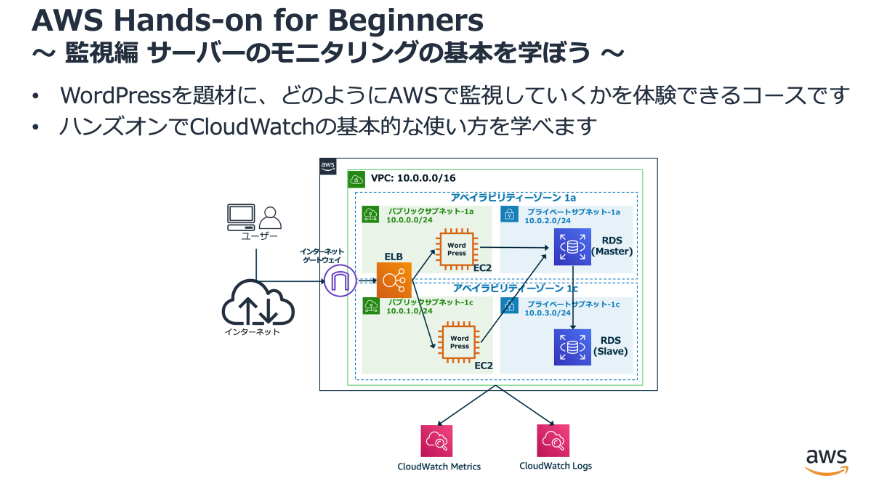

1. ハンズオン内容

ハンズオンでは各リソースを段階的に作成していきます

※Cloud9はVSCodeとPowerShellで代用
※画像はAWS公式ページより引用

CloudFormationによる自動化はこちら
Terraformによる自動化は準備中

前提条件＆注意事項

一部課金が発生します（数十円程度）。終了後は必ず削除しましょう。このハンズオンはec2が多いので注意です
親ページ見てない人は見てね
CodeCommitが登場する場合はGitHubを代用しますので、AWSから接続できるようご用意ください。
ブログ内でバケット、ドメインを扱っている場合、同一名称は使わないでください。
UIの操作はルートアカウントを使っています。

2. （Step1）環境作成

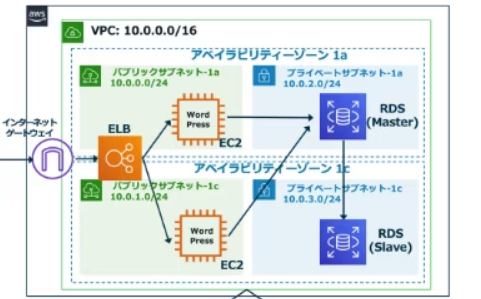

CloudFormation テンプレートの DBInstance は 1つ。
MultiAZ: true にすると、AWS が自動的に別の AZ にスタンバイ（レプリカ）インスタンスを用意します。
図では便宜的に RDS (Master) と RDS (Slave) と書かれていますが、実際に利用者が接続するのは 1つのエンドポイントだけ。
※画像はハンズオンより引用

2.1 （Step1）CFnによる作成

ハンズオンでテンプレートが用意されてます。でも古くて動かないので修正しています。DBがあるせいか15分ほどかかります。

CloudFormation > スタック > スタックの作成

スタックの作成

大項目	中項目	選択肢	備考
前提条件 - テンプレートの準備	テンプレートの準備	既存のテンプレートを選択
テンプレートの指定	テンプレートソース	テンプレートファイルのアップロード
	テンプレートファイルのアップロード	step1-monitoring-1.yml
スタック名を提供	スタック名	step1-monitoring-1
アクセス許可 - オプション	IAM ロール	（なし）	ユーザ権限で作成
上記以外		全てデフォルト

wordpressにログインしなくてもハンズオンできると思われます。wordpressの画面が表示されればOK。

CloudWatchエージェントの設定ファイルが導入されます

https://raw.githubusercontent.com/nikuyoshi/aws-monitoring-hands-on-1/master/amazon-cloudwatch-agent.json

この設定は、EC2上のWordPressサーバで /var/log/httpd/access_log と /var/log/httpd/error_log をCloudWatch Logsに送信しつつ、CPU・メモリ・ディスク・I/O・ネットワーク・スワップといった各種リソースメトリクスを60秒間隔で収集してCloudWatchに送信するためのCloudWatch Agent構成です。監視するときはamazon-cloudwatch-agent.jsonを作ることが重要

3. （Step2）メトリクスを見る方法

ハンズオンで見ていた画面は以下です。（手順化するのは厳しい）

CloudWatch > Metrics > 参照 > EC2 > インスタンス別メトリクス
CloudWatch > Metrics > 参照 > RDS > DBInstanceIdentifier
CloudWatch > Metrics > 参照 > ApplicationELB > AppELB 別、AZ 別、TG 別メトリクス
CloudWatch > Metrics > すべて > CWAgent > ImageId,InstanceId,InstanceType,device,fstype,path

メトリクス名が画面右側にあるので見ずらいと思った。
あとはメトリクスの表示期間を変える話をしていた。5分→1分

4. （Step3）EC2インスタンスのルートパスのDISK使用率が80%になったらアラートを出す

disk使用率の監視はCloudWatchエージェントが必要です

4.1 （Step3）SNSトピックの作成

アラートの通知でSNSトピックが必要になるのでまず作ります

Amazon SNS > トピック > トピックの作成

トピックの作成

大項目	中項目	選択肢	備考
詳細	🔴タイプ	⬜FIFO (先入れ先出し、先出し) ✅スタンダード
	🔴名前	monitoring-1-topic
	表示名 - オプション
暗号化 - オプション		⬜暗号化
アクセスポリシー - オプション	メソッドの選択	✅ベーシック ⬜アドバンスト
	パブリッシャー	✅トピックの所有者のみ ⬜全員 ⬜指定された AWS アカウントのみ
	サブスクライバー	✅トピックの所有者のみ ⬜全員 ⬜指定された AWS アカウントのみ ⬜特定のエンドポイントを持つリクエスタのみ
データ保護ポリシー - オプション			項目が多すぎるので省略
配信ポリシー (HTTP/S) - オプション			項目が多すぎるので省略
配信ステータスのログ記録 - オプション			項目が多すぎるので省略
タグ - オプション			項目が多すぎるので省略
アクティブトレース - オプション			項目が多すぎるので省略

4.2 （Step3）SNSサブスクリプションの作成

Amazon SNS > トピック > monitoring-1-topic > サブスクリプションの作成

画面名：サブスクリプションの作成

大項目	中項目	選択肢	備考
詳細	🔴トピック ARN	✅arn:aws:sns:ap-northeast-1:XXXXXXXXXXXX:monitoring-1-topic
	🔴プロトコル	⬜Amazon Kinesis Data Firehose ⬜Amazon SQS ⬜AWS Lambda ✅E メール ⬜HTTP ⬜HTTPS ⬜JSON 形式のメール ⬜SMS ⬜プラットフォームアプリケーションのエンドポイント
	🔴エンドポイント	XXXXX@gmail.com	任意の自分のメアド
サブスクリプションフィルターポリシー - オプション		⬜サブスクリプションフィルターポリシー	試験でみたことあるな
Redrive ポリシー (デッドレターキュー) - オプション		⬜Redrive ポリシー (デッドレターキュー)	試験でみたことあるな

この後メールがくるので、Confirm subscriptionクリックしておくこと。

You have chosen to subscribe to the topic:
arn:aws:sns:ap-northeast-1:XXXXXXXXXXXX:monitoring-1-topic

To confirm this subscription, click or visit the link below (If this was in error no action is necessary):
Confirm subscription # ここ

4.3 （Step3）CloudWatchアラームの作成

CloudWatch > アラーム > アラームの作成 > メトリクスの選択 > CWAgent > ImageId,InstanceId,InstanceType,device,fstype,path > step1-monitoring-1-WebServer01のdisk_used_percent > メトリクスの選択

画面名：メトリクスと条件の指定

大項目	中項目	選択肢	備考
メトリクス	名前空間	CWAgent
	メトリクス名	disk_used_percent
	path	/
	InstanceId	i-05d9aeb56c35f79e8	人によって違います
	ImageId	ami-07faa35bbd2230d90	人によって違う可能性あり
	InstanceType	t3.micro
	device	nvme0n1p1
	fstype	xfs
	インスタンス名	step1-monitoring-1-WebServer01
	統計	✅平均値 ⬜合計 ⬜最大 ⬜最小 ...
	期間	⬜10 秒 ⬜20 秒 ⬜30 秒 ⬜1 分 ✅5 分
条件	しきい値の種類	✅静的 ⬜異常検出
	🔴disk_used_percent が次の時...	⬜より大きい ✅以上 ⬜以下 ⬜より低い
	🔴異常検出のしきい値	80
その他の設定	アラームを実行するデータポイント	1/1	なんだろうこれ
	欠落データの処理	✅欠落データを見つかりませんとして処理 ⬜欠落データを適正（しきい値を超えていない）として処理 ⬜欠落データを無視（アラーム状態を維持する）として処理 ⬜欠落データを不正（しきい値を超えている）として処理

画面名：アクションの設定

大項目	中項目	選択肢	備考
通知	アラーム状態トリガー	✅アラーム状態 ⬜OK ⬜データ不足
	次の SNS トピックに通知を送信	✅既存の SNS トピックを選択 ⬜新しいトピックの作成 ⬜トピック ARN を使用して他のアカウントに通知
	🔴通知の送信先:	✅monitoring-1-topic
Lambda アクション			項目が多すぎるので省略。閾値を超えたらラムダでアクションができるという意味です
Auto Scaling アクション			項目が多すぎるので省略。閾値を超えたらAuto Scalingでアクションができるという意味です
EC2 アクション			項目が多すぎるので省略。閾値を超えたらEC2でアクションができるという意味です
Systems Manager アクション			項目が多すぎるので省略。閾値を超えたらSystems Managerでアクションができるという意味です
調査アクション - 新規			項目が多すぎるので省略。これは何ができるのかわかりません

画面名：アラームの詳細の追加

大項目	中項目	選択肢	備考
名前と説明	🔴アラーム名	monitoring-1-alarm
	タグ - オプション

画面を大きくしてないと見ずらい。右スクロールしないと見えないこともある
なんでCWAgentなのかはわからない
ImageId,InstanceId,InstanceType,device,fstype,pathはfstypeがあるからだと思う

4.4 （Step3）動作確認

インスタンスコネクトで接続できたので、容量を上げてみる。4GBのファイルを作る
DISK使用率を80%超えればメールがくる。

# WebServer01
# /配下に4GBのファイルを作る。不足したらcountを増やせばOK
sudo dd if=/dev/zero of=/testfile bs=1M count=4096 oflag=direct

# こうなればメールが来るはずである
[ec2-user@ip-10-0-0-5 /]$ df -h
Filesystem        Size  Used Avail Use% Mounted on
devtmpfs          4.0M     0  4.0M   0% /dev
tmpfs             453M     0  453M   0% /dev/shm
tmpfs             181M  444K  181M   1% /run
/dev/nvme0n1p1    8.0G  6.9G  1.1G  87% / # ここ.80%over
tmpfs             453M  124M  330M  28% /tmp
/dev/nvme0n1p128   10M  1.3M  8.7M  13% /boot/efi
tmpfs              91M     0   91M   0% /run/user/1000

成功するとALARM: "monitoring-1-alerm" in Asia Pacific (Tokyo)といったタイトルのメールが来ます

5.（Step4）CloudWatchInsight（ログ分析）

CloudWatch > ログのインサイト

ロググループを選択（選択基準）：wordpress_access_log

まず知っておくこと
クエリは @message（ログの生本文）をベースにパースして、新しいフィールドを作る処理である。クエリには@messageの表示は省略されている。@messageはCloudWatchから送っているデータ全部だと思う

デフォルトのクエリ（@messageに時間とかを追加して出している）

fields @timestamp, @message, @logStream, @log
| sort @timestamp desc
| limit 10000

@timestamp, @message, @logStream, @logはCloudWatchで定義されている。エージェントがログを CloudWatch Logs に送信するときに、イベントの発生時刻 → @timestampといった形にしている。
https://docs.aws.amazon.com/AmazonCloudWatch/latest/logs/CWL_AnalyzeLogData-discoverable-fields.html で書いてあるらしい

次のクエリ、行毎にパースするクエリ

parse '* - * [*] "* * *" * * * *' as host, identity, dateTimeString, httpVerb, url, protocol, statusCode, bytes, referrer, userAgent
 | filter statusCode like /(4\d\d)/

@messageは省略されているが、@messageをスペース区切りでparseをしている。そしてそれらをhost, identity, dateTimeString, httpVerb, url, protocol, statusCode, bytes, referrer, userAgentとして名前を付けている。ステータスコードを400番台に出力を限定している。これは利用者（クライアント）のエラーログだけを確認したいという意図だと思う。本来なら500番台も監視すべき。
@messageをみたいときはデフォルトクエリの実行や、ロググループに見に行けばよい

6. （Step5）CloudWatchダッシュボード作成

ダッシュボードの作成方法はハンズオン動画の通りなので、省略します。（手順化するのは厳しい）
コードでも作れると思います

ダッシュボードは自分で作ることもできる
- CloudWatch > Dashboards > カスタムダッシュボード > ダッシュボードの作成
ダッシュボードはAWSで自動で作ってくれる機能もある。EC2とかを選べば監視項目毎のグラフが表示される
- CloudWatch > Dashboards > 自動ダッシュボード

7. （Step6）EventBridge作成

7.1. （Step6）EventBridge作成

CloudWatchルールの後継機能

Amazon EventBridge > ルール > ルールを作成

画面名：ルールの詳細を定義

大項目	中項目	選択肢
ルールの詳細	🔴名前	monitoring-1-event-rule
	説明 - オプション
	イベントバス	✅default
		⬜選択したイベントバスでルールを有効にする
	ルールタイプ	✅イベントパターンを持つルール ⬜スケジュール

画面名：イベントパターンを構築

大項目	中項目	選択肢	備考
イベント	イベントソース	✅AWS イベントまたは EventBridge パートナーイベント ⬜その他 ⬜すべてのイベント
	サンプルイベント - オプション		省略。用途がわからない。イベントパターンのサンプルを作ってくれる？
イベントパターン	🔴作成のメソッド	⬜スキーマを使用する ✅パターンフォームを使用する ⬜カスタムパターン (JSON エディタ)
	イベントソース	✅AWS のサービス ⬜EventBrideでパートナー
	🔴AWS のサービス	✅EC2 ...
	🔴イベントタイプ	EC2 Instance State-change Notification
	🔴イベントタイプの仕様 1	⬜任意の状態 ✅特定の状態	stopping
	イベントタイプの仕様 2	✅任意のインスタンス ⬜個別のインスタンス ID	どのインスタンスが止まっても動作する、という意味だと思う

画面名：ターゲットを選択

大項目	中項目	選択肢	備考
ターゲット 1	ターゲットタイプ	⬜EventBridge イベントバス ⬜EventBridge API の宛先 ✅AWS のサービス
	🔴ターゲットを選択	✅SNSトピック ...
	ターゲットの場所	✅このアカウントのターゲット ⬜別の AWS アカウントのターゲット
	🔴トピック	✅monitoring-1-topic ...
		✅実行ロールを使用 (推奨)
	🔴実行ロール	✅この特定のリソースについて新しいロールを作成 ⬜既存のロールを使用
追加設定	ターゲット入力を設定		省略
	イベントの最大有効期間 - オプション		省略
	再試行回数 - オプション		省略
	デッドレターキュー		省略
タグ

7.2. （Step6）動作確認

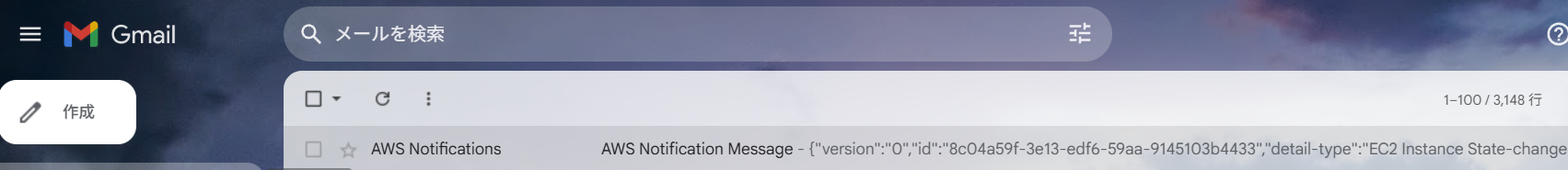

インスタンスを停止（stop）し、メール通知があればOK

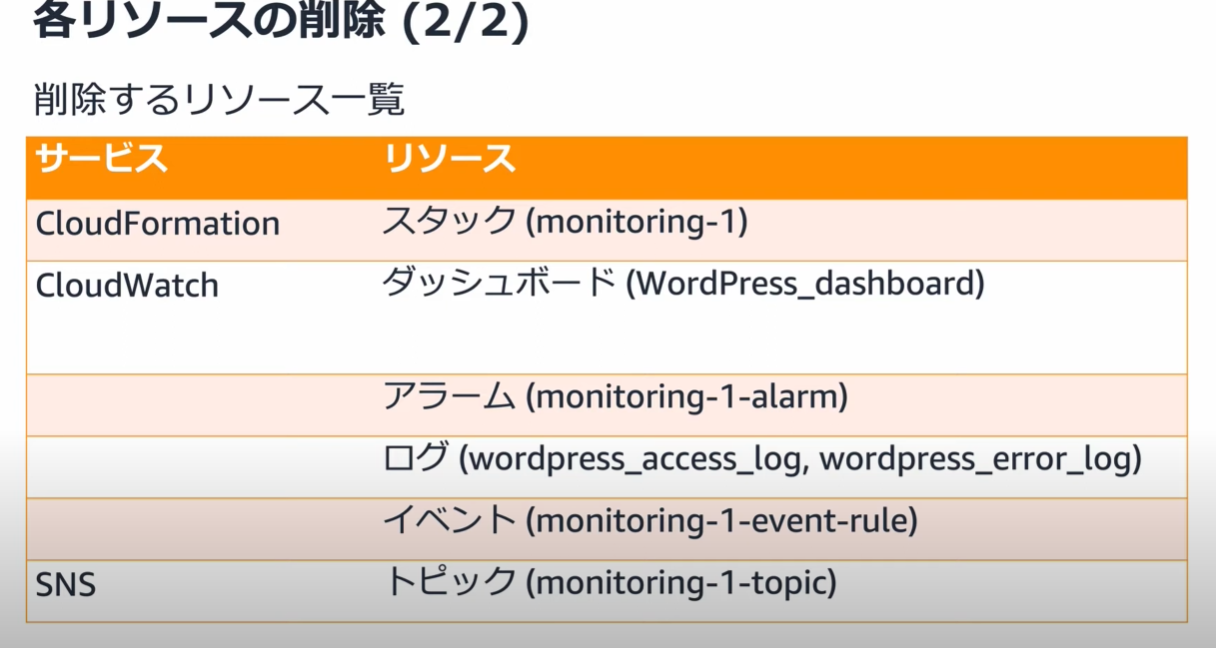

削除

monitoring-1スタック削除
ダッシュボード削除
CloudWatchアラーム削除
ロググループ(wordpress)削除
Amazon EventBridgeルール削除
SNSトピック削除

さいごに

感想です

自動化するとしたらアラーム作成し、メール通知まで確認すればOK
自動化するとしたらeventBridgeルールを作成し、メール通知まで確認すればOK
CloudWatchルールはもうない。eventBridgeルールが後継
