Docker networkについて理解する

Docker Networkについて調べてみたのでまとめ

概要

Docker Networkは起動時にdocker0という名前のネットワーク・インターフェースが起動する。また、三つのネットワークが生成される。

~ $ docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
2509da118a6f        bridge              bridge              local
24b9d7c165dd        host                host                local
2580b7cd0d2f        none                null                local

• host: ホストマシンと同一のネットワークインターフェースを使用する
• none: ネットワーク・インターフェースを使用しない
• bridge: docker0を使用する。コンテナ起動時にネットワーク・インターフェースを指定しなければ自動的にこれが割り当てられる。

bridgeについて

~ $ docker network inspect bridge
[
    {
        "Name": "bridge",
        "Id": "ID",
        "Created": "Created",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "Container1": {
                "Name": "nginx",
                "EndpointID": "EndpointID",
                "MacAddress": "MacAddress",
                "IPv4Address": "172.17.0.2/16",
                "IPv6Address": ""
            }
        },
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]

Containers内でbridgeネットワークにぶら下がっているコンテナ一覧が見える。

docker-composeについて

docker-composeコマンドで複数のコンテナを一気に立ち上げると、全てのコンテナは新たに生成されたネットワークにぶら下げられる。生成されたネットワークは何も指定しないとdocker0インターフェースを使用する。

~ $ docker-compose ps
     Name                    Command               State          Ports
-------------------------------------------------------------------------------
nextcloud_app_1   /entrypoint.sh apache2-for ...   Up      0.0.0.0:9000->80/tcp
nextcloud_db_1    docker-entrypoint.sh mysqld      Up      3306/tcp

~ $ docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
c9608596f355        nextcloud_default   bridge              local

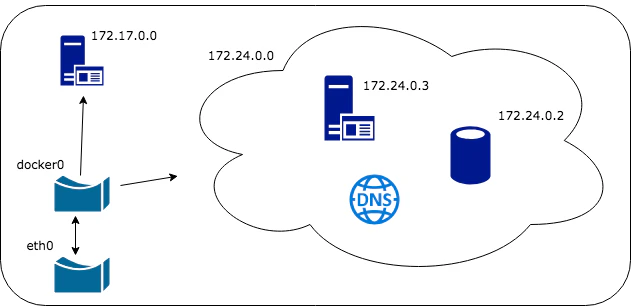

イメージ図

まとめるとこんな感じになると思います。
※ 間違っていたらごめんなさい

内部DNSについて

Docker Engineを起動するとユーザー定義ネットワーク用のDNSサーバーが起動する。同一のDockerネットワーク内においてはユーザー定義のホスト名とIPアドレスがDNSによって変換される。

参考

• https://docs.docker.com/network/
